LT3055

新規設計に推奨

高精度の電流制限機能と診断機能を備えた500mAリニア・レギュレータ

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 出力電流:500mA
  • ドロップアウト電圧:350mV
  • 入力電圧範囲:1.6V~45V
  • プログラム可能な高精度電流制限:±10%
  • 出力電流モニタ:IOUTの1/500
  • プログラム可能な最小出力電流(IOUT)モニタ
  • 温度モニタ:10mV/°C
  • FAULTインジケータ:電流制限、熱制限、または最小出力電流
  • 低ノイズ:25μVRMS(10Hz~100kHz)
  • 可変出力(VREF = VOUT(MIN) = 0.6V)
  • 出力の許容誤差:全負荷、入力、温度範囲で±2%
  • 低ESRの出力セラミック・コンデンサ(3.3μF以上)で安定
  • シャットダウン電流:<1μA
  • バッテリ逆接続保護および熱制限保護
  • 4mm × 3mmの16ピンDFNパッケージおよびMSOPパッケージ

LT3055シリーズは、マイクロパワー、低ノイズ、低ドロップアウト電圧(LDO)のリニア・レギュレータです。このデバイスは350mVのドロップアウト電圧で500mAの出力電流を供給します。10nFのバイパス・コンデンサを接続することにより、出力ノイズは10Hz~100kHzの帯域幅で25μVRMSまで減少し、リファレンスはソフトスタートで起動します。LT3055は入力電圧定格が±45Vで、高精度の電流制限機能と診断機能を兼ね備えているので、堅牢で信頼性の高いアプリケーションに最適です。

LT3055の電流制限値は、1本の抵抗により、広い入力電圧範囲および温度範囲にわたって±10%の精度で設定されます。LT3055の最小出力電流モニタは別の抵抗で設定され、開回路状態を検出するのに役立ちます。電流モニタ機能により、出力電流の1/500に相当する電流が流れ出します。LT3055が電流制限状態である場合(FAULT2)、最小出力電流より小さい電流で動作している場合(FAULT1)、または熱制限状態である場合(FAULT1とFAULT2の両方)、該当のロジック・フォルト・ピンは“L”にアサートされます。PWRGDは、出力のレギュレーション状態を示します。TEMPピンは、ダイ温度の平均値を示します。

LT3055は、低ESRのセラミック・コンデンサを使用して安定性とトランジェント応答を最適化しますが、最小でも3.3μFが必要です。電流制限、熱制限、バッテリ逆接続保護、逆電流保護、逆出力保護の各保護回路を内蔵しています。

LT3055は、3.3Vおよび5Vの固定出力電圧デバイス、および出力電圧範囲が0.6V~40Vの可変出力電圧デバイスとして供給されます。


アプリケーション

  • 保護回路付きのアンテナ電源
  • 自動車用テレマティックス
  • 産業用アプリケーション(トラック、フォークリフトなど)
  • 高信頼性アプリケーション
  • ノイズの影響を受けやすいRF電源またはDSP電源

LT3055
高精度の電流制限機能と診断機能を備えた500mAリニア・レギュレータ
LT3055 Application Circuit LT3055 Pin Configuration LT3055 Pin Configuration LT3055 Performance Graph
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存/新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
リニア・レギュレータ 1
LT3065 Series プログラマブルな電流制限とパワーグッドを備えた低ノイズ、45V入力、500mAリニア・レギュレータ
保護スイッチ & コントローラ 1
LT4363 新規設計に推奨 電流制限付き高電圧サージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1


下記製品はLTspiceで使用することが出来ます。:

  • LT3055
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。




評価用キット

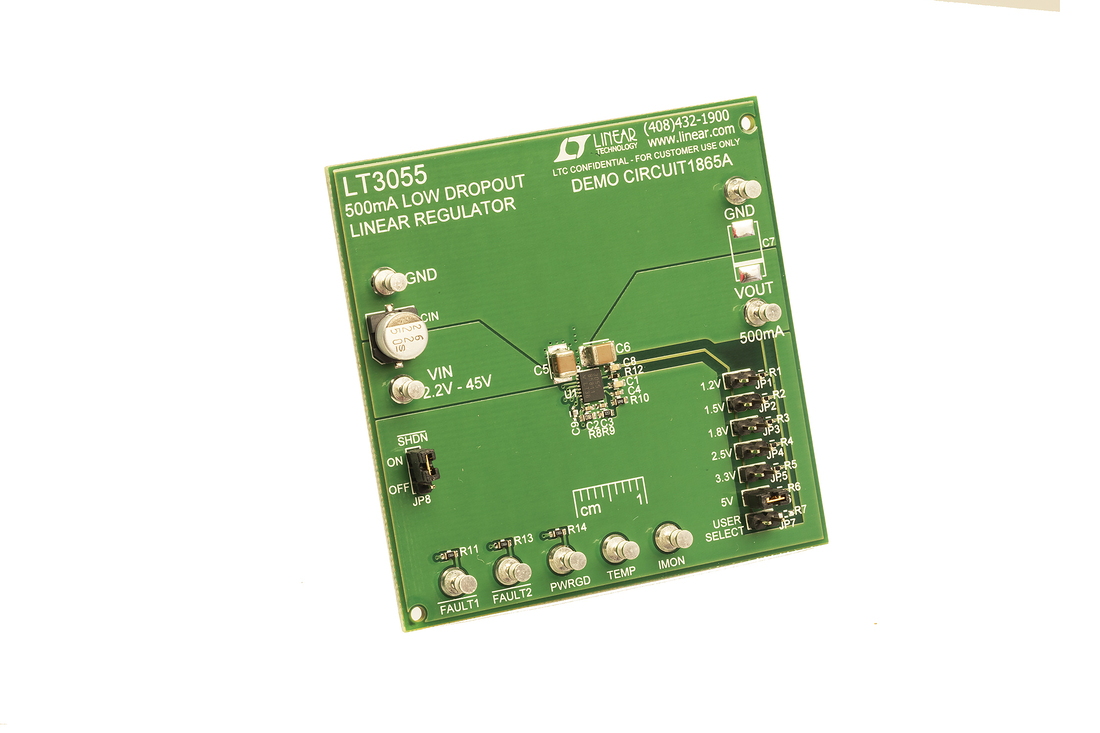

eval board
DC1865A

LT3055EDD Demo Board | Micropower Linear Regulator, Precision Current Limit, Diagnostics, ±45V Input Voltages, 2.2V ≤ VIN ≤ 45V, VOUT = 1.2V/1.5V/1.8V/2.5V/3.3V/5V @ 500mA

製品詳細

Demonstration circuit 1865A is an adjustable 500mA linear regulator featuring the LT3055. The demo board allows input voltages up to ±45V. The input voltage range is 2.2V to 45V and the jumper selectable output voltage can be set to 1.2V, 1.5V, 1.8V, 2.5V, 3.3V, 5V or a user-defined value.


The LT3055 is a micropower (65µA no-load quiescent current), low noise and low dropout (350mV) voltage linear regulator. A 10nF bypass capacitor reduces output noise to 25μVRMS (10Hz to 100kHz bandwidth) and soft-starts the reference. The LT3055’s ±45V input voltage rating combined with its precision current limit and diagnostic functions make the IC an ideal choice for robust, high reliability applications. The LT3055 current limit can be programmed by a single resistor, and is accurate to ±10% over a wide input voltage and temperature range. Another resistor programs the LT3055’s optional minimum output current monitor, useful for detecting open-circuit conditions.





DC1865A
LT3055EDD Demo Board | Micropower Linear Regulator, Precision Current Limit, Diagnostics, ±45V Input Voltages, 2.2V ≤ VIN ≤ 45V, VOUT = 1.2V/1.5V/1.8V/2.5V/3.3V/5V @ 500mA

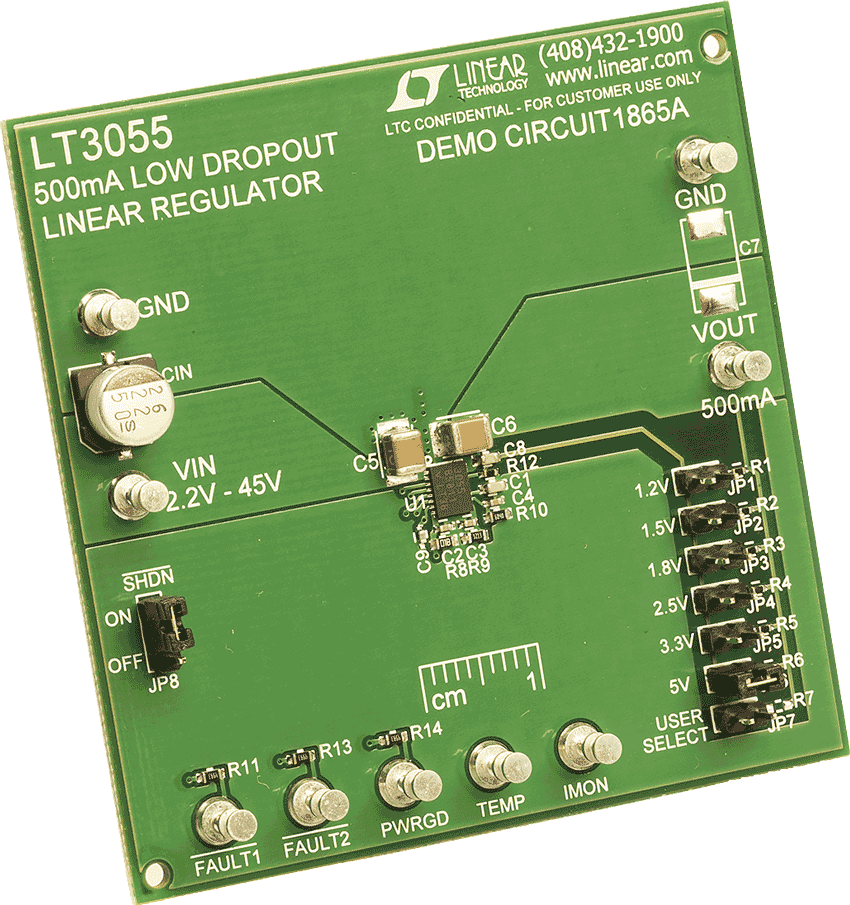

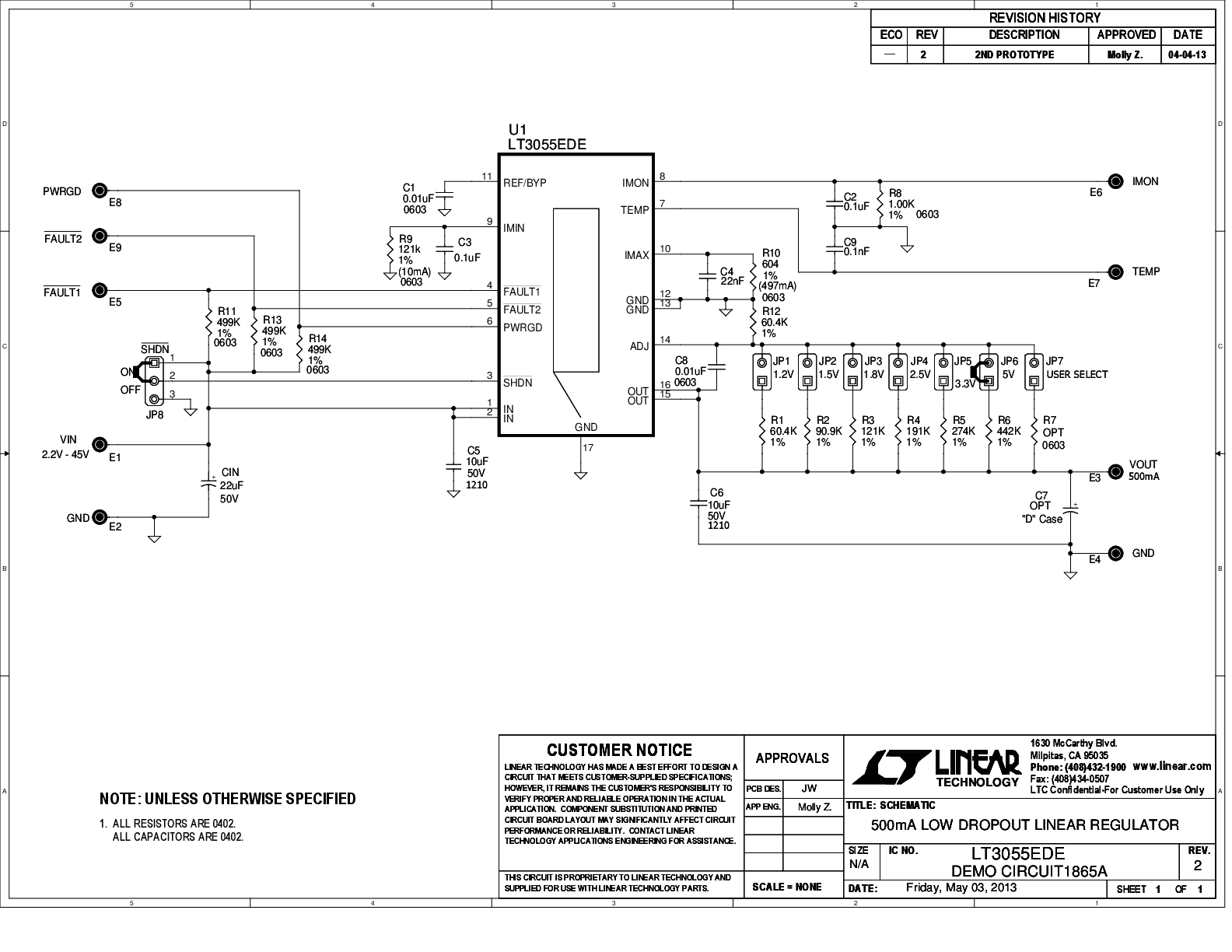

DC1865A Demo Board DC1865A - Schematic
