LT3065

新規設計に推奨

プログラム可能な電流制限とパワーグッドを備えた低ノイズ、45V入力、500mAリニア・レギュレータ

データシート (Rev. F)
製品セレクション・テーブル
製品モデル
120
1Ku当たりの価格
最低価格：$2.25
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 入力電圧範囲：1.6V～45V
  • 出力電流：500mA
  • ドロップアウト電圧：300mV
  • プログラム可能な高精度電流制限：±10%
  • パワーグッド・フラグ
  • 低ノイズ：25μVRMS（10Hz～100kHz）
  • 可変出力（VREF = VOUT(MIN) = 600mV）
  • 出力の許容誤差：入力、負荷、温度の全範囲で±2%
  • 低ESRの出力セラミック・コンデンサ（3.3μF以上）で安定
  • 1個のコンデンサでリファレンスをソフトスタートさせ、出力ノイズを低減
  • 電流制限フォールドバック保護
  • シャットダウン電流：＜1μA
  • バッテリ逆接続保護および熱制限保護
  • 3mm × 3mmの10ピンDFNパッケージおよび12ピンMSOPパッケージ
LT3065
プログラム可能な電流制限とパワーグッドを備えた低ノイズ、45V入力、500mAリニア・レギュレータ
LT3065 Application Circuit LT3065 Pin Configuration LT3065 Pin Configuration LT3065 Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
PowerPath、理想ダイオード（Ideal Diodes）、負荷スイッチ 1
LTC4417
新規設計に推奨 優先順位付け PowerPath™ コントローラ
サージ・ストッパ、過電圧および過電流保護 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LT3065
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

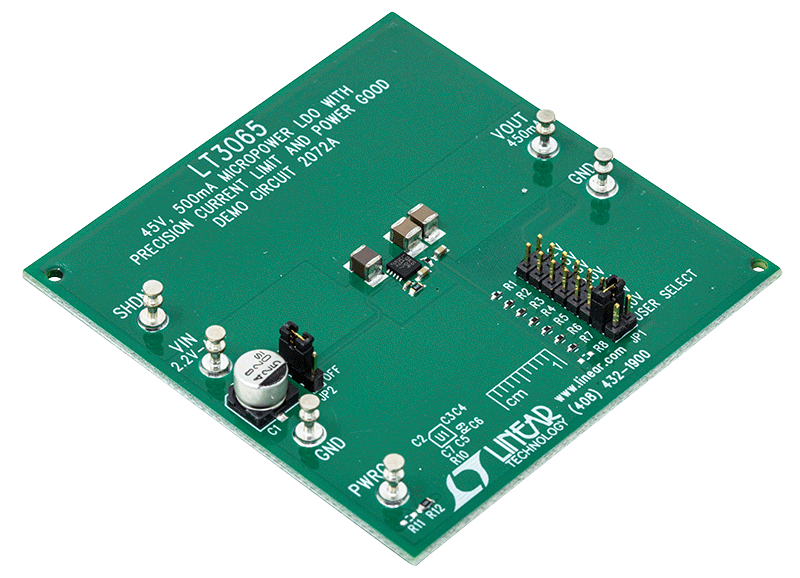

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC2072A

LT3065 Demo Board | Low Noise Linear Regulator, Programmable Current Limit, 5.35V ≤ VIN ≤ 45V, VOUT = 1.2V to 5V @ 500mA

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2072A is an adjustable 500mA linear regulator featuring the LT3065. The LT3065 is a micropower, low noise and low dropout voltage linear regulator. The device supplies 500mA of output current with a typical dropout voltage of 300mV. A 10nF bypass capacitor reduces output noise to 25μVRMS in a 10Hz to 100kHz bandwidth and soft-starts the reference. The LT3065’s ±45V input voltage rating combined with its precision current limit make the IC an ideal choice for robust, high reliability applications.
DC2072A
LT3065 Demo Board | Low Noise Linear Regulator, Programmable Current Limit, 5.35V ≤ VIN ≤ 45V, VOUT = 1.2V to 5V @ 500mA

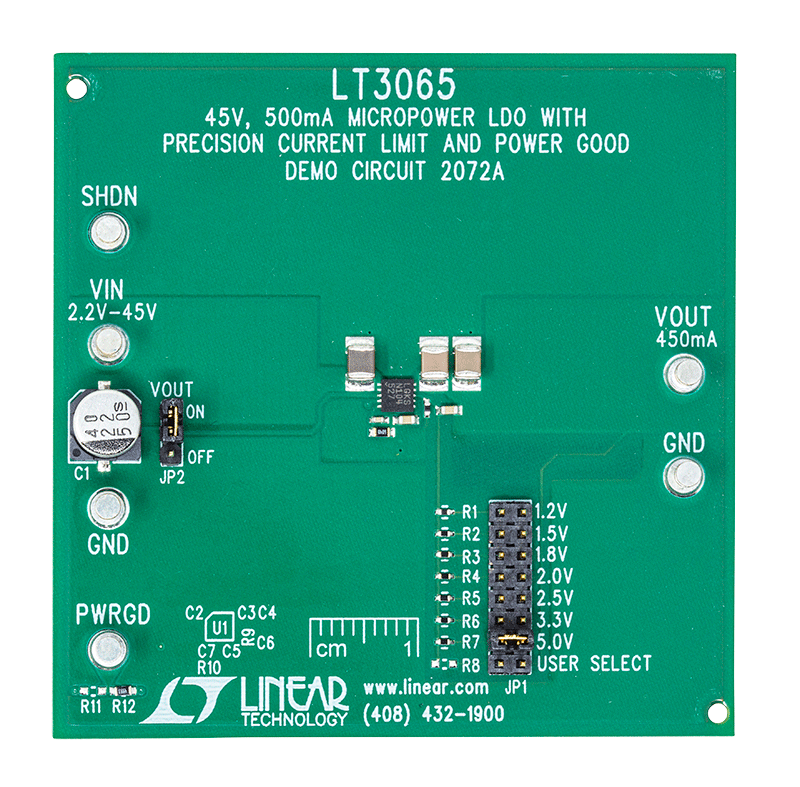

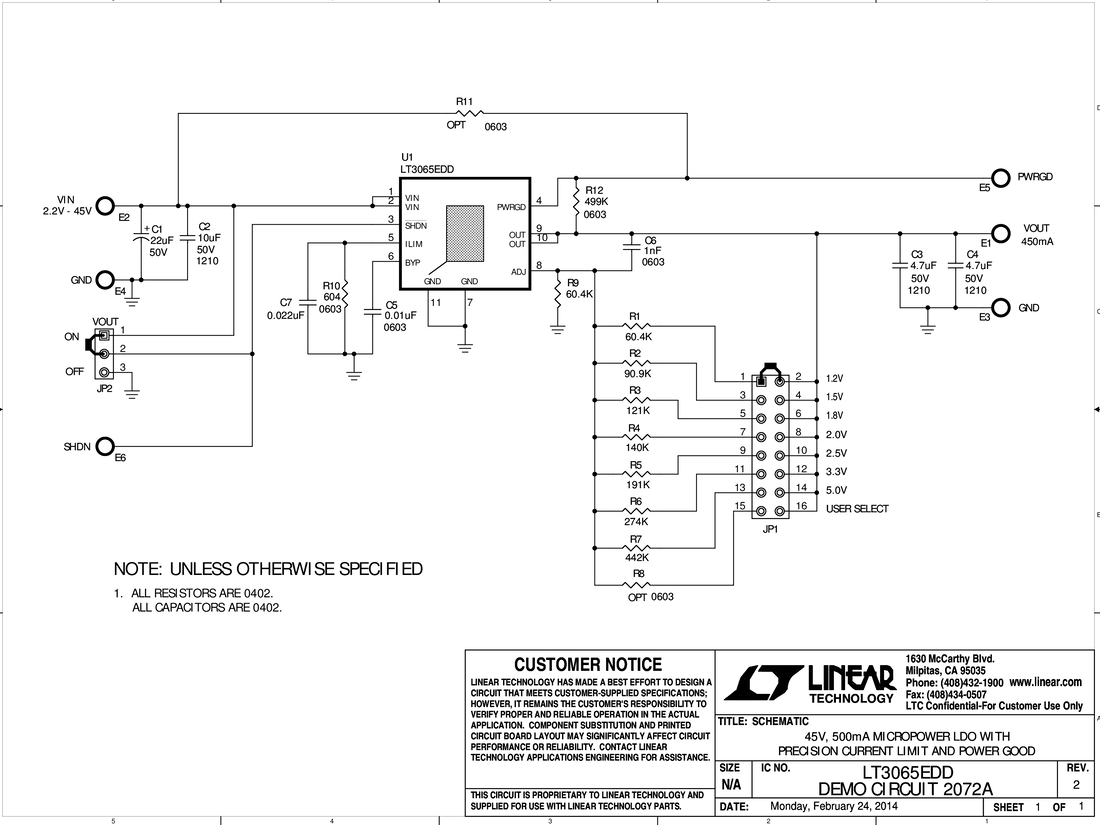

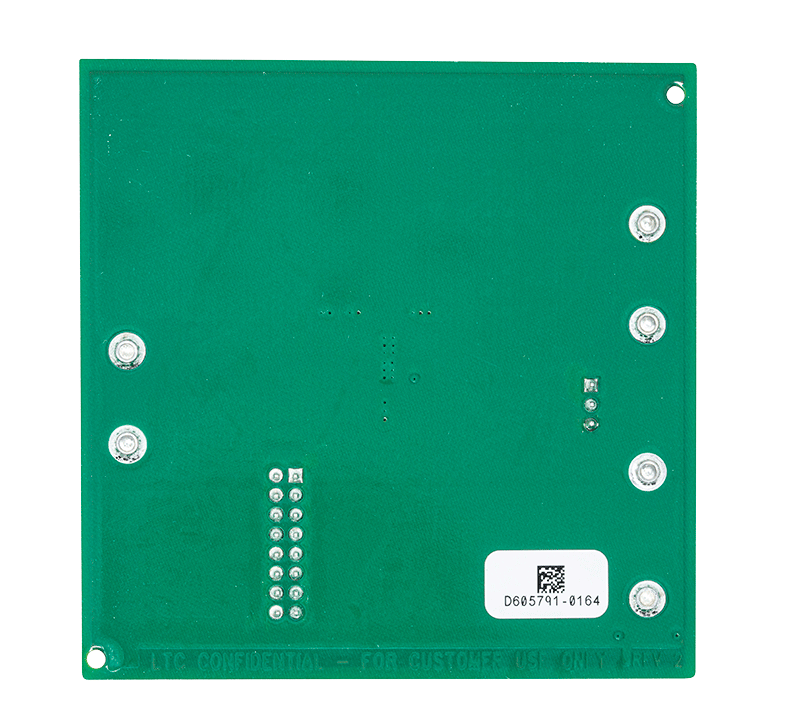

DC2072A Evaluation Board DC2072A Evaluation Board - Top View DC2072A Evaluation Board - Bottom View DC2072A - Schematic
