LTM4649: 10A降圧DC/DC μModuleレギュレータ データシート (Rev. )4/23/2014PDF1M
製品概要
機能と利点
- DC出力電流:10A
- 入力電圧範囲:4.5V~16V
- 出力電圧範囲:0.6V~3.3V

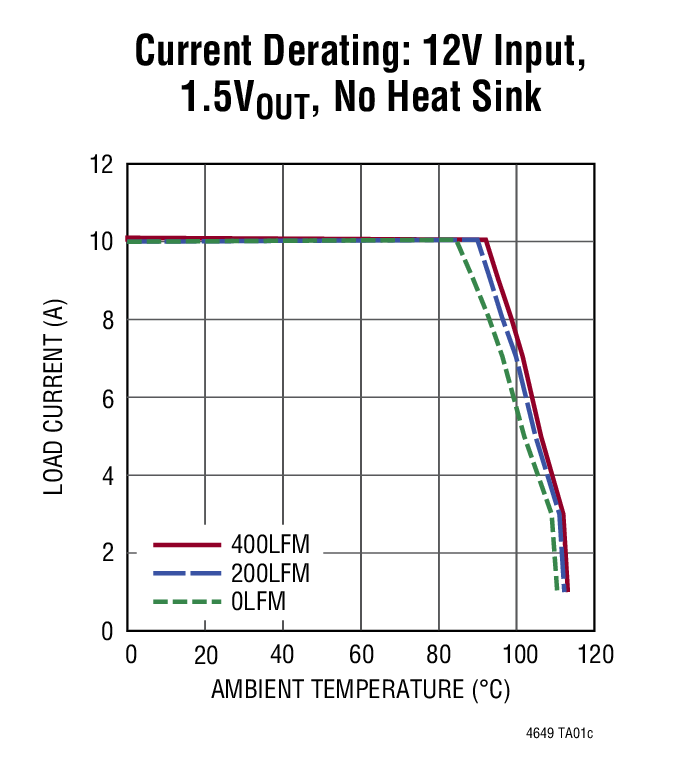

- 最大85℃の周囲温度までヒートシンクまたは電流ディレーティング不要
- 全DC電圧出力誤差:±1.5%
- 電流分担によるマルチフェーズ動作
- リモート検出アンプ
- 汎用温度モニタ内蔵
- 軽負荷時の効率を高めるため、パルス・スキップ・モード/Burst Mode®動作を選択可能
- ソフトスタート/電圧トラッキング
- 保護回路:出力過電圧および過電流フォールドバック

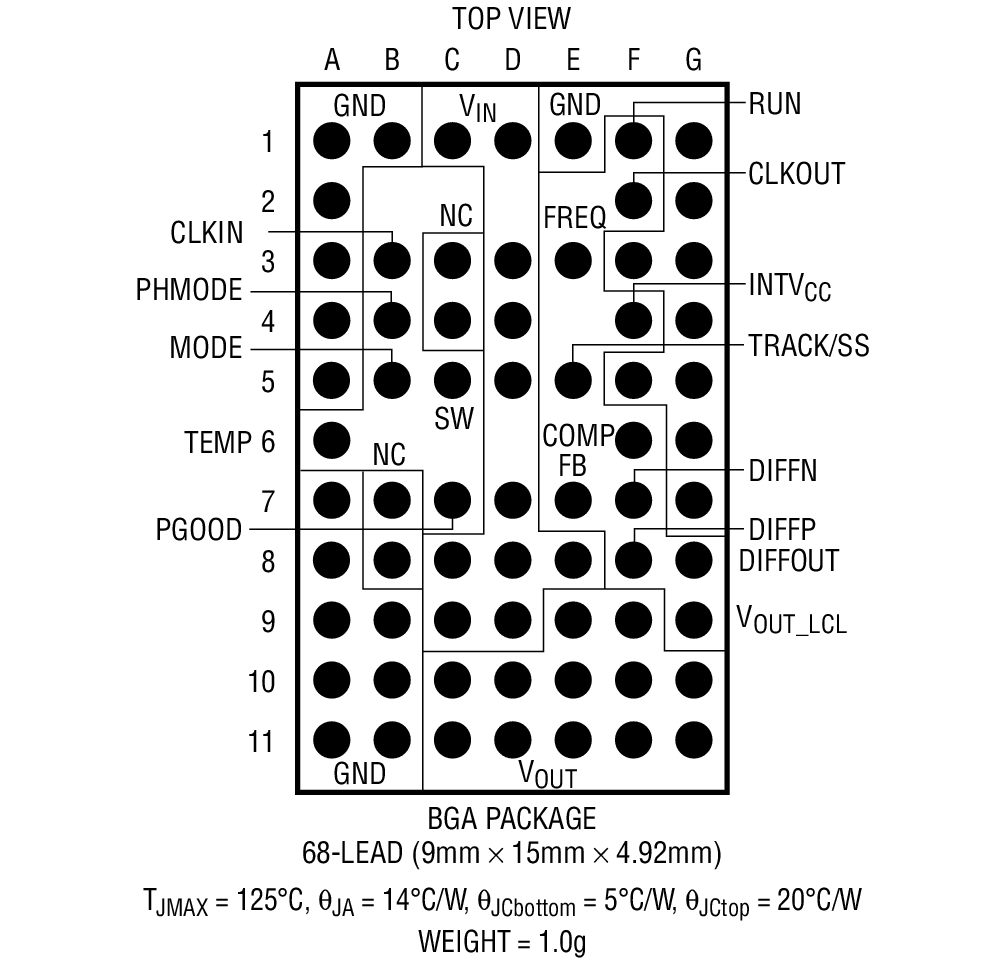

- 9mm × 15mm × 4.92mm BGAパッケージ
製品概要

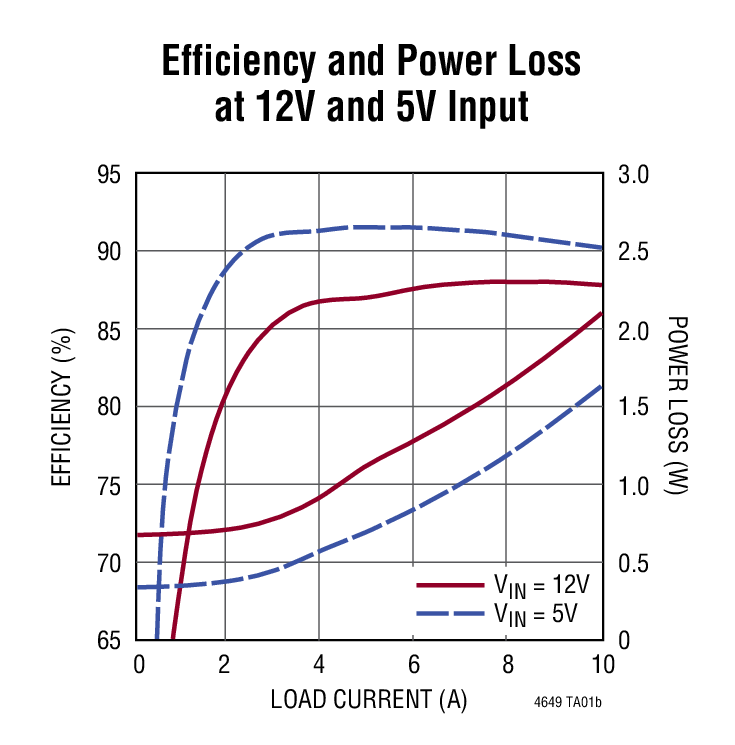

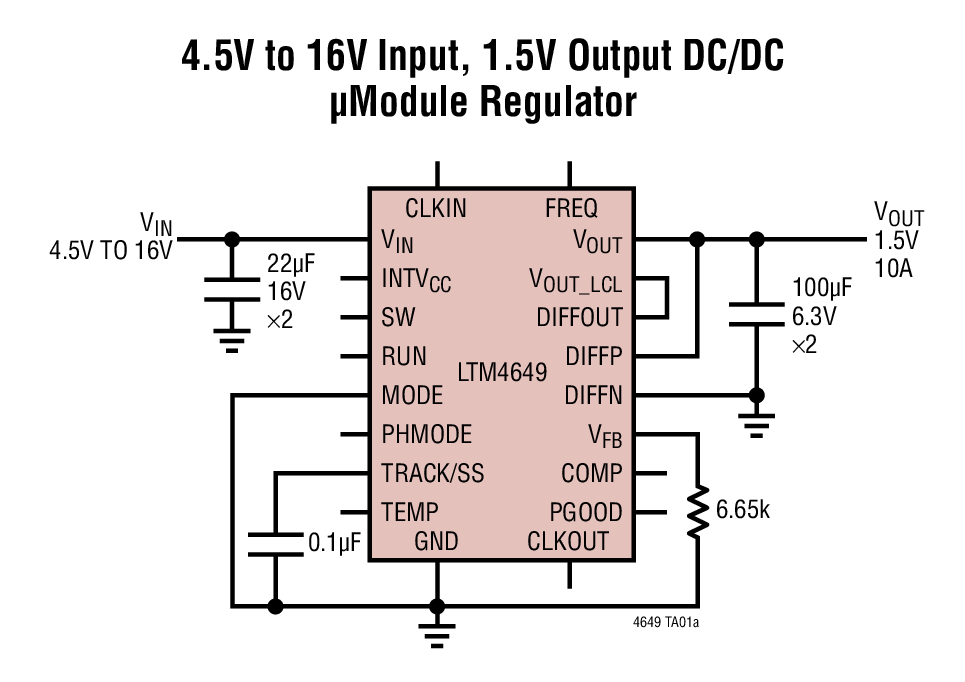

LTM4649は、10A出力の完全な高効率スイッチング・モード降圧DC/DC μModule®レギュレータで、9mm × 15mm × 4.92mmのBGAパッケージに収容されています。スイッチング・コントローラ、パワーFET、インダクタ、およびすべての支持部品がパッケージに搭載されています。LTM4649は、4.5V~16Vの入力電圧範囲で動作し、0.6V~3.3Vの出力電圧範囲をサポートしており、出力電圧は1本の外付け抵抗で設定されます。この高効率設計により、10Aの連続電流を供給します。必要なのは入力と出力のバルク・コンデンサだけです。
高いスイッチング周波数と電流モード・アーキテクチャにより、安定性を損なうことなく入力および負荷の変動に対するきわめて高速なトランジェント応答が可能です。このデバイスは、周波数同期、プログラム可能なマルチフェーズ動作、スペクトラム拡散、出力電圧トラッキングによる電源レールのシーケンシングをサポートしています。
フォルト保護機能には、過電圧保護と過電流保護が含まれます。LTM4649は、熱特性が改善された9mm × 15mm × 4.92mmの小型BGAパッケージで供給されます。LTM4649は、SnPb(BGA)またはRoHS準拠の端子仕上げで供給されます。
アプリケーション
- 通信機器、ネットワーク機器、および産業用機器
- ポイントオブロード・レギュレーション
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R504 Reliability Data3/26/2018PDF347 K
-

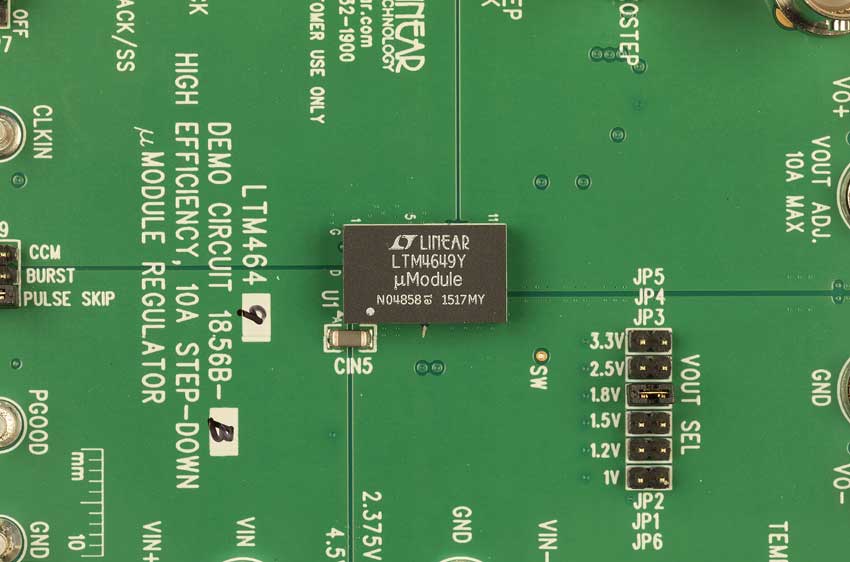

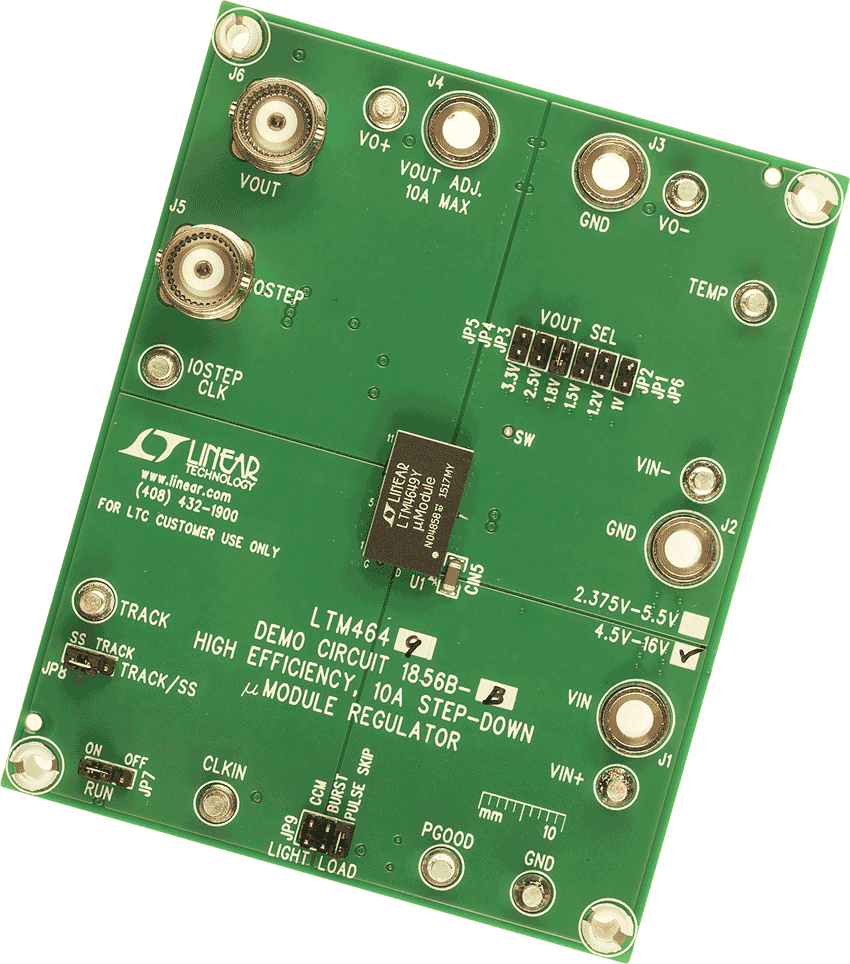

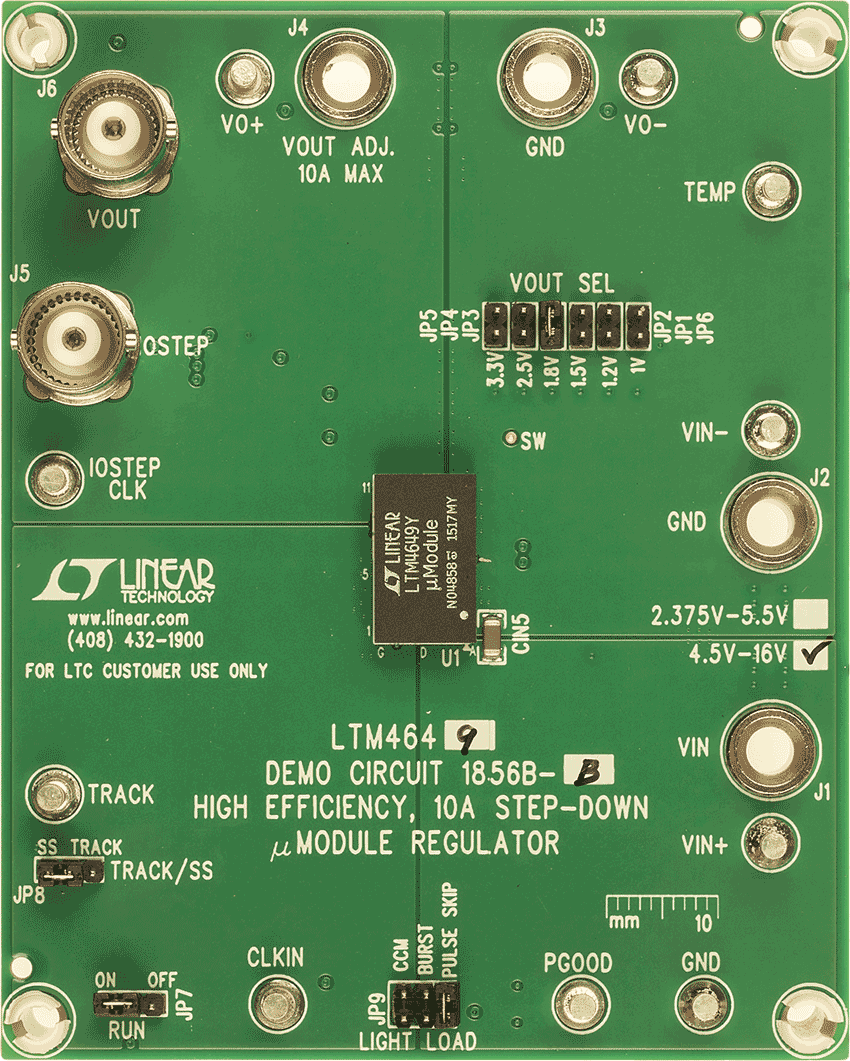

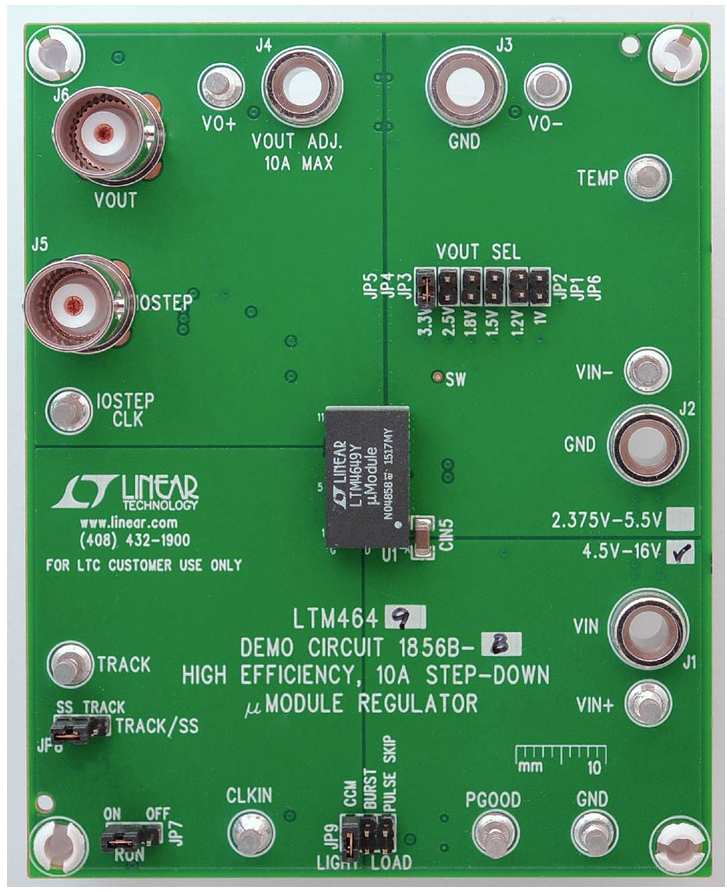

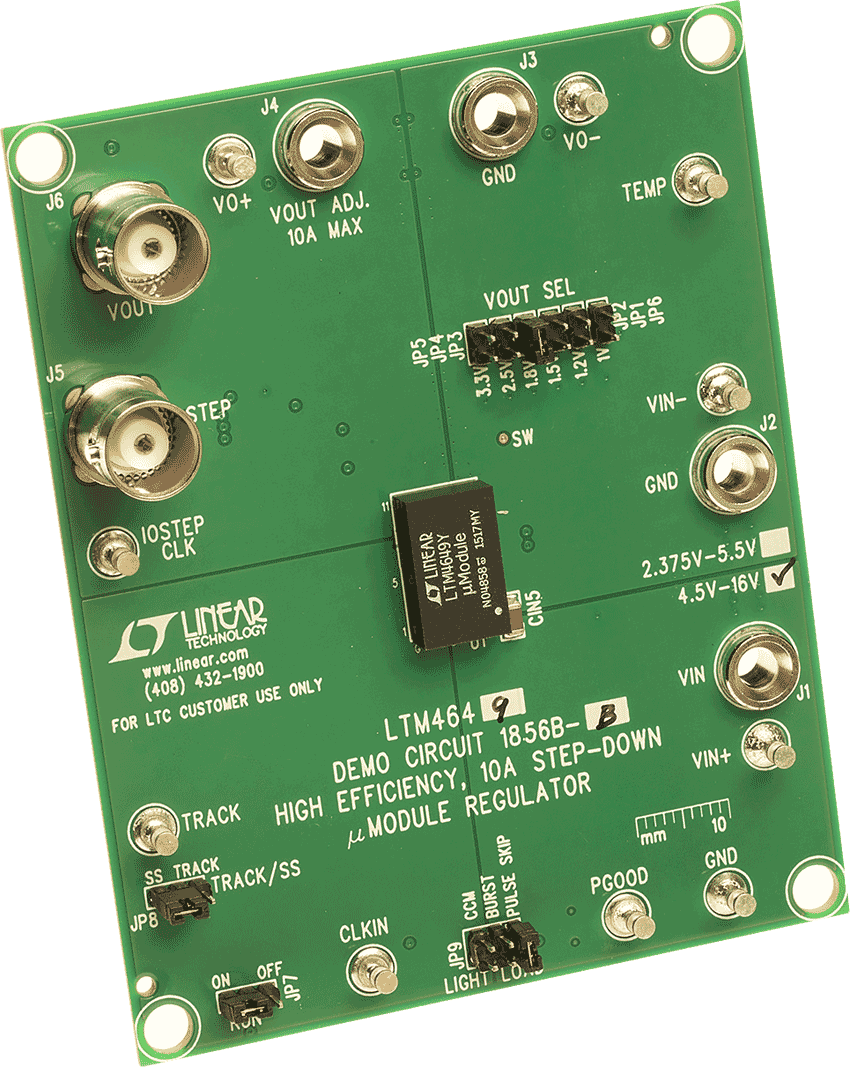

DC1856B-B - Demo Manual2/17/2016PDF661K
-
