製品概要
機能と利点
- 広い動作入力電圧範囲：4.5V～38V
- 出力電流：標準10A（DC）、12A（ピーク値）
- 出力電圧範囲：0.6V～6V
- 全出力DC電圧誤差：最大±1.5%
- POLレギュレーション向けの差動リモート検出アンプ
- 内部温度のアナログ・インジケータ出力
- 過電流フォールドバック保護と過熱保護
- 電流モード制御/高速トランジェント応答
- 大出力電流用に並列接続可能
- 選択可能なパルス・スキップ動作
- ソフトスタート/電圧トラッキング/プリバイアスでの起動
- 15mm × 15mm × 5.01mm BGAパッケージ
- SnPb仕上げまたはRoHS準拠の仕上げ
入力保護
- UVLO、過電圧シャットダウン、ラッチオフの検出しきい値
- 過電圧時に電源を遮断するNチャネルMOSFETドライバ
- 数個の外付け部品で機能するサージ・ストッパ
負荷保護
- 堅牢でリセット可能なラッチオフ過電圧保護
- 過電圧クローバ式NチャネルパワーMOSFETドライバ
製品概要
LTM4641は、先進の入力保護および負荷保護機能を備えた、スイッチ・モードの降圧DC/DC µModule®（マイクロモジュール）レギュレータです。入力低電圧、過熱、入力過電圧、出力過電圧の各フォルトの作動検出しきい値はカスタマイズできます。選択したフォルト条件は、ラッチオフ、ヒステリシスのある再起動応答、ディスエーブルのいずれかに設定できます。パッケージ内には、スイッチング・コントローラIC、ハウスキーピングIC、パワーMOSFET、インダクタ、過電圧ドライバ、バイアス回路、および支持部品が収容されています。このデバイスが動作する入力電圧の範囲は4V（起動時は4.5V）～38V、サポートしている出力電圧の範囲は0.6V～6Vで、出力電圧はポイントオブロードの電圧を離れた場所で検出する外付け抵抗網によって設定されます。
LTM4641は効率の高い設計になっているので、数個の入力コンデンサおよび出力コンデンサを接続するだけで最大10Aの連続電流を供給できます。このレギュレータの固定オン時間電流モード制御アーキテクチャにより、高い降圧比と、電源および負荷のトランジェント変動に対する高速応答が可能です。LTM4641は、15mm × 15mm × 5.01mmのSnPbまたはRoHS準拠の端子仕上げで供給されます。
アプリケーション
- 高耐久化電子機器
- 航空電子工学機器および産業用機器
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

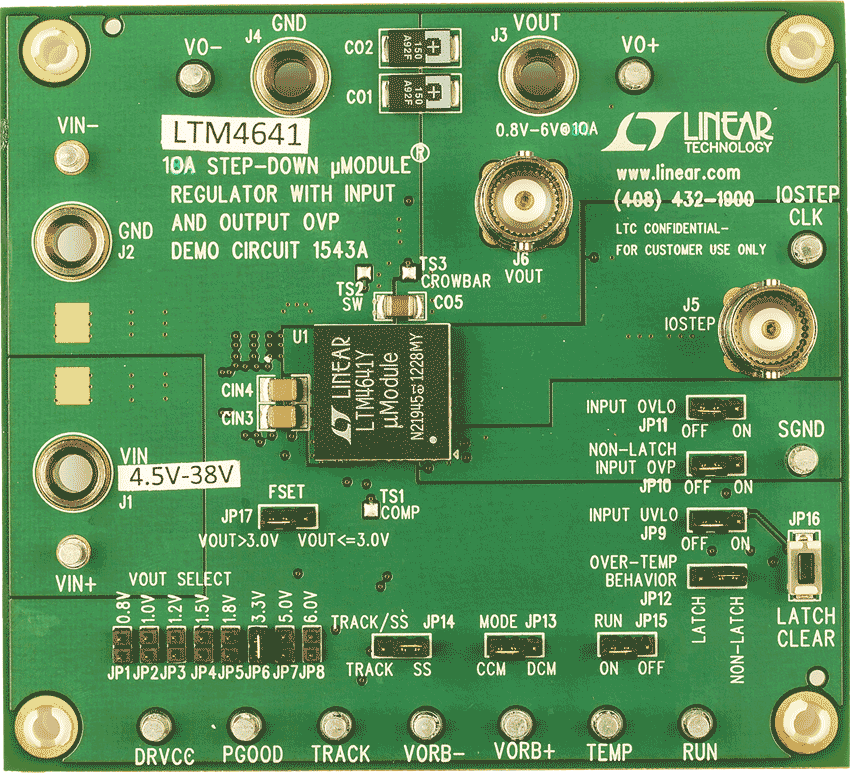

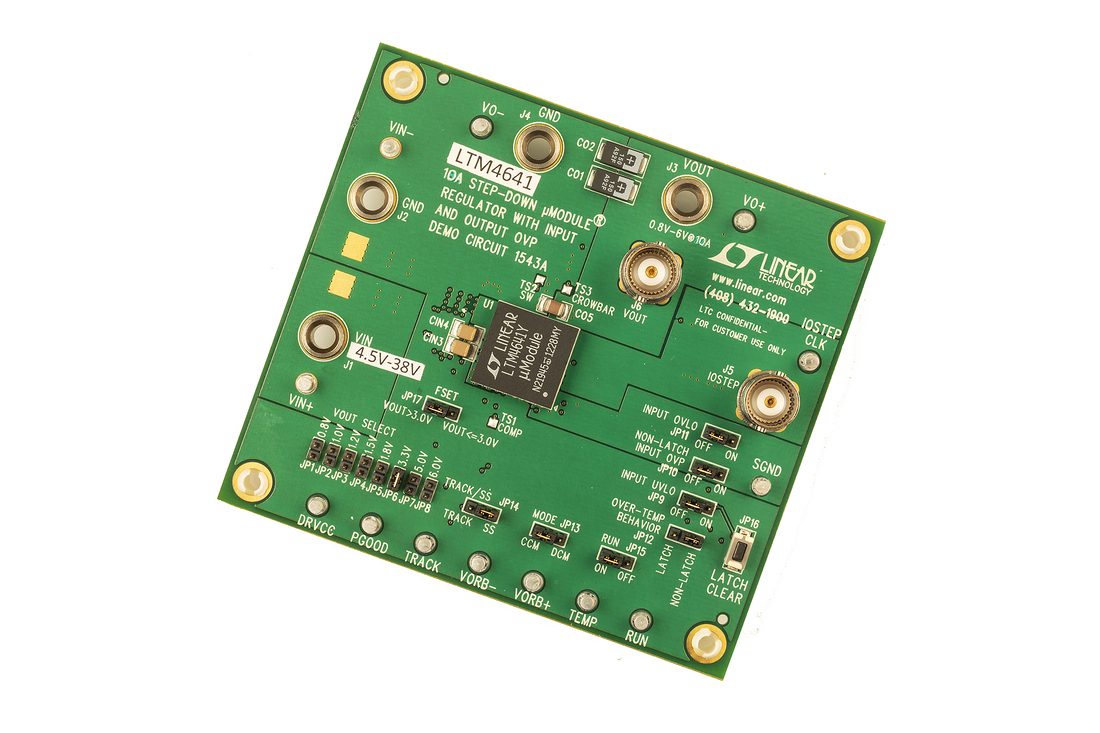

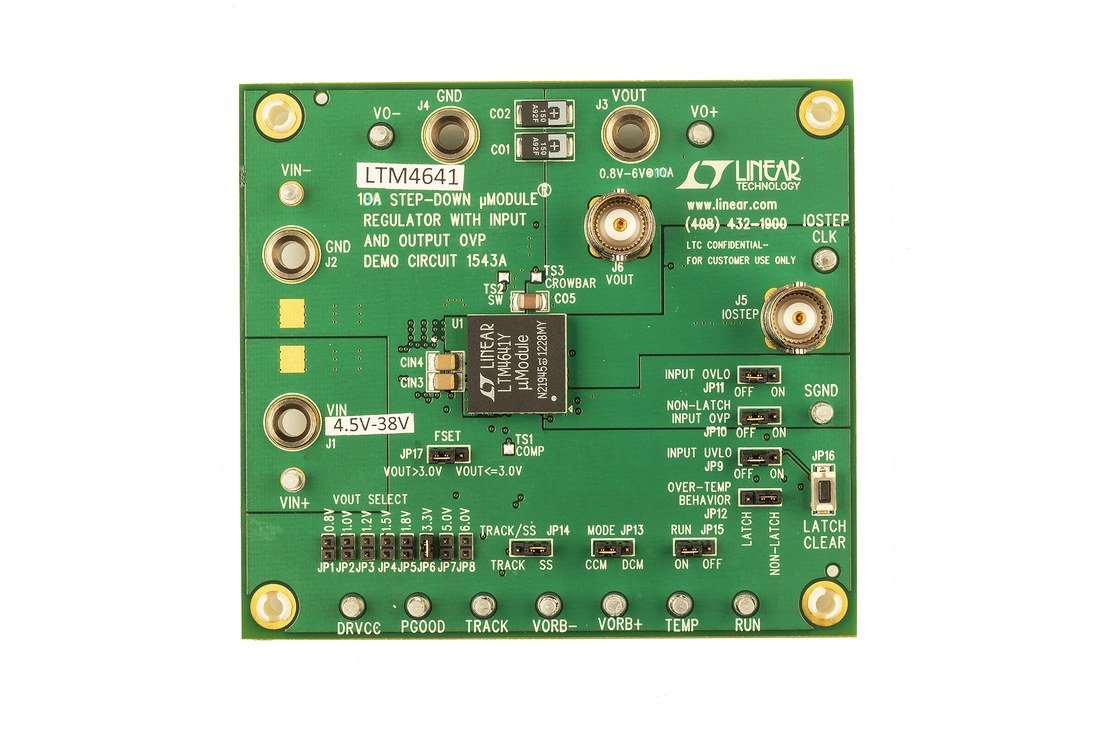

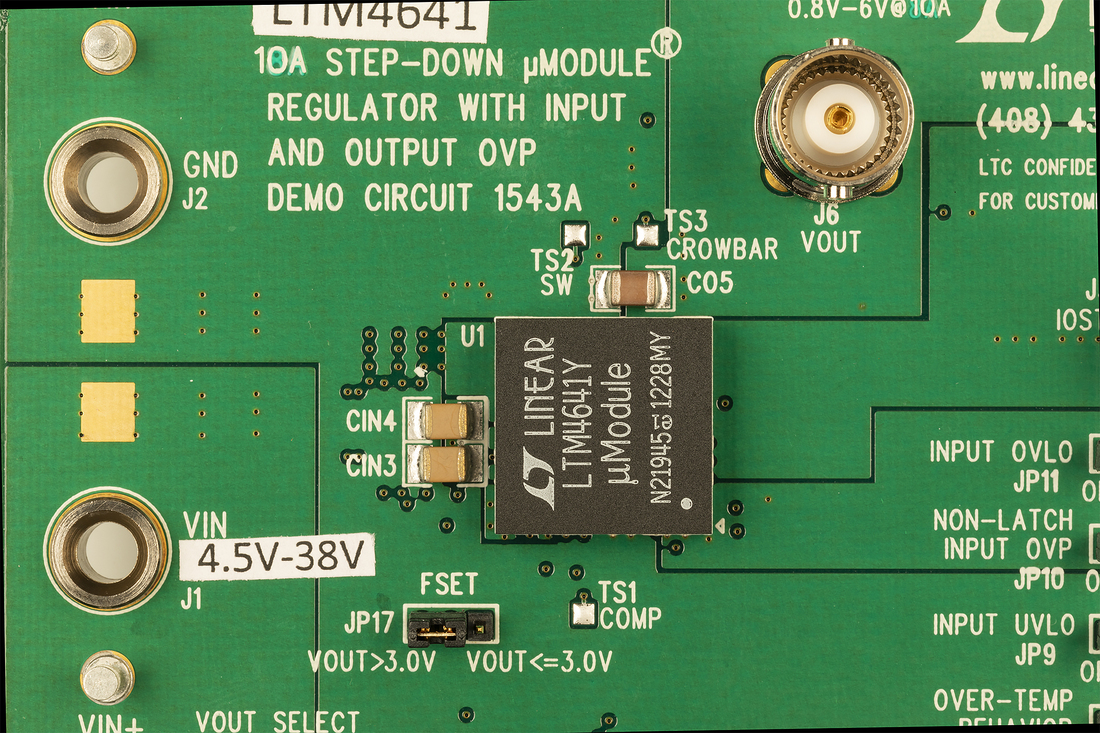

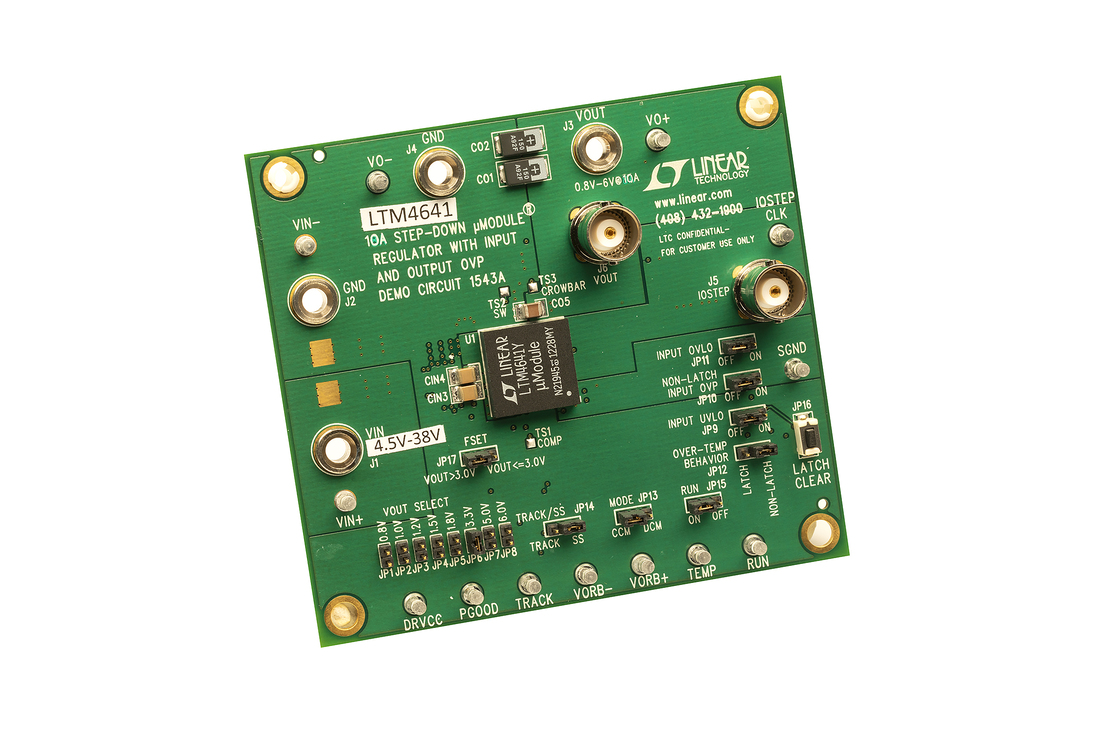

評価キット (2)
参考資料
-
R504 Reliability Data3/26/2018PDF347 K
-

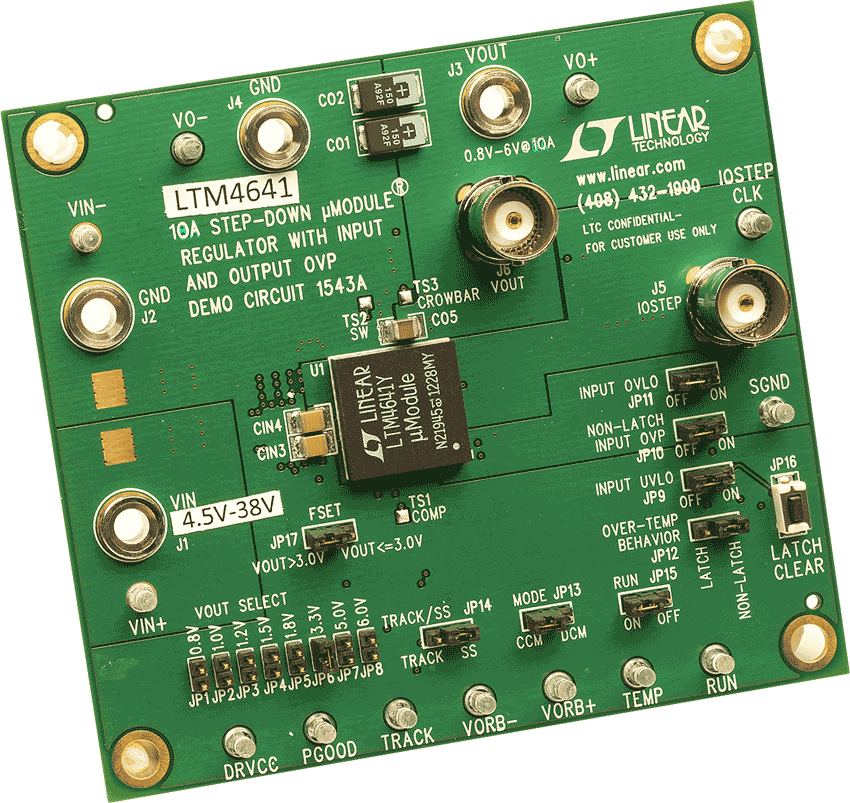

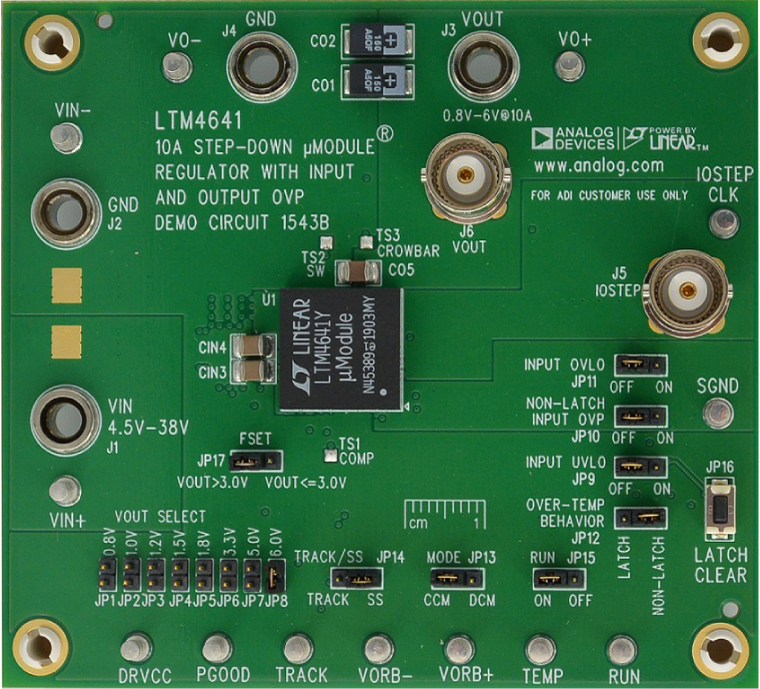

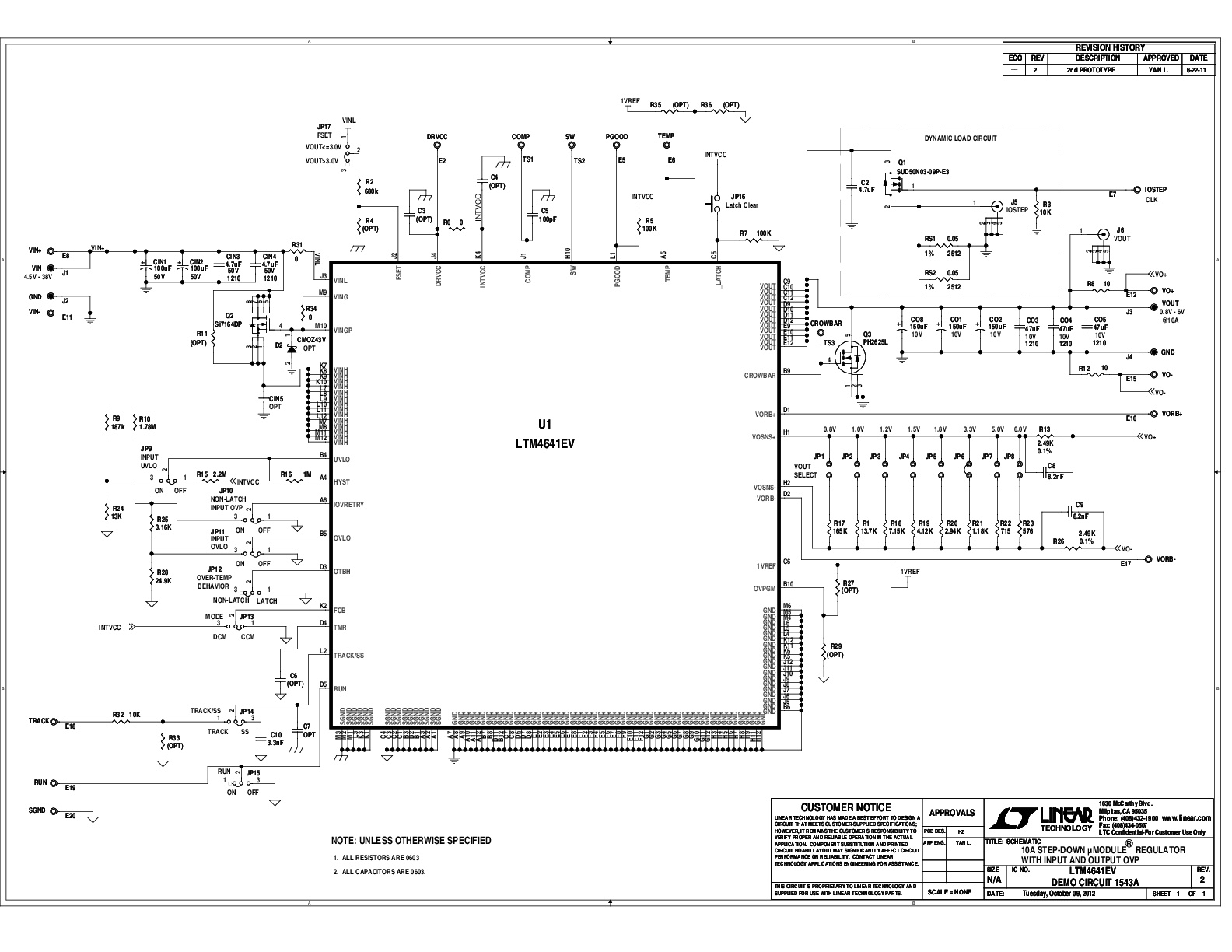

DC1543B - Demo Manual (Rev. 0)12/10/2020PDF824 K
-

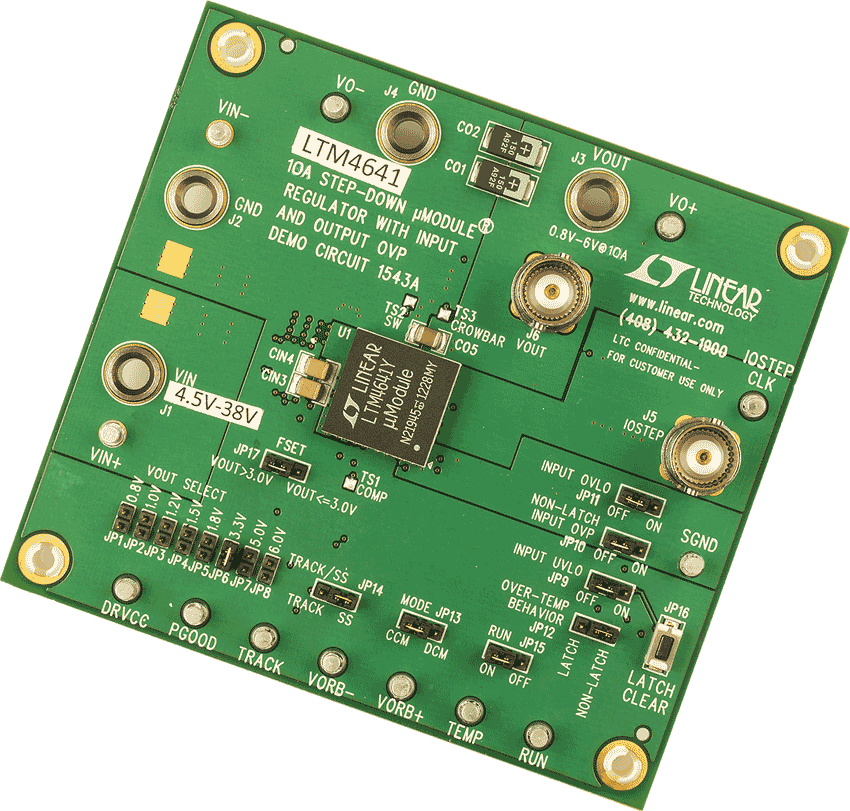

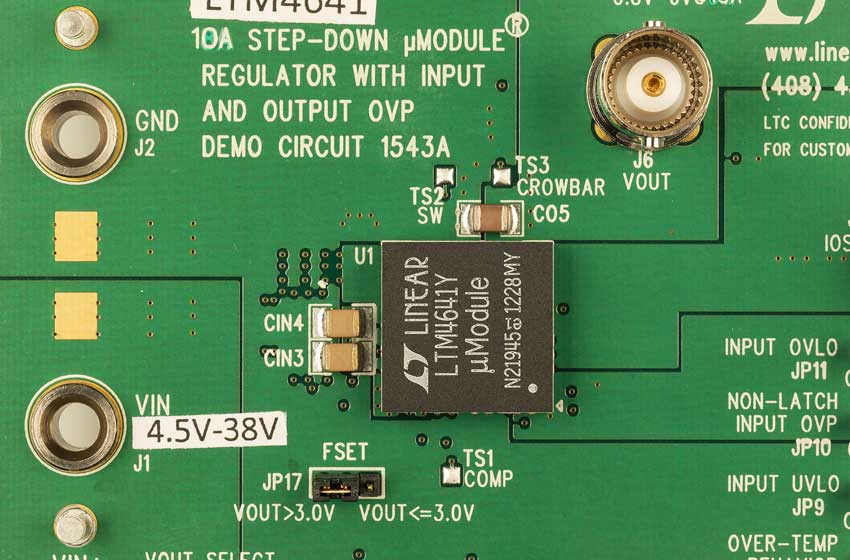

DC1543A - Demo Manual (Rev. B)11/26/2012PDF283K
-
DN527 - 先進の入力および負荷保護機能を備えた10A μModule 降圧レギュレータ6/2/2014PDF215K
-
SnPb (Tin-Lead) BGA Packages μModule Power Products7/13/2017PDF1M
-
μModule Power Products4/4/2017PDF10M
-
10A μModule Step-Down Regulator with Advanced Input and Load Protection5/7/2014
-
Bench Comparison of Two Overvoltage Protection (Crowbar) Methods: MOSFET vs. Silicon Controlled Rectifier10/10/2013
-
低電圧マイクロプロセッサ、ASIC、FPGAを中間バス電圧サージから保護する降圧μModuleレギュレータ7/1/2013
-
Prevent Your Next High Flying Product Launch From Being Grounded5/7/2013
-

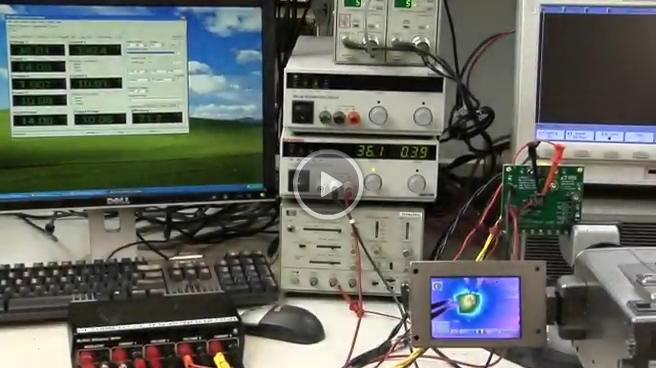

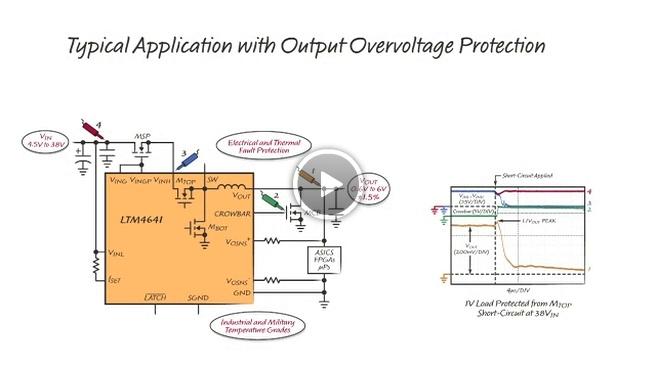

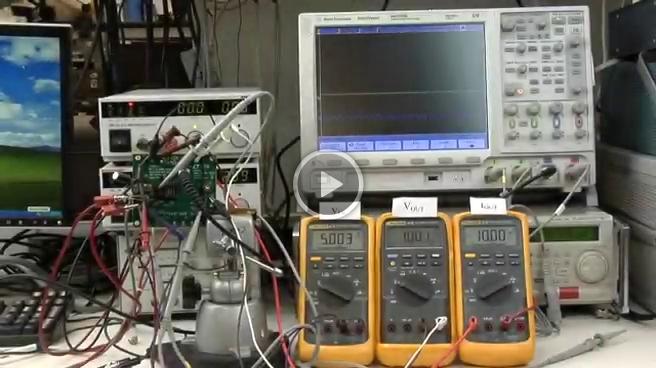

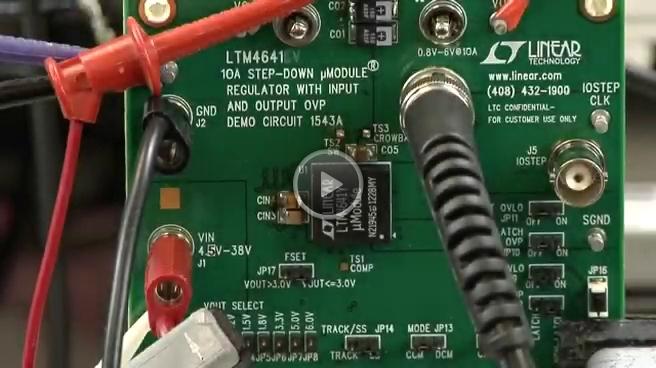

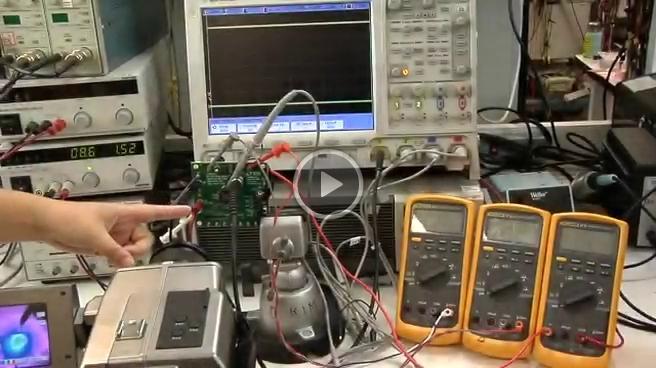

LTM4641 TechClip – 高効率、出力過電圧保護、過電流保護他2/6/2013
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTM4641
LTpowerCAD
LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。
この回路のプロジェクト・ファイルを開くには：
ステップ1：LTpowerCADをお使いのコンピュータにダウンロードしてインストールします。
ステップ2：以下のセクションのリンクをクリックし、デバイス固有のプロジェクト・ファイルをダウンロードします。
ステップ3：プロジェクト・ファイルが実行できない場合、リンクを右クリックして［対象をファイルに保存］を選択します。次に、LTpowerCADツールを起動し、［ファイル］メニューで［プロジェクトを開く］を選択してプロジェクト・ファイルを開きます。
次のデバイス用の設計ツールがLTpowerCADでご使用になれます。
LTM4641
