LTC3026: 1.5A低入力電圧VLDOリニア・レギュレータ データシート (Rev. )5/8/2013PDF1M
製品概要
機能と利点
- 入力電圧範囲：
- 1.14V～3.5V（昇圧イネーブル時）
- 1.14V～5.5V（外部5V昇圧時）
- 低い損失電圧： IOUT=1.5Aで100mV
- 調整可能な出力電圧範囲：0.4V～2.6V
- 出力電流：最大1.5A
- ドロップアウト近辺でも優れた電源除去を実現
- シャットダウン時にVINとVBSTから負荷を切断
- 低い動作電流：VIN=1.5VでIIN = 950μA
- 低いシャットダウン電流：
- IIN ＜ 1μA（標準）
- IBST = 0.1μA（標準）
- 10μF以上のセラミック・コンデンサで安定
- 短絡および逆電流保護機能
- 熱保護機能
- 10ピンMSOPパッケージと10ピン（3mm×3mm）DFNパッケージ
製品概要
LTC3026は、最小1.14Vの入力電圧で動作可能なVLDO™（very low dropout voltage）リニア・レギュレータです。標準わずか100mVの損失電圧で1.5Aの出力電流を供給可能です。LTC3026は内部LDO回路に必要なヘッドルームを提供する昇圧コンバータを内蔵しているので、低入力電圧での動作が可能です。
出力電流が入力電源から直接供給されるので、最大限の効率が得られます。昇圧コンバータの動作に必要なものは小型チップのインダクタとセラミック・コンデンサだけです。また、1個のLTC3026の昇圧出力電圧が他のLTC3026に昇圧電圧を供給できるので、複数のLDOに対しインダクタは1個で済みます。ユーザが昇圧電圧を供給する場合は、インダクタは不要です。
LTC3026レギュレータは10μF以上のセラミック出力コンデンサで安定します。このデバイスは0.4Vの低いリファレンス電圧を使用して、2本の外付け抵抗を介して出力電圧をプログラムできます。 また、このデバイスは電流制限、過熱シャットダウン、逆出力電流保護機能も搭載しています。LTC3026は小型10ピンMSOPパッケージまたは高さの低い（0.75mm）10ピン3mm×3mm DFNパッケージで供給されます。
| Features | |
| LTC3026 | Integrated boost converter |
| LTC3026-1 | Boost converter internally disabled and required an external 5V supply to operate |

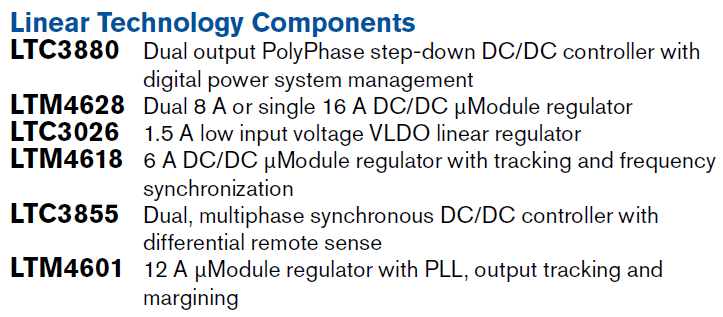

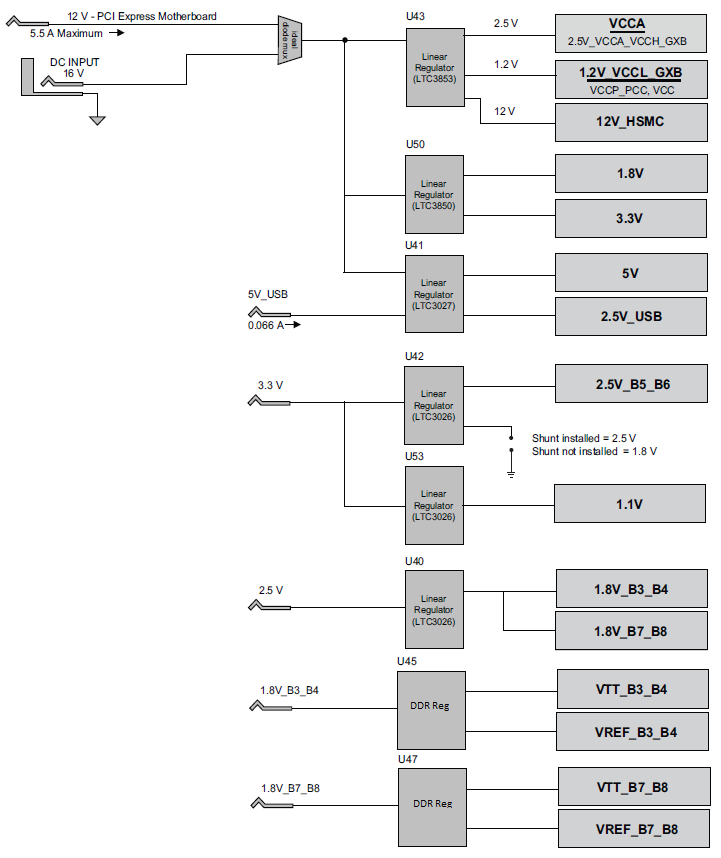

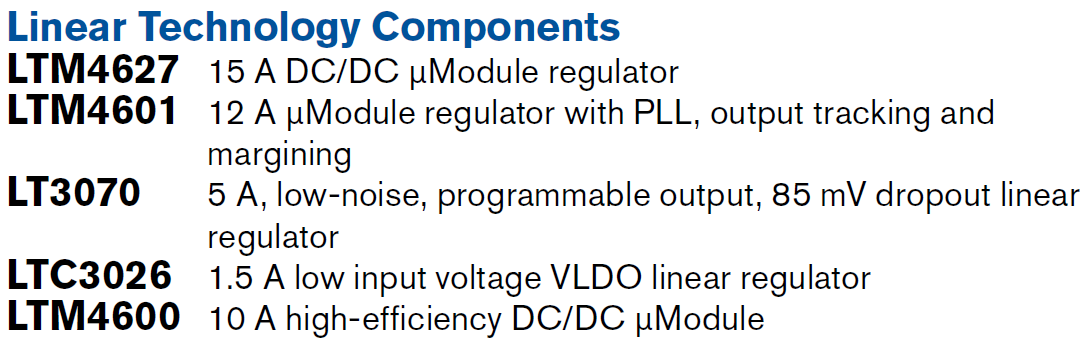

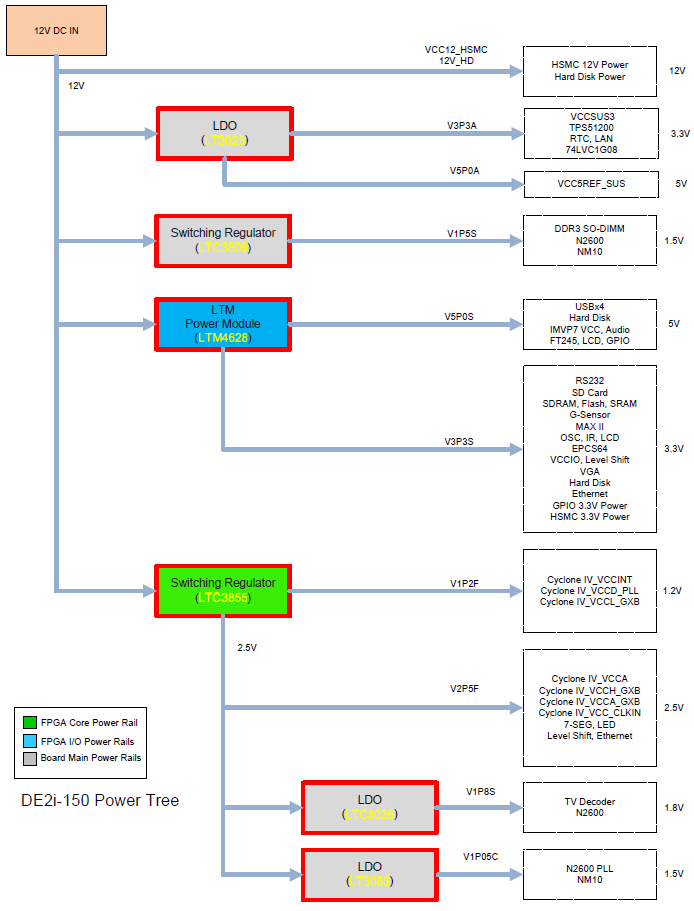

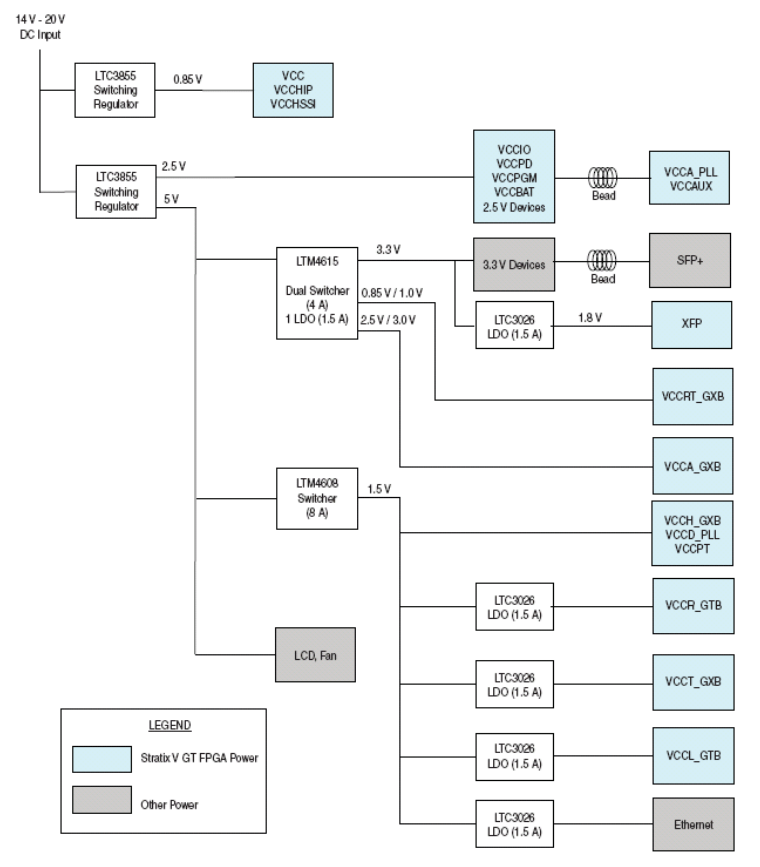

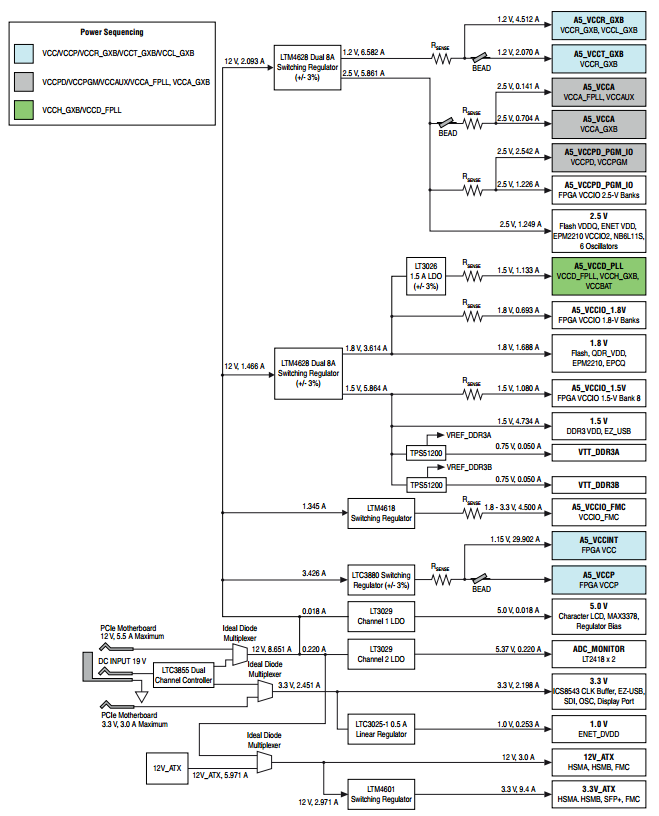

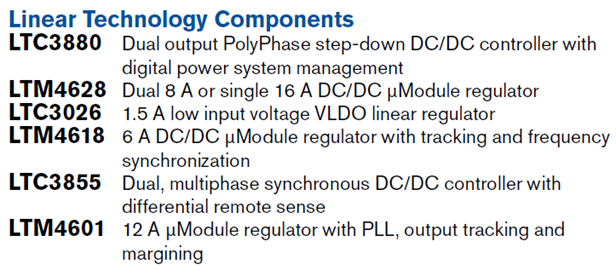

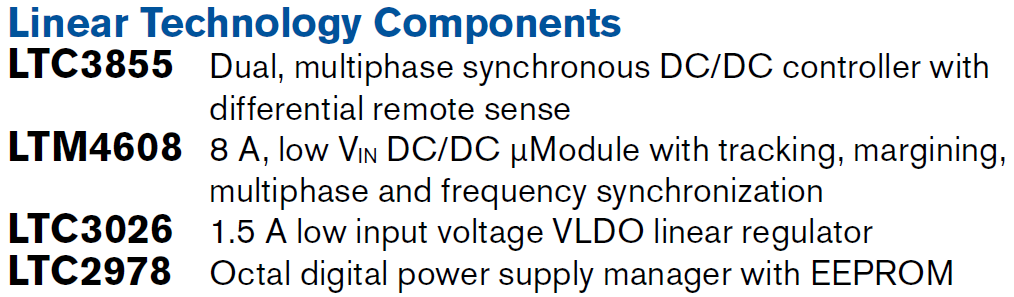

アプリケーション
- 高効率リニア・レギュレータ
- スイッチング電源用ポスト･レギュレータ
- マイクロプロセッサ電源
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)

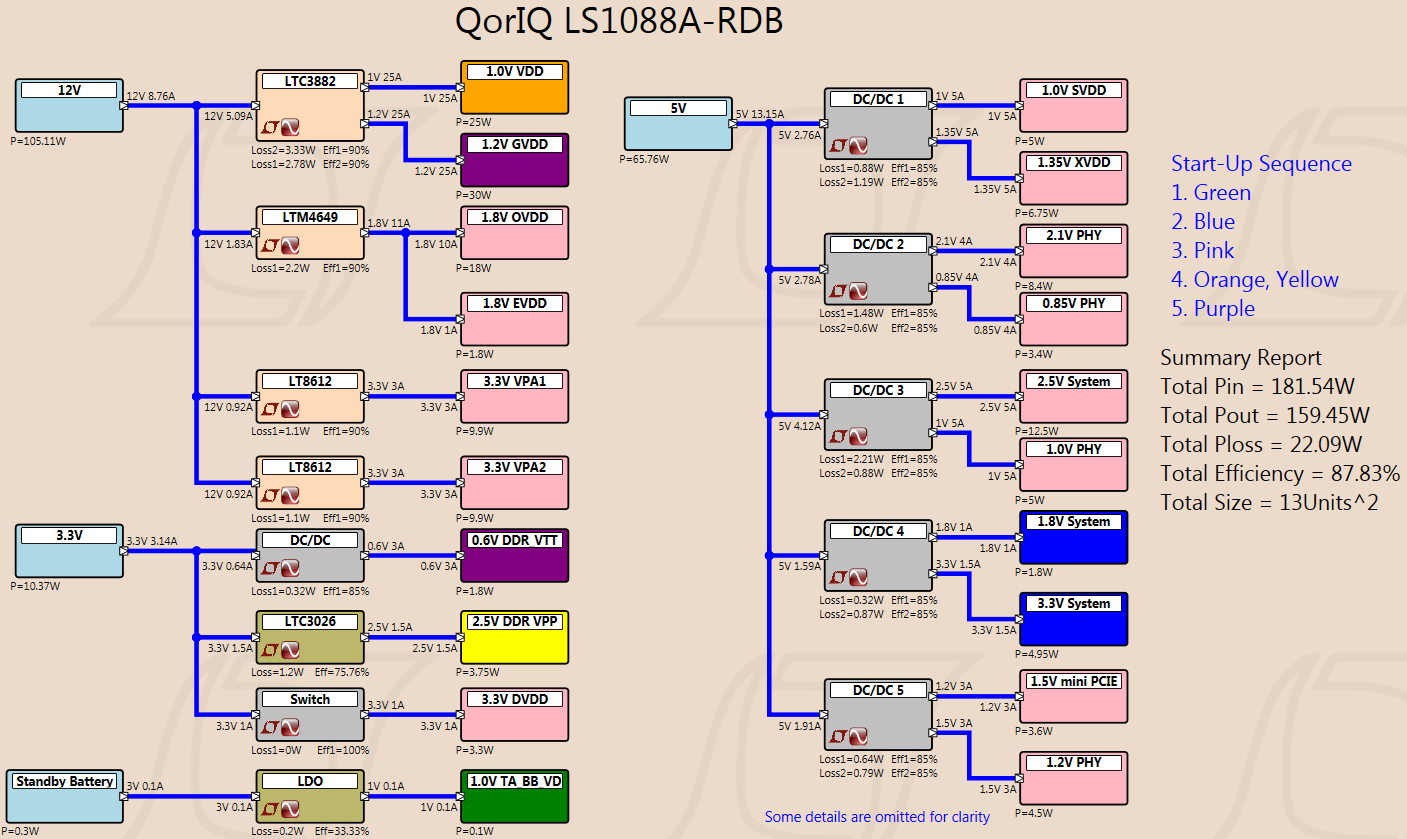

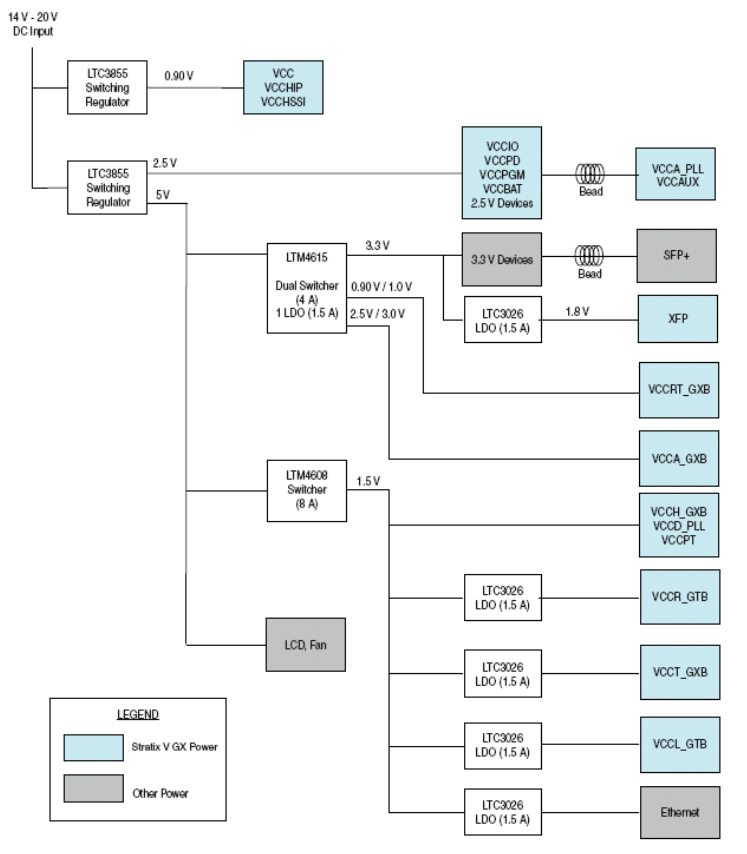

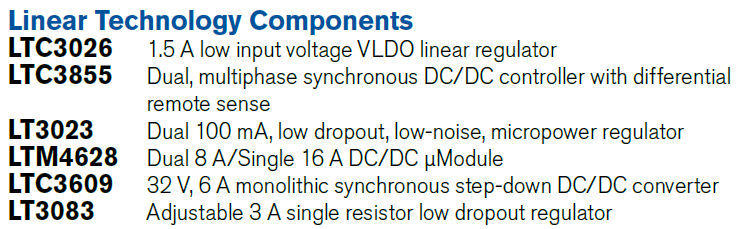

参考資料
-
R415 Reliability Data3/23/2018PDF25 K
-

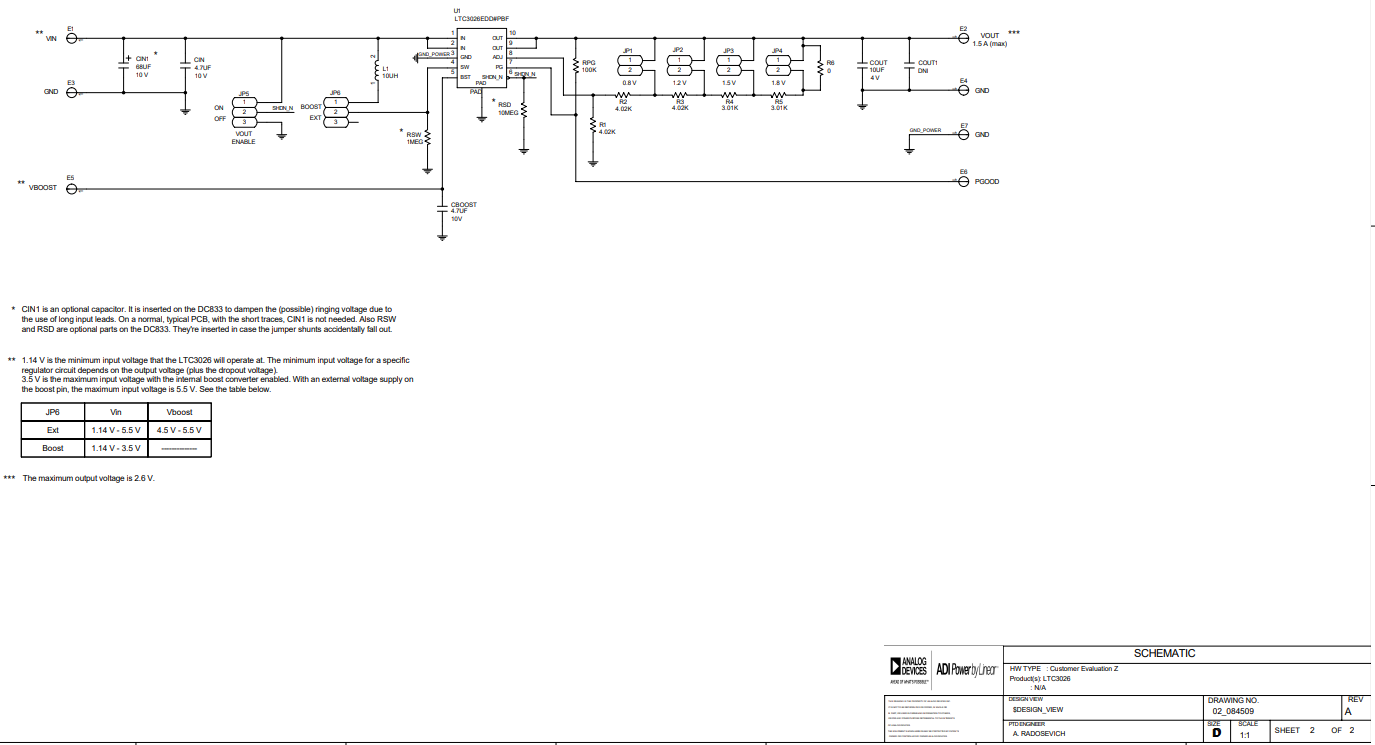

DC833A - Demo Manual9/24/2009PDF391K
-
