LTC3850

デュアル、2フェーズ、同期整流式降圧スイッチング・コントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 24
1Ku当たりの価格 最低価格:$2.90
特長
  • 位相を180°ずらしたデュアル・コントローラにより、必要な入力容量と電源によるノイズを低減
  • 高効率:最大95%
  • RSENSEまたはDCR電流センス
  • ±1%の0.8V出力電圧精度
  • フェーズロック可能な固定周波数:250kHz~780kHz
  • プレバイアス出力をサポート
  • デュアルNチャネルMOSFET同期ドライブ
  • 広いVIN範囲:4V~24V動作
  • 調整可能なソフトスタート電流ランプまたはトラッキング
  • フォールドバック出力電流制限
  • パワーグッド出力電圧モニタ
  • 28ピン4mm×4mm QFNおよび細型SSOPパッケージ
  • AEC-Q100準拠により、自動車用アプリケーションに対応
製品概要
show more Icon

LTC3850は、すべてNチャネルのパワーMOSFET段をドライブする、高性能デュアル同期整流式降圧スイッチング・レギュレータ・コントローラです。固定周波数電流モード・アーキテクチャにより、最大780kHzのフェーズロック可能な周波数が可能です。2つの出力段を位相をずらして動作させることによって、電力損失と電源ノイズを最小限に抑えます。

OPTI-LOOP補償により、広範な出力容量とESR値に対して過渡応答の最適化を図ることができます。LTC3850は高精度の0.8Vリファレンスとパワーグッド出力インジケータを搭載しています。入力電源範囲が4V~24V(最大28V)と広いので、ほとんどのバッテリ・ケミストリと中間バス電圧に対応できます。

コントローラごとに独立したTK/SSピンによって、起動時に出力電圧をランプアップします。また、電流フォールドバックによって、短絡時のMOSFETの熱損失を制限します。MODE/PLLINピンを使用して、Burst Mode®動作、パルススキップ・モードまたは連続インダクタ電流モードのいずれかを選択するか、あるいは、デバイスを外部クロックに同期させることができます。

LTC3850は高さの低い28ピン4mm×4mm QFNおよび細型SSOPパッケージで供給されます。


Features
LTC3850 SSOP-28 and QFN-28 Packages
LTC3850-1 ILIM function replaced with an EXTVCC function, SSOP-28 package only
LTC3850-2 The LTC3850-2 is identical to the LTC3850-1 SSOP-28, except they have different pin-outs

アプリケーション

  • ノートブックおよびパームトップ・コンピュータ
  • 携帯型計測器
  • バッテリ駆動デジタル機器
  • DC配電システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 24
1Ku当たりの価格 最低価格:$2.90

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3850EGN#PBF
  • HTML
  • HTML
LTC3850EGN#TRPBF
  • HTML
  • HTML
LTC3850EGN#WPBF
  • HTML
  • HTML
LTC3850EGN#WTRPBF
  • HTML
  • HTML
LTC3850EGN-1#PBF
  • HTML
  • HTML
LTC3850EGN-1#TRPBF
  • HTML
  • HTML
LTC3850EGN-1#WPBF
  • HTML
  • HTML
LTC3850EGN-1#WTRPBF
  • HTML
  • HTML
LTC3850EUF#PBF
  • HTML
  • HTML
LTC3850EUF#TRPBF
  • HTML
  • HTML
LTC3850EUFD#PBF
  • HTML
  • HTML
LTC3850EUFD#TRPBF
  • HTML
  • HTML
LTC3850IGN#PBF
  • HTML
  • HTML
LTC3850IGN#TRPBF
  • HTML
  • HTML
LTC3850IGN#WPBF
  • HTML
  • HTML
LTC3850IGN#WTRPBF
  • HTML
  • HTML
LTC3850IGN-1#PBF
  • HTML
  • HTML
LTC3850IGN-1#TRPBF
  • HTML
  • HTML
LTC3850IGN-1#WPBF
  • HTML
  • HTML
LTC3850IGN-1#WTRPBF
  • HTML
  • HTML
LTC3850IUF#PBF
  • HTML
  • HTML
LTC3850IUF#TRPBF
  • HTML
  • HTML
LTC3850IUFD#PBF
  • HTML
  • HTML
LTC3850IUFD#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 10, 2022

- 22_0177

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC3850EGN#PBF

製造中

LTC3850EGN#TRPBF

製造中

LTC3850EGN#WPBF

LTC3850EGN#WTRPBF

LTC3850EGN-1#PBF

製造中

LTC3850EGN-1#TRPBF

製造中

LTC3850EGN-1#WPBF

LTC3850EGN-1#WTRPBF

LTC3850IGN#PBF

製造中

LTC3850IGN#TRPBF

製造中

LTC3850IGN#WPBF

LTC3850IGN#WTRPBF

LTC3850IGN-1#PBF

製造中

LTC3850IGN-1#TRPBF

製造中

LTC3850IGN-1#WPBF

LTC3850IGN-1#WTRPBF

7 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3850EGN#PBF

製造中

LTC3850EGN#TRPBF

製造中

LTC3850EGN#WPBF

LTC3850EGN#WTRPBF

LTC3850EGN-1#PBF

製造中

LTC3850EGN-1#TRPBF

製造中

LTC3850EGN-1#WPBF

LTC3850EGN-1#WTRPBF

LTC3850EUF#PBF

製造中

LTC3850EUF#TRPBF

製造中

LTC3850EUFD#PBF

製造中

LTC3850EUFD#TRPBF

製造中

LTC3850IGN#PBF

製造中

LTC3850IGN#TRPBF

製造中

LTC3850IGN#WPBF

LTC3850IGN#WTRPBF

LTC3850IGN-1#PBF

製造中

LTC3850IGN-1#TRPBF

製造中

LTC3850IGN-1#WPBF

LTC3850IGN-1#WTRPBF

LTC3850IUF#PBF

製造中

LTC3850IUF#TRPBF

製造中

LTC3850IUFD#PBF

製造中

LTC3850IUFD#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 10, 2022

- 22_0177

arrow down

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC3850EGN#PBF

製造中

LTC3850EGN#TRPBF

製造中

LTC3850EGN#WPBF

LTC3850EGN#WTRPBF

LTC3850EGN-1#PBF

製造中

LTC3850EGN-1#TRPBF

製造中

LTC3850EGN-1#WPBF

LTC3850EGN-1#WTRPBF

LTC3850IGN#PBF

製造中

LTC3850IGN#TRPBF

製造中

LTC3850IGN#WPBF

LTC3850IGN#WTRPBF

LTC3850IGN-1#PBF

製造中

LTC3850IGN-1#TRPBF

製造中

LTC3850IGN-1#WPBF

LTC3850IGN-1#WTRPBF

7 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3850EGN#PBF

製造中

LTC3850EGN#TRPBF

製造中

LTC3850EGN#WPBF

LTC3850EGN#WTRPBF

LTC3850EGN-1#PBF

製造中

LTC3850EGN-1#TRPBF

製造中

LTC3850EGN-1#WPBF

LTC3850EGN-1#WTRPBF

LTC3850EUF#PBF

製造中

LTC3850EUF#TRPBF

製造中

LTC3850EUFD#PBF

製造中

LTC3850EUFD#TRPBF

製造中

LTC3850IGN#PBF

製造中

LTC3850IGN#TRPBF

製造中

LTC3850IGN#WPBF

LTC3850IGN#WTRPBF

LTC3850IGN-1#PBF

製造中

LTC3850IGN-1#TRPBF

製造中

LTC3850IGN-1#WPBF

LTC3850IGN-1#WTRPBF

LTC3850IUF#PBF

製造中

LTC3850IUF#TRPBF

製造中

LTC3850IUFD#PBF

製造中

LTC3850IUFD#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 6

reference details image

DC1185B-B

LTC3850EUF Demo Board | 4.5V ≤ VIN ≤ 14V; VOUT1: 1.5V @ 15A, VOUT2: 1.2V @ 15A

zoom

DC1185B-B

LTC3850EUF Demo Board | 4.5V ≤ VIN ≤ 14V; VOUT1: 1.5V @ 15A, VOUT2: 1.2V @ 15A

LTC3850EUF Demo Board | 4.5V ≤ VIN ≤ 14V; VOUT1: 1.5V @ 15A, VOUT2: 1.2V @ 15A

製品の詳細

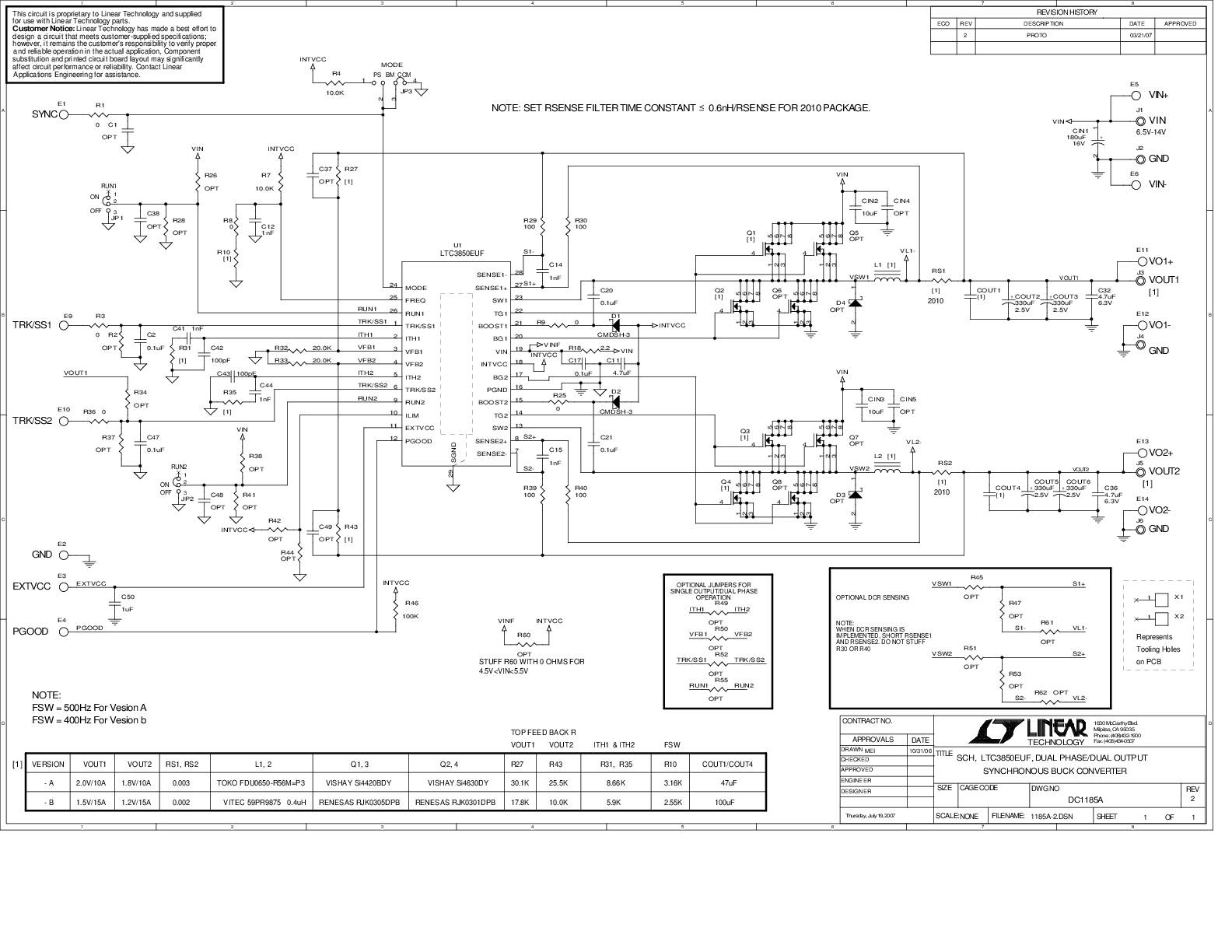

Demonstration circuit 1185 is a dual phase/dual output synchronous buck converter featuring the LTC3850EUF. The demo board comes in two versions. The output voltages for version -A are 2.0V/10A and 1.8V/10A and the output voltages for version -B are 1.5V/15A and 1.2V/15A. The input voltage range is 6.5V to 14V for both versions. For applications that have a 5V ± 0.5V input, the board has an optional resistor to tie the INTVCC pin to the VIN pin.

reference details image

DC1185B-A

LTC3850EUF Demo Board | 4.5V ≤ VIN ≤ 14V; VOUT1: 2V @ 10A, VOUT2: 1.8V @ 10A

zoom

DC1185B-A

LTC3850EUF Demo Board | 4.5V ≤ VIN ≤ 14V; VOUT1: 2V @ 10A, VOUT2: 1.8V @ 10A

LTC3850EUF Demo Board | 4.5V ≤ VIN ≤ 14V; VOUT1: 2V @ 10A, VOUT2: 1.8V @ 10A

製品の詳細

Demonstration circuit 1185 is a dual phase/dual output synchronous buck converter featuring the LTC3850EUF. The demo board comes in two versions. The output voltages for version -A are 2.0V/10A and 1.8V/10A and the output voltages for version -B are 1.5V/15A and 1.2V/15A. The input voltage range is 6.5V to 14V for both versions. For applications that have a 5V ±0.5V input, the board has an optional resistor to tie the INTVCC pin to the VIN pin.

reference details image

DC1185A-A

LTC3850EUF Demo Board | 4.5V ≤ VIN ≤ 14V; VOUT1: 2V @ 10A, VOUT2: 1.8V @ 10A

zoom

DC1185A-A

LTC3850EUF Demo Board | 4.5V ≤ VIN ≤ 14V; VOUT1: 2V @ 10A, VOUT2: 1.8V @ 10A

LTC3850EUF Demo Board | 4.5V ≤ VIN ≤ 14V; VOUT1: 2V @ 10A, VOUT2: 1.8V @ 10A

製品の詳細

Demonstration circuit 1185 is a dual phase/dual output synchronous buck converter featuring the LTC3850EUF. The demo board comes in two versions. The output voltages for version -A are 2.0V/10A and 1.8V/10A and the output voltages for version -B are 1.5V/15A and 1.2V/15A. The input voltage range is 6.5V to 14V for both versions. For applications that have a 5V ±0.5V input, the board has an optional resistor to tie the INTVCC pin to the VIN pin.

reference details image

DC1231A-A

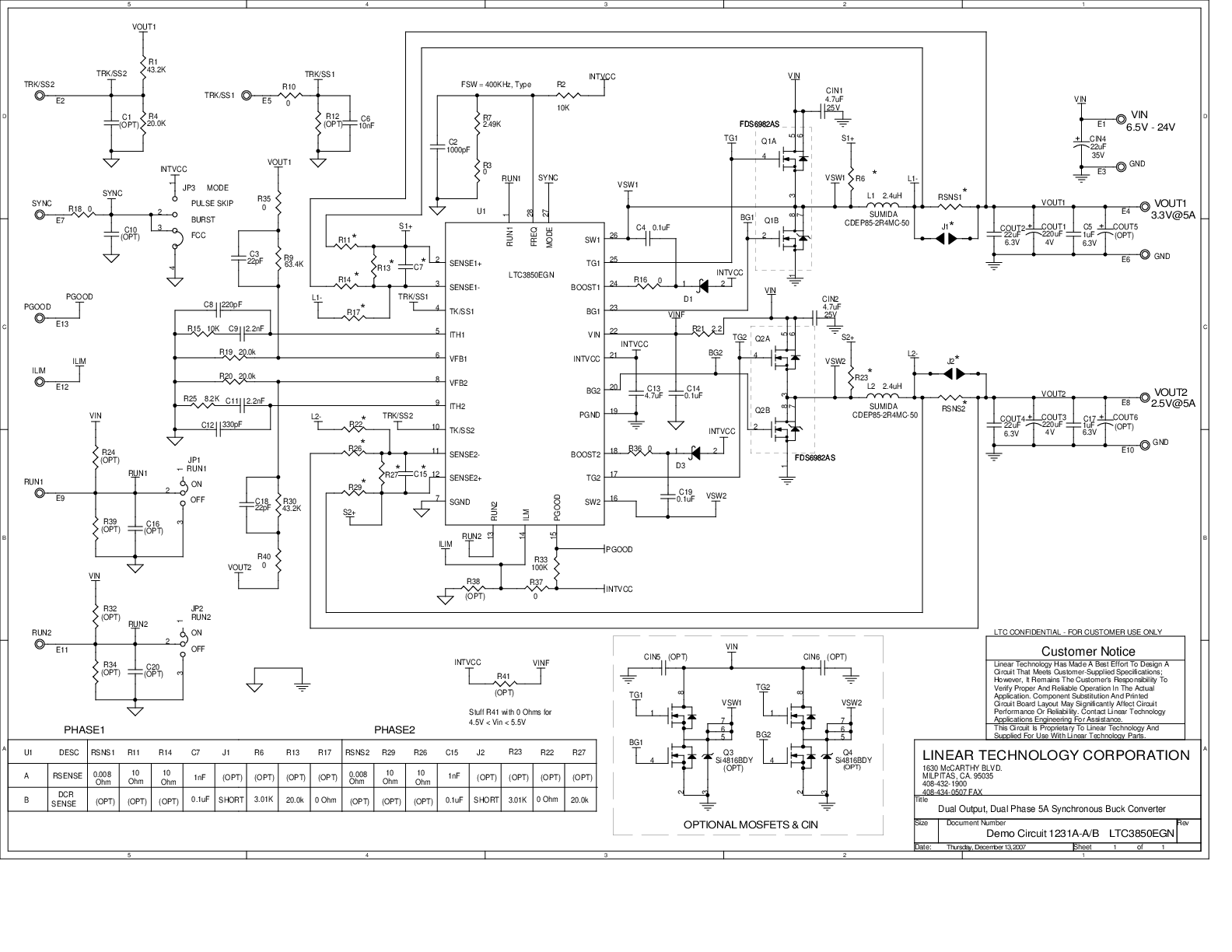

LTC3850EGN Demo Board | 6.5V < VIN < 24V, VOUT1 = 3.3V/5A, VOUT2 = 2.5V/5A

zoom

DC1231A-A

LTC3850EGN Demo Board | 6.5V < VIN < 24V, VOUT1 = 3.3V/5A, VOUT2 = 2.5V/5A

LTC3850EGN Demo Board | 6.5V < VIN < 24V, VOUT1 = 3.3V/5A, VOUT2 = 2.5V/5A

製品の詳細

Demonstration circuit 1231A is a Dual Output, Dual Phase 5A Synchronous Buck Converter featuring the LTC3850EGN. The entire circuit, including the bulk output capacitors, fit within a 1.04” × 0.94” area on all layers. The package style for the LTC3850EGN is a 28-lead narrow plastic SSOP. The main features of the board include rail tracking, an internal 5V linear regulator for bias, RUN pins for each output and a PGOOD signal and a Mode selector that allow the converter to run in CCM, pulse skip or Burst Mode operation. Synchronization to an external clock is also possible through some minor component changes. Two versions of the board are available. DC-1231A-A has an on-board sense resistor for current feedback, while the DC1231A-B is configured with a DCR sense circuit that allows the converter to use the inductor’s DCR as the sense element instead of the on-board sense resistors to save cost and board space and improves efficiency.





reference details image

DC1231A-B

LTC3850EGN Demo Board | 6.5V < VIN < 24V, VOUT1 = 3.3V/5A, VOUT2 = 2.5V/5A, with DCR Current Sense

zoom

DC1231A-B

LTC3850EGN Demo Board | 6.5V < VIN < 24V, VOUT1 = 3.3V/5A, VOUT2 = 2.5V/5A, with DCR Current Sense

LTC3850EGN Demo Board | 6.5V < VIN < 24V, VOUT1 = 3.3V/5A, VOUT2 = 2.5V/5A, with DCR Current Sense

製品の詳細

Demonstration circuit 1231A is a Dual Output, Dual Phase 5A Synchronous Buck Converter featuring the LTC3850EGN. The entire circuit, including the bulk output capacitors, fit within a 1.04” × 0.94” area on all layers. The package style for the LTC3850EGN is a 28-lead narrow plastic SSOP. The main features of the board include rail tracking, an internal 5V linear regulator for bias, RUN pins for each output and a PGOOD signal and a Mode selector that allow the converter to run in CCM, pulse skip or Burst Mode operation. Synchronization to an external clock is also possible through some minor component changes. Two versions of the board are available. DC-1231A-A has an on-board sense resistor for current feedback, while the DC1231A-B is configured with a DCR sense circuit that allows the converter to use the inductor’s DCR as the sense element instead of the on-board sense resistors to save cost and board space and improves efficiency.





reference details image

DC1126A

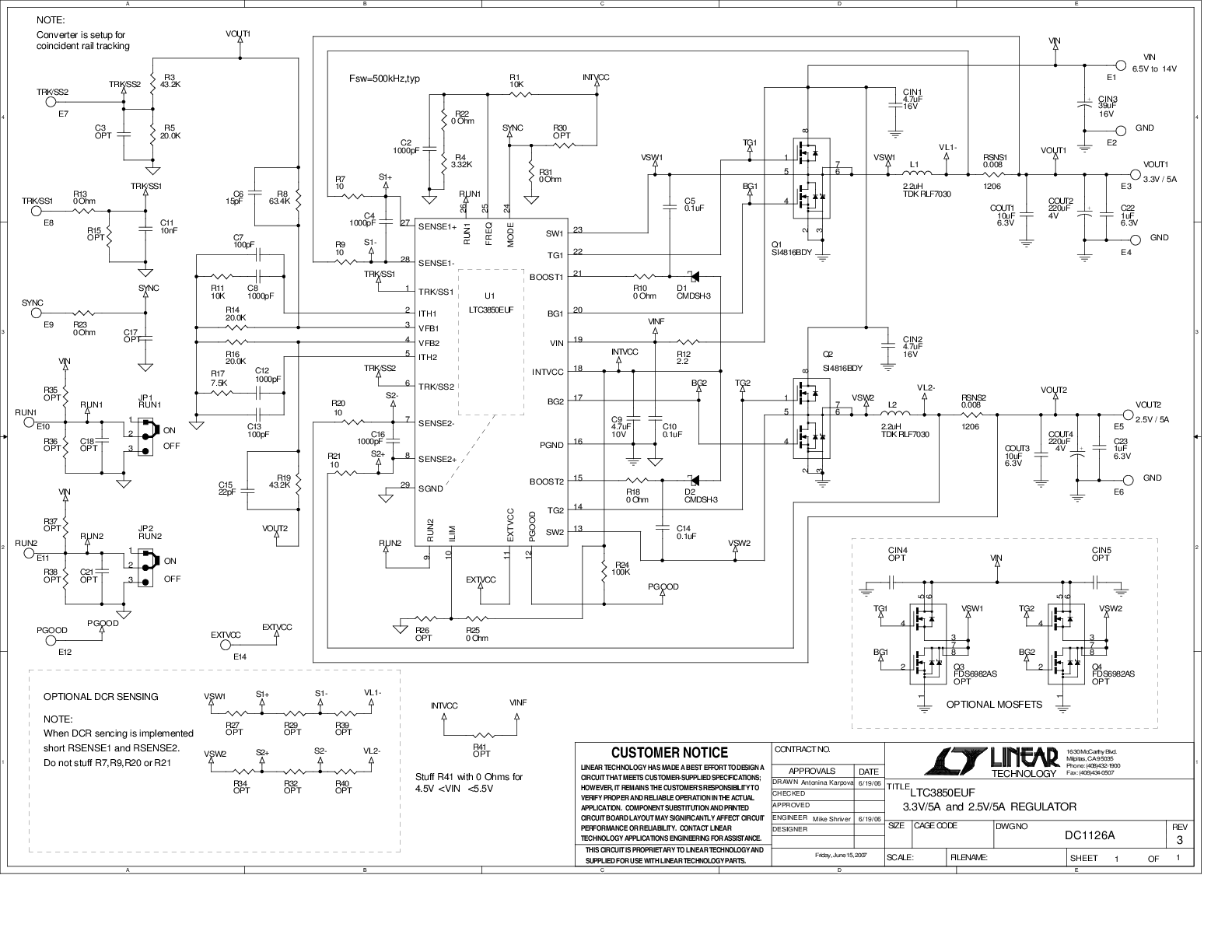

LTC3850EUF Demo Board | 6.5V ≤ VIN ≤ 14V, VOUT = 3.3V @ 5A & 2.5V @ 5A

zoom

DC1126A

LTC3850EUF Demo Board | 6.5V ≤ VIN ≤ 14V, VOUT = 3.3V @ 5A & 2.5V @ 5A

LTC3850EUF Demo Board | 6.5V ≤ VIN ≤ 14V, VOUT = 3.3V @ 5A & 2.5V @ 5A

製品の詳細

Demonstration circuit 1126 is a high density dual output (3.3V/5A and 2.5V/5A) step down converter featuring the LTC3850EUF. The input voltage range is 6.5V to 14V. For applications that have a 5V +/- 0.5V input, the board has an optional resistor to tie the INTVCC pin to the VIN pin.


An optional DCR sense circuit allows the converter to use the inductor’s DCR as the sense element instead of the on-board sense resistors to save cost and board space and to improve efficiency.





ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

リファレンス・デザイン

リファレンス・デザイン 1

DK-DEV-4CGX150N FPGA Development Kit

zoomopens a dialog

altera-cyclone-iv-gx-fpga-development-kit

altera-cyclone-iv-gx-fpga-development-kit

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link

リファレンス・デザイン1
