製品概要

機能と利点

  • 位相を180°ずらしたデュアル・コントローラにより、必要な入力容量と電源によるノイズを低減

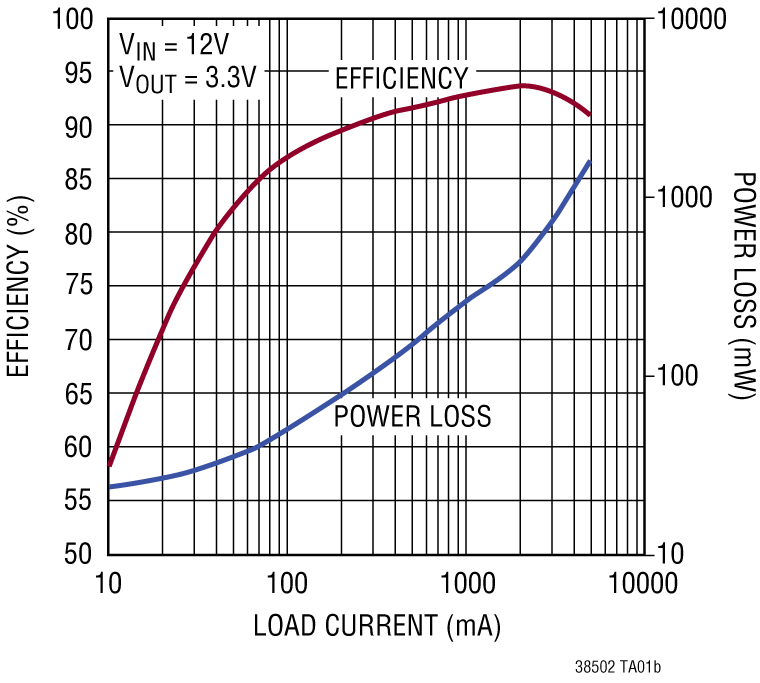

  • 高効率:最大95%
  • RSENSEまたはDCR電流センス
  • ±1%の0.8V出力電圧精度
  • フェーズロック可能な固定周波数:250kHz~780kHz
  • 予めバイアスされた出力をサポート
  • デュアルNチャネルMOSFET同期ドライブ
  • 広いVIN範囲:4V~30V動作
  • 調整可能なソフトスタート電流ランプまたはトラッキング
  • フォールドバック出力電流制限
  • 出力過電圧保護
  • パワーグッド出力電圧モニタ
  • 28ピン細型 SSOPパッケージ

製品概要

LTC3850-2は、すべてNチャネルのパワーMOSFET段をドライブする、高性能デュアル同期整流式降圧スイッチング・レギュレータ・コントローラです。固定周波数電流モード・アーキテクチャにより、最大780kHzのフェーズロック可能な周波数が可能です。2つのコントローラ出力段を位相をずらして動作させることによって、電力損失と電源ノイズを最小限に抑えます。

OPTI-LOOP®補償により、広範な出力容量とESR値に対して過渡応答の最適化を図ることができます。LTC3850-2は高精度の0.8Vリファレンスとパワーグッド出力インジケータを搭載しています。入力電源範囲が4V~30Vと広いので、ほとんどのバッテリ・ケミストリと中間バス電圧に対応できます。

コントローラごとに独立したTK/SSピンによって、起動時に出力電圧をランプアップします。また、電流フォールドバックによって、短絡時のMOSFETの熱損失を制限します。MODE/PLLINピンを使用して、Burst Mode®動作、パルススキップ・モードまたは連続インダクタ電流モードのいずれかを選択するか、あるいは、デバイスを外部クロックに同期させることができます。

LTC3850-2はピン配置が異なる以外は、LTC3850-1と同一です。


Features
LTC3850 SSOP-28 and QFN-28 Packages
LTC3850-1 ILIM function replaced with an EXTVCC function, SSOP-28 package only

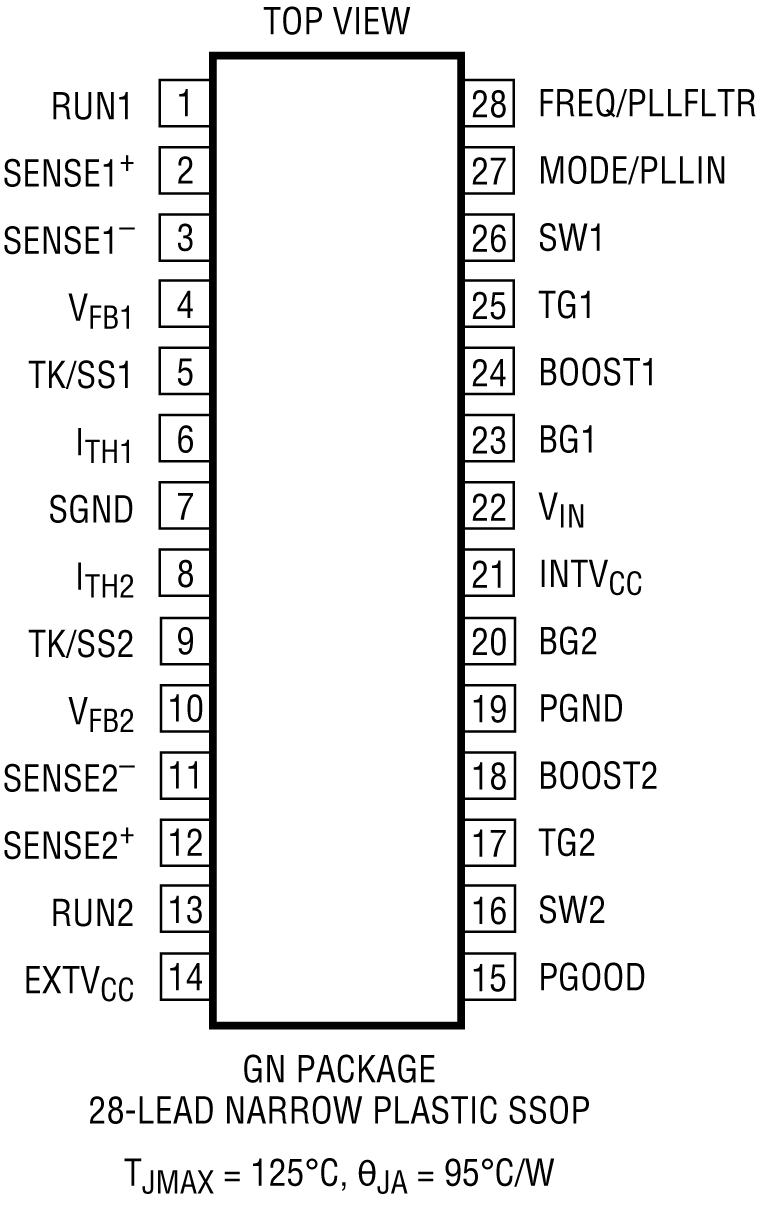

LTC3850-2 The LTC3850-2 is identical to the LTC3850-1 SSOP-28, except they have different pin-outs


アプリケーション

  • ノートブックおよびパームトップ・コンピュータ
  • 携帯型計測器
  • バッテリ駆動デジタル機器
  • DC配電システム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC3850
LTC3850-1
LTC3850-2

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LTC3850
LTC3850 PARALLEL
LTC3850PARALLEL
