LTC6909

スペクトル拡散変調付き、1~8 出力、マルチフェーズ・シリコン発振器

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$3.10
特長
  • 1、2、3、4、5、6、7または8フェーズ出力
  • 1本の外付け抵抗で12.5kHz~6.67MHzの出力周波数を設定
  • オプションのスペクトル拡散周波数変調によるEMI性能の向上
  • ±10%の周波数拡散
  • 出力を“L”保持あるいはフロート(ハイ・インピーダンス)に設定可能
  • 3種類のスペクトル拡散変調レート:fOUT/16、fOUT/32、fOUT/64
  • 消費電流: 400μA
  • 2.7V~5.5V 単一電源動作
  • 短い起動時間
  • 最初のサイクルから正確
  • 周波数が安定するまで出力はハイ・インピーダンス
  • MS16 パッケージ
製品概要
show more Icon

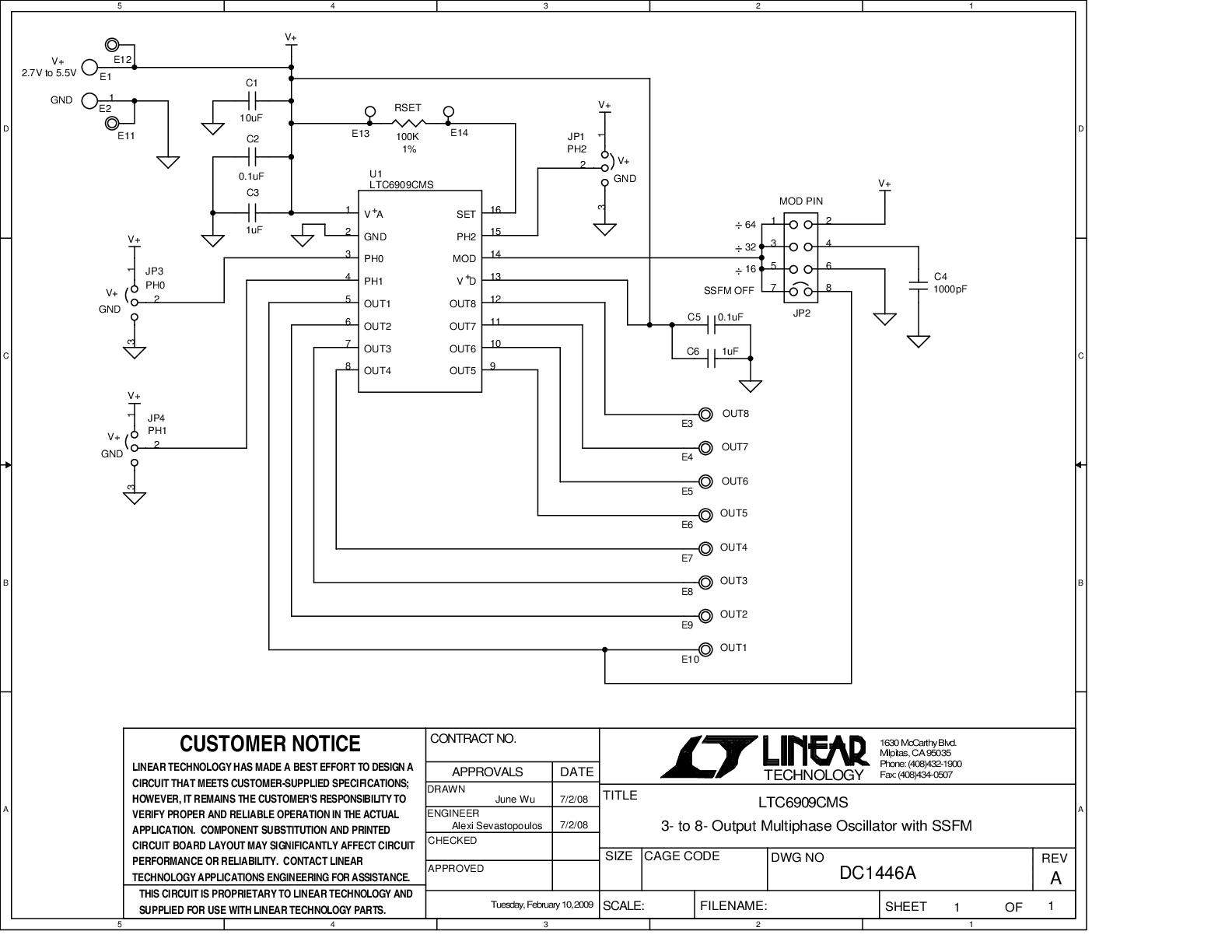

LTC6909は使いやすい高精度発振器で、1、2、3、4、5、6、7または8フェーズの同期された出力を供給可能です。また、スペクトル拡散周波数変調 (SSFM)機能を搭載し、この機能をイネーブルすることで電磁環境適合性 (EMC) を向上させることができます。

8つの個別出力により、最大8つのレール・トゥ・レールの50% デューティサイクル・クロック信号を供給します。3つのロジック入力を使用して、出力は45°~120° (3フェーズ~8フェーズ)の範囲で位相を個別に設定できます。また、クロック出力は“L”に保持、あるいはハイ・インピーダンスに設定することも可能です。1本の抵抗に位相設定を組み合わせることにより、次式に基づいて出力周波数を設定します。

fOUT = 20MHz • 10k/(RSET • PH)
ここで、PH = 3、4、5、6、7 または8

LTC6909は1つまたは2つの出力フェーズしか必要としないアプリケーションで使用可能です。 LTC6908ファミリのデバイスは同じ2つの出力信号を供給しますが、より小型のSOT-23 または2mm × 3mm DFNパッケージで供給されます。 LTC6908-1 はコンプリメンタリ(180°) 出力、LTC6908-2 は直交 (90°) 出力を供給します。


アプリケーション

  • 複数のスイッチング電源の同期化
