LT3027

独立した入力を備えた、デュアル100mA、低損失、低ノイズ、マイクロパワー・レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.21
特長
  • 低ノイズ:20μVRMS(10Hz~100kHz)
  • 低消費電流:25μA /チャネル
  • 独立した入力
  • 広い入力電圧範囲:1.8V~20V
  • 出力電流:100mA/チャネル
  • 非常に低いシャットダウン電流: < 0.1μA
  • 低い損失電圧:300mV/100mA
  • 可変出力電圧:1.22V~20V
  • 1μFの出力コンデンサで安定
  • アルミニウム、タンタル、またはセラミック・コンデンサで安定
  • 逆バッテリ保護
  • 保護ダイオードが不要
  • 過電流保護および熱保護機能
  • トラッキング/シーケンシングが可能
  • 熱特性が改善された10ピンMSOPおよびDFNパッケージ
製品概要
show more Icon

LT3027は、独立した入力を備えた、デュアル、マイクロパワー、低ノイズ、低損失レギュレータです。外付けの0.01μFバイパス・コンデンサを追加すると、出力ノイズは10Hz~100kHzの帯域幅で20μVRMSまで低減されます。バッテリ駆動システム向けに設計されており、消費電流が25μA/チャネルと低く、この用途に最適です。シャットダウン時には、消費電流が0.1μA以下に低減されます。シャットダウン制御はチャネルごとに独立して行われるので、柔軟なパワー・マネージメントが可能です。また、1.8V~20Vの入力電圧範囲で動作可能で、300mVの損失電圧で各チャネルから100mAの出力電流を供給できます。消費電流はドロップアウト時に十分に制御されます。

LT3027レギュレータは1μFという低い出力容量で安定します。他のレギュレータが必要とする直列抵抗なしで、小型セラミック・コンデンサを使用できます。

内部保護回路は逆バッテリ保護、電流制限、熱制限保護などを行います。LT3027レギュレータは、1.22Vのリファレンス電圧による可変出力電圧を装備し、熱特性が改善された10ピンMSOPパッケージと高さの低い(0.75mm)3mm×3mm DFNパッケージで供給されます。


アプリケーション

  • 携帯電話
  • ページャ
  • バッテリ駆動システム
  • 周波数合成器
  • ワイヤレス・モデム
  • 電源トラッキング/シーケンシング

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$2.21

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3027EDD#PBF
  • HTML
  • HTML
LT3027EDD#TRPBF
  • HTML
  • HTML
LT3027EMSE#PBF
  • HTML
  • HTML
LT3027EMSE#TRPBF
  • HTML
  • HTML
LT3027IDD#PBF
  • HTML
  • HTML
LT3027IDD#TRPBF
  • HTML
  • HTML
LT3027IMSE#PBF
  • HTML
  • HTML
LT3027IMSE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT3027EMSE#PBF

製造中

LT3027EMSE#TRPBF

製造中

LT3027IMSE#PBF

製造中

LT3027IMSE#TRPBF

製造中

2 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT3027EMSE#PBF

製造中

LT3027EMSE#TRPBF

製造中

LT3027IMSE#PBF

製造中

LT3027IMSE#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT3027EMSE#PBF

製造中

LT3027EMSE#TRPBF

製造中

LT3027IMSE#PBF

製造中

LT3027IMSE#TRPBF

製造中

2 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT3027EMSE#PBF

製造中

LT3027EMSE#TRPBF

製造中

LT3027IMSE#PBF

製造中

LT3027IMSE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

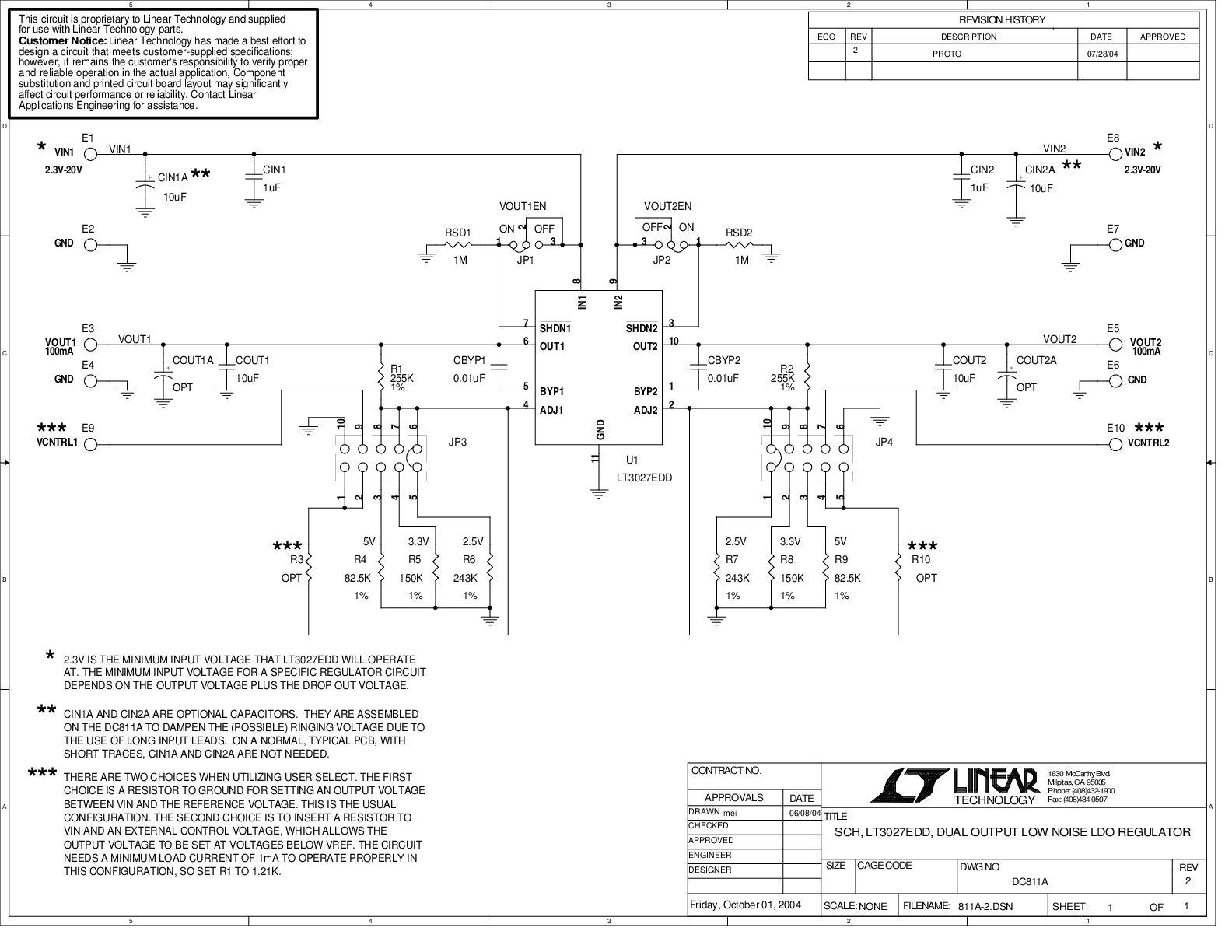

DC811A

LT3027EDD Demo Board | Dual Input, Dual Micropower Low Noise LDO Regulator, 2.3V ≤ VIN ≤ 20V, VOUT1 = VOUT2 = 2.5V/3.3V/5V @ 100mA

zoom

DC811A

LT3027EDD Demo Board | Dual Input, Dual Micropower Low Noise LDO Regulator, 2.3V ≤ VIN ≤ 20V, VOUT1 = VOUT2 = 2.5V/3.3V/5V @ 100mA

LT3027EDD Demo Board | Dual Input, Dual Micropower Low Noise LDO Regulator, 2.3V ≤ VIN ≤ 20V, VOUT1 = VOUT2 = 2.5V/3.3V/5V @ 100mA

製品の詳細

Demonstration circuit 811 is a dual 100mA output and dual (independent) input regulator, based on the LT3027, which consists of two identical LDO linear regulators in the 3 × 3 DFN-10 package. Each input has an input voltage range of 2.3V to 20V and a jumper-selectable output voltage of 2.5V, 3.3V, 5V or a user-defined value. The DC quiescent current, per channel, is typically only 20 uA at no load, and less than 0.1 uA in shutdown. The DC811 comes assembled with small ceramic capacitors, showing the LT3027 ability to maintain stability with ceramic output capacitors.

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

リファレンス・デザイン 2

DK-DEV-4CGX150N FPGA Development Kit

zoomopens a dialog

Altera Cyclone IV GX FPGA Development Kit

Altera Cyclone IV GX FPGA Development Kit

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link
DK-START-4CGX15N Starter Kit

zoomopens a dialog

Altera Cyclone IV GX Transceiver Starter Kit

Altera Cyclone IV GX Transceiver Starter Kit

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link
