LTC4412

ThinSOTパッケージの低損失PowerPath™コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.C)

PDF

4 17, 2015 ellipse 日本語

LTC4412: ThinSOTパッケージの低損失PowerPathTMコントローラ データシート

データシートご利用上の注意
PDFファイルを開く external-link 575.00K
Documentation すべてのドキュメントを表示
LTspice LT8611/LTC4412 Demo Circuit - Solar Powered Battery Charger with µP Controlled MPPT (4.2-42V to 4.1V @ 1A) Download 5.00KB LTspice LTC4412 Demo Circuit - Automatic Switchover of Load Between a Battery and a Wall Adapter (3-28V Input) Download 2.00KB LTspice LTC2955 / LTC4412 / LT3009-3.3 Demo Circuit - Pushbutton On/Off Control with Automatic Turn-On When 12V Applied (12V or 3.6V Battery Backup to 3.3V @ 20mA) Download 4.00KB LTspice LTC4412 - Power Monitor, Control, and Protection Download 1.51 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 12
1Ku当たりの価格 最低価格：$1.79
特長

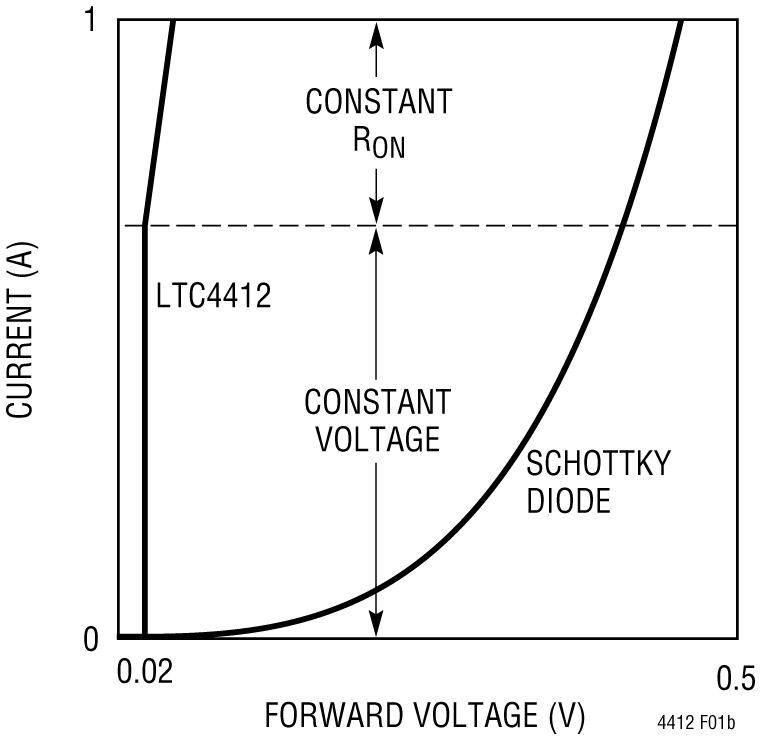

  • 電源ORダイオードに代わる低損失デバイス
  • 最小の外付け部品
  • DCソースの自動切換え
  • 複数バッテリでの負荷分担を簡略化
  • 低消費電流：11μA
  • AC/DCアダプタ電圧範囲：3V～28V
  • バッテリ電圧範囲：2.5V～28V
  • 逆バッテリ保護
  • ほぼすべてのサイズのMOSFETをドライブし、広範な電流要求に対応
  • MOSFETゲート保護クランプ
  • マニュアル制御入力
  • 高さの低い（1mm）ThinSOT™パッケージ
  • AEC-Q100準拠により、自動車用アプリケーションに対応
製品概要
show more Icon

LTC4412は外付けPチャネルMOSFETを制御することにより、電源切換えまたは負荷分担用に理想に近いダイオード機能を提供します。このため、複数電源を高効率でOR可能なので、バッテリ寿命を延長し、自己発熱を低減できます。導通時のMOSFETの電圧降下は標準20mVです。ACアダプタなどの補助電源を備えたアプリケーションの場合、補助電源が接続されると負荷が自動的にバッテリから切断されます。2個以上のLTC4412を接続すれば、複数バッテリ間の負荷分担や1個のチャージャからの複数バッテリの充電が可能になります。

電源動作範囲が広いので、直列に接続された1～6セルのリチウムイオン・バッテリで動作可能です。低消費電流（標準11μA）は負荷電流と無関係です。ゲート・ドライバは電圧クランプを搭載しているので、MOSFETを保護できます。

補助電源が検出されると、STATピンによって補助のPチャネルMOSFETパワー・スイッチがイネーブルされます。また、STATピンを使用して、補助電源が接続されていることをマイクロコントローラに知らせることも可能です。制御（CTL）入力により、ユーザが主MOSFETを強制的にオフし、STATピンを"L"にすることができます。

LTC4412は高さの低い（1mm）ThinSOTパッケージで供給されます。

  Supply Range
LTC4412 2.5V – 28V (36V max)
LTC4412HV 2.5V – 36V (40V max)

アプリケーション

  •   携帯電話
  •   ノートブックおよびハンドヘルド・コンピュータ
  •   デジタル・カメラ
  •   USB駆動の周辺機器
  •   無停電電源
  •   ロジック制御のパワー・スイッチ


Show More Arrow image
file データシートを表示 (Rev.C)
Documentation すべてのドキュメントを表示
LTspice LT8611/LTC4412 Demo Circuit - Solar Powered Battery Charger with µP Controlled MPPT (4.2-42V to 4.1V @ 1A) Download 5.00KB LTspice LTC4412 Demo Circuit - Automatic Switchover of Load Between a Battery and a Wall Adapter (3-28V Input) Download 2.00KB LTspice LTC2955 / LTC4412 / LT3009-3.3 Demo Circuit - Pushbutton On/Off Control with Automatic Turn-On When 12V Applied (12V or 3.6V Battery Backup to 3.3V @ 20mA) Download 4.00KB LTspice LTC4412 - Power Monitor, Control, and Protection Download 1.51 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 12
1Ku当たりの価格 最低価格：$1.79
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC4412

資料

33
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • デザイン・ノート
  • アプリケーション・ノート
  • ユーザ・ガイド
  • 信頼性データ
  • 技術記事
  • すべて
    TickIcon
  • English
  • 日本語
  • 中国語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 10/30/2020
English

LTC4412: Low Loss PowerPath Controller in ThinSOT Data Sheet (Rev.C)

PDFファイルを開く

redirect
393.45 K
download

PDFをダウンロード

PDF Vector

PDF

更新 04/17/2015
日本語

LTC4412: ThinSOTパッケージの低損失PowerPathTMコントローラ データシート

PDFファイルを開く

redirect
575.00K
download

PDFをダウンロード

デザイン・ノート

13

PDF Vector

PDF

更新 09/10/2008
English
DN450 - Supercapacitors Can Replace a Backup Battery for Power Ride-Through Applications redirect icon

91.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 12/10/2008
中国語
DN450 - 对于电源故障保护应用，超级电容器能够替代后备电池 redirect icon

885.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 10/28/2008
日本語
DN450 - 停電時運転継続用バックアップ・バッテリを置き換えることができるスーパーキャパシタ redirect icon

552.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 04/01/2014
English
DN386 - Ideal Diode Controller Eliminates Energy Wasting Diodes in Power OR-ing Applications redirect icon

70.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 10/18/2006
中国語
DN386 - 理想二极管控制器在电源 “或” 应用中免除了耗能的二极管 redirect icon

516.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 07/25/2006
日本語
DN386 - 電源OR結合アプリケーションからエネルギーを浪費するダイオードを取り除く、理想ダイオード・コントローラ redirect icon

46.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 11/16/2007
English
DN1003 - Ideal Diode Controller Eliminates Energy Wasting Diodes in Power OR-ing Applications redirect icon

54.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 11/16/2007
English
DN1012 - Shrink Solar Panel Size by Increasing Performance redirect icon

67.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 06/11/2008
中国語
DN1012 - 通过提升性能来缩减太阳能电池板的尺寸 redirect icon

751.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 07/26/2006
日本語
DN1012 - ソーラーパネルの性能を上げてサイズを縮小 redirect icon

72.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 01/25/2011
English
DN487 - Supercapacitor-Based Power Backup Prevents Data Loss in RAID Systems redirect icon

105.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 05/04/2011
中国語
DN487 - 基于超级电容的后备电源可防止 RAID 系统中的数据丢失 redirect icon

630.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 03/09/2011
日本語
DN487 - RAIDシステムのデータ喪失を防ぐスーパーキャパシタをベースにした電源パックアップ redirect icon

343.00K

download

PDFをダウンロード

アプリケーション・ノート

1

PDF Vector

PDF

更新 02/05/2013
English
AN107 - Extending the Input Voltage Range of PowerPath Circuits for Automotive and Industrial Applications redirect icon

74.00K

download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 03/23/2016
English
DC1635A - Demo Manual redirect icon

329.00K

download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/26/2018
English
R384 Reliability Data redirect icon

18.89 K

download

PDFをダウンロード

技術記事

15

PDF Vector

HTML

更新 10/01/2010
English
Battery-Free Power Backup System Uses Supercapacitors to Prevent Data Loss in RAID Systems redirect icon

PDF Vector

HTML

更新 07/01/2012
English
15V, 2.5A Monolithic Buck-Boost DC/DC Converter with 95% Efficiency and Low Noise Operation redirect icon

PDF Vector

HTML

更新 07/01/2012
日本語
効率が95% で低ノイズ動作の15V、2.5A モノリシック昇降圧DC/DC コンバータ redirect icon

PDF Vector

HTML

更新 01/01/2015
English
1.5A Monolithic Buck-Boost DC/DC Converter with Up to 95% Efficiency Features 2.5V–15V Input and Output Voltage Ranges redirect icon

PDF Vector

HTML

更新 01/01/2015
日本語
2.5V～15Vの入出力電圧範囲を特長とする 最大効率95%の1.5Aモノリシック昇降圧 DC/DCコンバータ redirect icon

PDF Vector

HTML

更新 07/01/2012
English
Pushbutton On/Off Controller Includes Optional Automatic Turn-On When Handheld Device is Plugged In redirect icon

PDF Vector

HTML

更新 07/01/2012
日本語
ハンドヘルド機器のプラグを電源に差し込むと自動的にオンするオプション機能を備えたプッシュボタン式オン/ オフ・コントローラ redirect icon

PDF Vector

HTML

更新 09/01/2008
English
Replace Batteries in Power Ride-Through Applications with Robust Supercaps and 3mm × 3mm Capacitor Charger redirect icon

PDF Vector

HTML

更新 12/01/2002
English
Ideal Diode Controller Eliminates Energy Wasting Diodes in Power OR-ing Applications redirect icon

PDF Vector

HTML

更新 09/01/2003
English
Complete USB Solution Provides PowerPath Control and Input Current Limiting while Charging a Li-Ion Battery redirect icon

PDF Vector

HTML

更新 02/01/2004
English
Monolithic Ideal Diode Prolongs Battery Life redirect icon

PDF Vector

HTML

更新 01/01/2022
English
Quad Output Power Reference Design with Input Fault Protection for Automotive Applications redirect icon

PDF Vector

HTML

更新 01/01/2022
日本語
車載向け電源のリファレンス設計、クワッド出力と入力保護機能を提供 redirect icon

PDF Vector

HTML

更新 07/10/2017
English
High Efficiency Solar MPPT Battery Charger Using LT8611 and AD5245 redirect icon

PDF Vector

HTML

更新 07/10/2017
日本語
太陽光発電向けのMPPT対応バッテリ・チャージャ、「LT8611」と「AD5245」で高い効率を実現　 redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 20
show more Icon

データシート 2

LTC4412: Low Loss PowerPath Controller in ThinSOT Data Sheet (Rev.C)
LTC4412: ThinSOTパッケージの低損失PowerPathTMコントローラ データシート

信頼性データ 1

R384 Reliability Data

ユーザ・ガイド 1

DC1635A - Demo Manual

アプリケーション・ノート 1

AN107 - Extending the Input Voltage Range of PowerPath Circuits for Automotive and Industrial Applications

デザイン・ノート 5

DN450 - 停電時運転継続用バックアップ・バッテリを置き換えることができるスーパーキャパシタ
DN386 - 電源OR結合アプリケーションからエネルギーを浪費するダイオードを取り除く、理想ダイオード・コントローラ
DN1012 - ソーラーパネルの性能を上げてサイズを縮小
DN487 - RAIDシステムのデータ喪失を防ぐスーパーキャパシタをベースにした電源パックアップ
DN1003 - Ideal Diode Controller Eliminates Energy Wasting Diodes in Power OR-ing Applications

技術記事 10

効率が95% で低ノイズ動作の15V、2.5A モノリシック昇降圧DC/DC コンバータ
2.5V～15Vの入出力電圧範囲を特長とする 最大効率95%の1.5Aモノリシック昇降圧 DC/DCコンバータ
ハンドヘルド機器のプラグを電源に差し込むと自動的にオンするオプション機能を備えたプッシュボタン式オン/ オフ・コントローラ
車載向け電源のリファレンス設計、クワッド出力と入力保護機能を提供
太陽光発電向けのMPPT対応バッテリ・チャージャ、「LT8611」と「AD5245」で高い効率を実現　
Battery-Free Power Backup System Uses Supercapacitors to Prevent Data Loss in RAID Systems
Replace Batteries in Power Ride-Through Applications with Robust Supercaps and 3mm × 3mm Capacitor Charger
Ideal Diode Controller Eliminates Energy Wasting Diodes in Power OR-ing Applications
Complete USB Solution Provides PowerPath Control and Input Current Limiting while Charging a Li-Ion Battery
Monolithic Ideal Diode Prolongs Battery Life
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

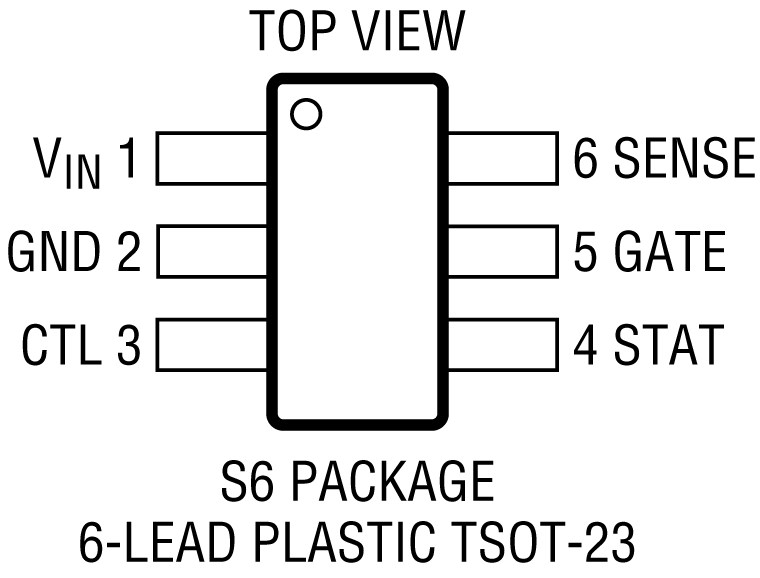

製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
