LTC2418

8チャネル/16チャネル24ビットNo Latencyデルタシグマ^™ADC

ご購入

製造中

トップへ

類似製品

LT5400

整合したクワッド抵抗ネットワーク

製品概要

機能と利点
製品概要

機能と利点

8チャネル/16チャネル・シングルエンド入力または4チャネル/8チャネル差動入力（LTC2414/LTC2418）
低消費電流（動作時200μA、オートスリープ時4μA）
GND～V_CCの同相範囲をもつ差動入力および差動リファレンス
INL 2ppm、ミッシング・コードなし
2.5ppmのフルスケール誤差と0.5ppmのオフセット
ノイズ：0.2ppm
待ち時間なし：デジタル･フィルタが単一サイクルで安定
新しいチャネルを選択した後も各変換は正確
2.7V～5.5Vの単一電源動作
内部発振器―外付け部品が不要
最小110dB、50Hz/60Hzのノッチ・フィルタ

製品概要

LTC2414/LTC2418は、8チャネル/16チャネル（4チャネル/8チャネル差動）マイクロパワー24ビットΔΣアナログ－デジタル・コンバータです。発振器を内蔵し、INL 2ppm、RMSノイズ0.2ppm、2.7V～5.5Vで動作します。デルタシグマ技法を採用し、マルチプレクス・アプリケーションに対応する1サイクルでのセトリングを実現します。LTC2414/LTC2418は、１本のピンにより、50Hzまたは60Hz±2%で110dB以上の差動モード除去比を達成するように構成できます。また、外部発振器によって、ユーザが定義した除去周波数にドライブすることも可能です。内部発振器には、周波数設定用の部品を外付けする必要はありません。

このコンバータは0.1V～V_CCのあらゆる外部差動リファレンス電圧を使用できるので、レシオメトリックおよびリモート・センス測定アプリケーションに柔軟に対応できます。また、4/8差動チャネルまたは8/16シングル・エンド・チャネルを使用するように構成可能です。フルスケール・バイポーラ入力範囲は、-0.5V_REF～0.5V_REFです。リファレンス同相電圧V_REFCMと入力同相電圧V_INCMは、GND～V_CCの範囲で個別に設定可能です。DC同相入力除去比は140dB以上です。

LTC2414/LTC2418はSPIおよびMICROWIRE^™プロトコルに適合する柔軟な4線デジタル・インタフェースを介して通信します。

アプリケーション

ダイレクト・センサ・デジタイザ
秤
直接温度測定
ガス分析器
歪みゲージ・トランスジューサ
計測
データ収集
産業用プロセス制御

製品カテゴリ

A/Dコンバータ（ADC）
- マルチプレクスA/Dコンバータ

マーケット＆テクノロジー

産業用オートメーション技術（IAT） (1)
- フィールド計測器

類似製品クリックしてパラメトリック検索ですべて見る

製品ライフサイクル製造中

この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

DC571A

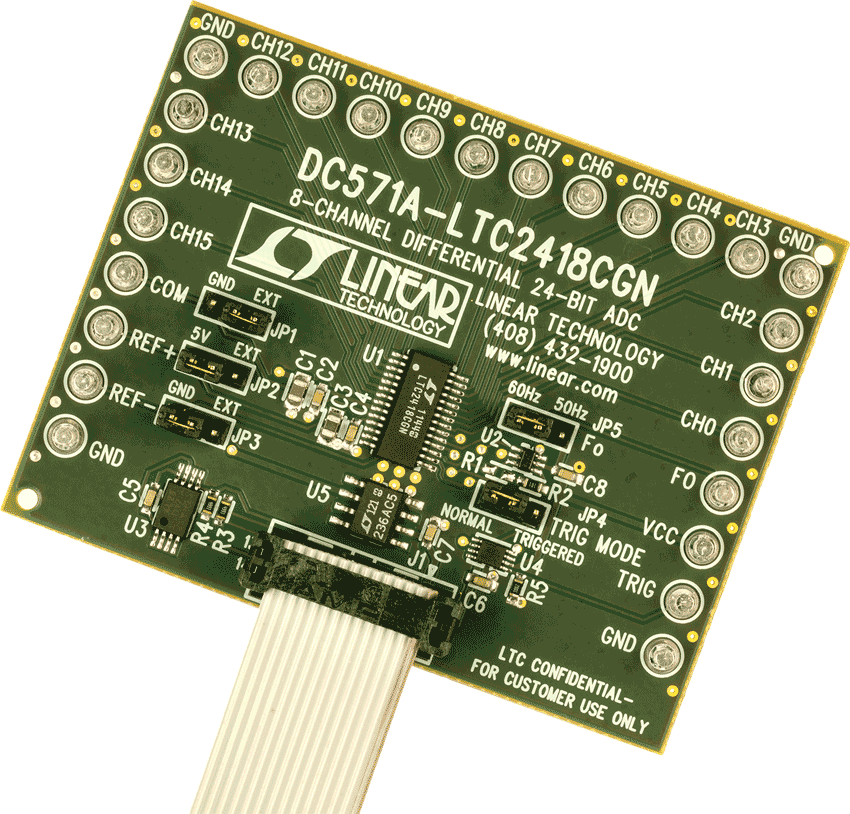

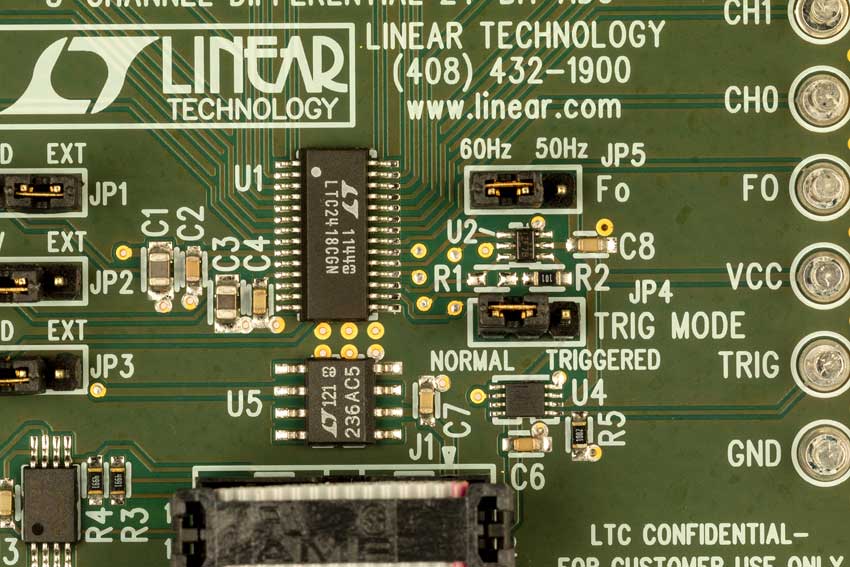

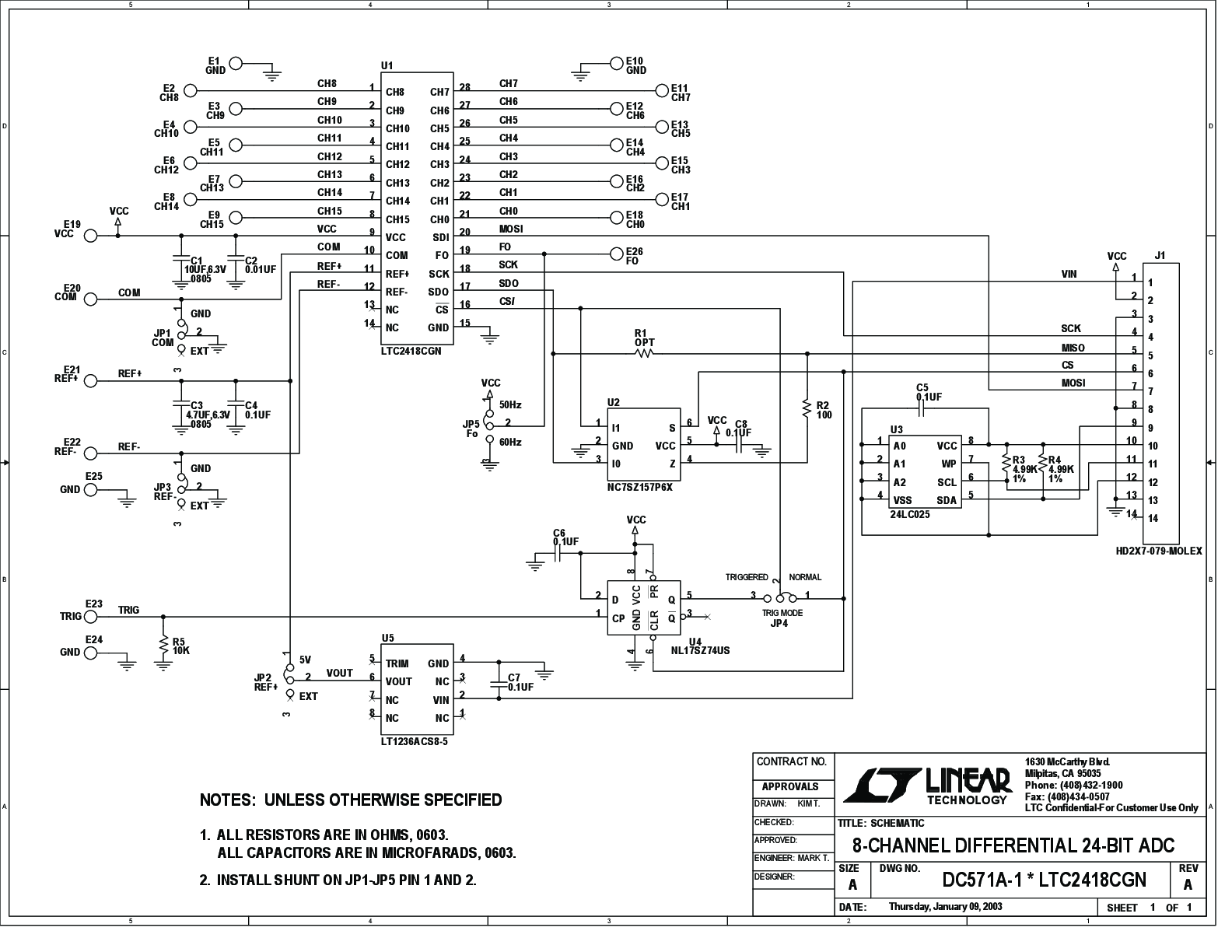

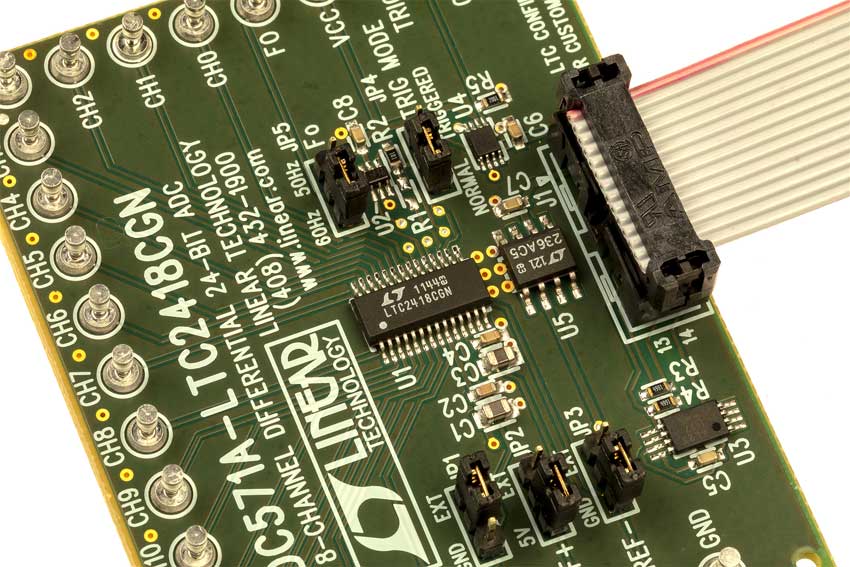

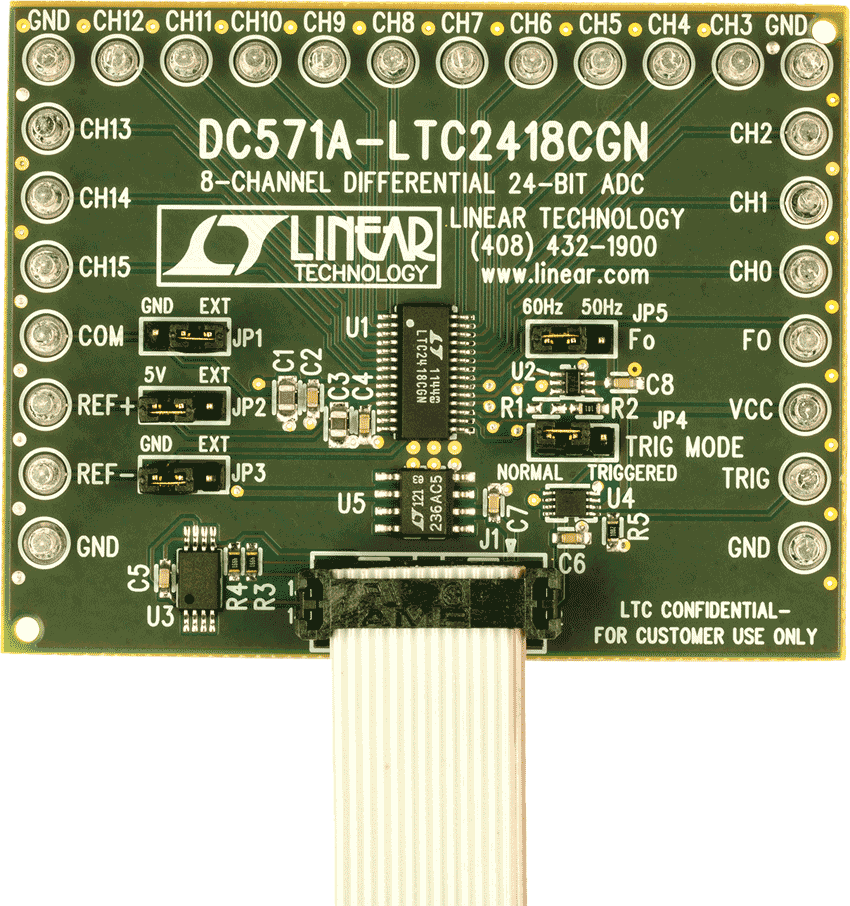

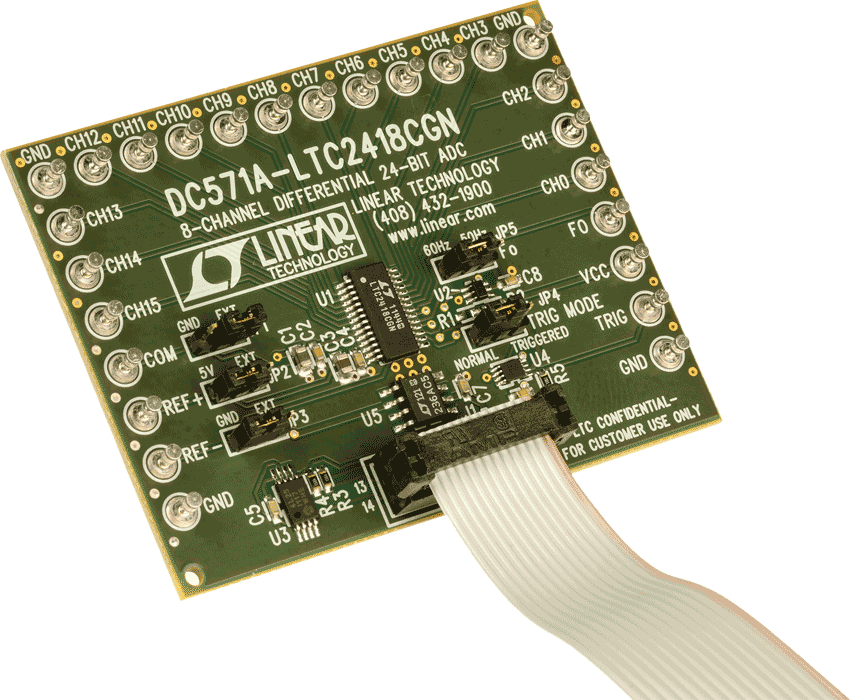

LTC2418CGN Demo Board | 8-Channel Differential Input 24-Bit ADC, (Requires DC2026)
