LTM2987

16チャネルのμModule PMBusパワーシステム・マネージャ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$28.19
特長
  • 16電源のシーケンス制御、調整、マージニング、および監視
  • フォルトの管理、遠隔測定値のモニタ、およびフォルト・ログの作成
  • PMBus準拠のコマンド・セット
  • LTpowerPlay GUIでサポート
  • 電源のマージニングまたは調整の精度:0.25%
  • チャネルごとの高速OV/UVスーパーバイザ
  • 複数のLTC PSMデバイスにまたがるシーケンシングとフォルト管理の連携
  • 内蔵のEEPROMへの自動フォルト・ログ機能
  • ソフトウェア追加不要の自律動作
  • 内部温度スーパーバイザと入力電圧スーパーバイザ
  • 16の出力電圧、2つの入力電圧、内部ダイ温度の正確なモニタ
  • I2C/SMBusシリアル・インタフェース
  • 3.3Vまたは4.5V~15Vの電源で動作可能
  • プログラム可能なウォッチドッグ・タイマ
  • 15mm × 15mmの144ピンBGAパッケージで供給
製品概要
show more Icon

LTM2987は、16チャネルのμModule®(マイクロモジュール)パワーシステム・マネージャで、シーケンス制御、調整(サーボ制御)、監視、フォルトの管理、遠隔測定の実行、およびフォルト・ログの作成を行うために使用します。PMBusコマンドは、電源シーケンシング、高精度のポイントオブロード電圧調整およびマージニングをサポートしています。D/Aコンバータは、独自のソフト接続アルゴリズムを使用して、電源の障害を最小限に抑えます。監視機能には、16の電源出力チャネルと2つの電源入力チャネルの過電圧および低電圧制限しきい値、ならびに温度の上限値と下限値が含まれています。プログラム可能なフォルト応答により電源をディスエーブルできますが、フォルトが検出された後に再試行を任意で選択可能です。電源をディスエーブルするフォルトが発生すると、フォルト状態と関連の遠隔測定データをブラック・ボックスEEPROMに保存する機能を自動的に起動できます。内蔵の16ビットA/Dコンバータは、16の出力電圧、2つの入力電圧、ダイ温度をモニタします。さらに、電流検出抵抗両端の電圧を測定するように奇数チャネルを設定できます。プログラム可能なウォッチドッグ・タイマは、マイクロプロセッサの動作が膠着状態であるかどうかをモニタし、必要に応じてマイクロプロセッサをリセットします。1線式バスは、リニアテクノロジーの複数のパワーシステム・マネージメント(PSM)デバイスにわたって電源を同期します。環境設定EEPROMにより、ソフトウェアを追加せずに自律動作がサポートされます。


アプリケーション

  • コンピュータおよびネットワーク・サーバ
  • 産業用テスト装置および測定装置
  • 高信頼性システム
  • 医療用画像処理
  • ビデオ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$28.19

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM2987CY#PBF
  • HTML
  • HTML
LTM2987IY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

12 20, 2023

- 23_0252

New Substrate Supplier Daisho and Additional Solder Mask on Substrate of LTM2987 Device

4 27, 2022

- 22_0089

LTM2987 Datasheet Limit Change

9 7, 2021

- 21_0199

LTM2987 Datasheet Limit Change

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

6 30, 2020

- 20_0244

Notification of Wafer Fab Location Change for 0.6µm CMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

12 20, 2023

- 23_0252

arrow down

New Substrate Supplier Daisho and Additional Solder Mask on Substrate of LTM2987 Device

4 27, 2022

- 22_0089

arrow down

LTM2987 Datasheet Limit Change

9 7, 2021

- 21_0199

arrow down

LTM2987 Datasheet Limit Change

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

6 30, 2020

- 20_0244

arrow down

Notification of Wafer Fab Location Change for 0.6µm CMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

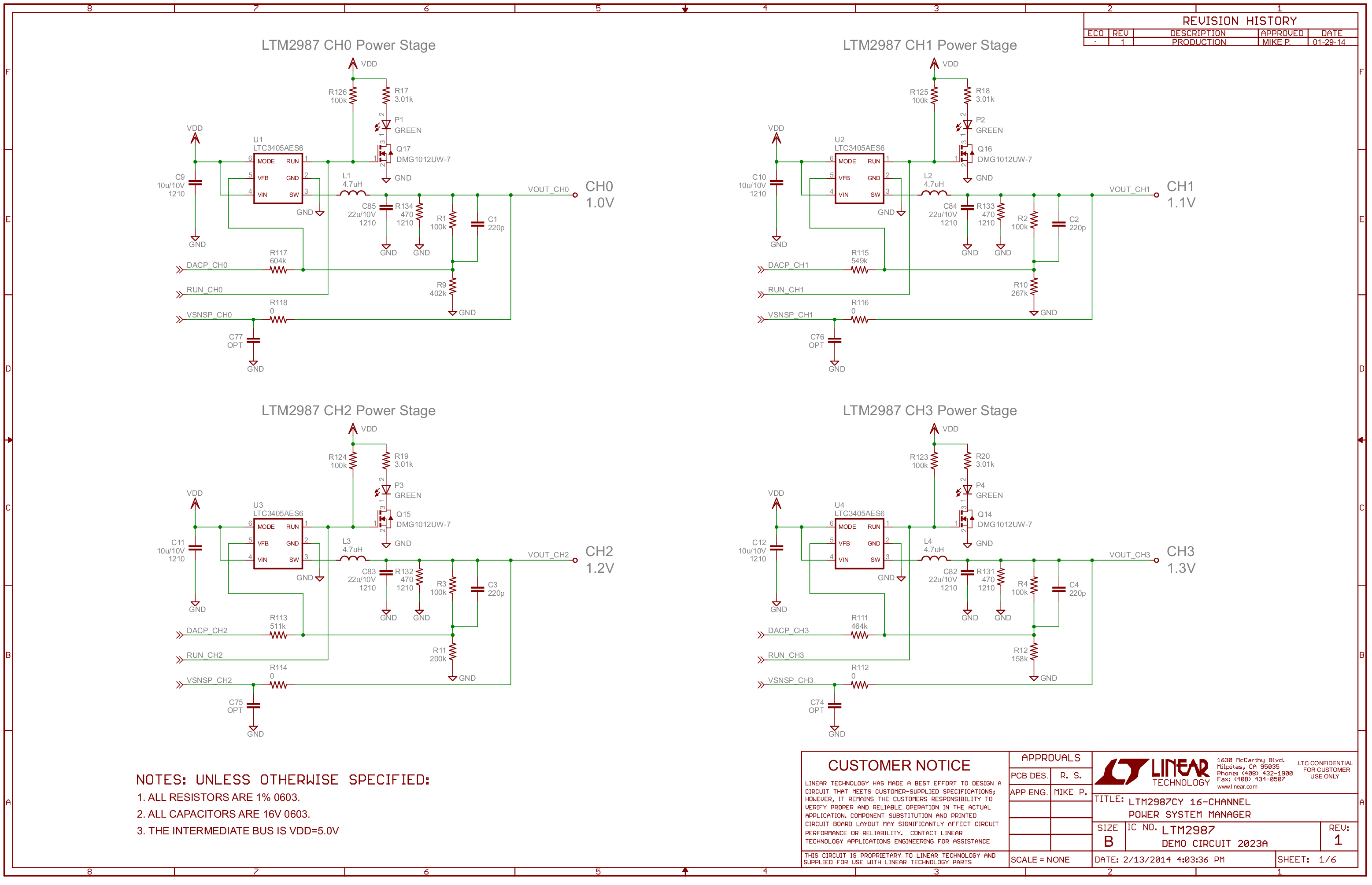

DC2023A

LTM2987CY Demo Board | 16 Power Supply Manager [Requires DC1613]

zoom

DC2023A

LTM2987CY Demo Board | 16 Power Supply Manager [Requires DC1613]

LTM2987CY Demo Board | 16 Power Supply Manager [Requires DC1613]

製品の詳細

The DC2023A is a demonstration system for the LTM2987 16-channel I2C/SMBus/PMBus power system manager with EEPROM. The LTM2987 monitors and controls 16 power supply rails. The DC2023A demonstrates the ability of the LTM2987 to sequence, trim, margin, supervise, monitor, and log faults for 16 power supply rails. Each power supply channel’s output voltage is monitored and the LTM2987 monitors its own internal die temperature.

ツールおよびシミュレーション

ツールおよびシミュレーション 2

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入

redirectbutton
リファレンス・デザイン

リファレンス・デザイン 1

Stratix 10 GX PCIE FPGA Development Kit

zoomopens a dialog

intel-stratix-10-fpga-pcie-development-kit

intel-stratix-10-fpga-pcie-development-kit

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with Intel PSG to develop verified power solutions that optimize cost, size and efficiency in high performance applications.
  • The validated power solutions include uModules power products that address time and space constraints while delivering high efficiency, reliability, and low noise.
  • The actual power tree represents the best solution at time of design.
  • A recommended power tree has also been included to present the ideal solution at time of Stratix 10 GX PCIe development kit release. An updated alternate version of the power tree represents the latest solutions available from Analog Devices. For many applications, an intermediate rail is not ideal, so recommendations an alternate power tree that allow for direct power conversion from 12V input is provided below.
詳細なリファレンス・デザインを表示 external link
