製品概要

機能と利点

  • カスタム・プログラミング・デバイスの発注
  • 16電源のシーケンス制御、調整、マージニング、および監視
  • フォルトの管理、遠隔測定値のモニタ、およびフォルト・ログの作成
  • PMBus準拠のコマンド・セット
  • LTpowerPlay GUIでサポート

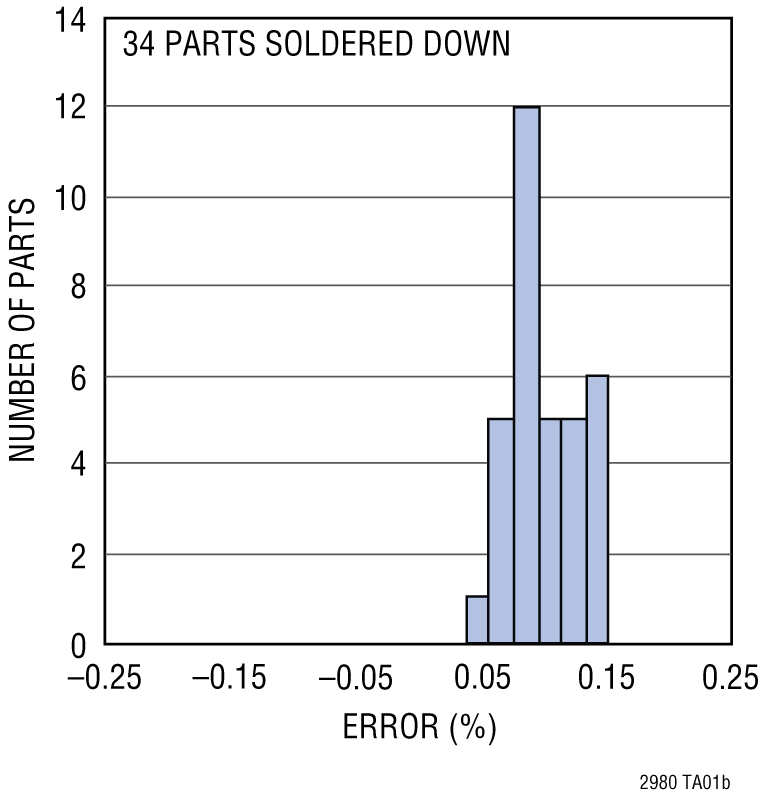

  • 電源のマージニングまたは調整の精度:目標値の0.25%以内
  • チャネルごとの高速OV/UVスーパーバイザ
  • 複数のLTC PSMデバイスにまたがるシーケンシングとフォルト管理の連携
  • 内蔵のEEPROMへの自動フォルト・ログ機能
  • ソフトウェア追加不要の自律動作
  • 内部温度スーパーバイザと入力電圧スーパーバイザ
  • 16の出力電圧、2つの入力電圧、内部ダイ温度の正確なモニタ
  • I2C/SMBusシリアル・インタフェース
  • 3.3Vまたは4.5V~15Vの電源で動作可能
  • プログラム可能なウォッチドッグ・タイマ

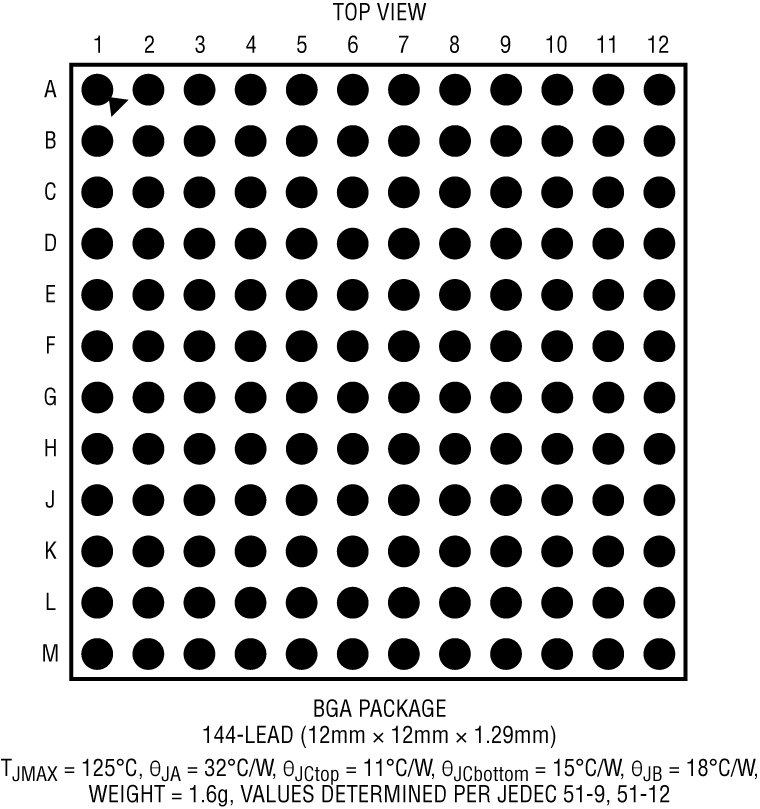

  • 12mm × 12mmの144ピンBGAパッケージで供給
  • LTpowerPlay構成および開発ツール

製品概要

LTC2980は、16チャネルのパワーシステム・マネージャで、シーケンス制御、調整(サーボ制御)、マージニング、監視、フォルトの管理、遠隔測定の実行、およびフォルト・ログの作成を行うために使用します。PMBusコマンドは、電源シーケンシング、高精度のポイントオブロード電圧調整およびマージニングをサポートしています。D/Aコンバータは、独自のソフト接続アルゴリズムを使用して、電源の障害を最小限に抑えます。監視機能には、16の電源出力チャネルと2つの電源入力チャネルの過電圧および低電圧制限しきい値、ならびに温度の上限値と下限値が含まれています。プログラム可能なフォルト応答により電源をディスエーブルできますが、フォルトが検出された後に再試行を任意で選択可能です。電源をディスエーブルするフォルトが発生すると、フォルト状態と関連の遠隔測定データをブラック・ボックスEEPROMに保存する機能を自動的に起動できます。内蔵の16ビットA/Dコンバータは、16の出力電圧、2つの入力電圧、ダイ温度をモニタします。さらに、電流検出抵抗両端の電圧を測定するように奇数チャネルを設定できます。プログラム可能なウォッチドッグ・タイマは、マイクロプロセッサの動作が膠着状態であるかどうかをモニタし、必要に応じてマイクロプロセッサをリセットします。1線式バスは、リニアテクノロジーの複数のパワーシステム・マネージメント(PSM)デバイスにわたって電源を同期します。環境設定EEPROMにより、ソフトウェアを追加せずに自律動作がサポートされます。


アプリケーション

  • コンピュータおよびネットワーク・サーバ
  • 産業用テスト装置および測定装置
  • 高信頼性システム
  • 医療用画像処理
  • ビデオ

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

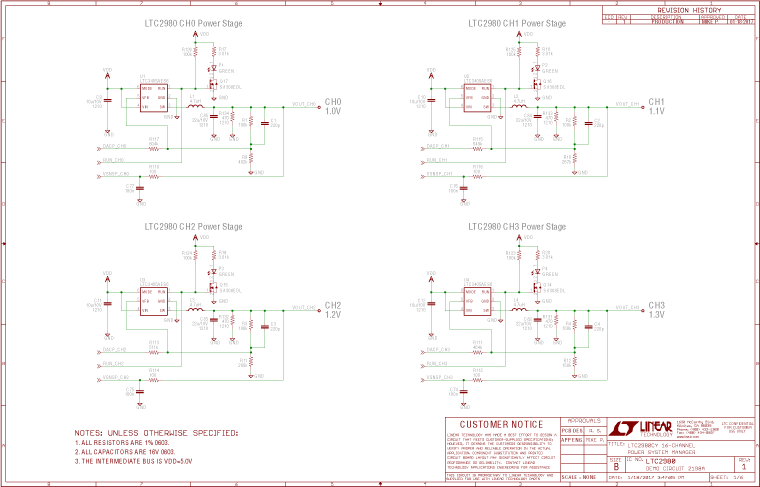

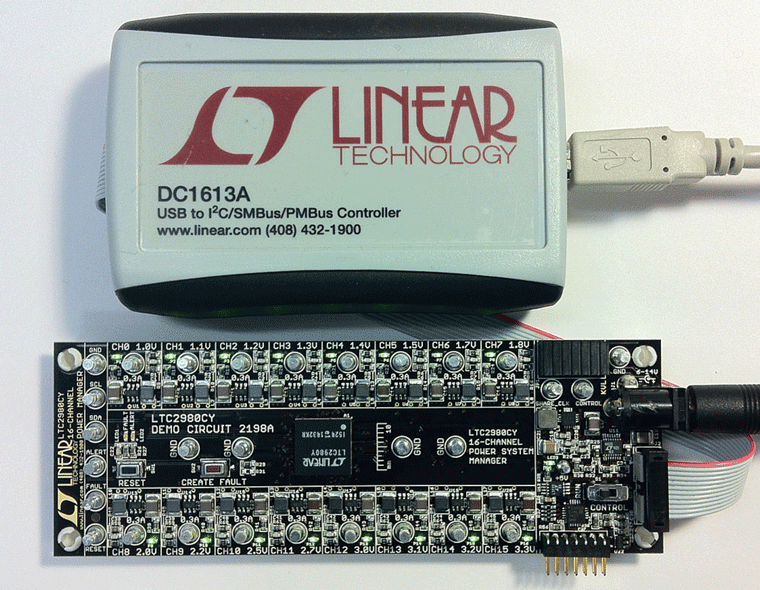

評価キット (1)
