LTC2975

入力電流とエネルギーの 正確な測定を特長とする 4チャネルPMBusパワーシステム・マネージャ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$11.48
特長
  • 4つの電源のシーケンス制御、調整、マージニング、および監視
  • フォルトの管理、遠隔測定値のモニタ、およびフォルト・ログの作成
  • PMBus準拠のコマンド・セット
  • LTpowerPlay GUIでサポート
  • 電源のマージニングまたは調整の精度:目標値の0.25%以内

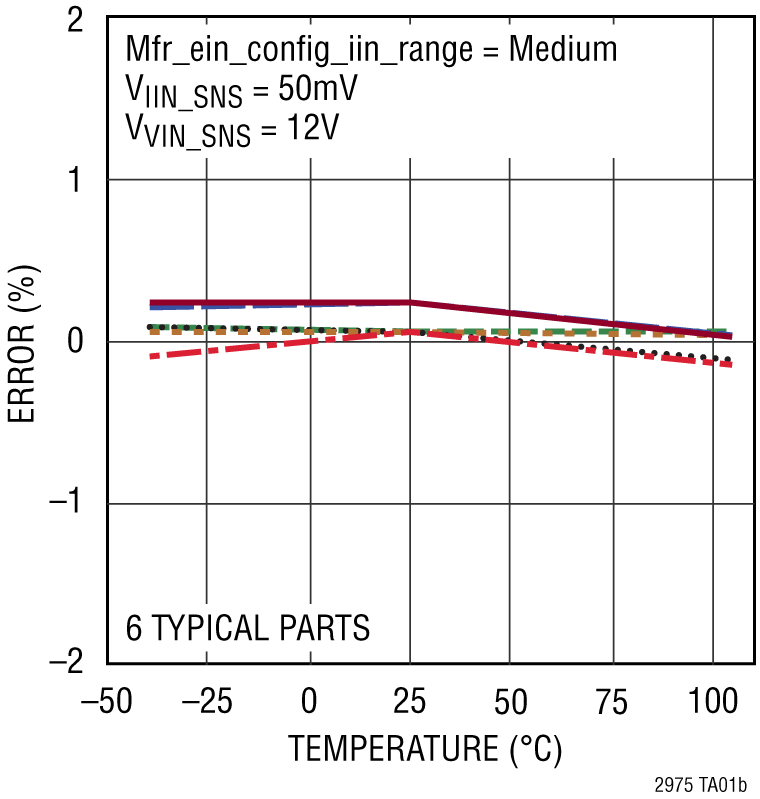

  • 入力電流をモニタ(±1%)してエネルギーを蓄積
  • チャネルごとの高速OV/UVおよびOCスーパーバイザ
  • 複数のLTC PSMデバイスにまたがるシーケンシングとフォルト管理の連携
  • 内蔵のEEPROMへの自動フォルト・ログ機能
  • ソフトウェア追加不要の自律動作
  • 外部温度スーパーバイザと入力電圧スーパーバイザ
  • 4つの出力電圧、4つの出力電流、4つの外部温度、入力電圧、入力電流、内部ダイ温度の正確なモニタ
  • 3.3Vまたは4.5V~15Vの電源で動作可能
  • LTC2974とピン互換

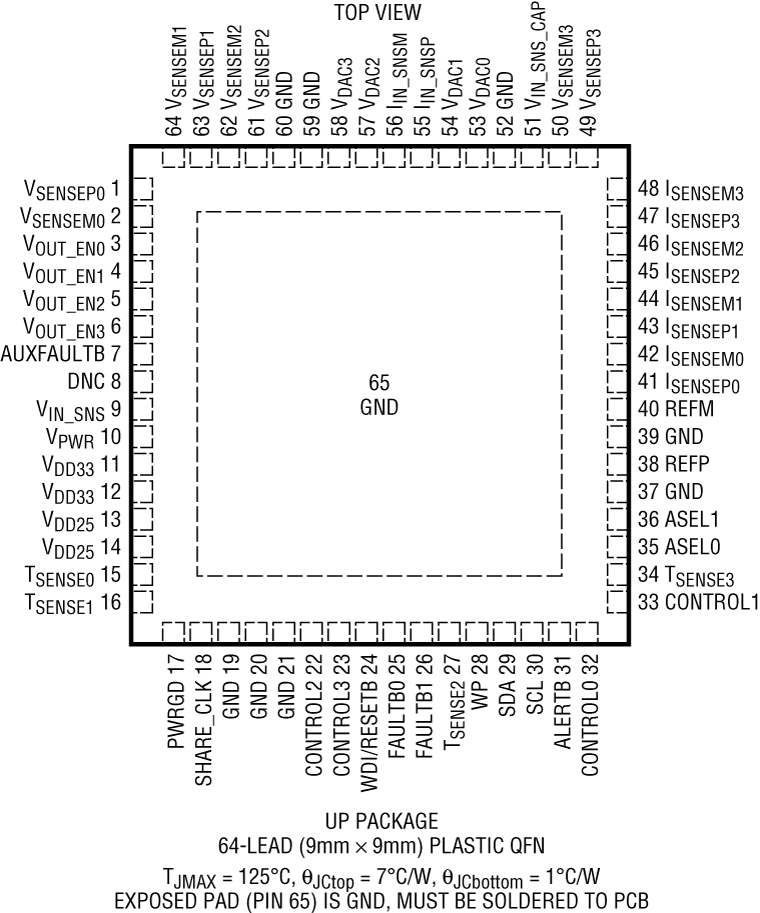

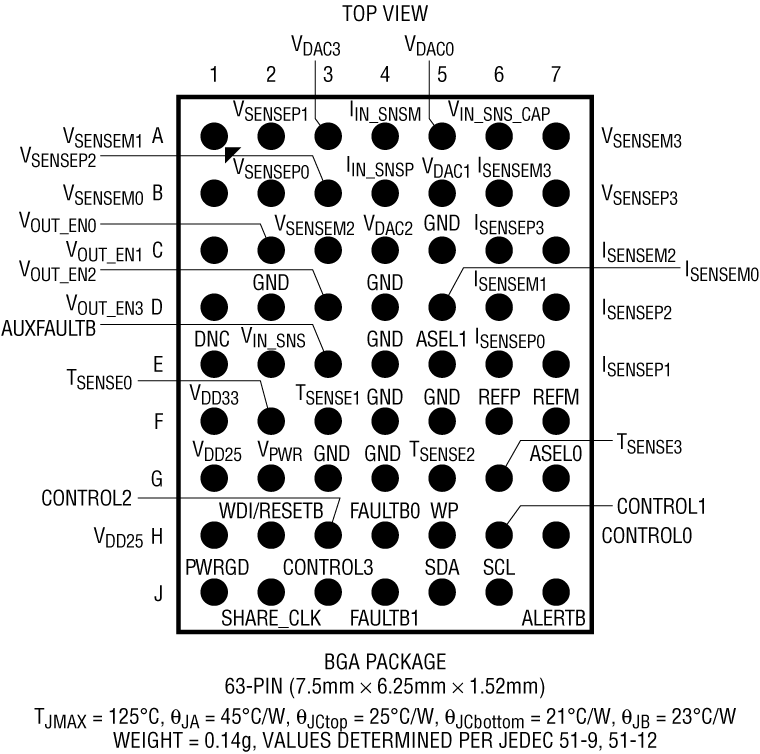

  • 9mm×9mmの64ピンQFNパッケージ、または6.25mm×7.5mm 63ピンBGAパッケージで供給
製品概要
show more Icon

LTC2975は、4チャネルのパワーシステム・マネージャで、シー ケンス制御、調整(サーボ制御)、マージニング、監視、フォル トの管理、遠隔測定の実行、およびフォルト・ログの作成を行 うために使用します。PMBusコマンドは、電源シーケンシング、 高精度のポイントオブロード電圧調整およびマージニングを サポートしています。D/Aコンバータは、独自のソフト接続アル ゴリズムを使用して、電源の障害を最小限に抑えます。監視 機能には、4つの電源出力チャネルの過電流、低電流、電圧、 温度に関するしきい値制限、さらに1つの電源入力チャネル の過電圧および低電圧しきい値制限があります。プログラム 可能なフォルト応答により電源をディスエーブルできますが、 フォルトが検出された後に再試行を任意で選択可能です。電 源をディスエーブルするフォルトが発生すると、フォルト状態と 関連の遠隔測定データをブラック・ボックスEEPROMに保存 する機能を自動的に起動できます。内蔵の16ビットA/Dコン バータは、4つの出力電圧、4つの出力電流、4つの外部温度、 入力電圧、入力電流、およびダイ温度をモニタします。入力電 力、エネルギー、および出力電力も計算されます。プログラム 可能なウォッチドッグ・タイマは、マイクロプロセッサの動作が 膠着状態であるかどうかをモニタし、必要に応じてマイクロプ ロセッサをリセットします。一線式バスが、複数のLTCパワー・システム・マネージメント(PSM)デバイスにわたる電源を同期します。ECCを備えた設定EEPROMにより、ソフトウェアを追加することなく自律動作をサポートします。


アプリケーション

  • コンピュータおよびネットワーク・サーバ
  • 産業用テスト装置および測定装置
  • 高信頼性システム
  • ビデオおよび医療用画像処理

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$11.48

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2975CUP#PBF
  • HTML
  • HTML
LTC2975CUP#TRPBF
  • HTML
  • HTML
LTC2975CY#PBF
  • HTML
  • HTML
LTC2975IUP#PBF
  • HTML
  • HTML
LTC2975IUP#TRPBF
  • HTML
  • HTML
LTC2975IUP#WPBF
  • HTML
  • HTML
LTC2975IUP#WTRPBF
  • HTML
  • HTML
LTC2975IY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 29, 2019

- 19_0085

Notification of Change to LTC2975

LTC2975CUP#PBF

製造中

LTC2975CUP#TRPBF

製造中

LTC2975IUP#PBF

製造中

LTC2975IUP#TRPBF

製造中

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 29, 2019

- 19_0085

arrow down

Notification of Change to LTC2975

LTC2975CUP#PBF

製造中

LTC2975CUP#TRPBF

製造中

LTC2975IUP#PBF

製造中

LTC2975IUP#TRPBF

製造中

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 5

reference details image

DC2518A

LTC2975デモ用ボード:±12V、±48V電源マネージメント[DC1613が必要]

zoom

DC2518A

LTC2975デモ用ボード:±12V、±48V電源マネージメント[DC1613が必要]

LTC2975デモ用ボード:±12V、±48V電源マネージメント[DC1613が必要]

製品の詳細

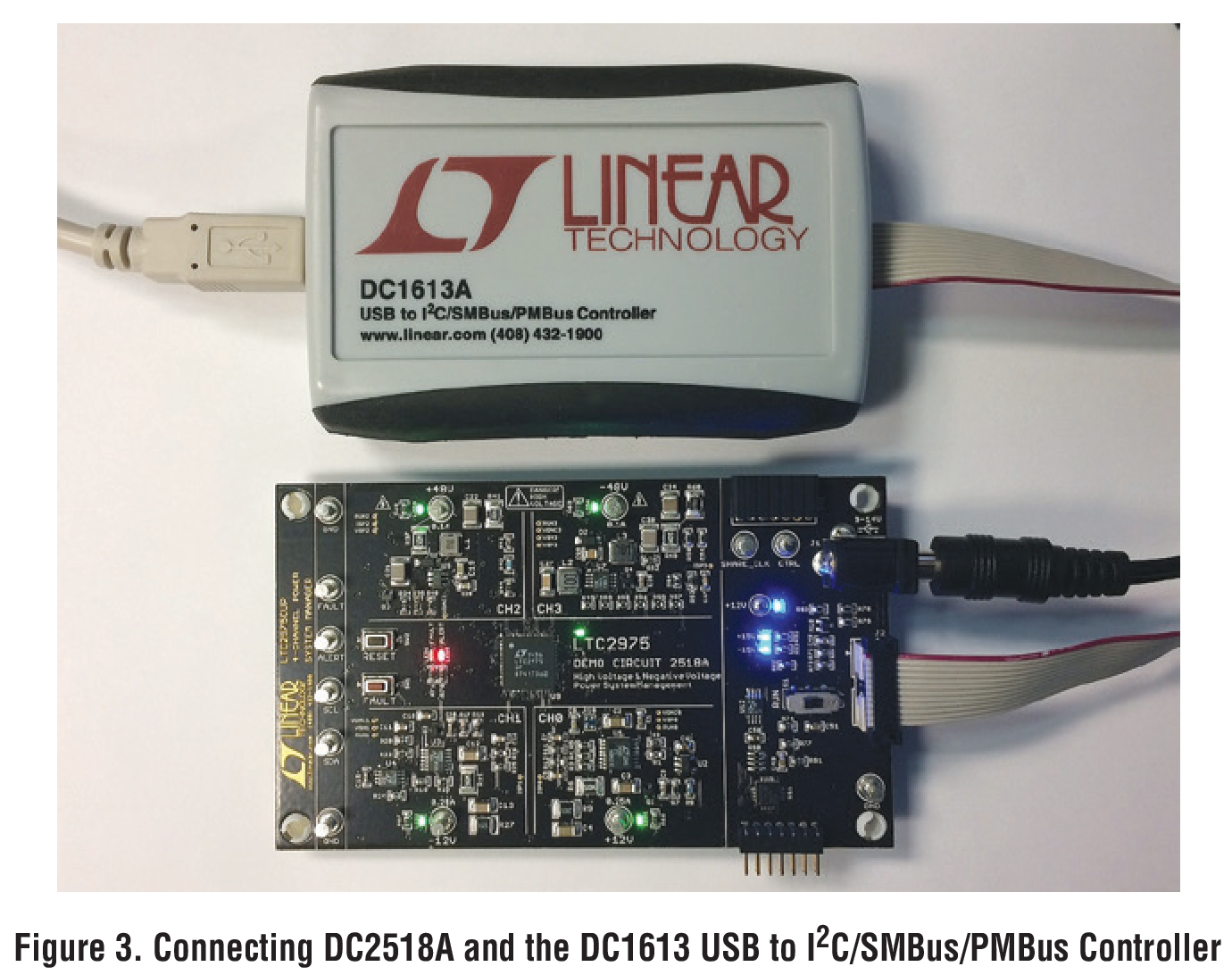

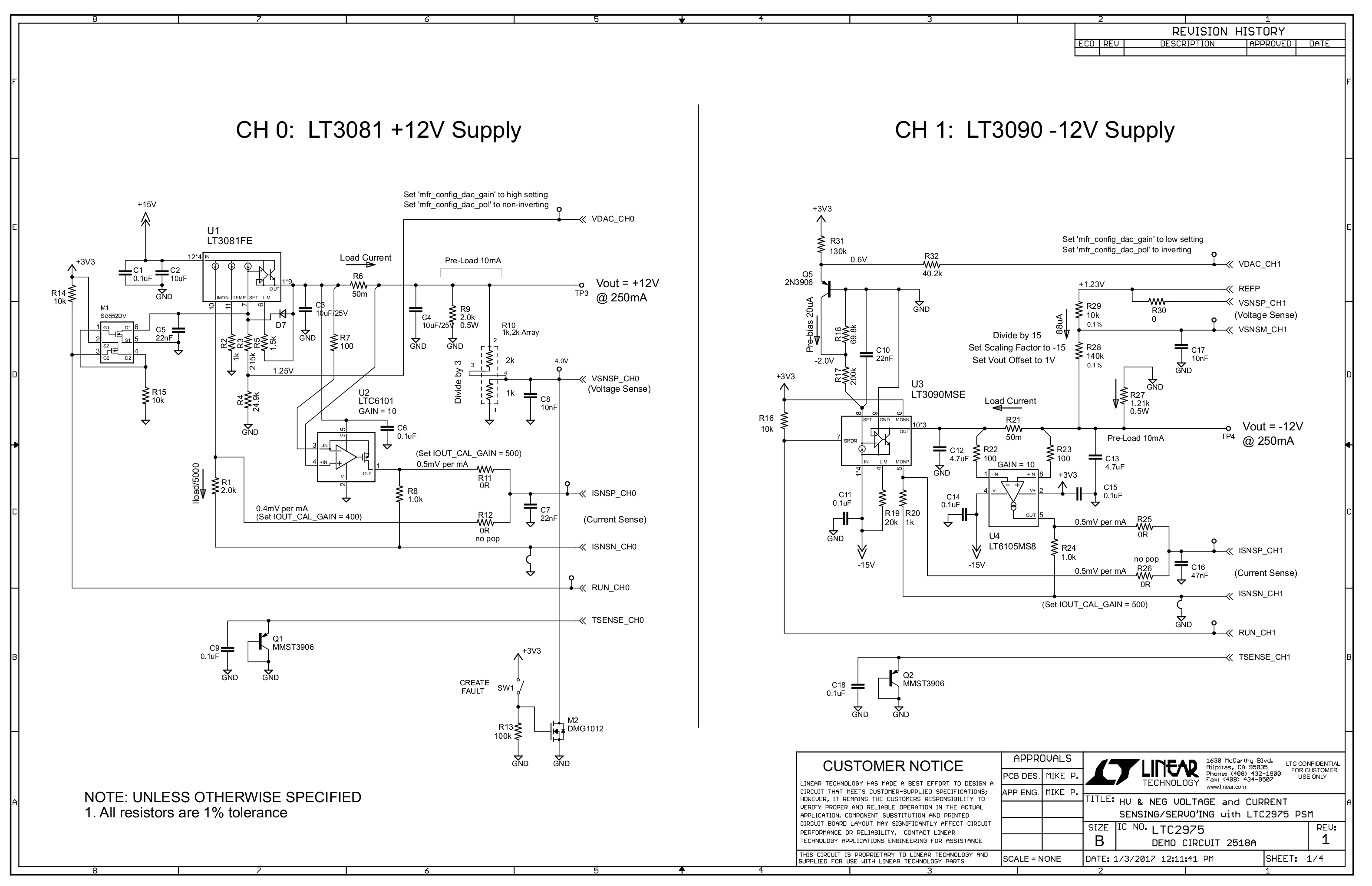

DC2518Aは、各種レギュレータへのインターフェースとなるLTC2975電源システム・マネージャ用のデモンストレーション・システムです。このボードには、電源システムでLTC2975を使用して4つの電源を制御するために必要なすべての回路が搭載されています。4つの電源には、電圧や電流を検知する様々な方法をデモンストレーションすることを目的としたリニア電圧レギュレータやスイッチング・レギュレータが含まれます。このデモ用ボードは、高度な4チャンネルのデジタル・プログラマブルな電源システムを提供します。

reference details image

DC2578A

総合的なパワー・マネージメント:ホット・スワップ、中間バス電圧、ポイント・オブ・ロード(LTC4281、LTC3886、LTC3887、LTC2975を搭載)[DC1613が必要]

zoom

DC2578A

総合的なパワー・マネージメント:ホット・スワップ、中間バス電圧、ポイント・オブ・ロード(LTC4281、LTC3886、LTC3887、LTC2975を搭載)[DC1613が必要]

総合的なパワー・マネージメント:ホット・スワップ、中間バス電圧、ポイント・オブ・ロード(LTC4281、LTC3886、LTC3887、LTC2975を搭載)[DC1613が必要]

製品の詳細

DC2578Aは、ホット・スワップ・コントローラ、中間バス・コントローラ、パワー・システム・マネージメントを備えた6個のポイント・オブ・ロード・チャンネルが含まれる全機能内蔵型の電力チェーンです。このボードは、バックプレーンからLTC4281ホット・スワップ・コントローラ、LTC3886降圧中間バス・コントローラ(IBC)を通り、負荷電圧をレギュレーションするポイント・オブ・ロード・コンバータ(POL)を通って出力されるまでの安全な電力転送の仕組みをデモンストレーションします。アナログ・デバイセズのソリューションの包括的なパワー・マネージメント、連携、安全機能を示し、電力階層全体の構成と管理がいかに簡単であるかを紹介します。レギュレーションされた各電源は、シーケンス、トリム、マージン付け、監視、測定機能、故障への連携対応機能、故障情報のログを不揮発性メモリに記録する機能を備えています。また、オンボード負荷パルサーにより、調整可能なLTC3886制御ループ応答を最適化できます。システム全体で提供される豊富なステータス情報とテレメトリ情報は、単一のGUIインターフェースであるLTpowerPlayに統合されて表示されます。

reference details image

DC1508B-B

LTC2974、LTC2975ソケット付きプログラミング・ボード(DC1613が必要)

zoom

DC1508B-B

LTC2974、LTC2975ソケット付きプログラミング・ボード(DC1613が必要)

LTC2974、LTC2975ソケット付きプログラミング・ボード(DC1613が必要)

製品の詳細

DC1508Bプログラミング・ボードは、LTC2974、LTC2975、LTC2977、LTC2978、LTC2978AのEEPROMをプログラミングおよび検証するのに必要な回路が搭載されています。これがこの製品の唯一の目的です。DC1508Bには二枚貝の殻のようなプログラミング・ソケットが付属しています。EEPROMには工場出荷時のデフォルト構成が含まれています。工場出荷時のデフォルトに対応するLTpowerPlay *.projファイルはGUIで確認できます。

reference details image

DC2022A

LTC2975デモ用ボード:入力電力量モニタリングを備えた4つの電源マネージャ[DC1613が必要]

zoom

DC2022A

LTC2975デモ用ボード:入力電力量モニタリングを備えた4つの電源マネージャ[DC1613が必要]

LTC2975デモ用ボード:入力電力量モニタリングを備えた4つの電源マネージャ[DC1613が必要]

製品の詳細

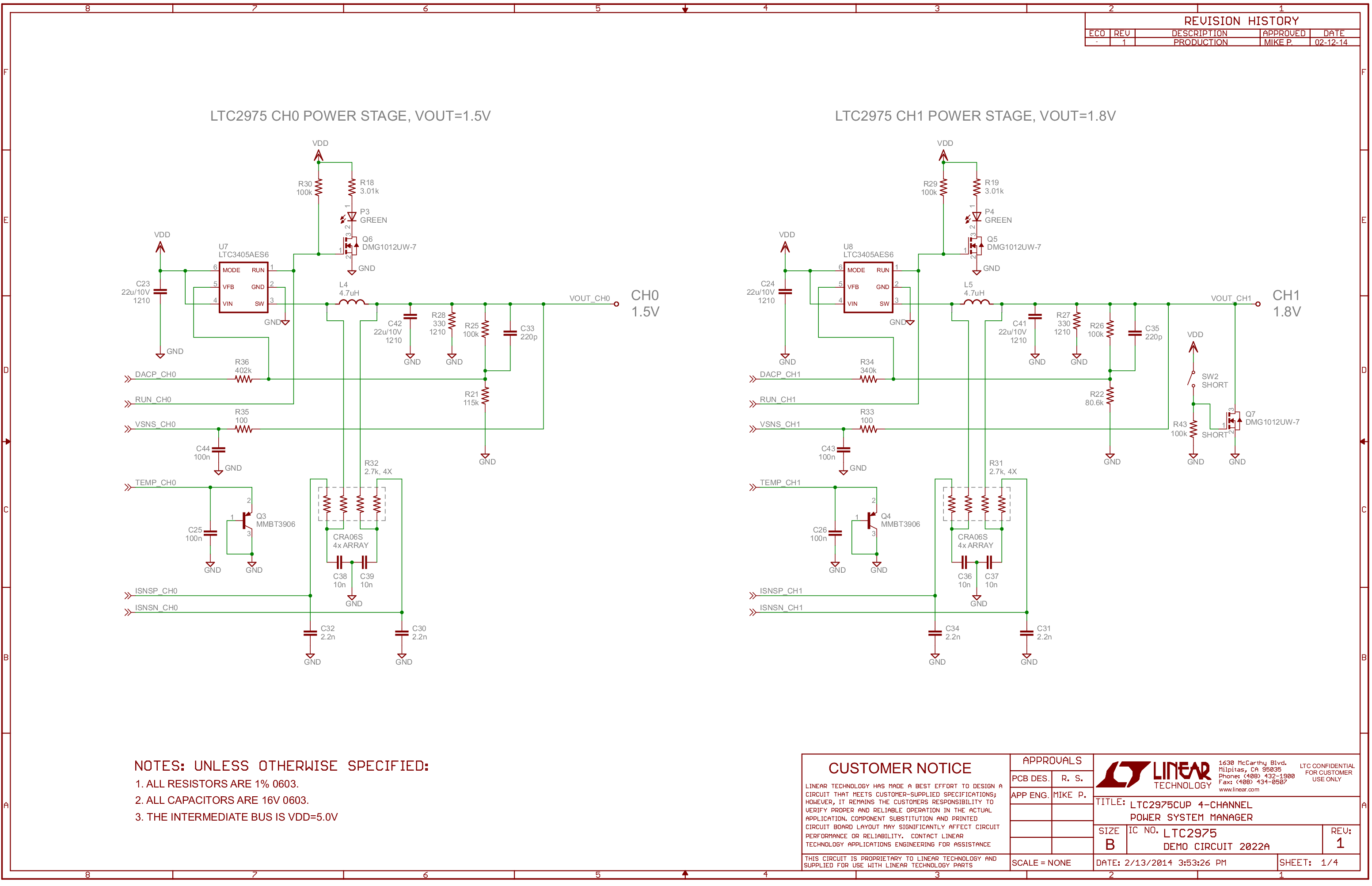

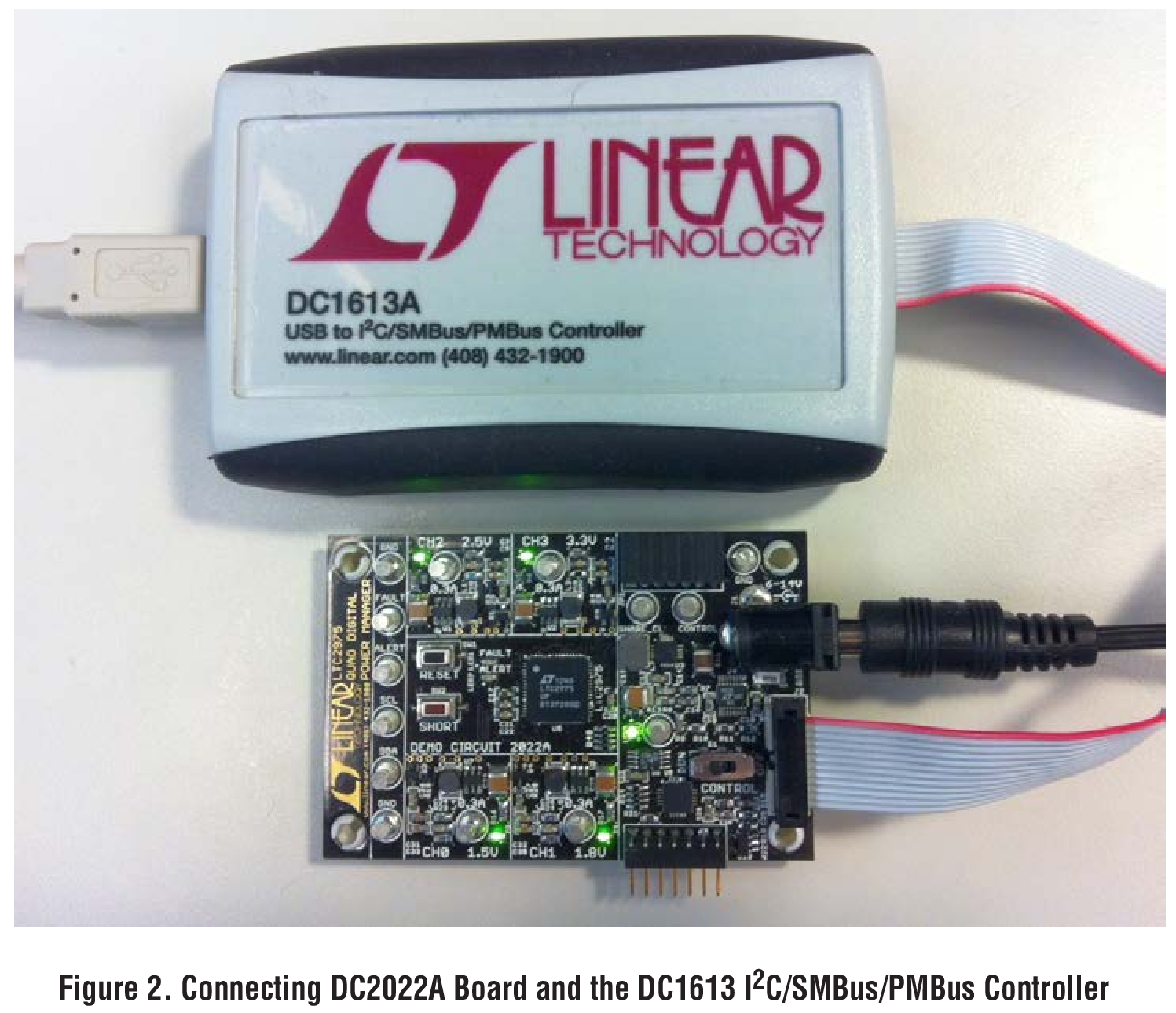

DC2022AはEEPROM内蔵4チャンネルI2C/SMBus/PMBus電源システム・マネージャであるLTC2975を紹介するデモンストレーション・システムです。LTC2975は4つの電源レールをモニタリングして制御します。LTC2975は入力電流と入力電圧もモニタリングし、それらの値は入力電力の計算と電力量の積算に使用されます。DC2022Aは4つの電源をシーケンス/トリム/マージン付け、監視、モニタリングし、故障ログを作成するLTC2975の機能をデモンストレーションします。各電源チャンネルの出力電圧がモニタリングされ、LTC2975は自身の内部ダイ温度もモニタリングします。

reference details image

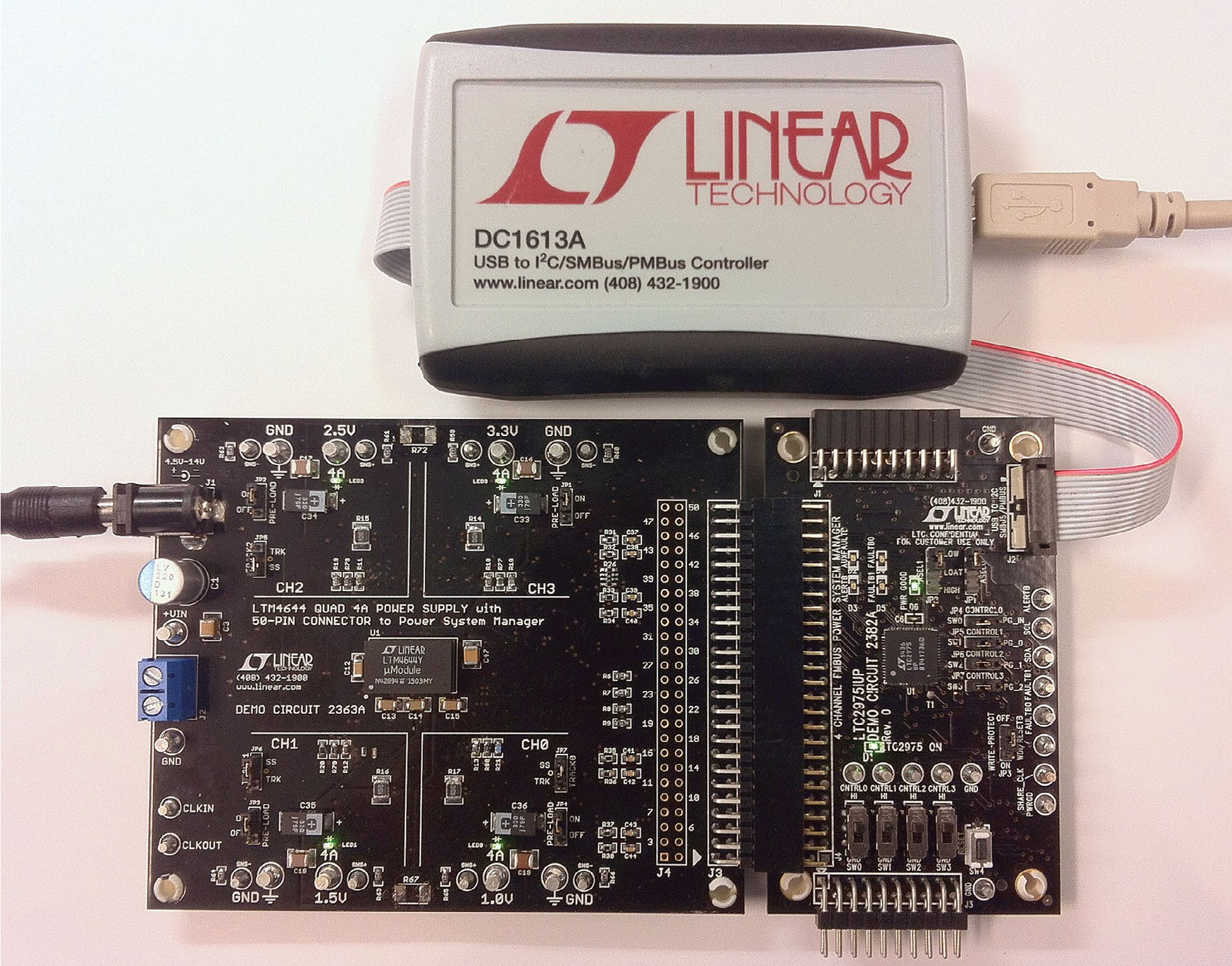

DC2428A

LTC2975デモ用ボード・セット | LTM4644-1クアッド4A電源マネージメント(DC2382A + DC2363Aを含む)[DC1613が必要]

zoom

DC2428A

LTC2975デモ用ボード・セット | LTM4644-1クアッド4A電源マネージメント(DC2382A + DC2363Aを含む)[DC1613が必要]

LTC2975デモ用ボード・セット | LTM4644-1クアッド4A電源マネージメント(DC2382A + DC2363Aを含む)[DC1613が必要]

製品の詳細

DC2428Aは、LTC2975電源システム・マネージャおよびLTM4644-1クアッド4A μModuleレギュレータ用の2ボード・デモンストレーション・システムです。DC2382Aには、電源システムでLTC2975を使用して4つの電源を制御するために必要なすべての回路が搭載されています。DC2363Aには4つの電源(LTM4644-1)が搭載されており、これらの電源はLTC2975が構成して制御します。DC2363AおよびDC2382Aデモ用ボードは、高度な4チャンネルのデジタル・プログラマブルな電源システムを提供します。

ツールおよびシミュレーション

ツールおよびシミュレーション 2

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入
