LTM4642

20V入力、デュアル4Aまたはシングル8A DC/DC μModuleレギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$18.83
機能
  • フォーム・ファクタの小さいデュアル4A電源
  • 広い入力電圧範囲:4.5V ~20V(CPWRバイアス時は最小2.375V)
  • 180°位相のずれたデュアル出力(4A DC)
  • 電圧範囲が0.6V ~5.5Vのデュアル出力
  • 出力電圧のトラッキング
  • 全DC出力電圧誤差:最大±1.5%

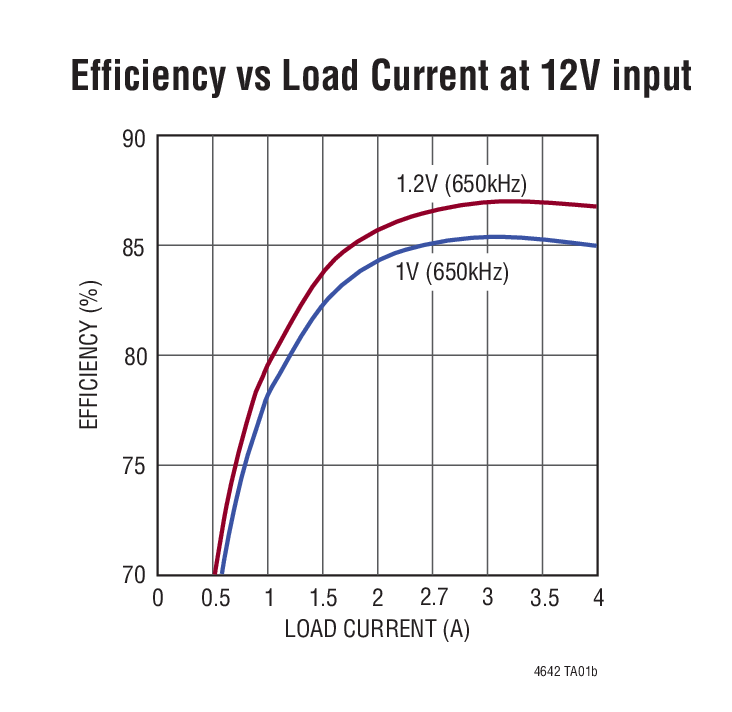

  • 効率:最大95%
  • 位相同期可能な固定周波数:600kHz ~1.4MHz
  • 固定オン時間、谷電流モード・アーキテクチャ
  • 並列電流分担
  • 選択可能なBurst Mode®動作
  • 出力過電圧保護および過電流保護

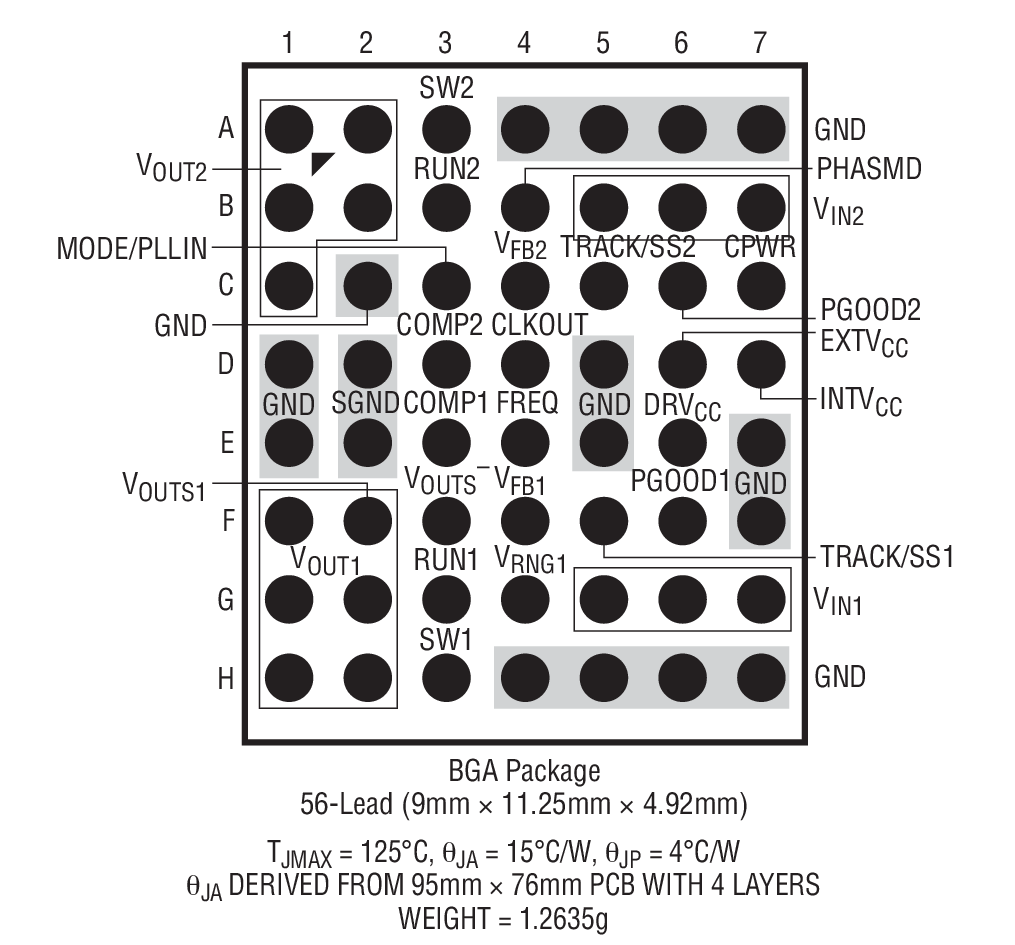

  • 9mm×11.25mm×4.92mm BGAパッケージ
製品概要
show more Icon

LTM4642は、完全なデュアル4Aまたはシングル8A降圧DC/DC μModule®(マイクロモジュール)レギュレータです。スイッチング・コントローラ、パワーFET、インダクタ、およびすべての支持部品がパッケージに搭載されています。LTM4642は、4.5V ~20V(外部CPWRバイアス使用時は最小2.375V)の入力電圧範囲で動作し、2つの出力をサポートしており、その電圧範囲は0.6V~5.5Vで1本の外付け抵抗で設定します。高効率設計により、出力ごとに4Aの連続電流(5Aのピーク電流)を供給します。

高いスイッチング周波数と谷電流モード・アーキテクチャにより、安定性を損なうことなく入力および負荷の変動に対するきわめて高速なトランジェント応答が可能です。2つの出力は位相を180°ずらすことにより、リップル・ノイズを最小限に抑え、入力/出力のコンデンサを減らします。

このパワー・モジュールは、9mm×11.25mm×4.92mmのBGAパッケージで供給されます。LTM4642は無鉛仕上げで、RoHSに準拠しています。


アプリケーション

  • 通信機器およびネットワーク機器
  • サーバ
  • FPGAの電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$18.83

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4642EY#PBF
  • HTML
  • HTML
LTM4642IY
  • HTML
  • HTML
LTM4642IY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM4642EY#PBF

製造中

LTM4642IY

製造中

LTM4642IY#PBF

製造中

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

7 23, 2019

- 19_0171

Notification of qualification of a new mold compound for the LTM4642 µModule Regulator

LTM4642EY#PBF

製造中

LTM4642IY

製造中

LTM4642IY#PBF

製造中

3 13, 2019

- 19_0035

Notification of Additional Assembly Location, ASE Korea for LTM4642

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM4642EY#PBF

製造中

LTM4642IY

製造中

LTM4642IY#PBF

製造中

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

7 23, 2019

- 19_0171

arrow down

Notification of qualification of a new mold compound for the LTM4642 µModule Regulator

LTM4642EY#PBF

製造中

LTM4642IY

製造中

LTM4642IY#PBF

製造中

3 13, 2019

- 19_0035

arrow down

Notification of Additional Assembly Location, ASE Korea for LTM4642

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

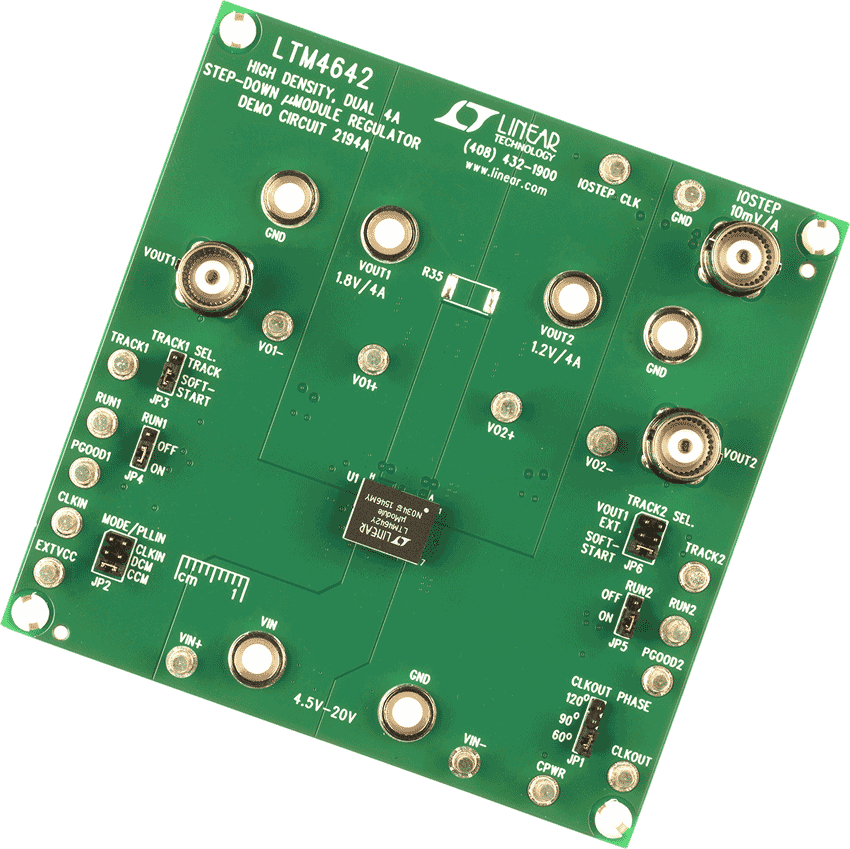

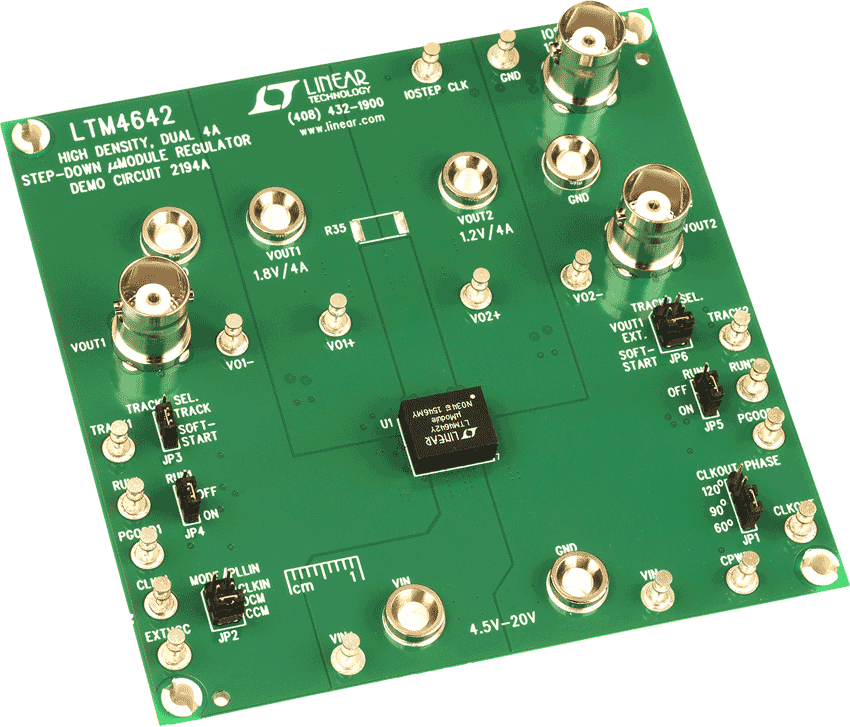

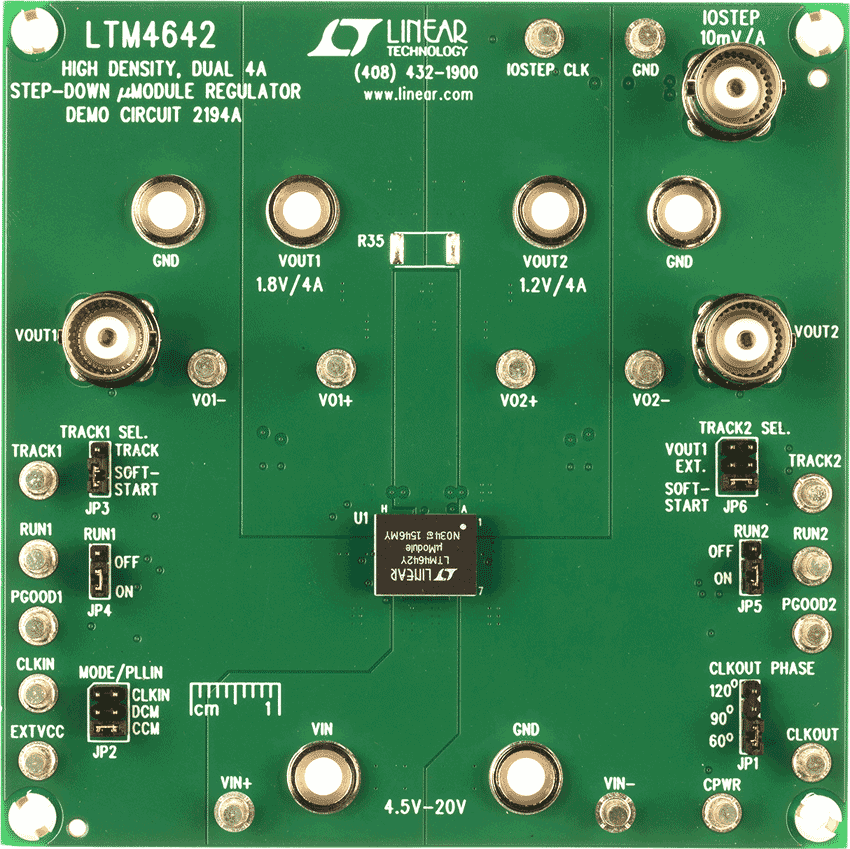

DC2194A

LTM4642 Demo Board | Dual Buck μModule Regulator, 2.5V ≤ VIN ≤ 20VIN, VOUT1 = 1.8V @ 4A, VOUT2 = 1.2V @ 4A

zoom

DC2194A

LTM4642 Demo Board | Dual Buck μModule Regulator, 2.5V ≤ VIN ≤ 20VIN, VOUT1 = 1.8V @ 4A, VOUT2 = 1.2V @ 4A

LTM4642 Demo Board | Dual Buck μModule Regulator, 2.5V ≤ VIN ≤ 20VIN, VOUT1 = 1.8V @ 4A, VOUT2 = 1.2V @ 4A

製品の詳細

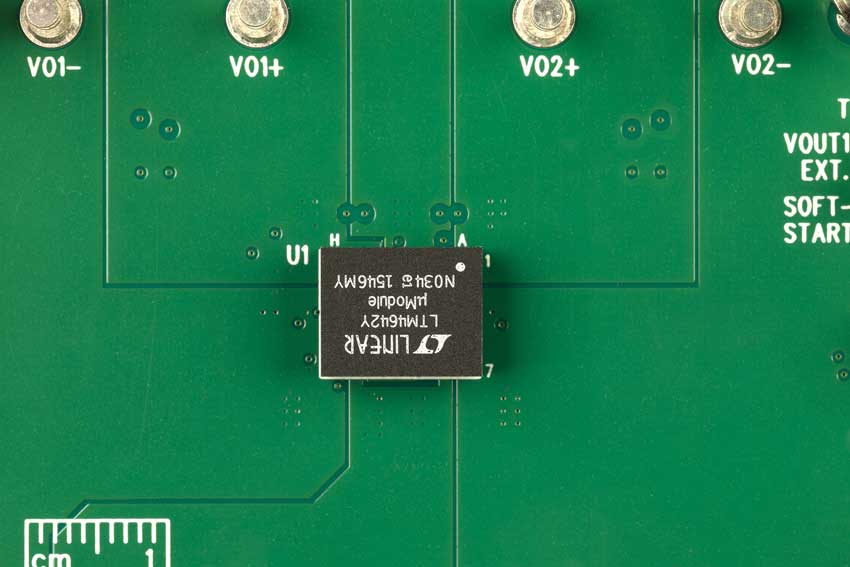

Demonstration circuit of DC2194A features the LTM4642IY, the wide input voltage, high efficiency and power density, dual 4A or single 8A DC/DC step-down μModule regulator. The step-down regulator operates from an input voltage range of 4.5V to 20V (or 2.5V min. with 5V external bias voltage at CPWR) and provides an adjustable output voltage range from 0.6V to 5V at 4A load current per channel. The part is capable of operating in dual phase single output, delivers up to 8A load current with interleaved two phases at 180 degrees. Differential output voltage sensing is available on Channel 1 for applications requiring more accurate output load regulation. A user-selectable mode input is provided to allow users to trade off ripple noise for light load efficiency: Discontinuous Mode (DCM) of operation delivers higher efficiency at light load while Continuous Conduction Mode (CCM) is preferred for noise sensitive applications.





ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

リファレンス・デザイン

リファレンス・デザイン 1

Stratix 10 GX PCIE FPGA Development Kit

zoomopens a dialog

intel-stratix-10-fpga-pcie-development-kit

intel-stratix-10-fpga-pcie-development-kit

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with Intel PSG to develop verified power solutions that optimize cost, size and efficiency in high performance applications.
  • The validated power solutions include uModules power products that address time and space constraints while delivering high efficiency, reliability, and low noise.
  • The actual power tree represents the best solution at time of design.
  • A recommended power tree has also been included to present the ideal solution at time of Stratix 10 GX PCIe development kit release. An updated alternate version of the power tree represents the latest solutions available from Analog Devices. For many applications, an intermediate rail is not ideal, so recommendations an alternate power tree that allow for direct power conversion from 12V input is provided below.
詳細なリファレンス・デザインを表示 external link
