デュアルI2C電源モニタおよびマージニング・コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$4.18
特長
  • リファレンスを内蔵し、全未調整誤差が±0.5%未満の14ビットΔΣA/Dコンバータ
  • 1倍電圧バッファ付きデュアル8ビットIDAC
  • リニア電圧サーボがIDAC出力をランプアップまたはランプダウンすることによって電源電圧を調整
  • I2Cバス・インタフェース(SMBus互換)
  • ユーザ設定可能な広範囲のフォルト・モニタ
  • 温度センサを内蔵
  • 4mm × 5mmの24ピンQFNパッケージで供給
製品概要
show more Icon

LTC2970は、SMBus互換のI2Cバス・インタフェースを備えたデュアル電源モニタおよびマージニング・コントローラです。低ドリフトのリファレンスと14ビットΔΣA/Dコンバータを内蔵しているので、電源電圧、負荷電流、または内部のダイ温度を正確に測定できます。設定可能な過電圧フォルト状態と低電圧フォルト状態については、フォルト管理によってALERTをアサートすることができます。電圧バッファ内蔵の2つの8ビットIDACにより、DC/DCコンバータ出力電圧を高精度にプログラムできます。また、ADCを使用して電源を目的の電圧に自動的にサーボ制御するようIDACを設定できます。LTC2970-1には、複数の電源を制御方式でオン/オフできるトラッキング機能が追加されています。

バスのアドレスは、ASEL0ピンとASEL1ピンを結線することにより、可能な9種類の組み合わせのいずれかに設定されます。LTC2970/ LTC2970-1は、24ピンの4mm × 5mm QFNパッケージに収容されています。


アプリケーション

  • デュアル電源電圧サーボ
  • 電源電圧および電流のモニタ
  • プログラム可能な電源
  • プログラム可能なリファレンス

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$4.18

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2970CUFD#PBF
  • HTML
  • HTML
LTC2970CUFD#TRPBF
  • HTML
  • HTML
LTC2970CUFD-1#PBF
  • HTML
  • HTML
LTC2970CUFD-1#TRPBF
  • HTML
  • HTML
LTC2970HUFD#PBF
  • HTML
  • HTML
LTC2970HUFD#TRPBF
  • HTML
  • HTML
LTC2970HUFD-1#PBF
  • HTML
  • HTML
LTC2970HUFD-1#TRPBF
  • HTML
  • HTML
LTC2970IUFD#PBF
  • HTML
  • HTML
LTC2970IUFD#TRPBF
  • HTML
  • HTML
LTC2970IUFD-1#PBF
  • HTML
  • HTML
LTC2970IUFD-1#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC2467A

LTC2970 Linduino One Shield [Requires DC2026, Optional DC1613]

zoom

DC2467A

LTC2970 Linduino One Shield [Requires DC2026, Optional DC1613]

LTC2970 Linduino One Shield [Requires DC2026, Optional DC1613]

製品の詳細

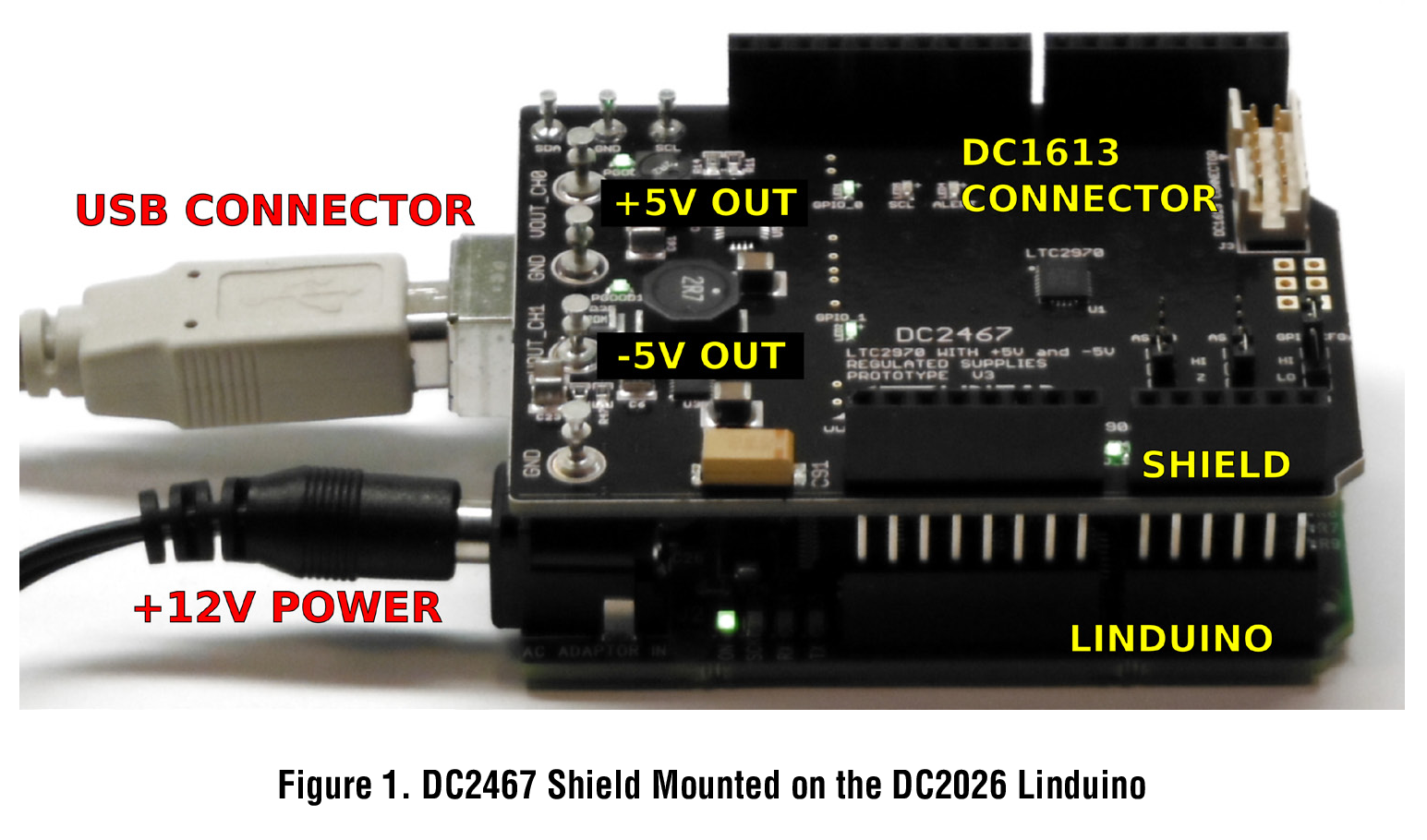

The DC2467 Linduino® shield is a demonstration system for the LTC2970 dual power supply monitor and margining controller. The LTC2970 provides a rich set of features for monitoring and controlling two power rails, including monitoring supply voltage and current, detecting faults in voltage and current, margining the supply voltage high or low, measuring temperature, and turning the supplies on and off through GPIO pins. It is fully accessible through the built-in I2C bus, which allows it to communicate with an external microcontroller or other I2C bus master.

reference details image

DC980A/B

LTC2970 Demo Board | Dual Power Supply Monitor and Margining Controller [Requires DC590]

zoom

DC980A/B

LTC2970 Demo Board | Dual Power Supply Monitor and Margining Controller [Requires DC590]

LTC2970 Demo Board | Dual Power Supply Monitor and Margining Controller [Requires DC590]

製品の詳細

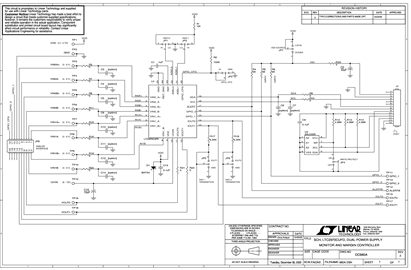

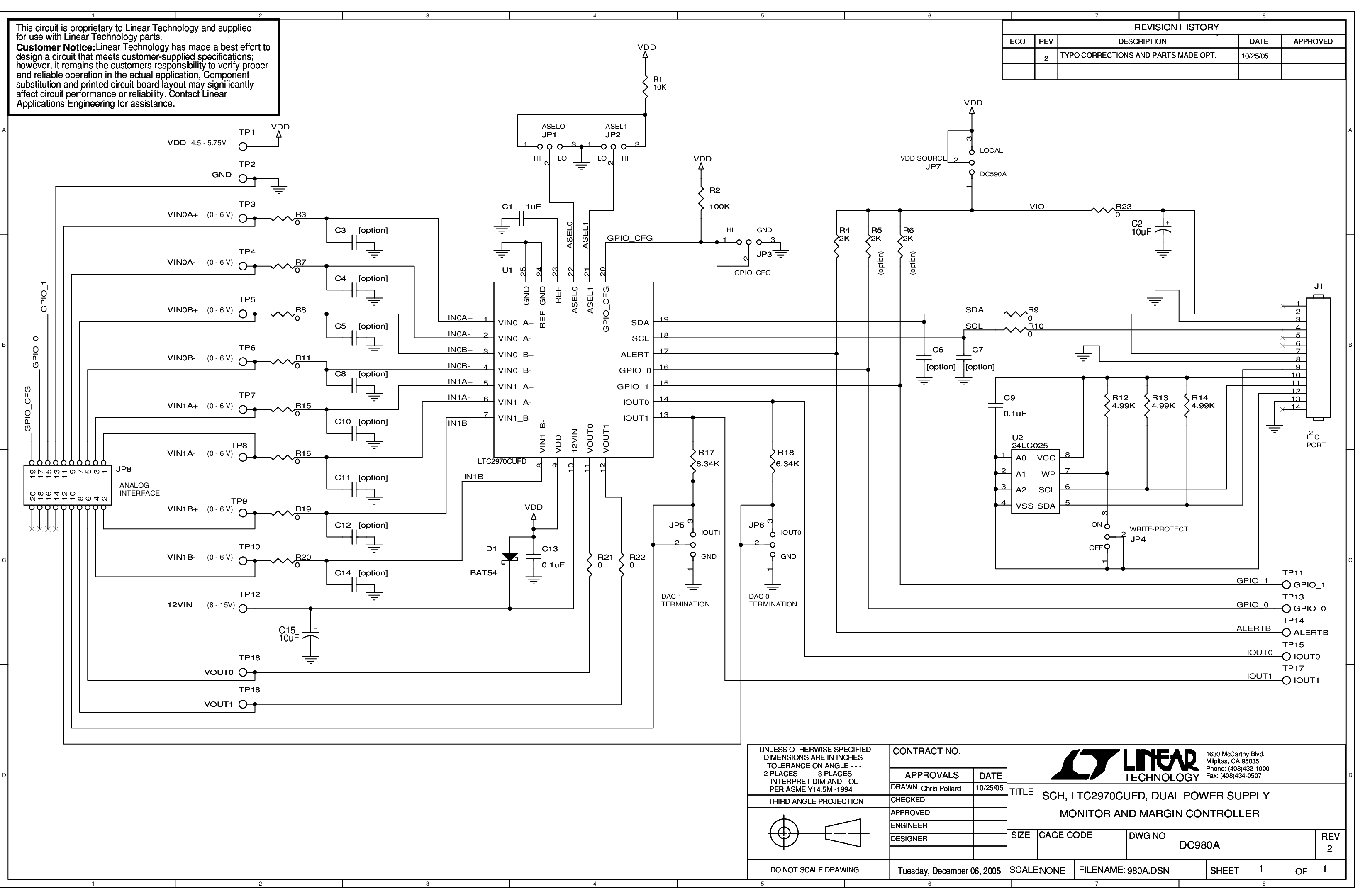

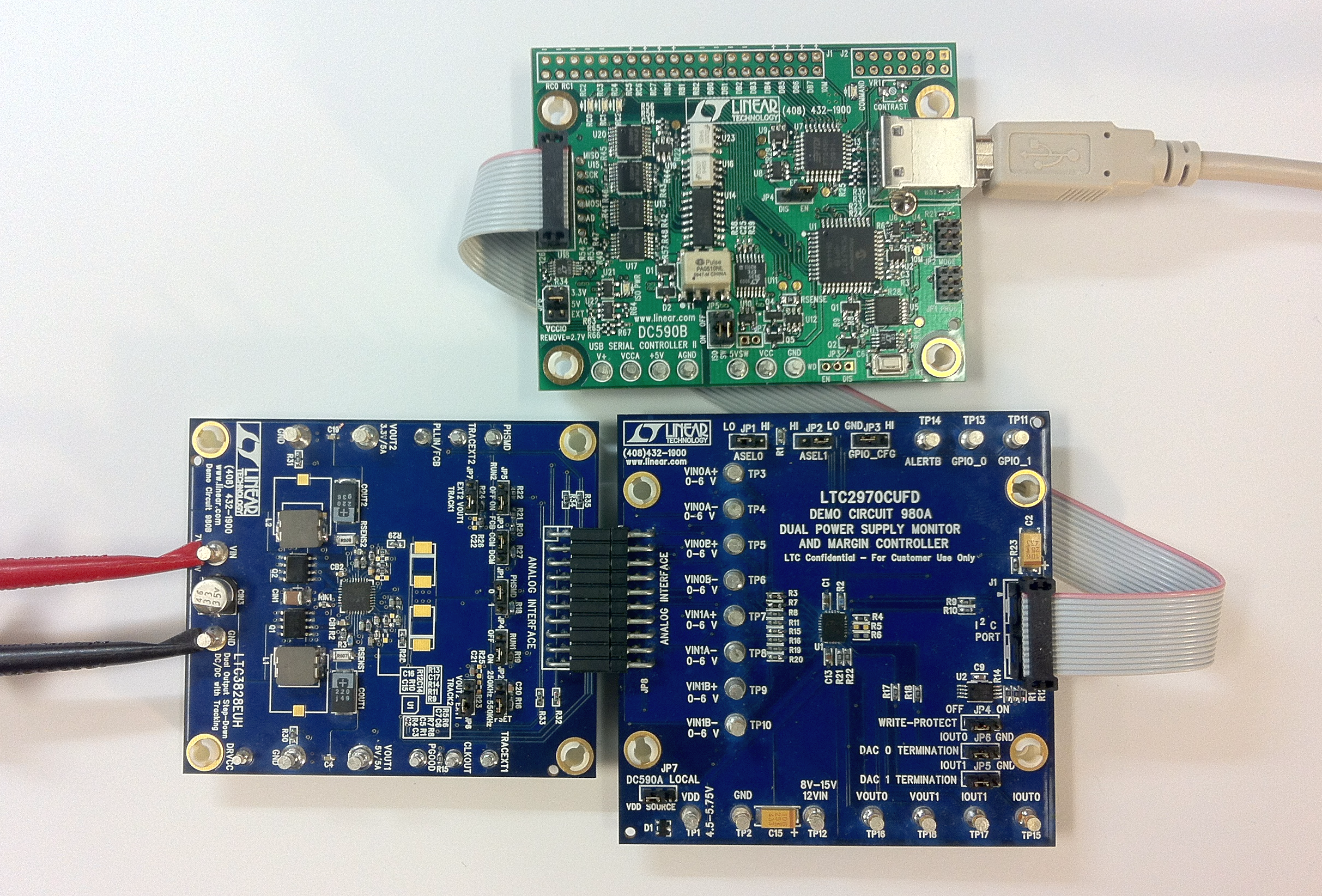

The DC980A and DC980B are a demonstration system that showcases the LTC2970, a dual power supply monitor and margining controller with an I2C interface. The DC980A board contains the LTC2970 device and the DC980B board contains the LTC3828 dual DC/DC controller. The two boards interface to each other via a 20-pin connector. The DC980B board features the LTC3828 dual output, 2-phase synchronous buck regulator. The LTC2970’s two voltage-buffered, 8-bit IDACs allow highly accurate margining of the LTC3828’s output voltages. The IDACs can be configured to automatically servo the power supplies to a desired voltage using the ADC for feedback. The DC980B comes preconfigured with 3.3V and 5V power supply rail voltages.
