LTC2933: EEPROMを内蔵したプログラム可能な6電圧スーパーバイザ データシート (Rev. )6/2/2014PDF516K
製品概要
機能と利点
- 6つの電源を監視
- UVおよびOVの作動点をI2Cで調整可能
- 保証しきい値精度：±1%
- I2C/SMBusインタフェース
- EEPROM内蔵
- 1チャネル当たりのプログラム可能なしきい値：256種類
- 1チャネル当たり最大3つの範囲設定
- 2つの汎用入力
- 3つの汎用入力/出力
- プログラム可能な出力遅延
- 電源電圧範囲：3.4V～13.9V
- 電源電圧の電力を共有：V1～V4
- 5mm × 4mmの16ピンDFNパッケージおよびSSOPパッケージ
製品概要
LTC2933は、最大6つの電源電圧入力を同時にモニタできるEEPROM書き換え可能な電圧スーパーバイザです。各電圧検出器は、さまざまな範囲および増分でプログラム可能な過電圧/低電圧しきい値の機能を備えています。
2つの汎用入力（GPI）は、プログラム可能な手動リセット（MR）入力、UVディスエーブル（UVDIS）入力、マージン（MARG）入力、または補助コンパレータ（AUXC）入力として設定できます。3つの汎用ピン（GPIO）は入力動作または出力動作に応じて設定できます。GPIOピンは、入力として設定した場合、出力として設定した他のGPIOに対応付けることができます。GPIOピンはALERT出力またはフォルト出力として設定することもできます。フォルトはプログラム可能な復旧時間の遅延を使用して設定できます。出力のタイプおよび極性を設定することもできます。
状態レジスタと履歴レジスタはフォルトを記録し、I2Cインタフェースを介してポーリングすることができます。フォルト・ログのスナップショットも内部のEEPROMにバックアップされます。すべてのパラメータはI2Cインタフェースを介してプログラムできます。環境設定EEPROMにより、ソフトウェアを追加せずに自律動作がサポートされます。
アプリケーション
- 高可用性のコンピュータ・システム
- ネットワーク・サーバ
- 通信機器
- データ・ストレージ
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (3)
参考資料
-
R567 Reliability Data3/23/2018PDF122K
-

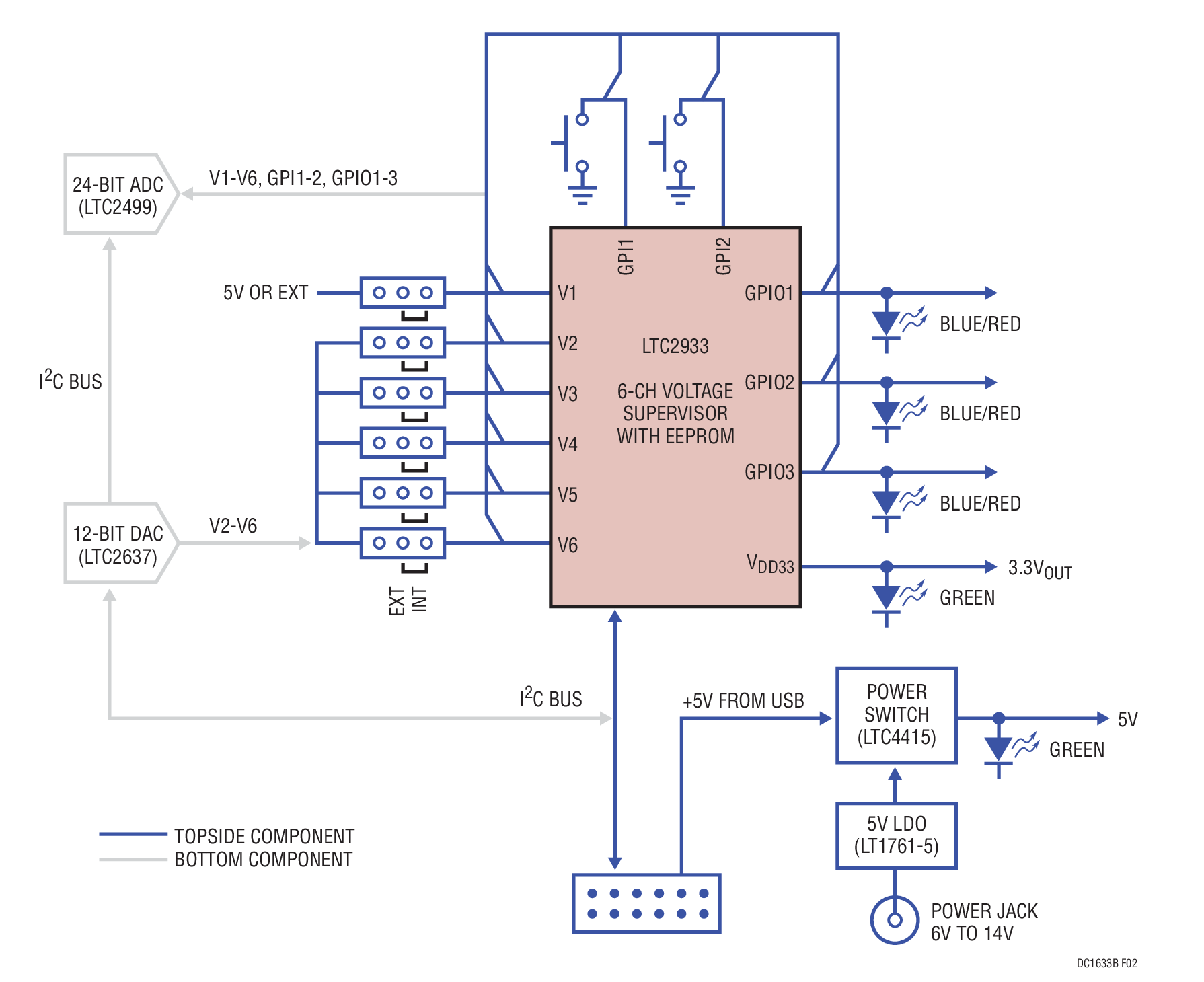

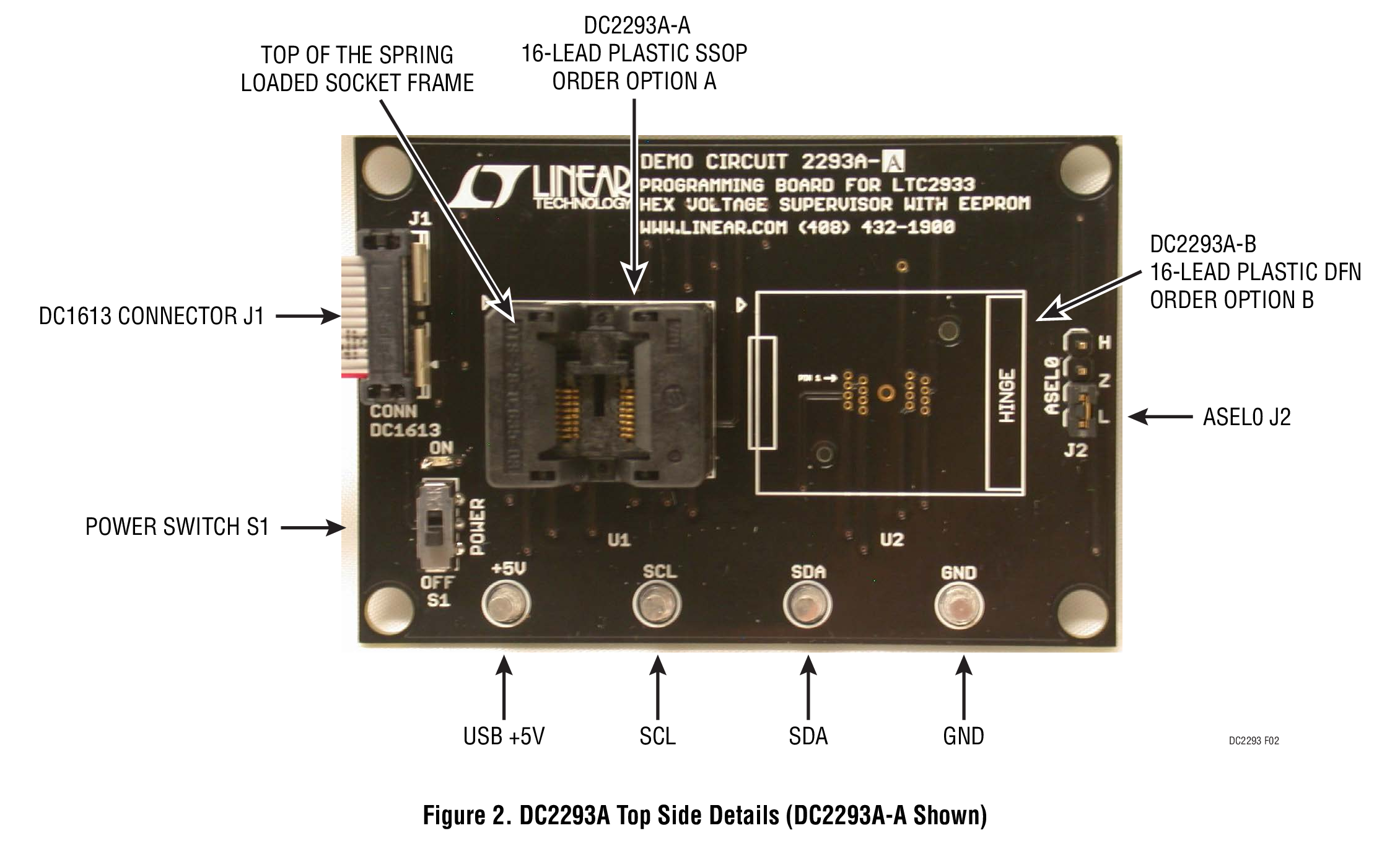

DC2293A - Demo Manual1/25/2016PDF1M
-

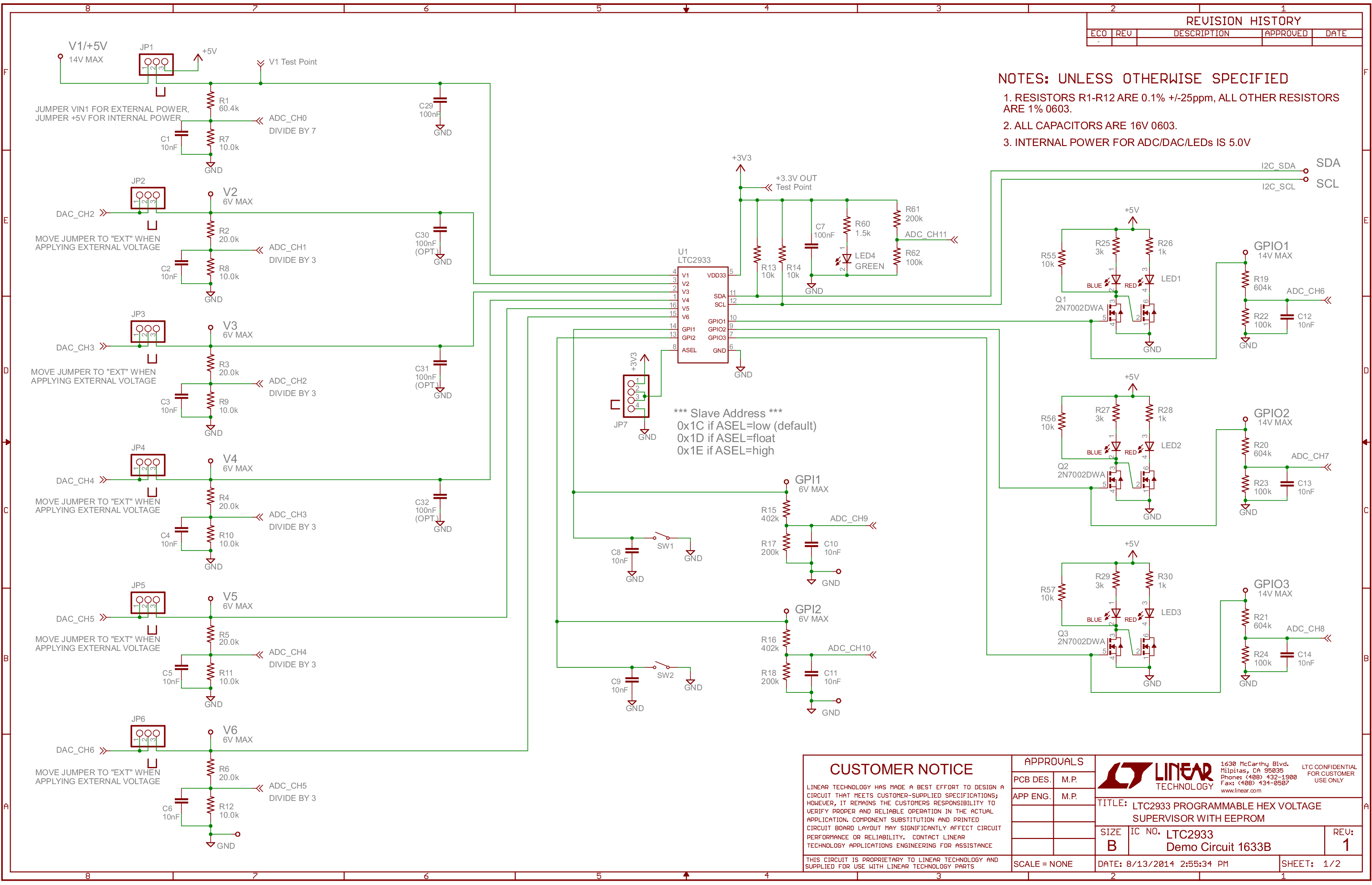

DC1633B - Demo Manual11/11/2014PDF1M
-
Power System Manager and Super Sequencer Selection Guide2/23/2018PDF4M
-
Voltage Monitors & Supervisors Quick Guide4/4/2017PDF741K
-
Digital Power System Management4/4/2017PDF1M
-
Programmable Hex Voltage Supervisors1/23/2015PDF827K
-
I2C Programmable Multichannel Voltage Supervisors with EEPROM4/1/2015 LT Journal
ツールおよびシミュレーション
Linduino
Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。
設計ツール
LTpowerPlay®
LTpowerPlay® は、旧リニアテクノロジーのデジタル・パワー・マネージメント（PSM）製品をサポートする強力なWindowsベースの開発環境です。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC2933CDHD#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead DFN (5mm x 4mm w/ EP) | |
| LTC2933CDHD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead DFN (5mm x 4mm w/ EP) | |
| LTC2933CGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC2933CGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC2933IDHD#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead DFN (5mm x 4mm w/ EP) | |
| LTC2933IDHD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead DFN (5mm x 4mm w/ EP) | |
| LTC2933IGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC2933IGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R567 Reliability Data |
