LTC2936

EEPROMおよびコンパレータ出力を内蔵したプログラム可能な6電圧スーパーバイザ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$6.67
特長
  • カスタム・プログラミングされたデバイスを発注
  • 6つの電源を監視
  • UVおよびOVの作動点をI2Cで調整可能
  • 保証しきい値精度:±1%(最大)
  • I2C/SMBusインタフェース
  • EEPROM内蔵
  • 6つのコンパレータ出力
  • 短いコンパレータ応答時間:7.5μs
  • 1チャネル当たりのプログラム可能なしきい値:256種類
  • 1チャネル当たり3つの範囲設定
  • 2つの汎用入力
  • 3つの汎用入力/出力
  • プログラム可能な出力遅延
  • 3.3Vまたは3.4V~13.9Vの電源で動作可能
  • 24ピン(4mm × 5mm)QFNパッケージおよびSSOPパッケージ
製品概要
show more Icon

LTC2936は、最大6つの電源電圧入力を同時にモニタできるEEPROM書き換え可能な電圧スーパーバイザです。各電圧検出器は、さまざまな範囲および増分でI2Cを介してプログラム可能な過電圧/低電圧しきい値機能を備えており、専用のコンパレータ出力を内蔵しています。

2つの汎用入力(GPI)は、プログラム可能な手動リセット(MR)入力、UVディスエーブル(UVDIS)入力、マージン(MARG)入力、書き込み防止(WP)入力または補助コンパレータ(AUXC)入力として設定できます。3つの汎用ピン(GPIO)は入力動作または出力動作に応じて設定できます。GPIOピンは、入力として設定した場合、出力として設定した他のGPIOに対応付けることができます。GPIOピンはALERT出力またはフォルト出力として設定することもできます。フォルトはプログラム可能な復旧時間の遅延を使用して設定できます。出力のタイプおよび極性を設定することもできます。

状態レジスタと履歴レジスタはフォルトを記録し、I2Cインタフェースを介してポーリングすることができます。フォルトのスナップショットも内部のEEPROMにバックアップされます。すべてのパラメータはI2Cインタフェースを介してプログラムできます。環境設定EEPROMにより、ソフトウェアを追加せずに自律動作がサポートされます。


アプリケーション

  • 高可用性のコンピュータ・システム
  • ネットワーク・サーバ
  • 通信機器
  • データ・ストレージ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$6.67

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2936CGN#PBF
  • HTML
  • HTML
LTC2936CGN#TRPBF
  • HTML
  • HTML
LTC2936CUFD#PBF
  • HTML
  • HTML
LTC2936CUFD#TRPBF
  • HTML
  • HTML
LTC2936IGN#PBF
  • HTML
  • HTML
LTC2936IGN#TRPBF
  • HTML
  • HTML
LTC2936IUFD#PBF
  • HTML
  • HTML
LTC2936IUFD#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 10, 2022

- 22_0177

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC2936CGN#PBF

製造中

LTC2936CGN#TRPBF

製造中

LTC2936IGN#PBF

製造中

LTC2936IGN#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 10, 2022

- 22_0177

arrow down

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC2936CGN#PBF

製造中

LTC2936CGN#TRPBF

製造中

LTC2936IGN#PBF

製造中

LTC2936IGN#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

DC2450A-A

LTC2936 QFN-24 Package Socketed Programming Board [Requires DC1613]

zoom

DC2450A-A

LTC2936 QFN-24 Package Socketed Programming Board [Requires DC1613]

LTC2936 QFN-24 Package Socketed Programming Board [Requires DC1613]

製品の詳細

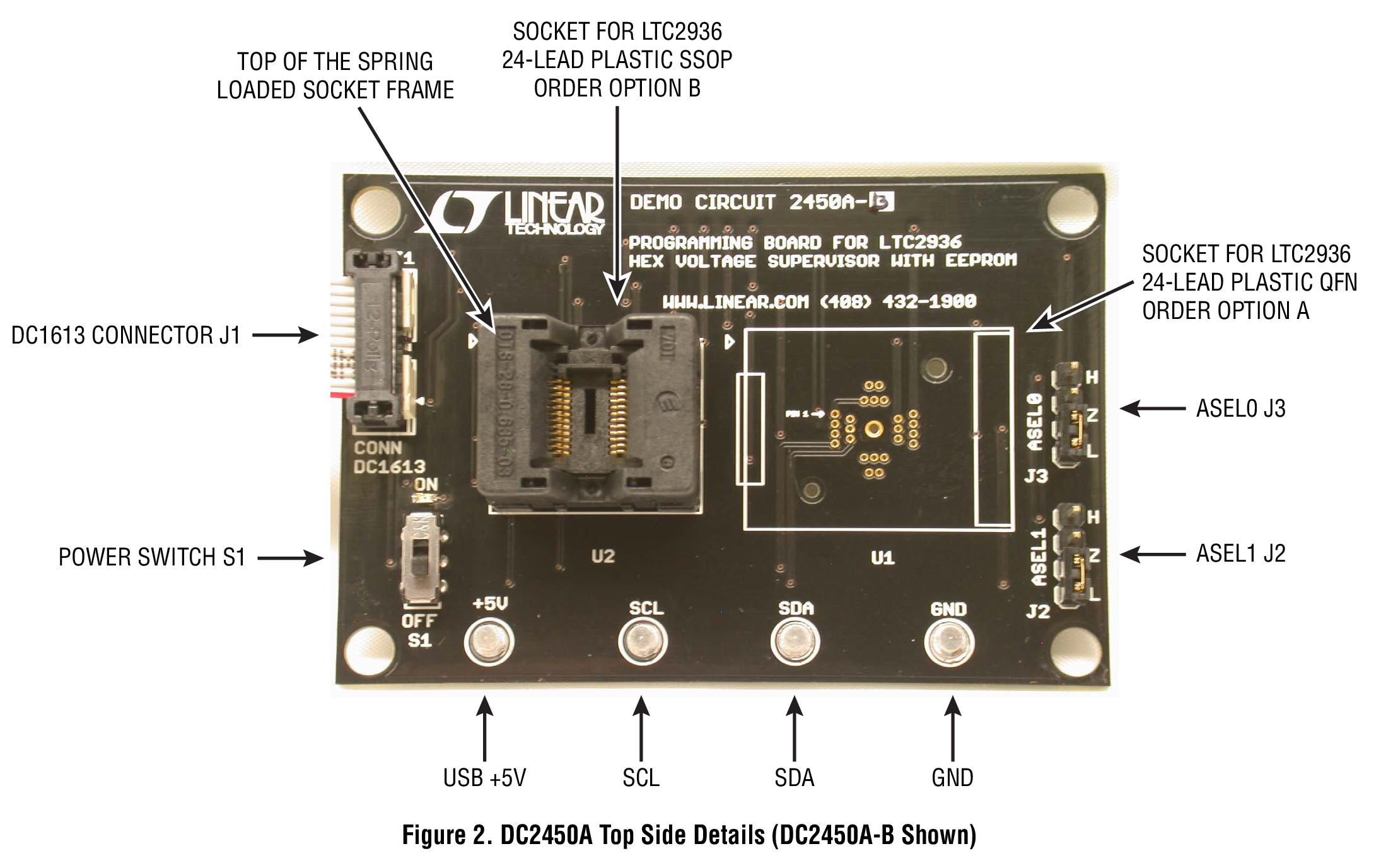

The DC2450A programming board contains the circuitry needed to program and verify the EEPROM of the LTC2936. This is its sole purpose. The LTC2936 comes in either a 24-pin SSOP or a 24-pin QFN package. The DC2450A-A supports the QFN and the DC2450A-B supports the SSOP package.
