LTM4627

15A DC/DC μModuleレギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 7
1Ku当たりの価格 最低価格:$21.18
特長
  • 完全な15Aスイッチ・モード電源
  • 広い入力電圧範囲:4.5V~20V
  • 出力電圧範囲:0.6V~5V
  • 全DC出力電圧誤差:±1.5%
  • 差動リモート検出アンプによる高精度レギュレーション
  • 電流モード制御/高速トランジェント応答
  • 周波数同期
  • 並列接続による電流分担(最大60A)
  • パルス・スキップ動作またはBurst Mode®動作を選択可能
  • ソフトスタート/電圧トラッキング
  • 効率:最大93%(12V入力、3.3V出力)
  • 過電流フォールドバック保護
  • 出力過電圧保護
  • 表面実装面積が小さく、高さの低い(15mm × 15mm × 4.32mm)LGAパッケージと(15mm × 15mm × 4.92mm)BGAパッケージ
製品概要
show more Icon

LTM4627は、15A出力の完全な高効率スイッチモードDC/DC電源です。スイッチング・コントローラ、パワーFET、インダクタ、および補償部品がパッケージに搭載されています。LTM4627は、4.5V~20Vの入力電圧範囲で動作し、0.6V~5Vの出力電圧範囲をサポートしており、出力電圧は1本の外付け抵抗で設定されます。必要な入力コンデンサおよび出力コンデンサはわずか数個です。

電流モード動作により、最大4つのLTM4627レギュレータによる高精度の電流分担が可能であり、最大60Aの出力を供給できます。高いスイッチング周波数と電流モード・アーキテクチャにより、安定性を損なうことなく入力および負荷の変動に対するきわめて高速なトランジェント応答が可能です。このデバイスは、周波数同期、マルチフェーズ/電流分担動作、Burst Mode動作、出力電圧トラッキングによる電源レールのシーケンシングをサポートしています。

LTM4627は、熱特性の改善された15mm × 15mm × 4.32mm LGAパッケージと15mm × 15mm × 4.92mm BGAパッケージで供給されます。LTM4627は、SnPb(BGA)またはRoHS準拠の端子仕上げで供給されます。


アプリケーション

  • 通信サーバおよびネットワーク機器
  • ATCAカードおよびストレージ・カード
  • 産業用機器
  • 医療用システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 7
1Ku当たりの価格 最低価格:$21.18

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4627EV#PBF
  • HTML
  • HTML
LTM4627EY#PBF
  • HTML
  • HTML
LTM4627IV#PBF
  • HTML
  • HTML
LTM4627IY
  • HTML
  • HTML
LTM4627IY#PBF
  • HTML
  • HTML
LTM4627MPY
  • HTML
  • HTML
LTM4627MPY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 28, 2021

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTM4627EV#PBF

製造中

LTM4627EY#PBF

製造中

LTM4627IV#PBF

製造中

LTM4627IY

製造中

LTM4627IY#PBF

製造中

LTM4627MPY

製造中

LTM4627MPY#PBF

製造中

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM4627EV#PBF

製造中

LTM4627EY#PBF

製造中

LTM4627IV#PBF

製造中

LTM4627IY

製造中

LTM4627IY#PBF

製造中

LTM4627MPY

製造中

LTM4627MPY#PBF

製造中

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4627EV#PBF

製造中

LTM4627EY#PBF

製造中

LTM4627IV#PBF

製造中

LTM4627IY

製造中

LTM4627IY#PBF

製造中

LTM4627MPY

製造中

LTM4627MPY#PBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 28, 2021

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTM4627EV#PBF

製造中

LTM4627EY#PBF

製造中

LTM4627IV#PBF

製造中

LTM4627IY

製造中

LTM4627IY#PBF

製造中

LTM4627MPY

製造中

LTM4627MPY#PBF

製造中

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM4627EV#PBF

製造中

LTM4627EY#PBF

製造中

LTM4627IV#PBF

製造中

LTM4627IY

製造中

LTM4627IY#PBF

製造中

LTM4627MPY

製造中

LTM4627MPY#PBF

製造中

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4627EV#PBF

製造中

LTM4627EY#PBF

製造中

LTM4627IV#PBF

製造中

LTM4627IY

製造中

LTM4627IY#PBF

製造中

LTM4627MPY

製造中

LTM4627MPY#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

DC1669B

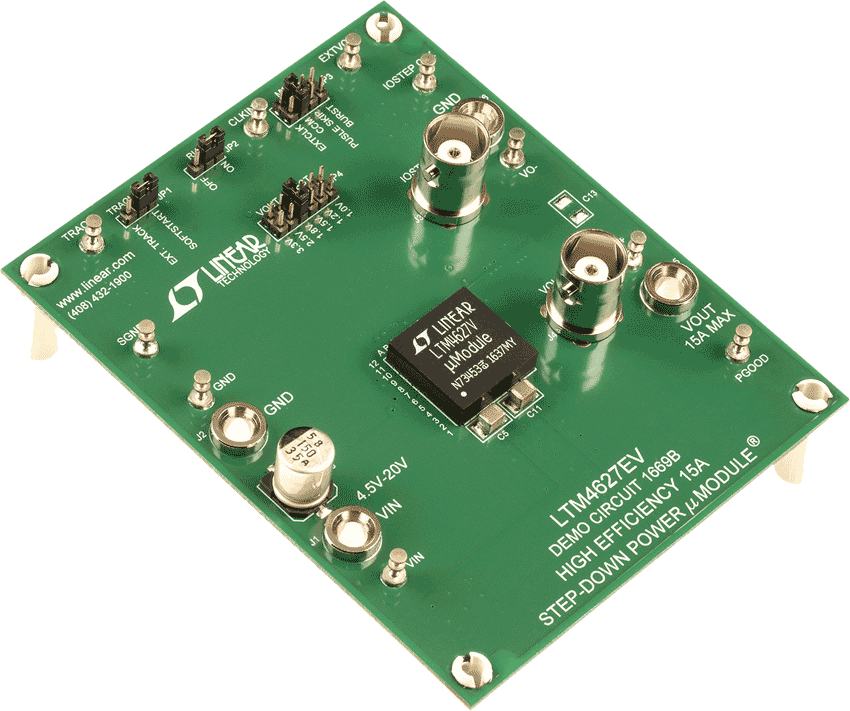

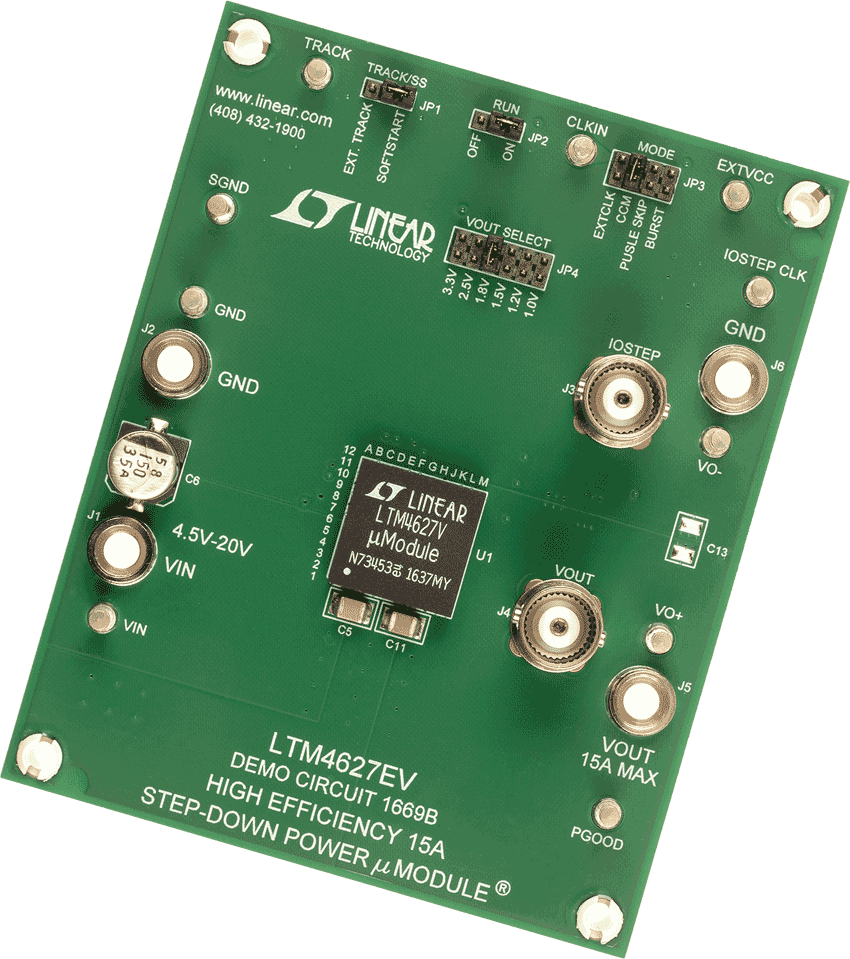

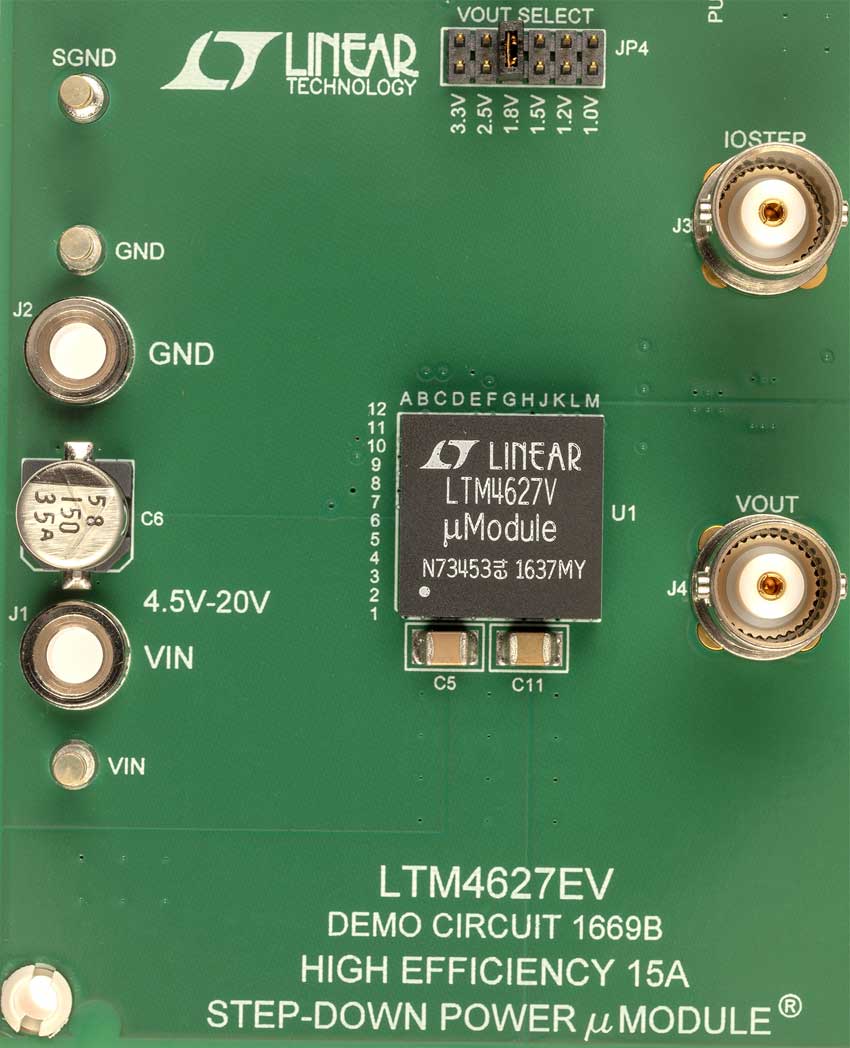

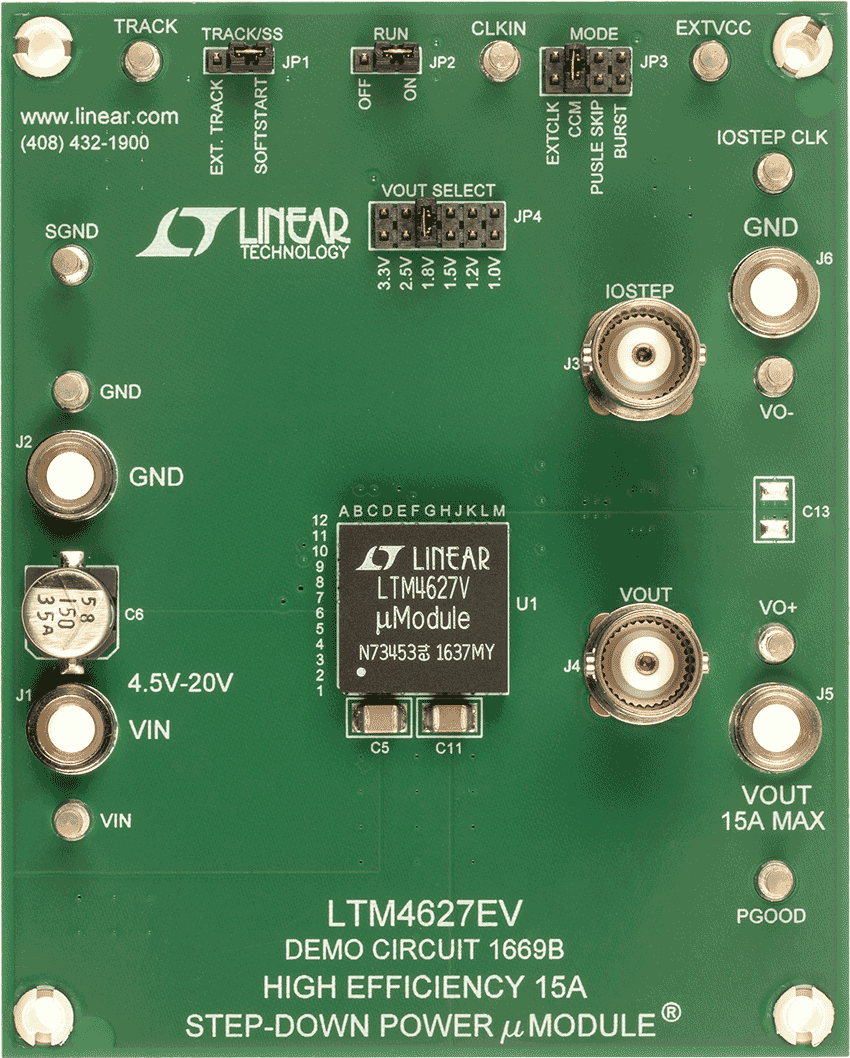

LTM4627EV 15A Step‐Down μModule Regulator
