LTM4620

デュアル13Aまたはシングル26A DC/DC µModuleレギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 7
1Ku当たりの価格 最低価格:$35.30
特長
  • 完全な独立型デュアル出力電源
  • デュアル13A出力またはシングル26A出力
  • 広い入力電圧範囲:4.5V~16V
  • 出力電圧範囲:0.6V~2.5V
  • 全DC出力電圧誤差:最大±1.5%
  • 複数のLTM4620によるマルチフェーズ電流分担:最大100A
  • 差動リモート検出アンプ
  • 電流モード制御/高速トランジェント応答
  • 調整可能なスイッチング周波数
  • 過電流フォールドバック保護
  • 周波数同期
  • 内部温度モニタ
  • 出力過電圧保護
  • SnPb仕上げまたはRoHS準拠の仕上げ

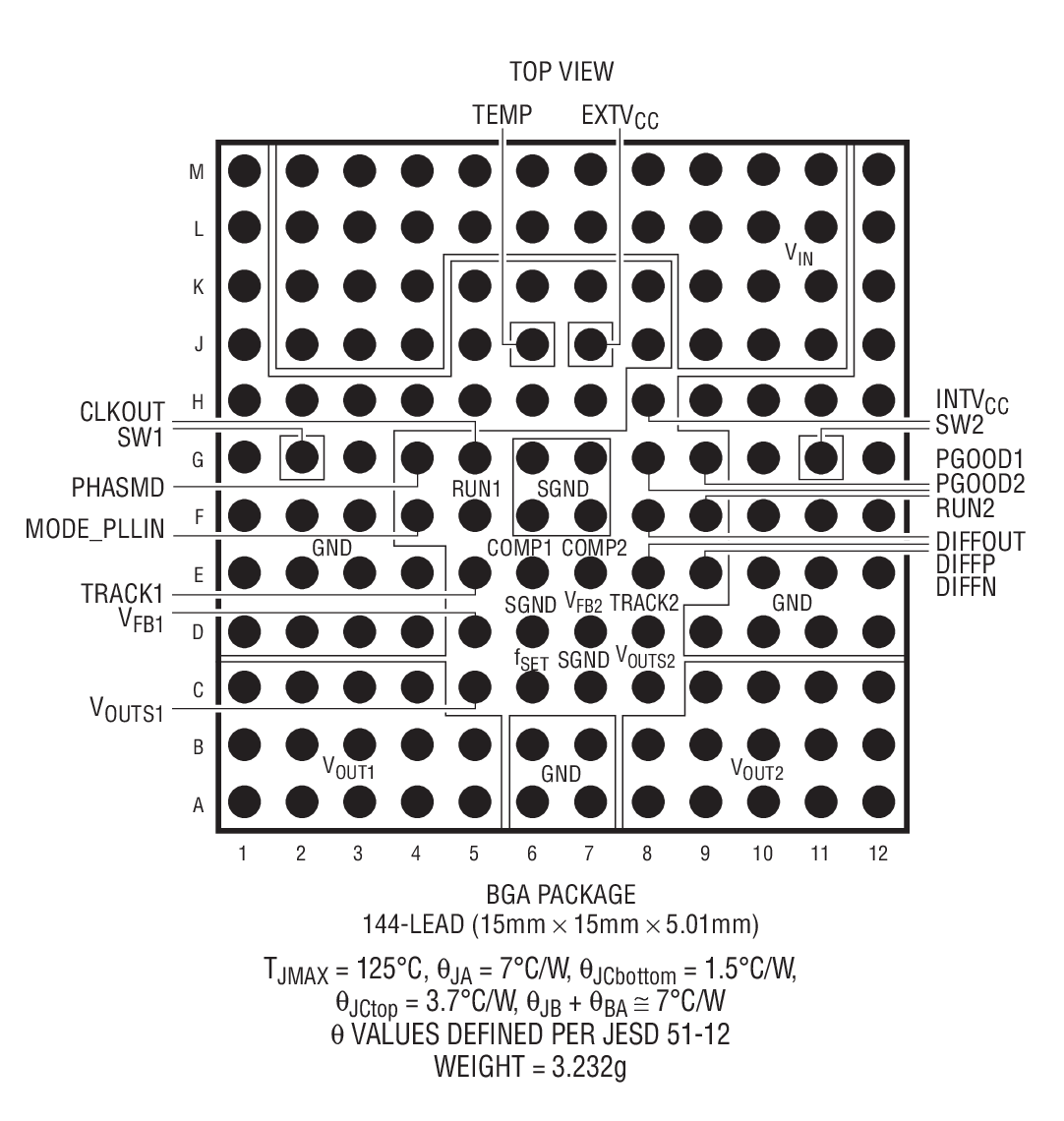

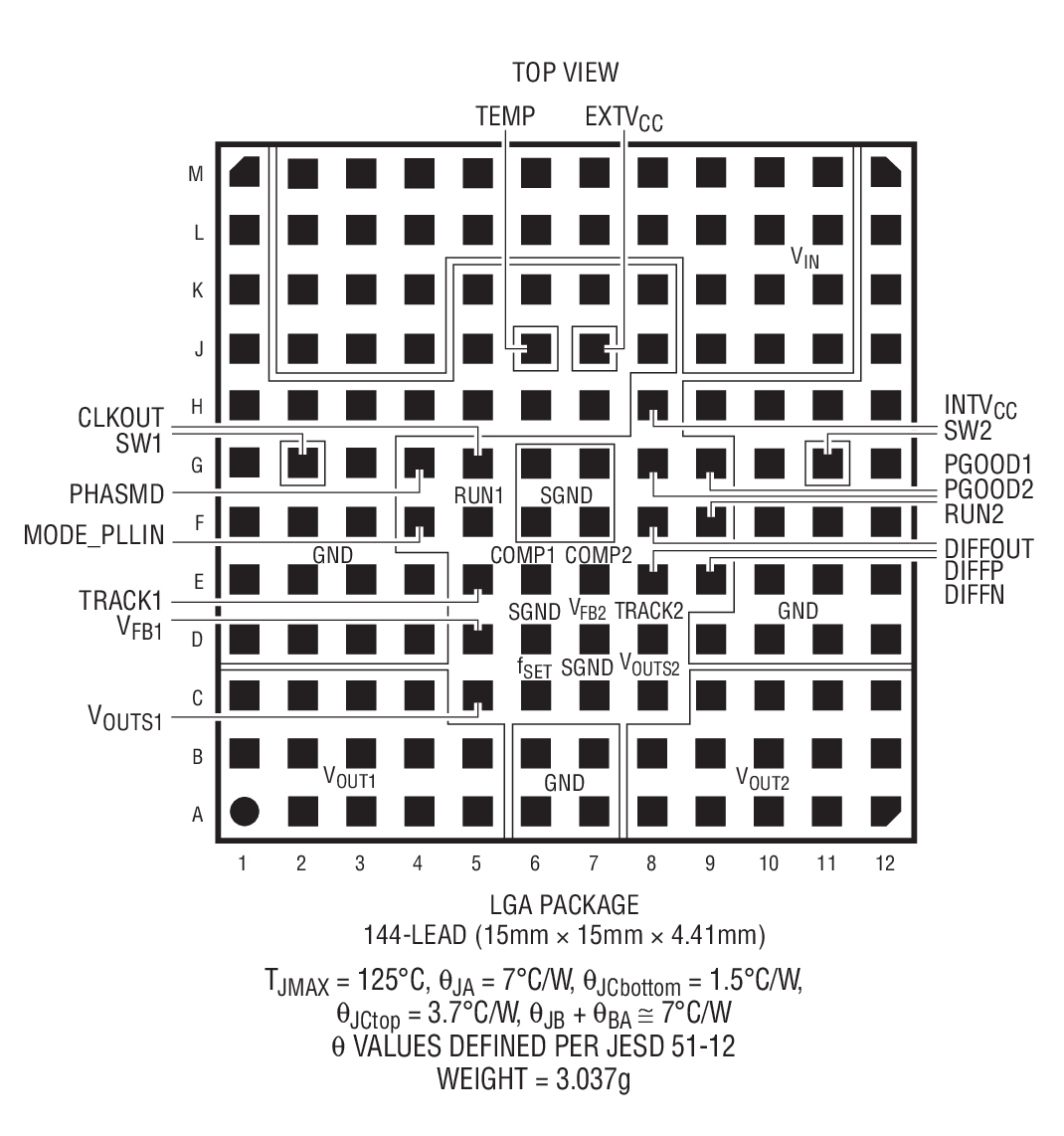

  • 熱特性が改善された(15mm × 15mm × 4.41mm)LGAパッケージおよび(15mm × 15mm × 5.01mm)BGAパッケージ
製品概要
show more Icon

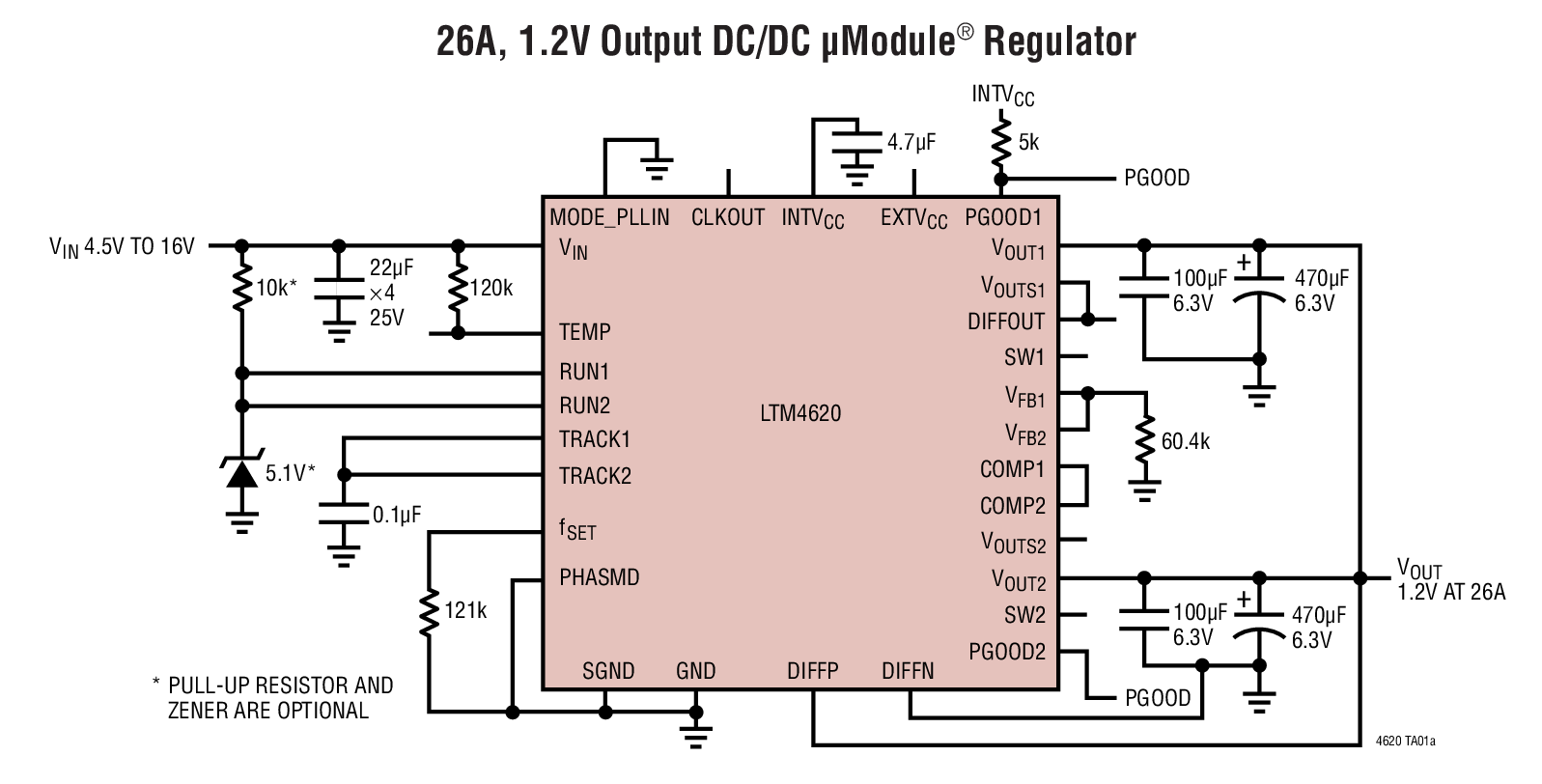

LTM4620は、完全なデュアル13A出力のスイッチング・モードDC/DC電源です。スイッチング・コントローラ、パワーFET、インダクタ、およびすべての支持部品がパッケージに搭載されています。LTM4620は、4.5V~16Vの入力電圧範囲で動作し、出力電圧の範囲がそれぞれ0.6V~2.5Vの2つの出力をサポートしており、出力電圧は1本の外付け抵抗で設定されます。高効率設計により、出力ごとに最大13Aの連続電流を供給します。必要な入力コンデンサおよび出力コンデンサはわずか数個です。

このデバイスは、周波数同期、マルチフェーズ動作、Burst Mode動作、電源レールのシーケンス制御のための出力電圧トラッキングをサポートしています。また、デバイス温度をモニタするための温度検出ダイオードを内蔵しています。高いスイッチング周波数と電流モード・アーキテクチャにより、安定性を損なうことなく入力および負荷の変動に対するきわめて高速なトランジェント応答が可能です。

フォルト保護機能には、過電圧保護と過電流保護が含まれます。この電源モジュールは、省スペースで熱特性が改善された独自の15mm x 15mm x 4.41mm LGAパッケージと、15mm × 15mm × 5.01mm BGAパッケージで供給され、上面のヒートシンクと一体化されています。LTM4620は、SnPb(BGA)またはRoHS準拠の端子仕上げで供給されます。

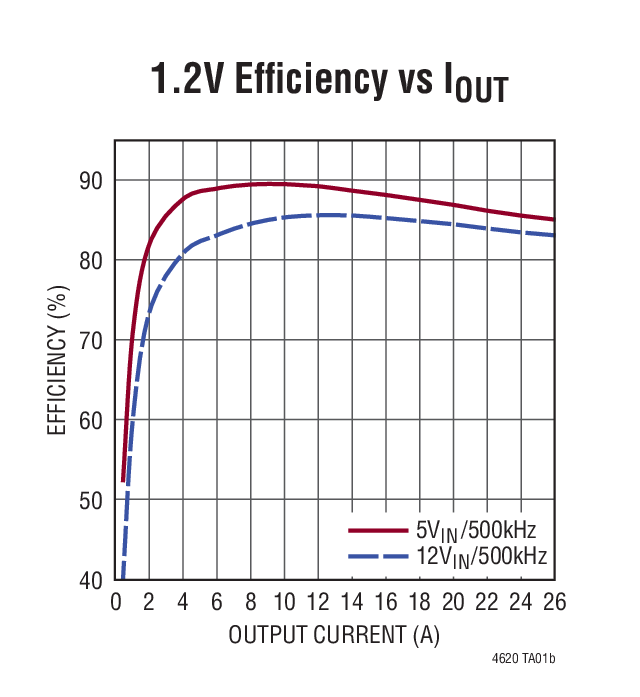

Vout Range Efficiency 12Vin, 1.2Vout
LTM4620 0.6V-2.5V 83%
LTM4620A 0.6V-5.3V 86%

アプリケーション

  • 通信機器およびネットワーク機器
  • ストレージ・カードおよびATCAカード
  • 産業用機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 7
1Ku当たりの価格 最低価格:$35.30

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

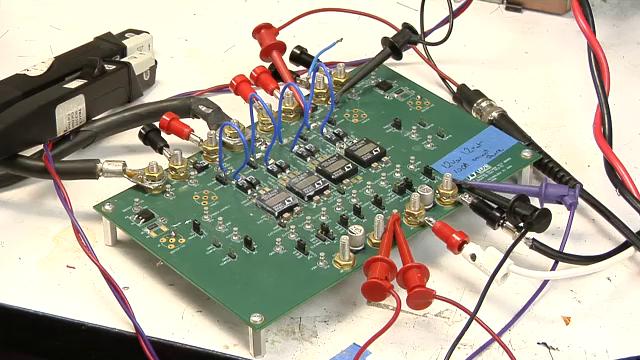

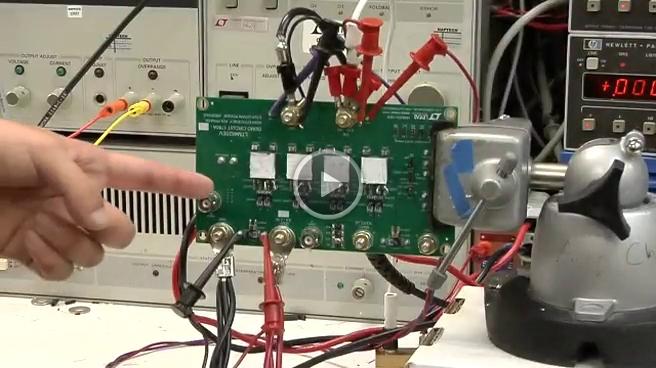

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM4620EV#PBF
  • HTML
  • HTML
LTM4620EY#PBF
  • HTML
  • HTML
LTM4620IV#PBF
  • HTML
  • HTML
LTM4620IY
  • HTML
  • HTML
LTM4620IY#PBF
  • HTML
  • HTML
LTM4620MPY
  • HTML
  • HTML
LTM4620MPY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 28, 2021

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTM4620EV#PBF

製造中

LTM4620EY#PBF

製造中

LTM4620IV#PBF

製造中

LTM4620IY

製造中

LTM4620IY#PBF

製造中

LTM4620MPY

製造中

LTM4620MPY#PBF

製造中

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM4620EV#PBF

製造中

LTM4620EY#PBF

製造中

LTM4620IV#PBF

製造中

LTM4620IY

製造中

LTM4620IY#PBF

製造中

LTM4620MPY

製造中

LTM4620MPY#PBF

製造中

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4620EV#PBF

製造中

LTM4620EY#PBF

製造中

LTM4620IV#PBF

製造中

LTM4620IY

製造中

LTM4620IY#PBF

製造中

LTM4620MPY

製造中

LTM4620MPY#PBF

製造中

2 5, 2020

- 20_0127

Supplier Material Change for µModule

LTM4620EV#PBF

製造中

LTM4620EY#PBF

製造中

LTM4620IV#PBF

製造中

LTM4620IY

製造中

LTM4620IY#PBF

製造中

LTM4620MPY

製造中

LTM4620MPY#PBF

製造中

7 25, 2019

- 19_0167

Notification of Additional Assembly Location, ASE Korea for LTM4620/4620A

LTM4620EV#PBF

製造中

LTM4620EY#PBF

製造中

LTM4620IV#PBF

製造中

LTM4620IY

製造中

LTM4620IY#PBF

製造中

LTM4620MPY

製造中

LTM4620MPY#PBF

製造中

11 20, 2023

- 23_0180

New Tray Design for BGA Package

LTM4620EY#PBF

製造中

LTM4620IY

製造中

LTM4620IY#PBF

製造中

LTM4620MPY

製造中

LTM4620MPY#PBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 28, 2021

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTM4620EV#PBF

製造中

LTM4620EY#PBF

製造中

LTM4620IV#PBF

製造中

LTM4620IY

製造中

LTM4620IY#PBF

製造中

LTM4620MPY

製造中

LTM4620MPY#PBF

製造中

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM4620EV#PBF

製造中

LTM4620EY#PBF

製造中

LTM4620IV#PBF

製造中

LTM4620IY

製造中

LTM4620IY#PBF

製造中

LTM4620MPY

製造中

LTM4620MPY#PBF

製造中

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM4620EV#PBF

製造中

LTM4620EY#PBF

製造中

LTM4620IV#PBF

製造中

LTM4620IY

製造中

LTM4620IY#PBF

製造中

LTM4620MPY

製造中

LTM4620MPY#PBF

製造中

2 5, 2020

- 20_0127

arrow down

Supplier Material Change for µModule

LTM4620EV#PBF

製造中

LTM4620EY#PBF

製造中

LTM4620IV#PBF

製造中

LTM4620IY

製造中

LTM4620IY#PBF

製造中

LTM4620MPY

製造中

LTM4620MPY#PBF

製造中

7 25, 2019

- 19_0167

arrow down

Notification of Additional Assembly Location, ASE Korea for LTM4620/4620A

LTM4620EV#PBF

製造中

LTM4620EY#PBF

製造中

LTM4620IV#PBF

製造中

LTM4620IY

製造中

LTM4620IY#PBF

製造中

LTM4620MPY

製造中

LTM4620MPY#PBF

製造中

11 20, 2023

- 23_0180

arrow down

New Tray Design for BGA Package

LTM4620EY#PBF

製造中

LTM4620IY

製造中

LTM4620IY#PBF

製造中

LTM4620MPY

製造中

LTM4620MPY#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 4

reference details image

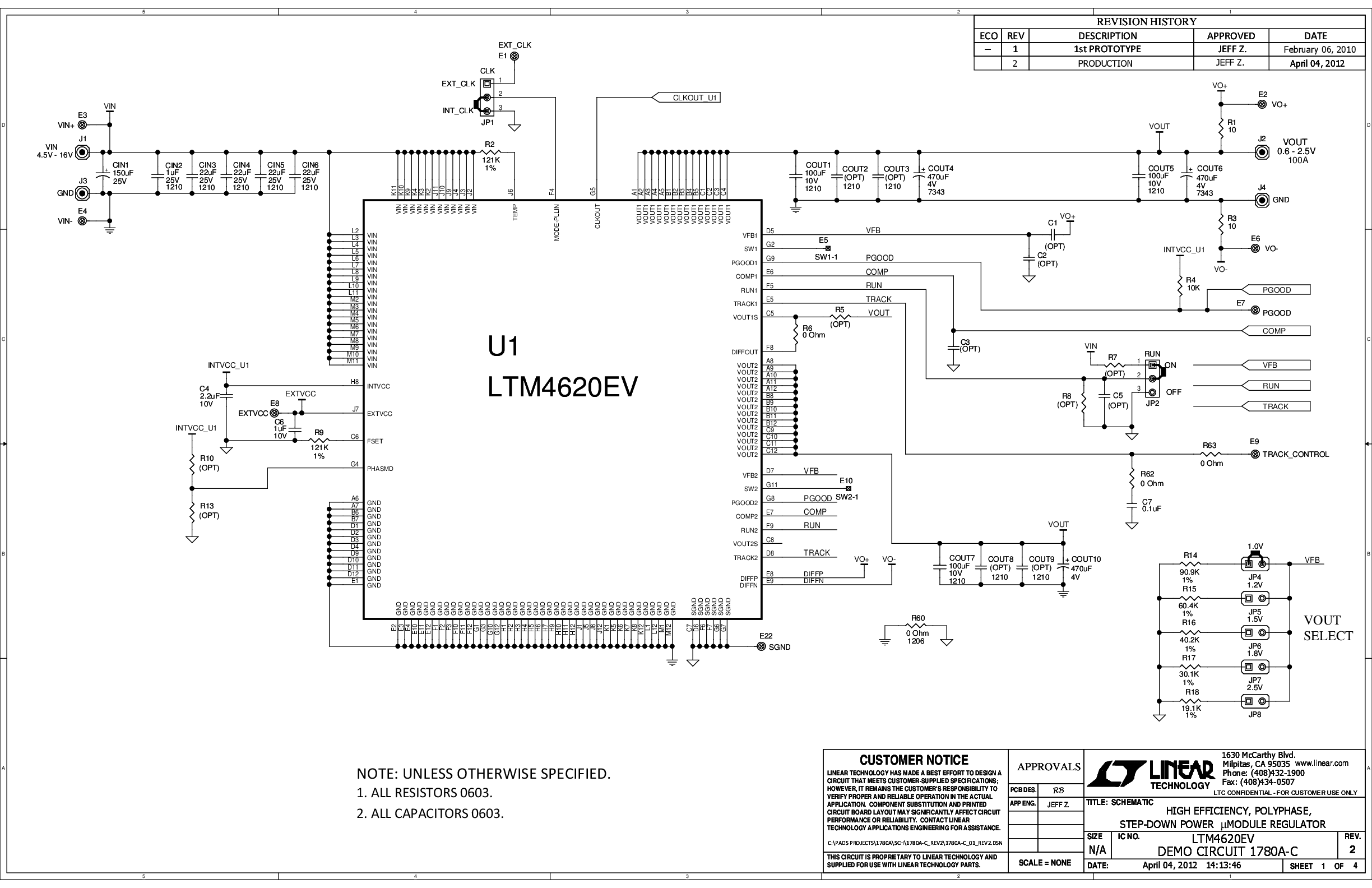

DC1780A-C

LTM4620EV Demo Board | LTM4620 (x4) PolyPhase µModule Buck, 4.5V ≤ VIN ≤ 16V, VOUT = 1.0V/1.2V/1.5V/1.8V/2.5V @ 100A

zoom

DC1780A-C

LTM4620EV Demo Board | LTM4620 (x4) PolyPhase µModule Buck, 4.5V ≤ VIN ≤ 16V, VOUT = 1.0V/1.2V/1.5V/1.8V/2.5V @ 100A

LTM4620EV Demo Board | LTM4620 (x4) PolyPhase µModule Buck, 4.5V ≤ VIN ≤ 16V, VOUT = 1.0V/1.2V/1.5V/1.8V/2.5V @ 100A

製品の詳細

Demonstration circuit 1780A-C features poly phase design using the LTM4620EV, the high efficiency, high density, dual 13A, switch mode step-down power module regulator. The input voltage is from 4.5V to 16V. The output voltage is jumper selectable from 1.0V to 2.5V. DC1780A-C can deliver nominal 100A output current with 4× LTM4620s in parallel. Output current derating is necessary for certain VIN, VOUT, and thermal conditions.

reference details image

DC1780A-A

LTM4620EV Demo Board | LTM4620 (x2) PolyPhase µModule Buck, 4.5V ≤ VIN ≤ 16V, VOUT = 1.0V/1.2V/1.5V/1.8V/2.5V @ 50A

zoom

DC1780A-A

LTM4620EV Demo Board | LTM4620 (x2) PolyPhase µModule Buck, 4.5V ≤ VIN ≤ 16V, VOUT = 1.0V/1.2V/1.5V/1.8V/2.5V @ 50A

LTM4620EV Demo Board | LTM4620 (x2) PolyPhase µModule Buck, 4.5V ≤ VIN ≤ 16V, VOUT = 1.0V/1.2V/1.5V/1.8V/2.5V @ 50A

製品の詳細

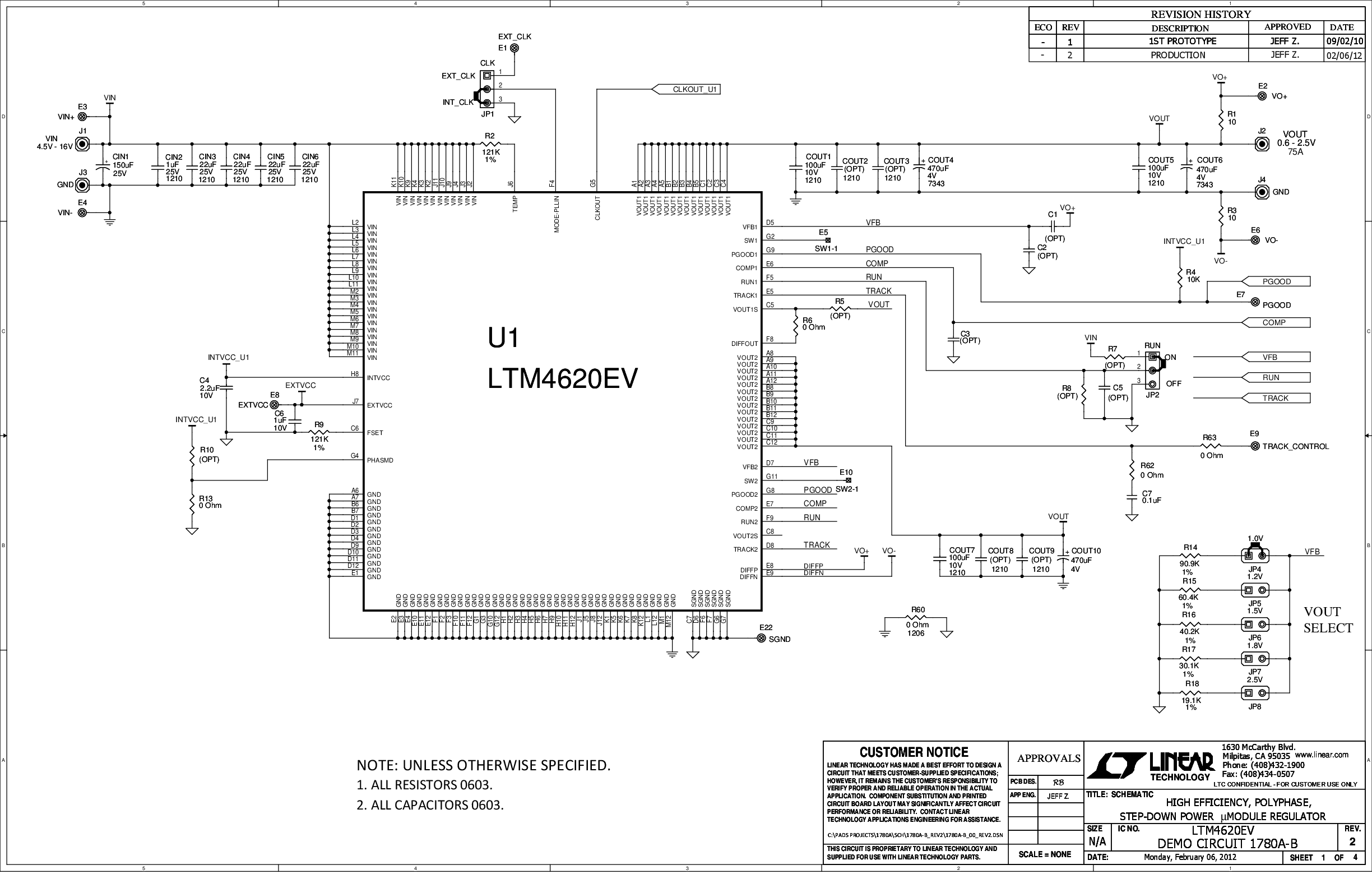

Demonstration circuit 1780A-A features PolyPhase® design using the LTM4620EV, the high efficiency, high density, dual 13A, switch mode step-down power module regulator. The input voltage is from 4.5V to 16V. The output voltage is jumper selectable from 1.0V to 2.5V. DC1780A-A can deliver nominal 50A output current with 2× LTM4620s in parallel. As explained in the data sheet, output current derating is necessary for certain VIN, VOUT, and thermal conditions.

reference details image

DC1780A-B

LTM4620EV Demo Board | LTM4620 (x3) PolyPhase µModule Buck, 4.5V ≤ VIN ≤ 16V, VOUT = 1.0V/1.2V/1.5V/1.8V/2.5V @ 75A

zoom

DC1780A-B

LTM4620EV Demo Board | LTM4620 (x3) PolyPhase µModule Buck, 4.5V ≤ VIN ≤ 16V, VOUT = 1.0V/1.2V/1.5V/1.8V/2.5V @ 75A

LTM4620EV Demo Board | LTM4620 (x3) PolyPhase µModule Buck, 4.5V ≤ VIN ≤ 16V, VOUT = 1.0V/1.2V/1.5V/1.8V/2.5V @ 75A

製品の詳細

Demonstration circuit 1780A-B features PolyPhase® design using the LTM4620EV, the high efficiency, high density, dual 13A, switch mode step-down power module regulator. The input voltage is from 4.5V to 16V. The output voltage is jumper selectable from 1.0V to 2.5V. DC1780A-B can deliver nominal 75A output current with 3× LTM4620s in parallel. Output current derating is necessary for certain VIN, VOUT, and thermal conditions.

reference details image

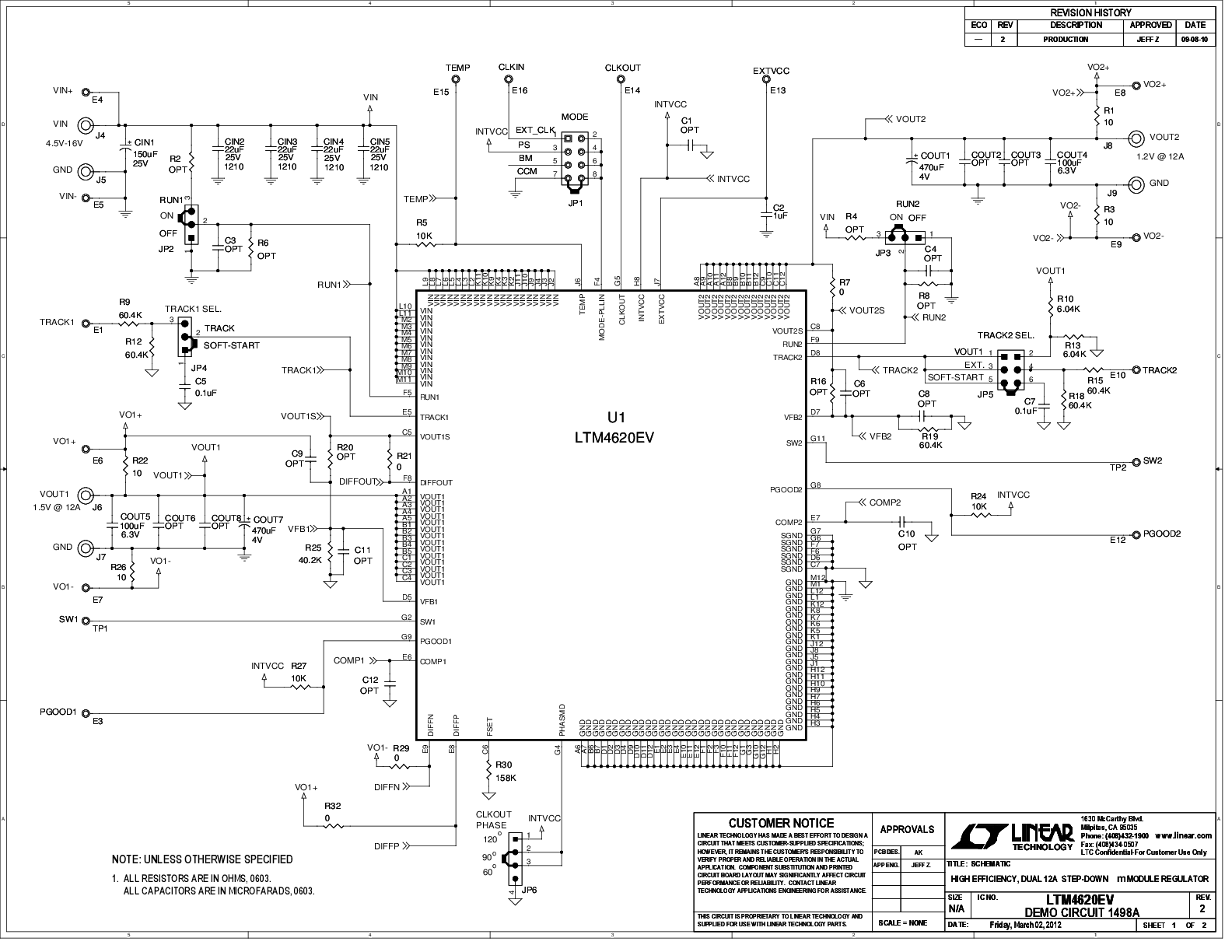

DC1498A

LTM4620EV Demo Board | Dual 16V, 13A Step-Down µModule Regulator

zoom

DC1498A

LTM4620EV Demo Board | Dual 16V, 13A Step-Down µModule Regulator

LTM4620EV Demo Board | Dual 16V, 13A Step-Down µModule Regulator

製品の詳細

DC1498A features the LTM4620EV, the high efficiency, high density, dual 13A, switch mode step-down power module regulator. The input voltage is from 4.5V to 16V. The output voltage is programmable from 0.6V to 2.5V. DC1498A can deliver nominal 12A output current and up to 13A maximum in each channel. Output current derating is necessary for certain VIN, VOUT, and thermal conditions.

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

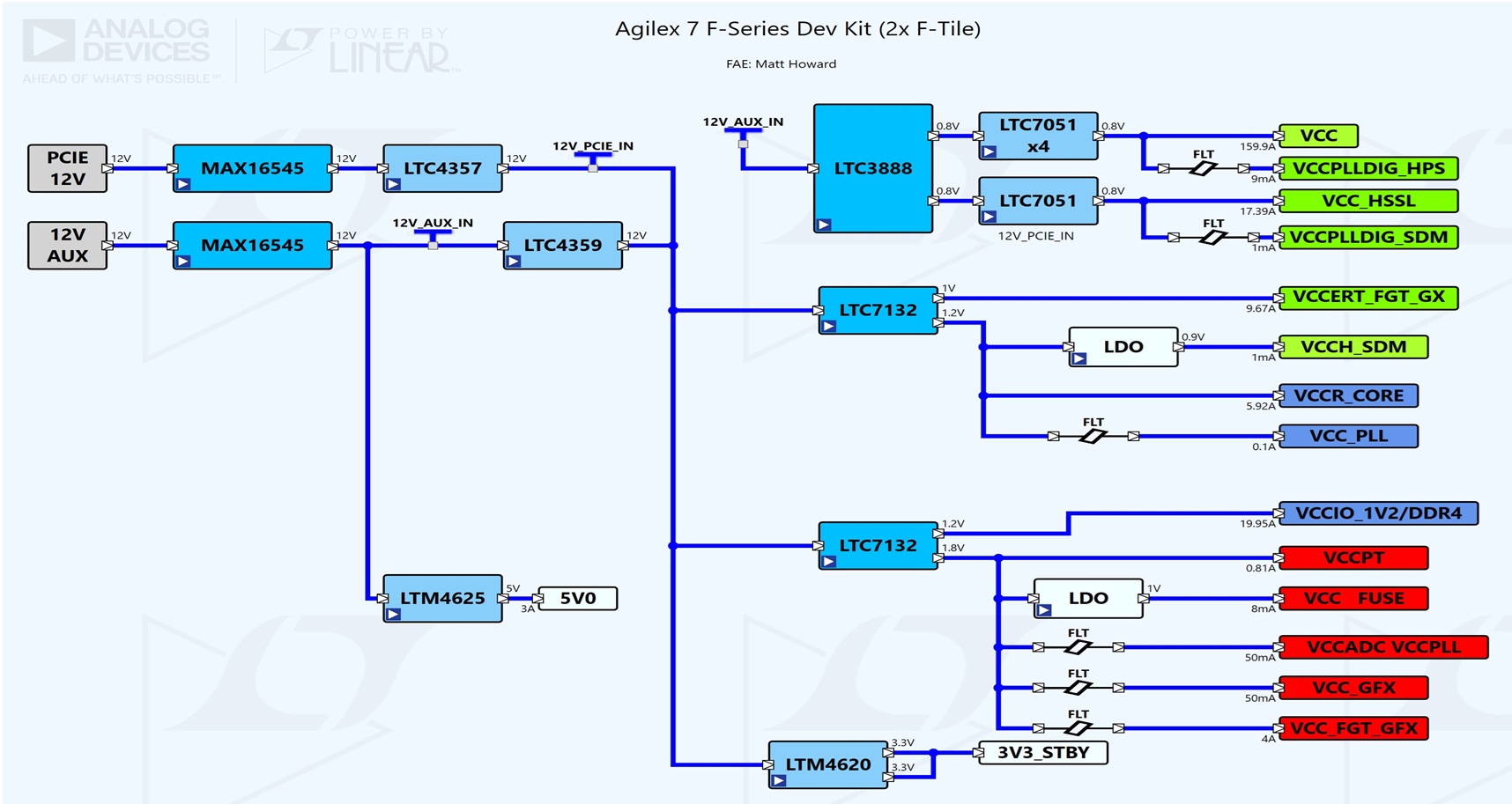

リファレンス・デザイン

リファレンス・デザイン 10

Stratix V Advanced System Development Board

zoomopens a dialog

stratix-v-advanced-system-development-board

stratix-v-advanced-system-development-board

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link
Kintex UltraScale Board

zoomopens a dialog

xilinx-kintex-ultrascale-pci-express-platform

xilinx-kintex-ultrascale-pci-express-platform

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link

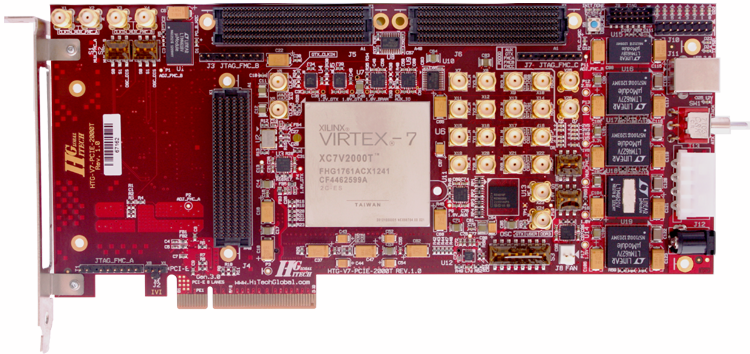

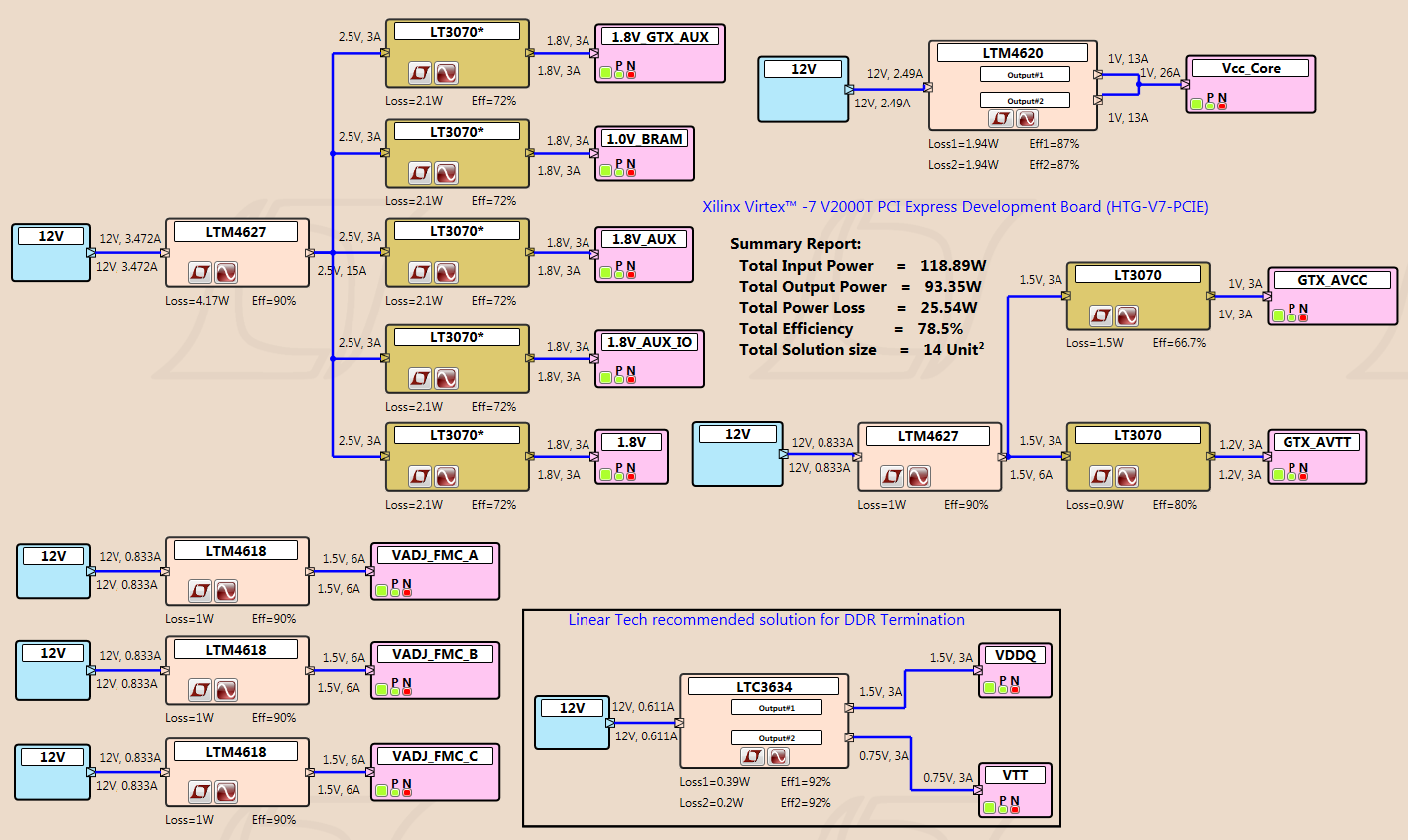

Virtex™ -7 V2000T PCI Express Dev Board

zoomopens a dialog

xilinx-virtex-7-v2000t-pci-express-development-board

xilinx-virtex-7-v2000t-pci-express-development-board

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link

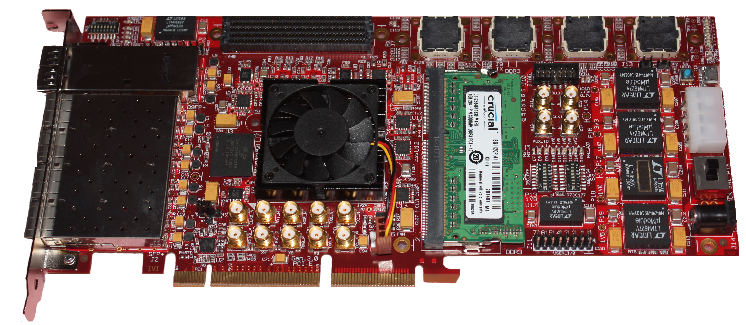

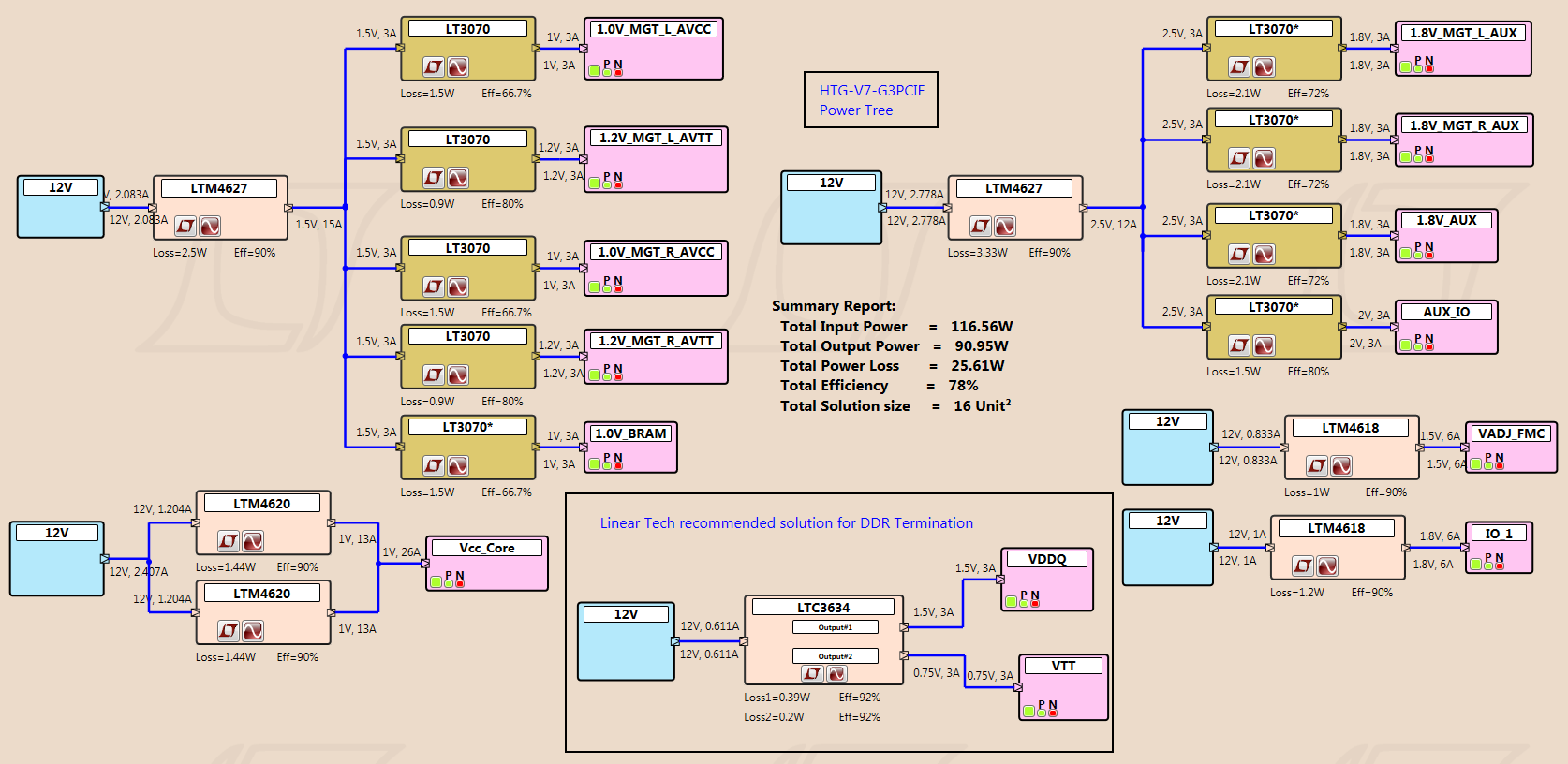

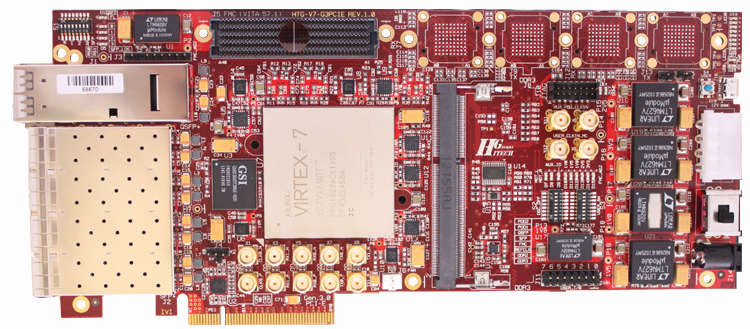

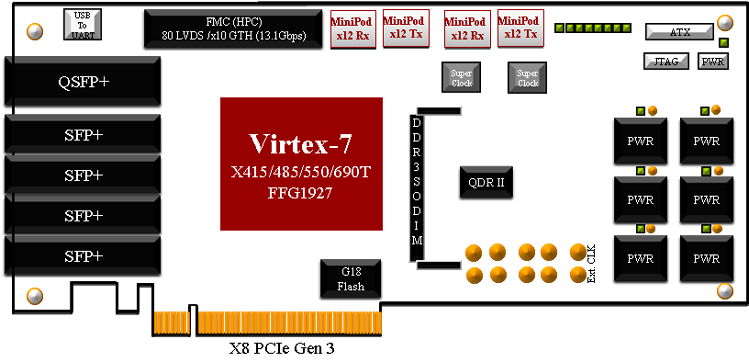

Virtex 7 PCI Express Gen 3 /100Gig Networking Card - Top View

zoomopens a dialog

Xilinx Virtex 7 PCI Express Gen 3/100Gig Networking Card

Xilinx Virtex 7 PCI Express Gen 3/100Gig Networking Card

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link

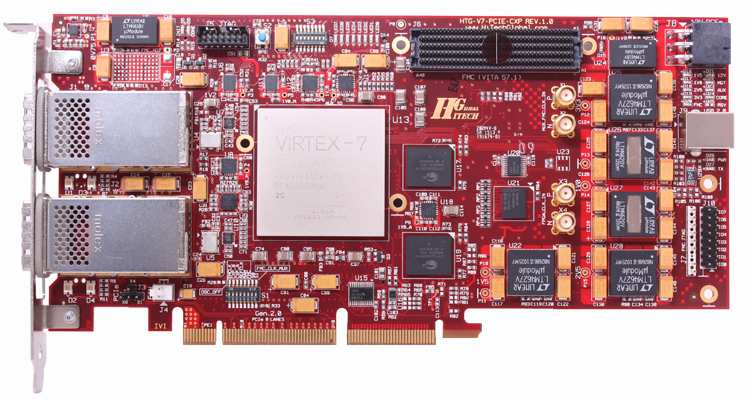

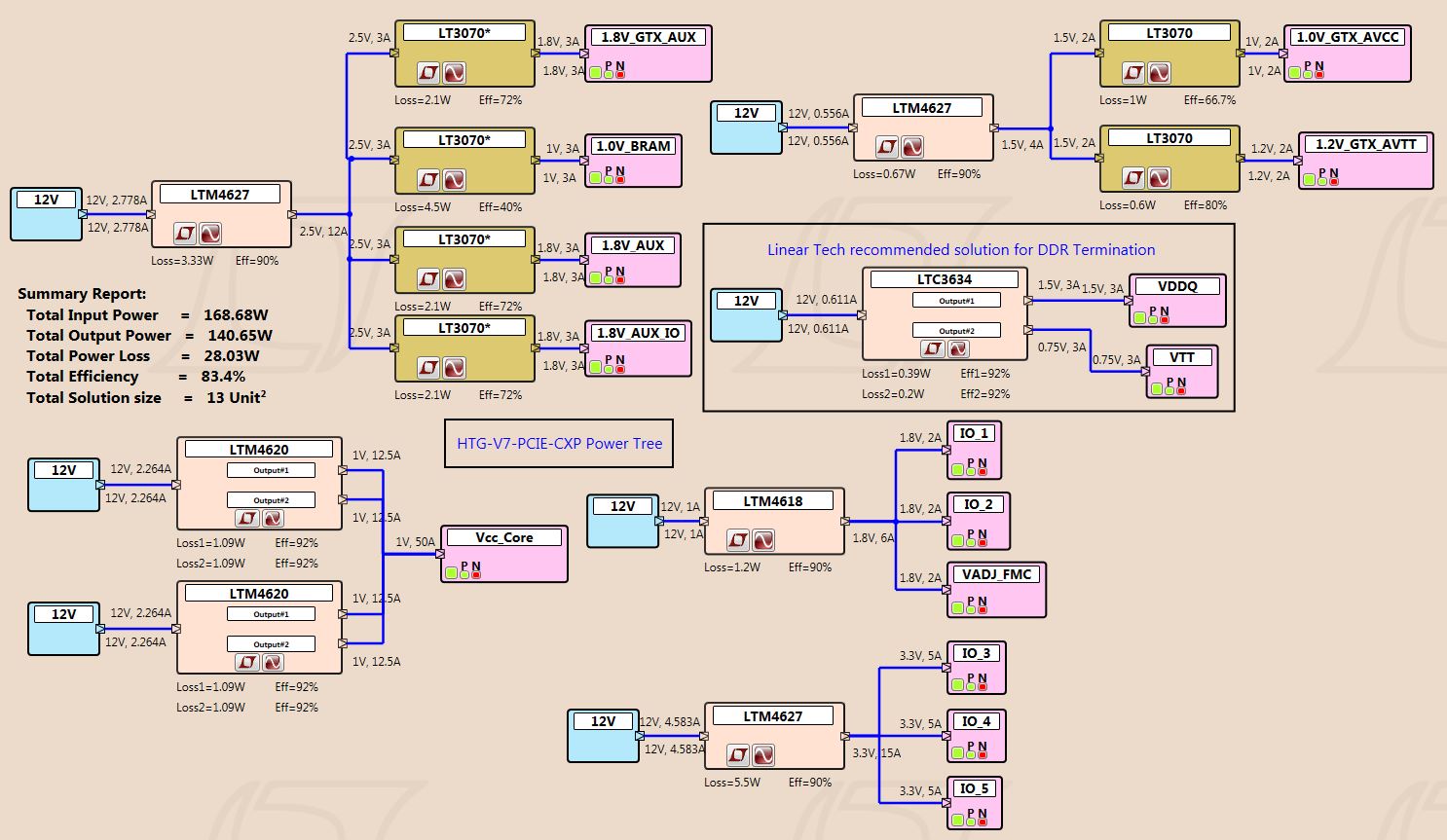

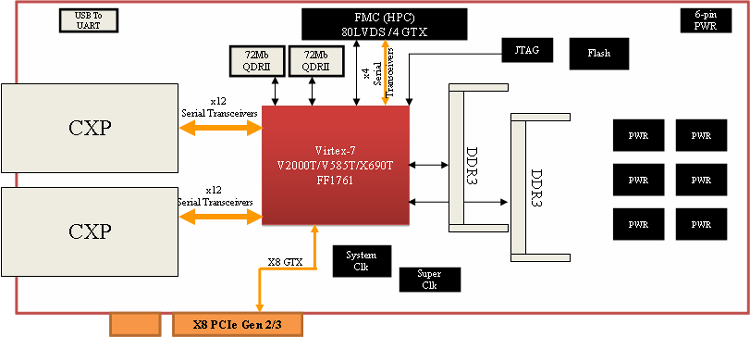

Virtex™ -7 High-End Networking Card With Dual CXP Ports

zoomopens a dialog

xilinx-virtex-7-high-end-networking-card-with-dual-cxp-ports

xilinx-virtex-7-high-end-networking-card-with-dual-cxp-ports

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link

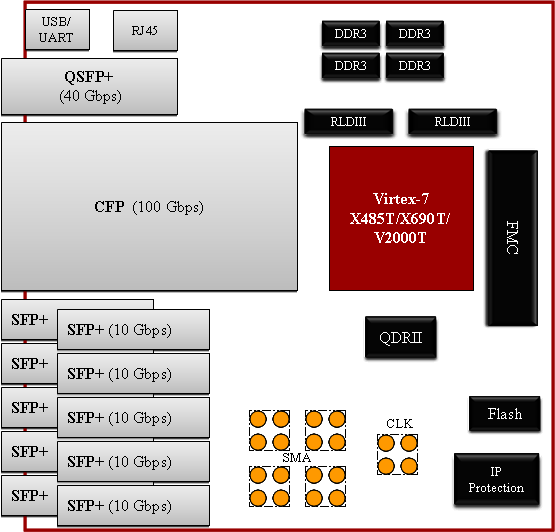

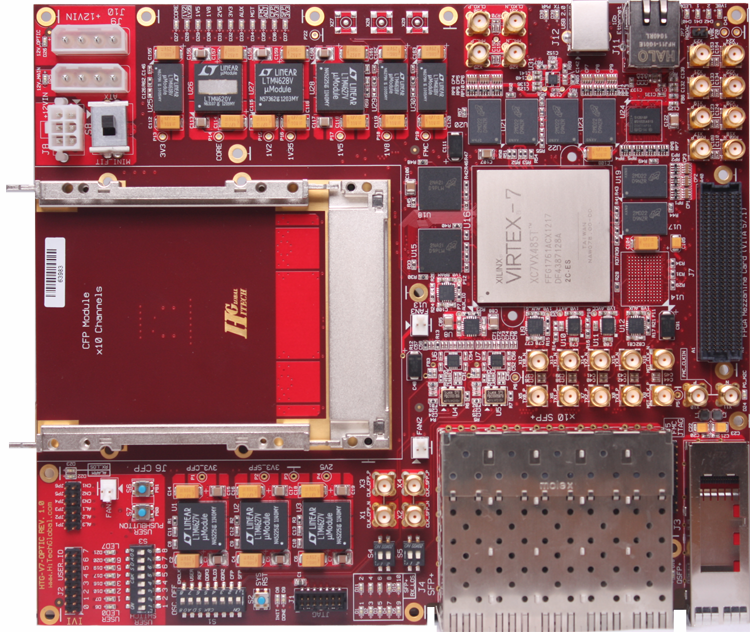

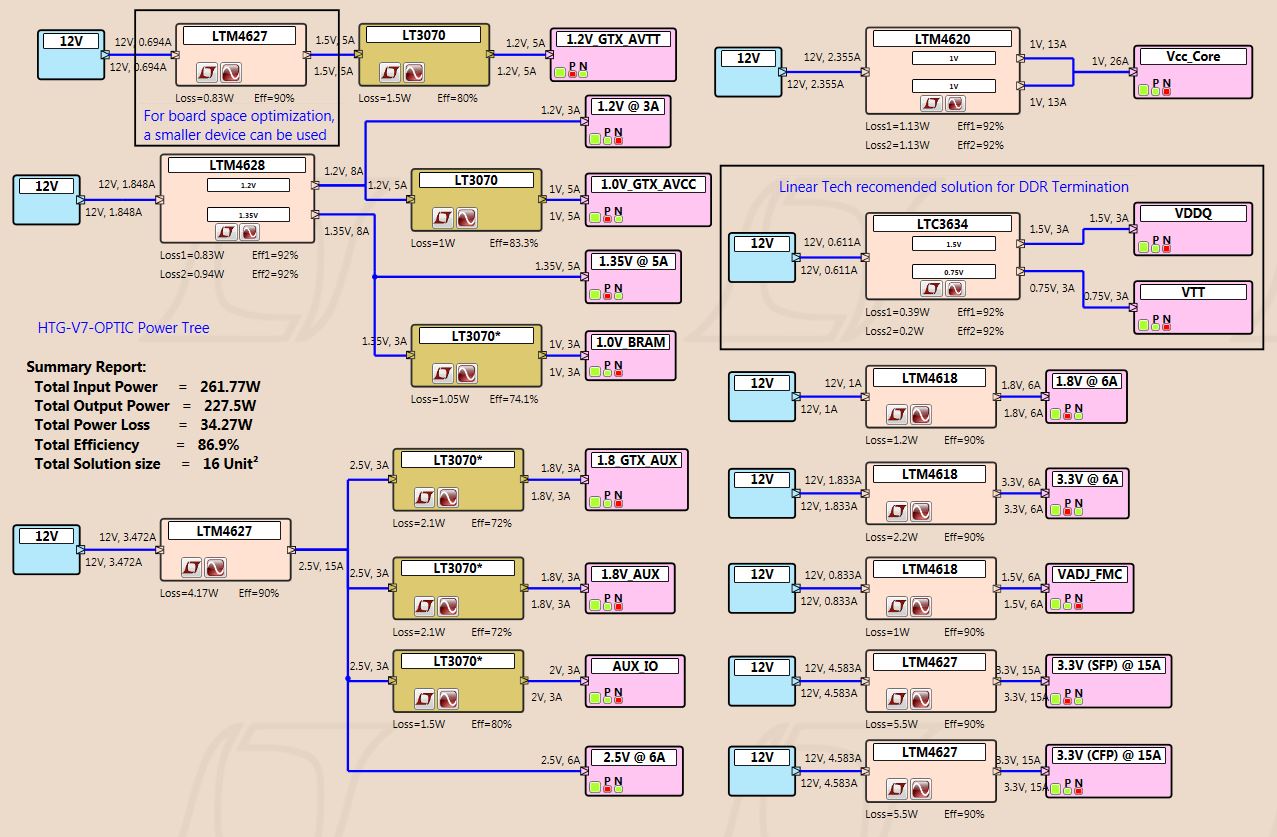

Virtex-7™  10G/40G/100G Optical Interface FPGA Platform

zoomopens a dialog

xilinx-virtex-7-10g-40g-100g-optical-interface-fpga-platform

xilinx-virtex-7-10g-40g-100g-optical-interface-fpga-platform

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link

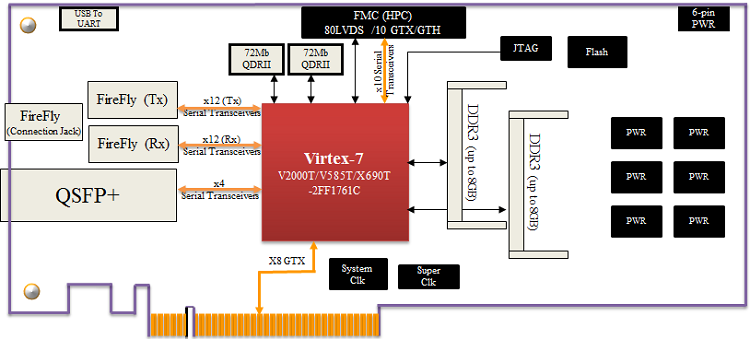

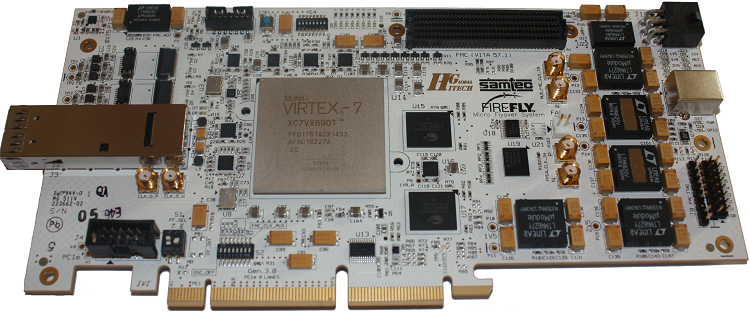

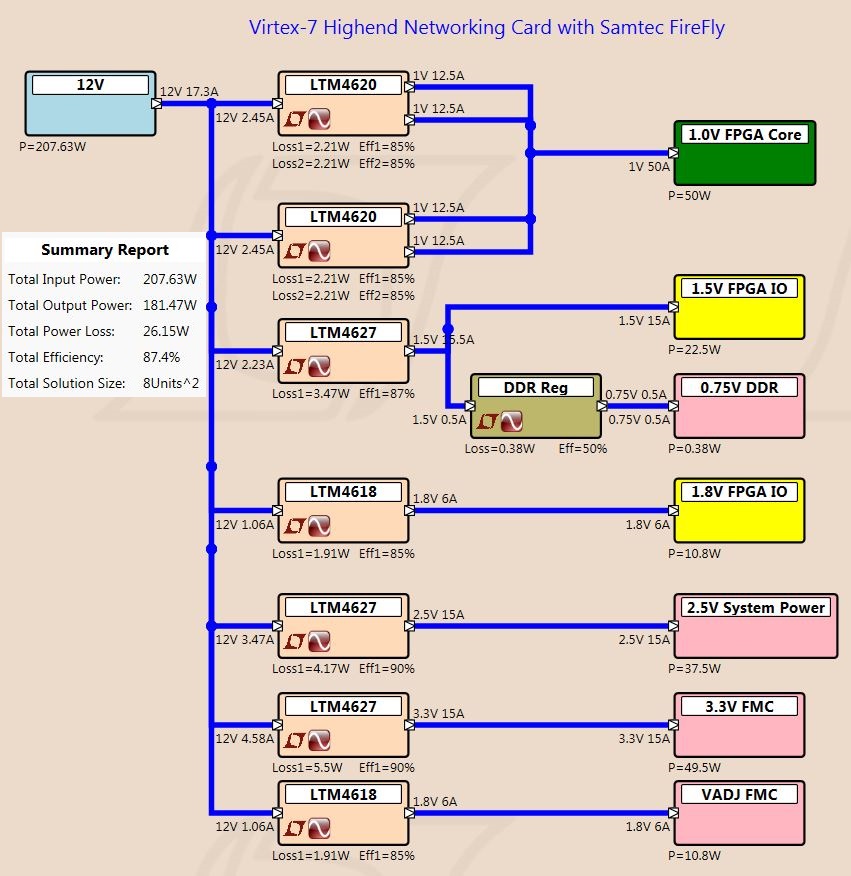

HTG-V7-PCIE-FF Block Diagram

zoomopens a dialog

xilinx-virtex-7-high-end-networking-card-with-samtec-firefly

xilinx-virtex-7-high-end-networking-card-with-samtec-firefly

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link
HTG-9100 900 Gb Optical Networking Platform

zoomopens a dialog

xilinx-virtex-ultrascale-multi-100-gig-optical-networking-platform

xilinx-virtex-ultrascale-multi-100-gig-optical-networking-platform

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link
Virtex UltraScale Development Platform

zoomopens a dialog

xilinx-virtex-ultrascale-development-platform

xilinx-virtex-ultrascale-development-platform

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link
Arria 10 (Rev E3- Linear Technology) Dev Kit

zoomopens a dialog

altera-arria-10-fpga-development-kit

altera-arria-10-fpga-development-kit

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link
