LT3083

1本の抵抗で調整可能な3A 低損失レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 22
1Ku当たりの価格 最低価格:$4.55
特長
  • 高出力電流と熱分散のために出力を並列接続可能
  • 出力電流: 3A
  • 1本の抵抗で出力電圧を設定
  • 50µA のSETピン電流: 初期精度1%
  • 0Vまで調整可能な出力電圧
  • 低出力ノイズ: 40µVRMS (10Hz~100kHz)
  • 広い入力電圧範囲: 1.2V~23V (DD-PakおよびTO-220パッケージ)
  • 低損失電圧: 310mV
  • ロード・レギュレーション:<1mV
  • ライン・レギュレーション:<0.001%/V
  • 最小負荷電流: 1mA
  • 最小10µFのセラミック・コンデンサで安定
  • フォールドバック付き電流制限と過温度保護
  • 16ピンTSSOP、12ピン4mm × 4mm DFN、5ピンTO-220 および5ピン表面実装DD-PAKパッケージ
製品概要
show more Icon

LT3083は3A低損失リニア・レギュレータで、並列接続して出力電流を増やしたり、表面実装基板の熱を分散させることができます。この新しいレギュレータは高精度電流源および電圧フォロワとしてアーキテクチャが設計されているので、高電流を必要とし、ゼロに調整可能で、ヒートシンクを備えていない多くのアプリケーションに有用です。また、このデバイスはパス・トランジスタのコレクタが外に取り出されているので、複数の電源と一緒に使うと、最小310mVの低損失動作が可能です。

LT3083の主な特長は、広い出力電圧範囲です。1本の抵抗を介してリファレンス電流を使用することにより、出力電圧を0V~23Vのあらゆるレベルに設定できます (DD-PakおよびTO-220パッケージ)。LT3083は10µFの出力容量で安定し、他のレギュレータのように ESR を追加する必要はありません。

また、電流制限、熱制限などの保護機能を搭載しています。LT3083は(熱特性を改善するための露出パッド付きの)16ピンTSSOP、(露出パッド付きの)12ピン4mm × 4mm DFN、5ピンTO-220、および5ピン表面実装DD-PAKパッケージで供給されます。


アプリケーション

  • 高電流の完全表面実装電源
  • 高効率リニア・レギュレータ
  • スイッチング電源用ポスト・レギュレータ
  • 部品数の少ない可変電圧電源
  • 低出力電圧電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 22
1Ku当たりの価格 最低価格:$4.55

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT3083EDF#PBF
  • HTML
  • HTML
LT3083EDF#TRPBF
  • HTML
  • HTML
LT3083EFE#PBF
  • HTML
  • HTML
LT3083EFE#TRPBF
  • HTML
  • HTML
LT3083EQ#PBF
  • HTML
  • HTML
LT3083EQ#TRPBF
  • HTML
  • HTML
LT3083ET#PBF
  • HTML
  • HTML
LT3083IDF#PBF
  • HTML
  • HTML
LT3083IDF#TRPBF
  • HTML
  • HTML
LT3083IFE#PBF
  • HTML
  • HTML
LT3083IFE#TRPBF
  • HTML
  • HTML
LT3083IQ#PBF
  • HTML
  • HTML
LT3083IQ#TRPBF
  • HTML
  • HTML
LT3083IT#40PBF
  • HTML
  • HTML
LT3083IT#PBF
  • HTML
  • HTML
LT3083MPDF#PBF
  • HTML
  • HTML
LT3083MPDF#TRPBF
  • HTML
  • HTML
LT3083MPFE#PBF
  • HTML
  • HTML
LT3083MPFE#TRPBF
  • HTML
  • HTML
LT3083MPQ#PBF
  • HTML
  • HTML
LT3083MPQ#TRPBF
  • HTML
  • HTML
LT3083MPT#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3083EFE#PBF

製造中

LT3083EFE#TRPBF

製造中

LT3083IFE#PBF

製造中

LT3083IFE#TRPBF

製造中

LT3083MPFE#PBF

製造中

LT3083MPFE#TRPBF

製造中

8 10, 2022

- 22_0175

Laser Top Mark Conversion for DDPAK & TO220 Packages Assembled in ADPG. Country of Origin Code [MY] To Be Incorporated On Top Mark

LT3083EQ#PBF

製造中

LT3083EQ#TRPBF

製造中

LT3083ET#PBF

製造中

LT3083IQ#PBF

製造中

LT3083IQ#TRPBF

製造中

LT3083IT#40PBF

製造中

LT3083IT#PBF

製造中

LT3083MPQ#PBF

製造中

LT3083MPQ#TRPBF

製造中

LT3083MPT#PBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3083EFE#PBF

製造中

LT3083EFE#TRPBF

製造中

LT3083IFE#PBF

製造中

LT3083IFE#TRPBF

製造中

LT3083MPFE#PBF

製造中

LT3083MPFE#TRPBF

製造中

8 10, 2022

- 22_0175

arrow down

Laser Top Mark Conversion for DDPAK & TO220 Packages Assembled in ADPG. Country of Origin Code [MY] To Be Incorporated On Top Mark

LT3083EQ#PBF

製造中

LT3083EQ#TRPBF

製造中

LT3083ET#PBF

製造中

LT3083IQ#PBF

製造中

LT3083IQ#TRPBF

製造中

LT3083IT#40PBF

製造中

LT3083IT#PBF

製造中

LT3083MPQ#PBF

製造中

LT3083MPQ#TRPBF

製造中

LT3083MPT#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

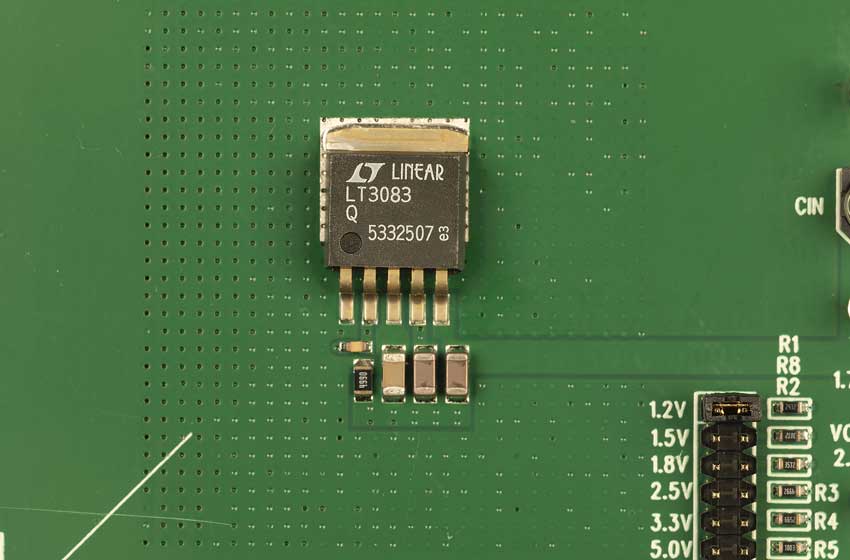

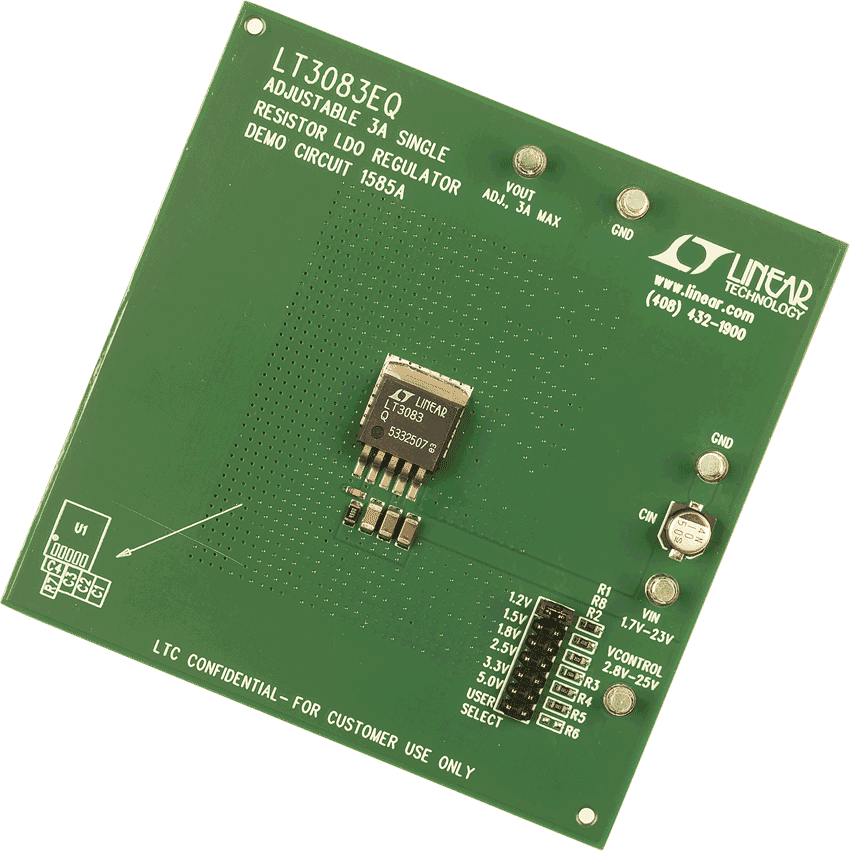

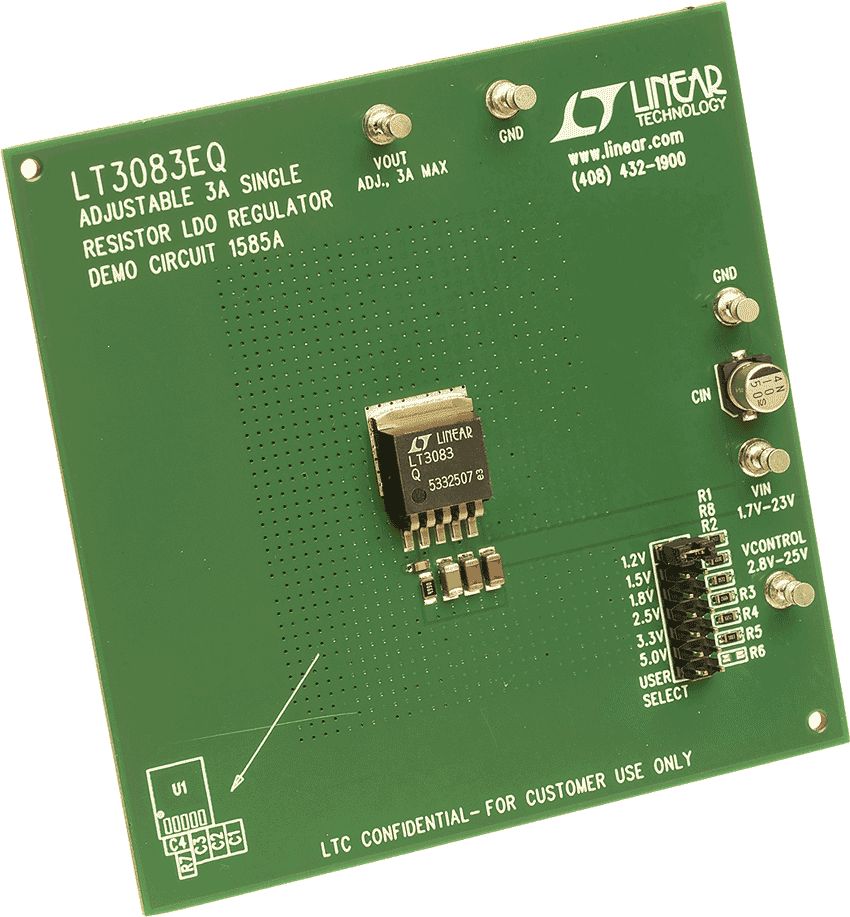

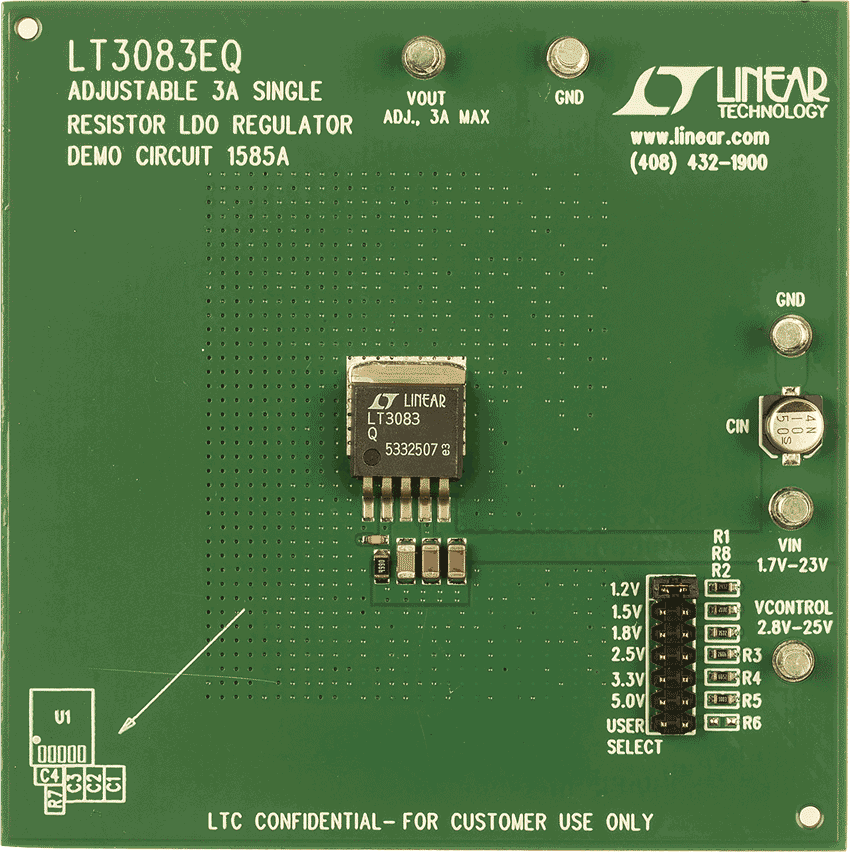

DC1585A

LT3083EQ Demo Board | Single Resistor Prog Low Dropout Linear Regulator, 1.7V ≤ VIN ≤ 23V, VOUT = 1.2V/1.5V/1.8V/2.5V/3.3V/5.0V @ 3A

zoom

DC1585A

LT3083EQ Demo Board | Single Resistor Prog Low Dropout Linear Regulator, 1.7V ≤ VIN ≤ 23V, VOUT = 1.2V/1.5V/1.8V/2.5V/3.3V/5.0V @ 3A

LT3083EQ Demo Board | Single Resistor Prog Low Dropout Linear Regulator, 1.7V ≤ VIN ≤ 23V, VOUT = 1.2V/1.5V/1.8V/2.5V/3.3V/5.0V @ 3A

製品の詳細

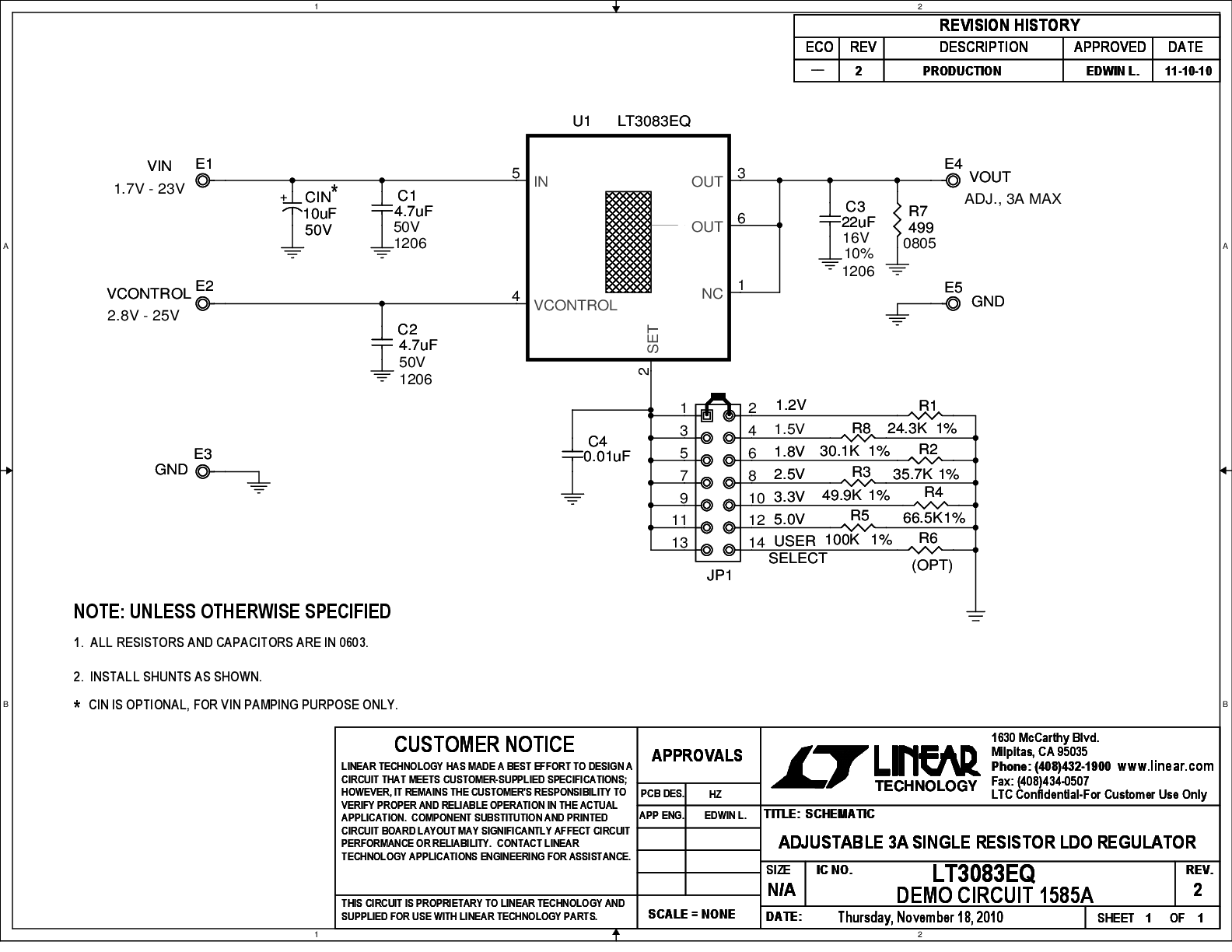

Demonstration circuit 1585A is an adjustable 3A linear regulator featuring the LT3083 in the DD-PAK-5 package. Architected as a precision current source and voltage follower, the LT3083 can be used in many applications requiring high current, adjustability to zero output, and no heat sink. Internal protection circuitry includes current limiting and thermal limiting.The device brings out the collector of the pass transistor to allow low dropout operation when used with multiple supplies.


The demo board oprerates with an input supply voltage range of 1.7V to 23V. A control voltage bias supply that is 1.2V to 1.4V higher than the input voltage is required for proper regulation. A key feature of the LT3083 is its wide output voltage range. The DC1585A's jumper-selectable output voltage can be set to 1.2V, 1.5V, 1.8V, 2.5V, 3.3V, 5.0V, or a user-selectable value. DC1585A can be used as a high current linear regulator, a post regulator for switching supplies, a variable voltage supply or a low output voltage power supply.
