特長
- 出力電流:6A
- 広いVIN範囲:4V~32V(最大36V)
- NチャネルMOSFETを内蔵
- 真の電流モード制御
- 高い降圧比に最適化
- tON(MIN):≤100ns
- 極めて高速な過渡応答
- セラミックCOUTで安定
- ±1%の0.6V電圧リファレンス
- パワーグッド出力電圧モニタ
- オン時間/スイッチング周波数を調整可能
- 電流制限を調整可能
- プログラム可能なソフトスタート
- 出力過電圧保護
- オプションの短絡シャットダウン・タイマ
- シャットダウン時の低消費電流:15μA
- 7mm×8mmの52ピンQFNパッケージ
LTC3609は4V~32V(最大36V)の入力電源で最大6Aの出力電流を供給可能な高効率のモノリシック同期整流式降圧DC/DCコンバータです。谷電流制御アーキテクチャを採用し、高周波数で非常に低いデューティサイクル動作と優れた過渡応答を実現します。動作周波数は外付け抵抗で選択され、VINおよびVOUTの変動に対して補償されています。
LTC3609は軽負荷時に不連続動作または強制連続動作に設定できます。強制連続動作はノイズやRF干渉を低減し、不連続動作は軽負荷時にスイッチング損失を低減することによって高効率を達成します。
フォールドバック電流制限機能、出力過電圧コンパレータ、オプションの短絡シャットダウン・タイマにより 、フォールト保護を行います。また、外付けのタイミング・コンデンサを使用して、電源シーケンシングのソフトスタートが可能です。レギュレータの電流制限をユーザが設定可能です。パワーグッド出力電圧モニタは、出力が安定していることを知らせます。LTC3609は7mm×8mmの小型QFNパッケージで供給されます。
アプリケーション
- ポイントオブロード・レギュレーション
- 配電システム
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3609
資料
Filters
1つが該当
データシート
2
ユーザ・ガイド
1
178.00K
信頼性データ
1
21.43 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LTC3609EWKG#PBF | 52-Lead QFN (7mm x 7mm x 0.75mm w/ EP) |
|
|
LTC3609EWKG#TRPBF | 52-Lead QFN (7mm x 7mm x 0.75mm w/ EP) |
|
|
LTC3609IWKG#PBF | 52-Lead QFN (7mm x 7mm x 0.75mm w/ EP) |
|
|
LTC3609IWKG#TRPBF | 52-Lead QFN (7mm x 7mm x 0.75mm w/ EP) |
|
- LTC3609EWKG#PBF
- ピン/パッケージ図
- 52-Lead QFN (7mm x 7mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3609EWKG#TRPBF
- ピン/パッケージ図
- 52-Lead QFN (7mm x 7mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3609IWKG#PBF
- ピン/パッケージ図
- 52-Lead QFN (7mm x 7mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3609IWKG#TRPBF
- ピン/パッケージ図
- 52-Lead QFN (7mm x 7mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
サージ・ストッパ、過電圧および過電流保護1 |
||||
新規設計に推奨 |
電流制限付き高電圧サージ・ストッパー |
|||
デジタル・パワー・システム・マネージメント(PSM)1 |
||||
新規設計に推奨 |
正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ |
|||
デュアル電源モニタ1 |
||||
新規設計に推奨 |
36Vナノ電流2入力電圧モニタ |
|||
複数出力降圧レギュレータ1 |
||||
新規設計に推奨 |
パワー・システム・マネージメントを搭載したデュアル出力PolyPhase 降圧DC/DCコントローラ |
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
新規設計に推奨 |
パワー・システム・マネージメントを搭載したデュアル出力PolyPhase 降圧DC/DCコントローラ |
|
新規設計に推奨 |
正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ |
|
新規設計に推奨 |
36Vナノ電流2入力電圧モニタ |
|
新規設計に推奨 |
電流制限付き高電圧サージ・ストッパー |
評価用キット 1

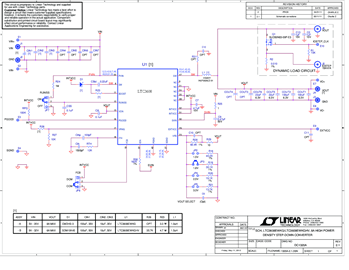

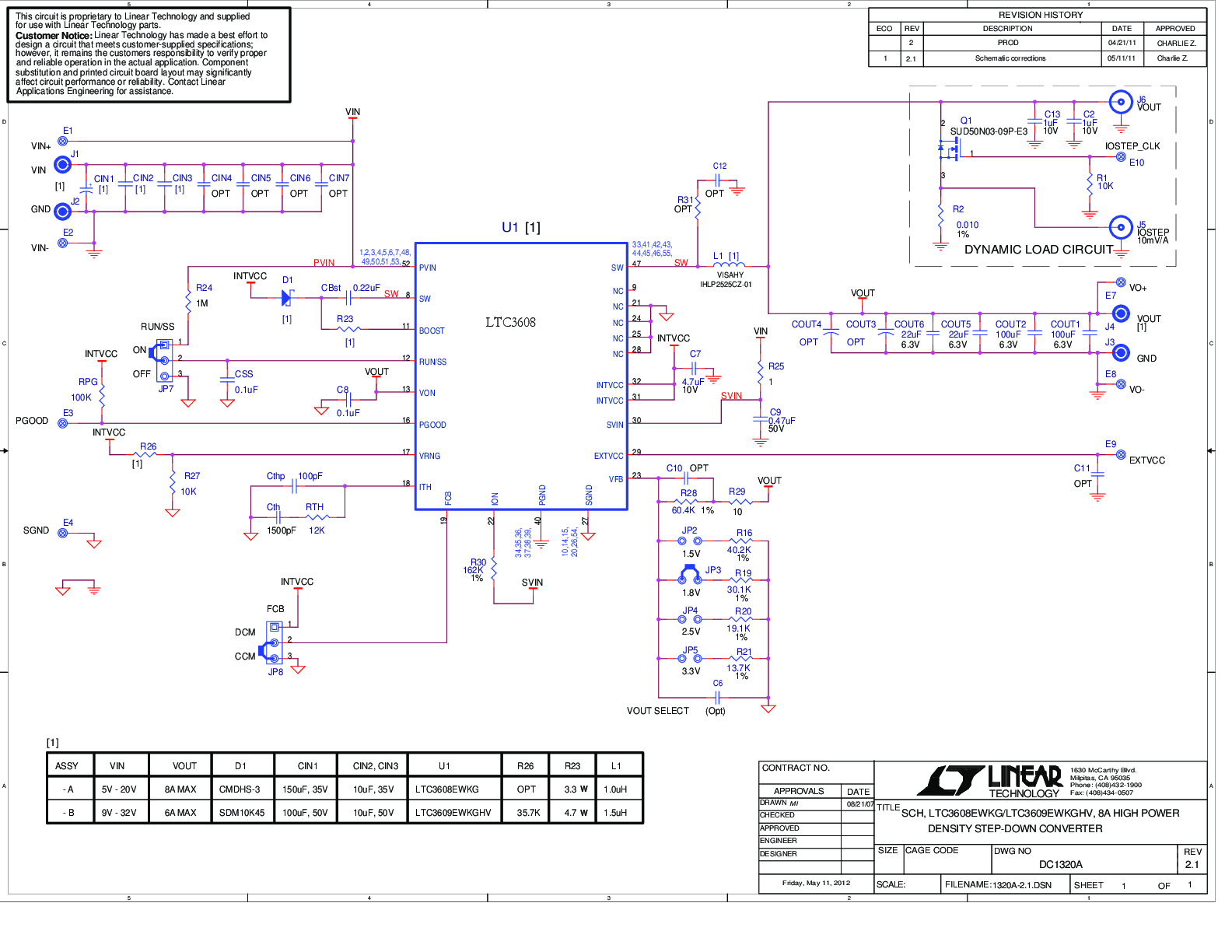

DC1320A-B
LTC3609EWKG Demo Board | Monolithic, 5V ≤ VIN ≤ 28V, VOUT = 1.5V/1.8V/2.5V/3.3V @ 6A
製品の詳細
Demonstration circuit 1320 is a high power density step-down DC/DC converter featuring the LTC3608EWKG (DC1320A-A) or the LTC3609EWKG (DC1320A-B) high current, high input voltage monolithic DC/DC step-down converter. The input voltage of the DC1320A-B is from 5V to 28V and it provides a jumper-selectable output voltage of 1.5V, 1.8V, 2.5V, or 3.3V @ 6A.
資料
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
