特長
- 180° 位相をずらしたデュアル・コントローラにより、必要な入力容量と電源によるノイズを低減
- 高効率： 最大95%
- RSENSE またはDCRによる電流検出
- プログラム可能なDCR 温度補償
- ±0.75%の0.6V 出力電圧精度
- フェーズロック可能な固定周波数： 250kHz～770kHz
- 真のリモート検出差動アンプ
- デュアルNチャネルMOSFET 同期ドライブ
- 広いVIN範囲： 4.5V～38V
- VOUT範囲： 0.6V～12.5V （差動アンプなし）
- VOUT範囲： 0.6V～3.3V （差動アンプ付き）
- クロック入出力により、最多12フェーズ動作が可能
- 調整可能なソフトスタートまたはVOUTトラッキング
- フォールドバック出力電流制限
- 出力過電圧保護
- 40ピン(6mm × 6mm) QFN および38ピンFEパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

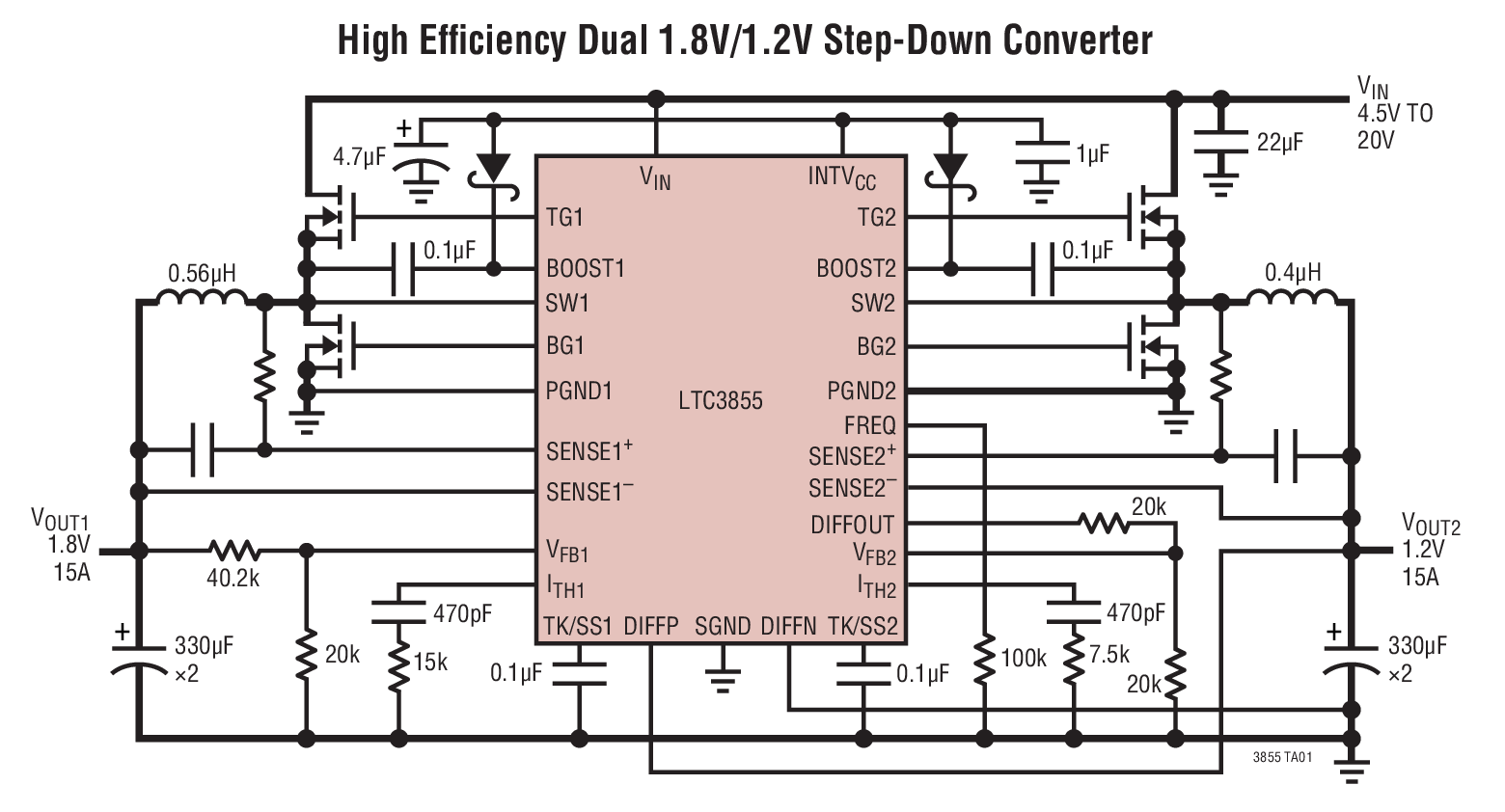

LTC3855は、すべてNチャネルのパワーMOSFET段をドライブする、デュアル PolyPhase® 電流モード同期整流式降圧スイッチング・レギュレータ・コントローラです。このデバイスは高速差動リモート検出アンプを内蔵しています。最大電流検出電圧を30mV、50mV、75mVのいずれかに設定できるので、検出素子としてインダクタDCRまたはディスクリートのセンス抵抗のいずれかを使用できます。
LTC3855は高精度の0.6Vリファレンスを備え、最大12.5Vの出力電圧を生成可能です。入力電源範囲が4.5V～38Vと広いので、ほとんどの中間バス電圧とバッテリ・ケミストリに対応できます。2つのコントローラ出力段を位相をずらして動作させることによって、電力損失と電源ノイズを最小限に抑えます。Burst Mode® 動作、連続モード、パルススキップ・モードのいずれかを選択できます。
LTC3855は最多12フェーズで動作するように構成可能で、DCR 温度補償、2つのパワーグッド信号、2つの電流制限設定ピンを備えています。LTC3855は高さの低い 40ピン6mm × 6mm QFNおよび38ピン露出パッド付きFEパッケージで供給されます。

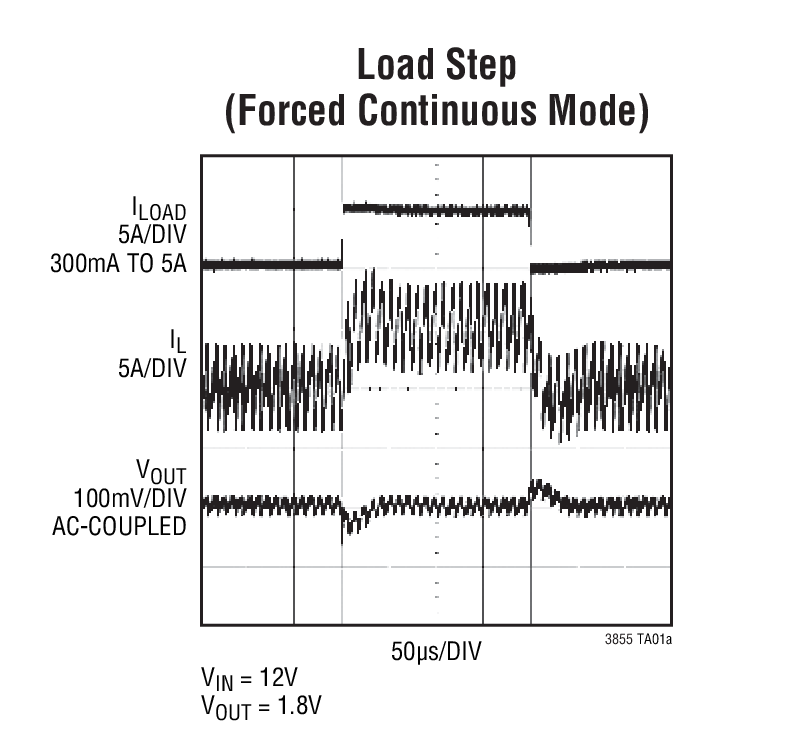

アプリケーション
- コンピュータ・システム
- テレコム・システム
- 産業用および医療用計測器
- DC 配電システム
データシートを表示
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3855
資料
Filters
1つが該当
-
すべて
-
アプリケーション・ノート
-
ユーザ・ガイド
-
データシート
-
デザイン・ノート
-
信頼性データ
-
技術記事
-
すべて
-
English
-
日本語
-
中国語
データシート
2
アプリケーション・ノート
3
HTML
ユーザ・ガイド
3
162.00K
307.00K
234.00K
デザイン・ノート
3
信頼性データ
1
365.77 K
技術記事
3
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 3
アプリケーション・ノート 2
デザイン・ノート 1
技術記事 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|

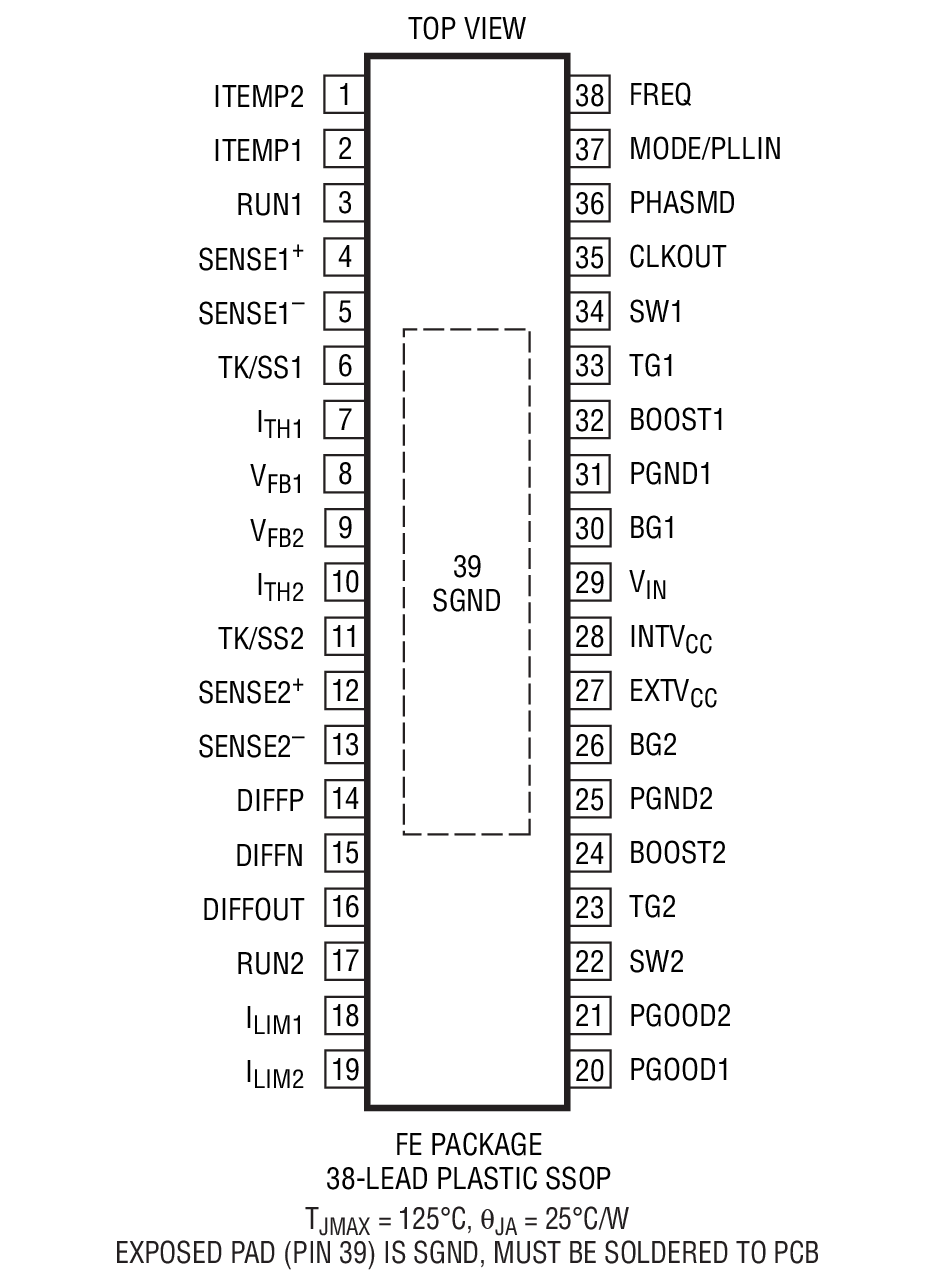

| LTC3855EFE#PBF |
38-Lead TSSOP w/ EP
|
|
|
| LTC3855EFE#TRPBF |
38-Lead TSSOP w/ EP
|
|
|

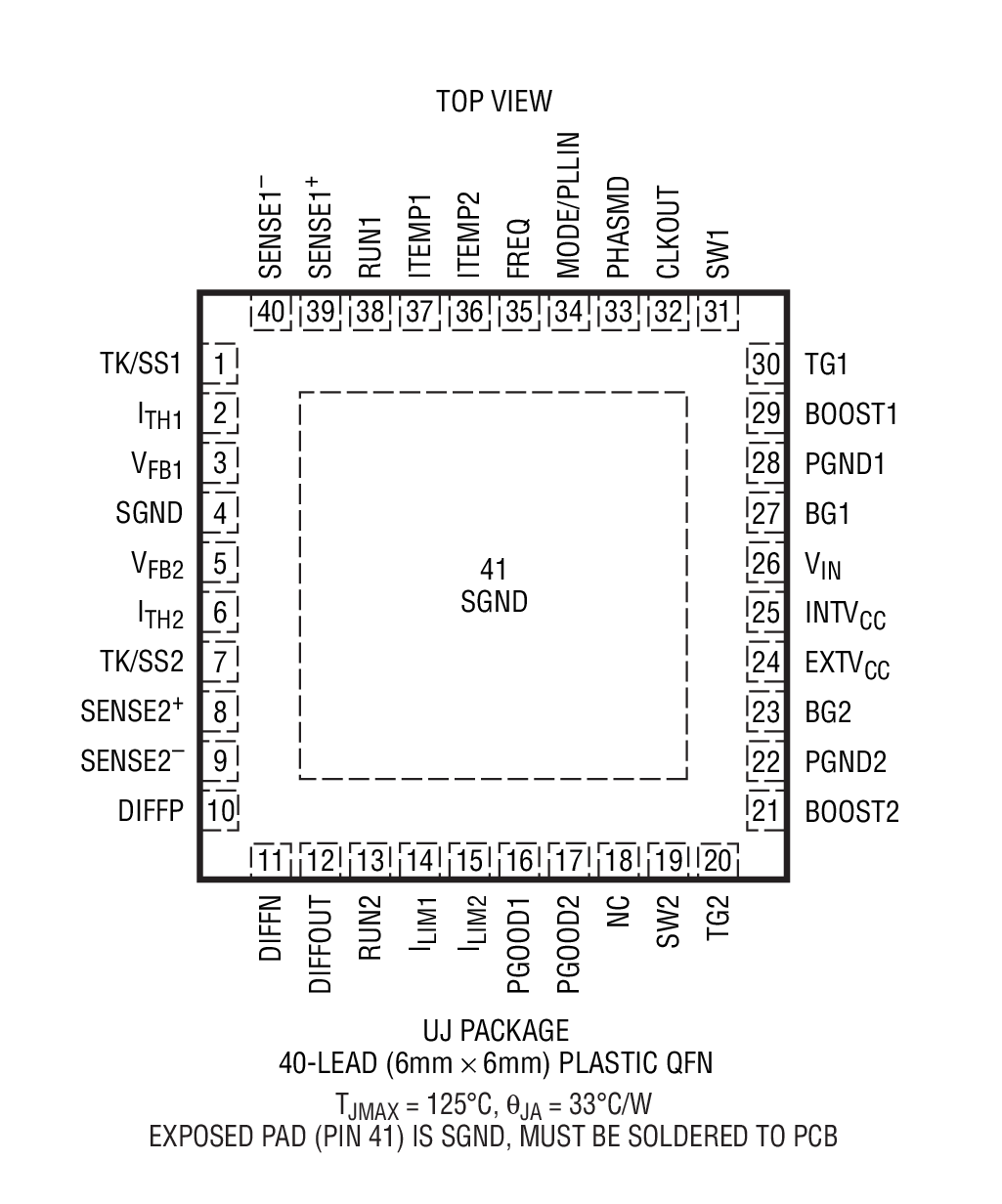

| LTC3855EUJ#PBF |
40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)
|
|
|
| LTC3855EUJ#TRPBF |
40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)
|
|
|
| LTC3855IFE#PBF |
38-Lead TSSOP w/ EP
|
|
|
| LTC3855IFE#TRPBF |
38-Lead TSSOP w/ EP
|
|
|
| LTC3855IUJ#PBF |
40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)
|
|
|
| LTC3855IUJ#TRPBF |
40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)
|
|
- LTC3855EFE#PBF
- ピン／パッケージ図
-
38-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3855EFE#TRPBF
- ピン／パッケージ図
-
38-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3855EUJ#PBF
- ピン／パッケージ図
-
40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3855EUJ#TRPBF
- ピン／パッケージ図
-
40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3855IFE#PBF
- ピン／パッケージ図
-
38-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3855IFE#TRPBF
- ピン／パッケージ図
-
38-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3855IUJ#PBF
- ピン／パッケージ図
-
40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3855IUJ#TRPBF
- ピン／パッケージ図
-
40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC3855EFE#PBF
製造中
LTC3855EFE#TRPBF
製造中
LTC3855IFE#PBF
製造中
LTC3855IFE#TRPBF
製造中
11 8, 2021
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTC3855EFE#PBF
製造中
LTC3855EFE#TRPBF
製造中
LTC3855EUJ#PBF
製造中
LTC3855EUJ#TRPBF
製造中
LTC3855IFE#PBF
製造中
LTC3855IFE#TRPBF
製造中
LTC3855IUJ#PBF
製造中
LTC3855IUJ#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC3855EFE#PBF
製造中
LTC3855EFE#TRPBF
製造中
LTC3855IFE#PBF
製造中
LTC3855IFE#TRPBF
製造中
11 8, 2021
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTC3855EFE#PBF
製造中
LTC3855EFE#TRPBF
製造中
LTC3855EUJ#PBF
製造中
LTC3855EUJ#TRPBF
製造中
LTC3855IFE#PBF
製造中
LTC3855IFE#TRPBF
製造中
LTC3855IUJ#PBF
製造中
LTC3855IUJ#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 4

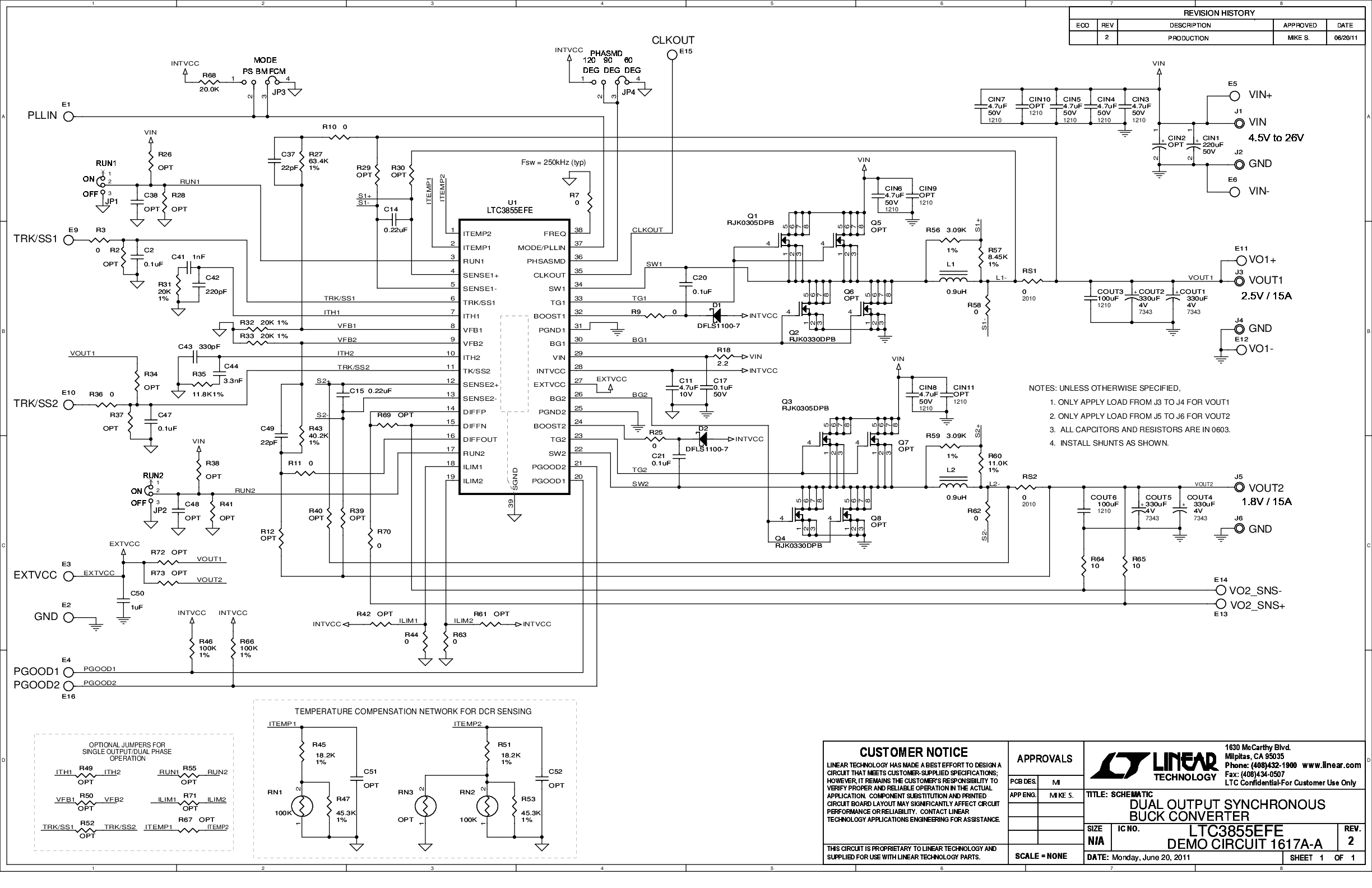

DC1617A-A
LTC3855EFE Demo Board | Dual Output VIN = 4.5V to 26V, VOUT1 = 2.5V @ 15A, VOUT2 = 1.8V @ 15A
製品の詳細
Demonstration circuit DC1617A is a dual output synchronous buck converter featuring the LTC3855EFE in a high density, two sided drop-in layout with power components on the top and the control circuit on the bottom. The package style for the LTC3855EFE is a 38-lead TSSOP. The board comes in two assembly types. The –A assembly provides 2.5V/15A and 1.8V/15A from a 4.5V to 26V input. DCR inductor sensing is used to provide the highest efficiency. The current limit is NTC compensated to provide the minimal amount of variation over temperature. The -A also features remote sensing for VOUT2.
資料
DC1617A-B
LTC3855EFE Demo Board | Dual Output VIN = 13V to 36V, VOUT1 = 12V @ 6A, VOUT2 = 5V @ 10A
製品の詳細
Demonstration circuit DC1617A is a dual output synchronous buck converter featuring the LTC3855EFE in a high density, two sided drop-in layout with power components on the top and the control circuit on the bottom. The package style for the LTC3855EFE is a 38-lead TSSOP. The board comes in two assembly types. The –B assembly is a high power, 12V/6A and 5V/10A converter with a 13V to 36V input. A sense resistor is used to provide a precise current limit. Unlike the –A assembly, on the –B assembly the remote sense diff amp is bypassed since VOUT2 is > 3.3V.
資料

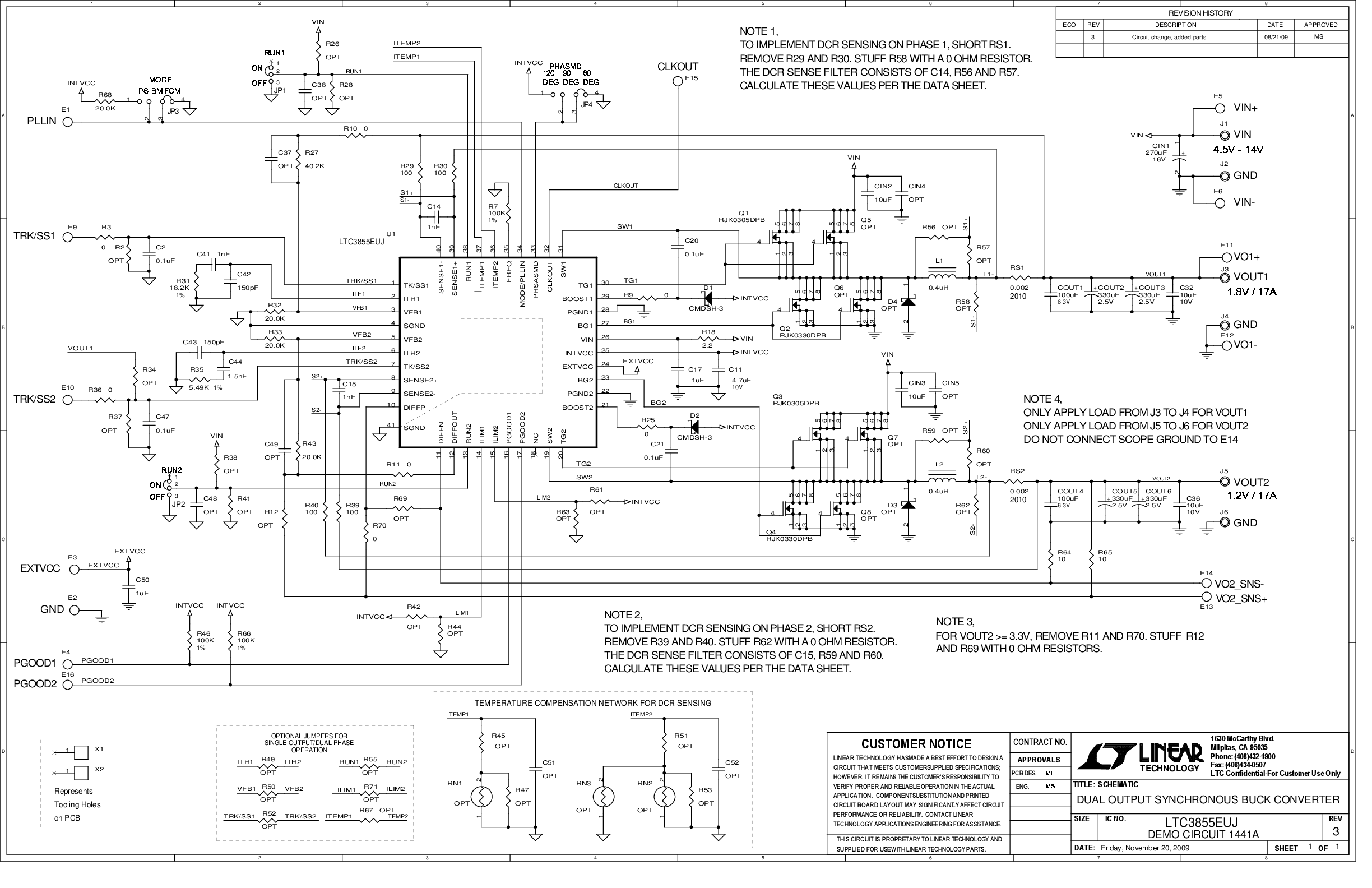

DC1441A
LTC3855EUJ Demo Board | Dual Output, VIN = 4.5V to 14V, VOUT1 = 1.8V @ 17A, VOUT2 = 1.2V @ 17A
製品の詳細
Demonstration circuit DC1441A is a dual output synchronous buck converter featuring the LTC3855EUJ. The board provides two outputs of 1.8V/17A and 1.2V/17A from an input voltage of 4.5V to 14V at a switching frequency of 400kHz.
資料

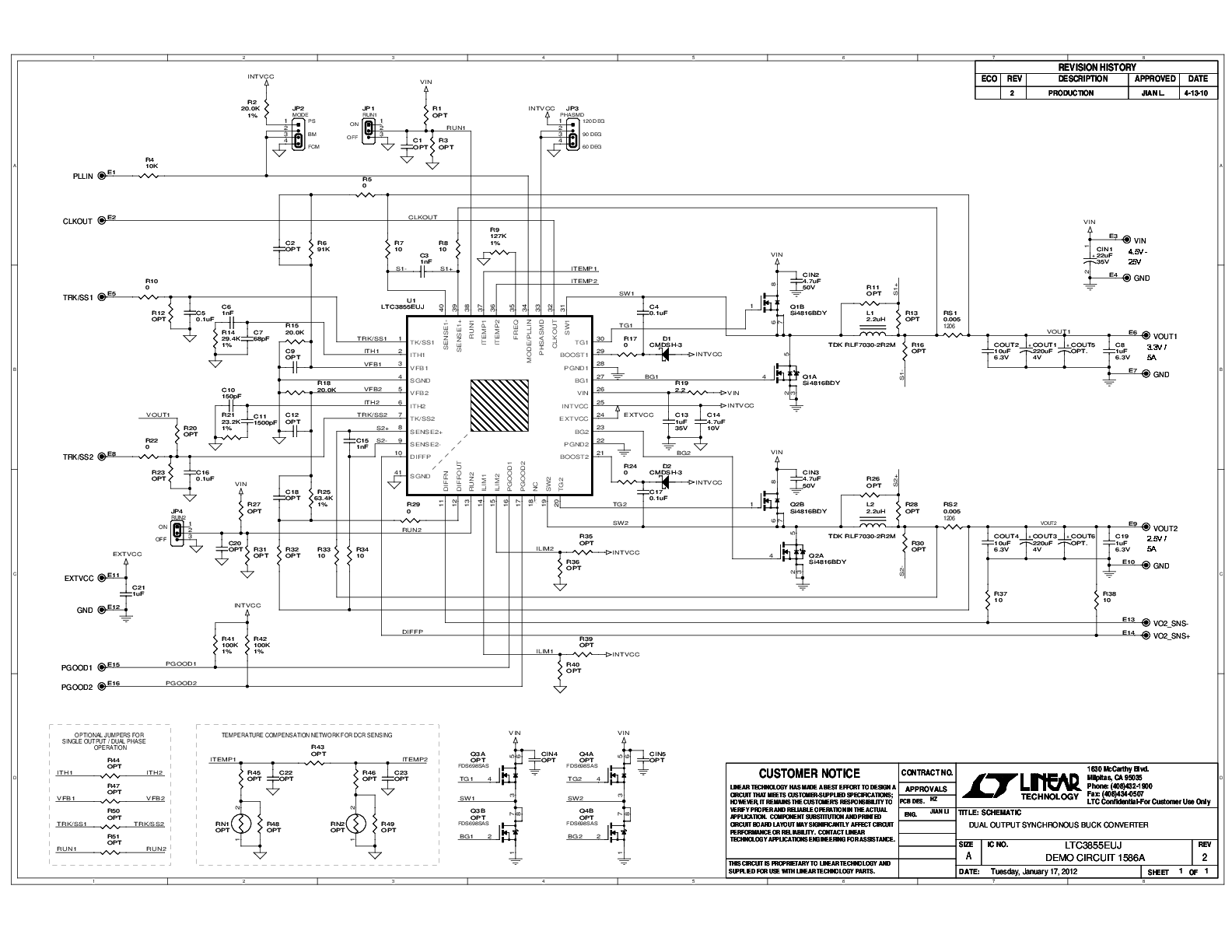

DC1586A
