LTC2990

I2Cインタフェース搭載のクワッド電圧、電流、温度モニタ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.72
特長
  • 電圧、電流、温度を測定
  • 2つのリモート・ダイオード温度を測定

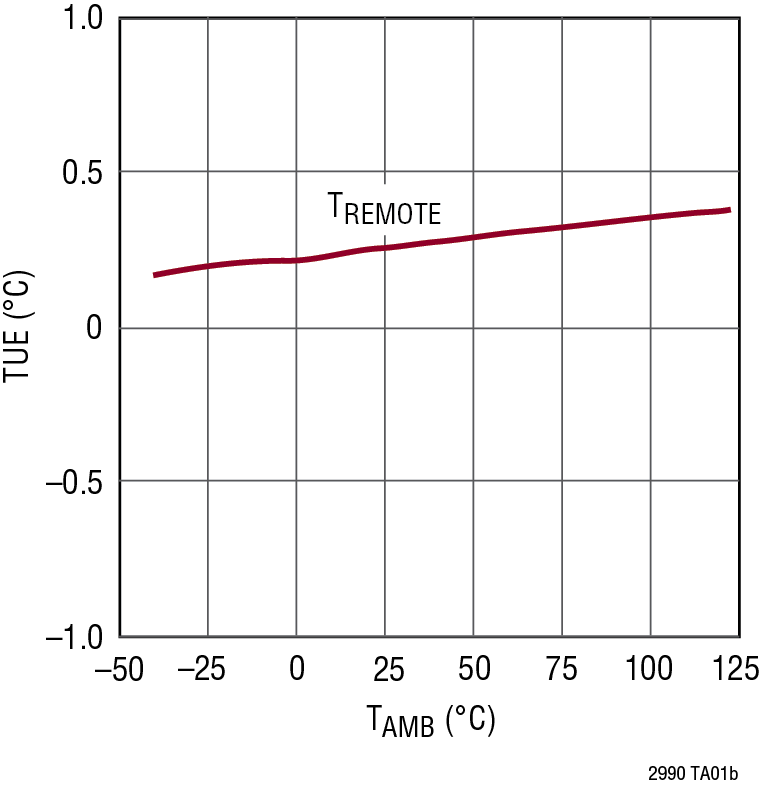

  • 精度:±0.5°C、分解能:0.06°C(標準)
  • ±1°C(標準)の温度センサを内蔵
  • 14ビットA/Dコンバータで電圧/電流を測定
  • 動作電源電圧:3V~5.5V
  • 4つの選択可能なアドレス
  • 10ppm/°Cの電圧リファレンスを内蔵

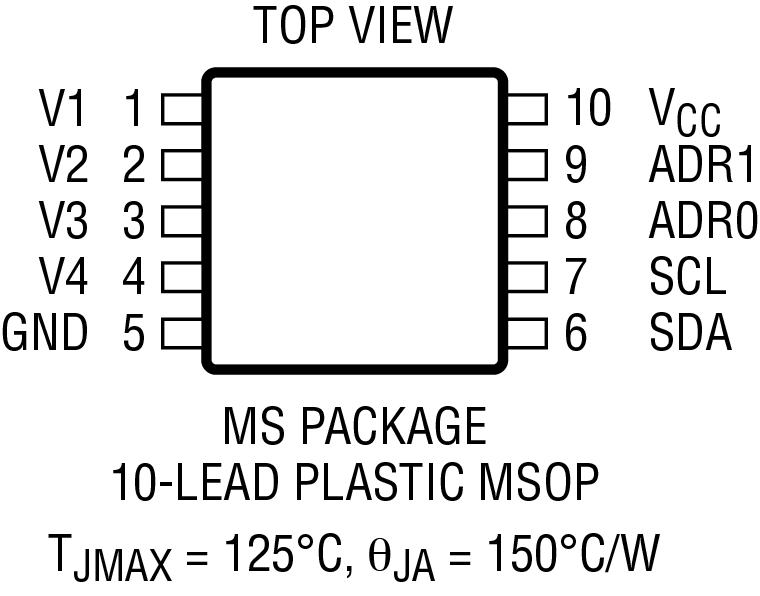

  • 10ピンMSOPパッケージ
製品概要
show more Icon

LTC®2990は、システムの温度、電圧および電流をモニタするために使用されます。このデバイスはI2Cシリアル・インタフェースを介して、内部温度、リモート温度、リモート電圧、リモート電流、および内部VCCを種々の組み合わせで測定するように設定できます。10ppm/°Cのリファレンスを内蔵しているので、必要なサポート部品数と面積が最小限に抑えられます。アドレスを選択可能で、機能構成を設定できるので、温度、電圧または電流のデータを必要とする様々なシステムに柔軟に使用できます。LTC2990はミリボルト以下の電圧分解能、1%の電流測定精度、1°Cの温度精度、あるいはこの3つのいずれかの組み合わせを必要とするシステムに最適です。


アプリケーション

  • 温度測定
  • 電源電圧モニタ
  • 電流測定
  • リモート・データ収集
  • 環境モニタ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.72

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2990CMS#PBF
  • HTML
  • HTML
LTC2990CMS#TRPBF
  • HTML
  • HTML
LTC2990IMS#PBF
  • HTML
  • HTML
LTC2990IMS#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0004

Epoxy Change from Henkel 8290 to 8290A for MSOP (3)

LTC2990CMS#PBF

製造中

LTC2990CMS#TRPBF

製造中

LTC2990IMS#PBF

製造中

LTC2990IMS#TRPBF

製造中

2 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2990CMS#PBF

製造中

LTC2990CMS#TRPBF

製造中

LTC2990IMS#PBF

製造中

LTC2990IMS#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2024

- 24_0004

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP (3)

LTC2990CMS#PBF

製造中

LTC2990CMS#TRPBF

製造中

LTC2990IMS#PBF

製造中

LTC2990IMS#TRPBF

製造中

2 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2990CMS#PBF

製造中

LTC2990CMS#TRPBF

製造中

LTC2990IMS#PBF

製造中

LTC2990IMS#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

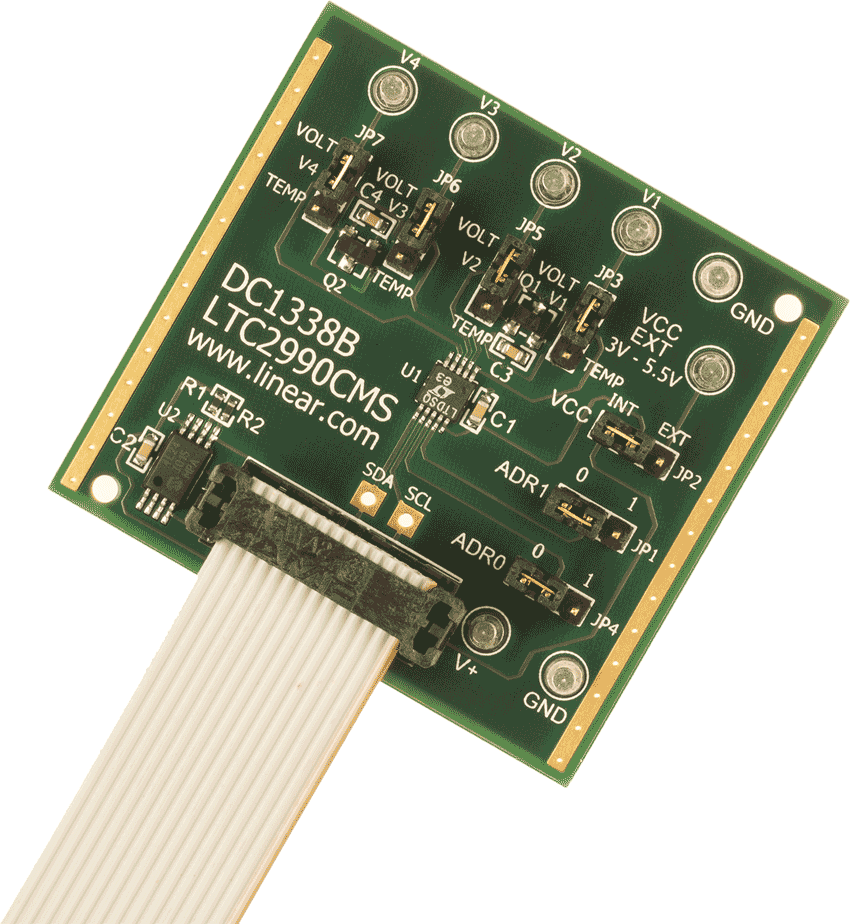

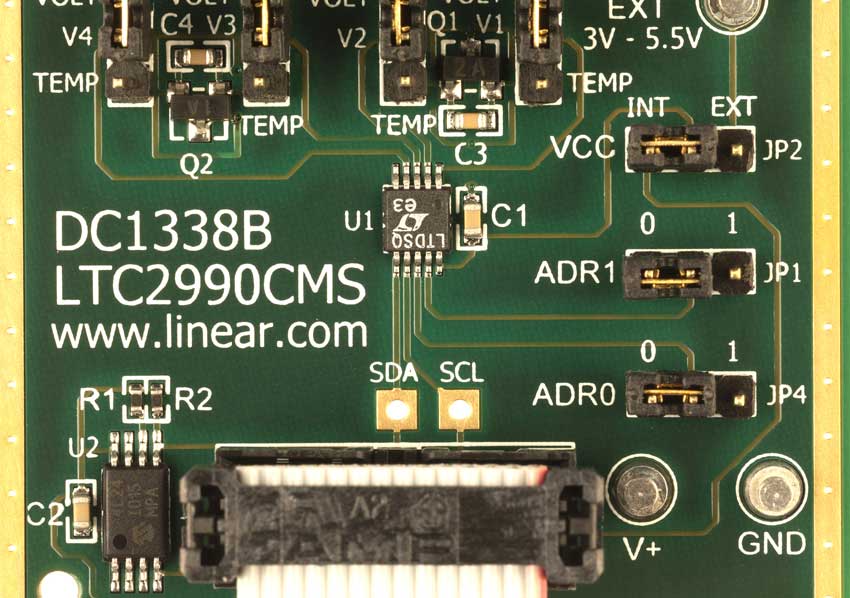

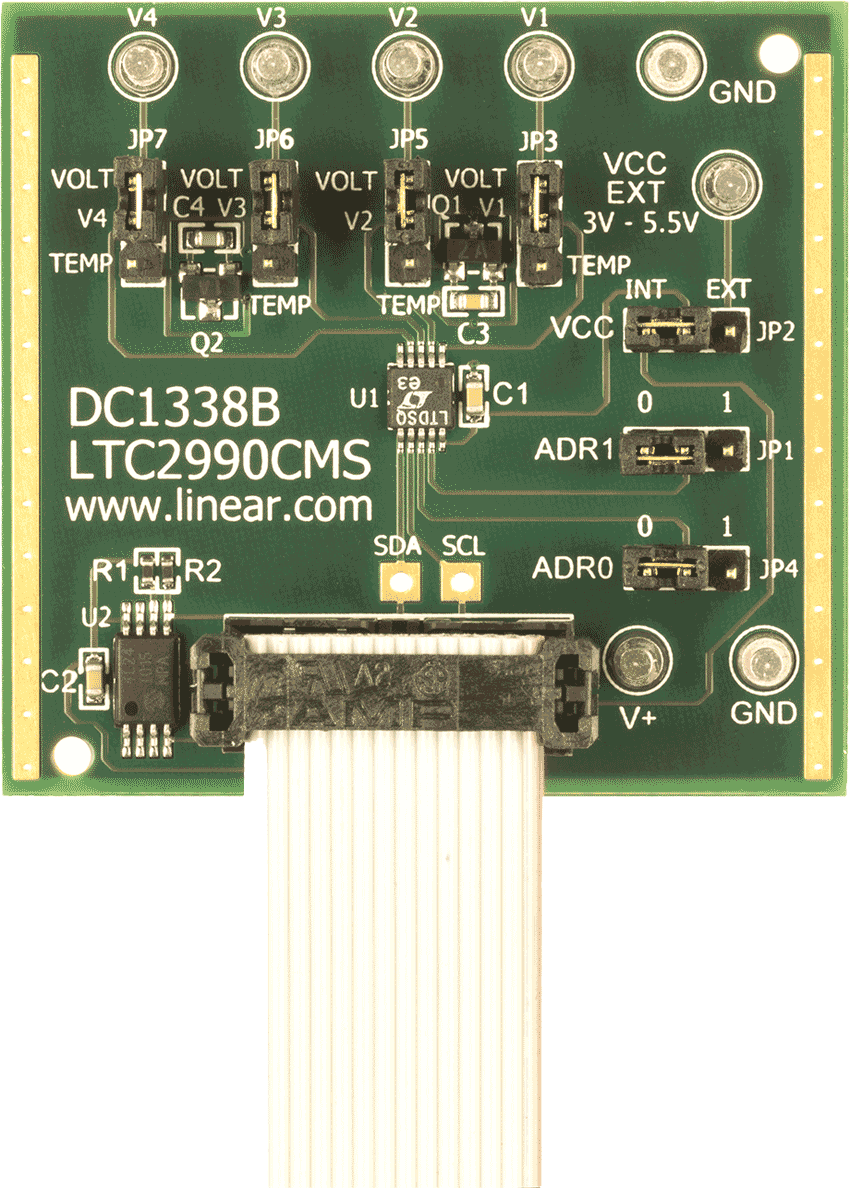

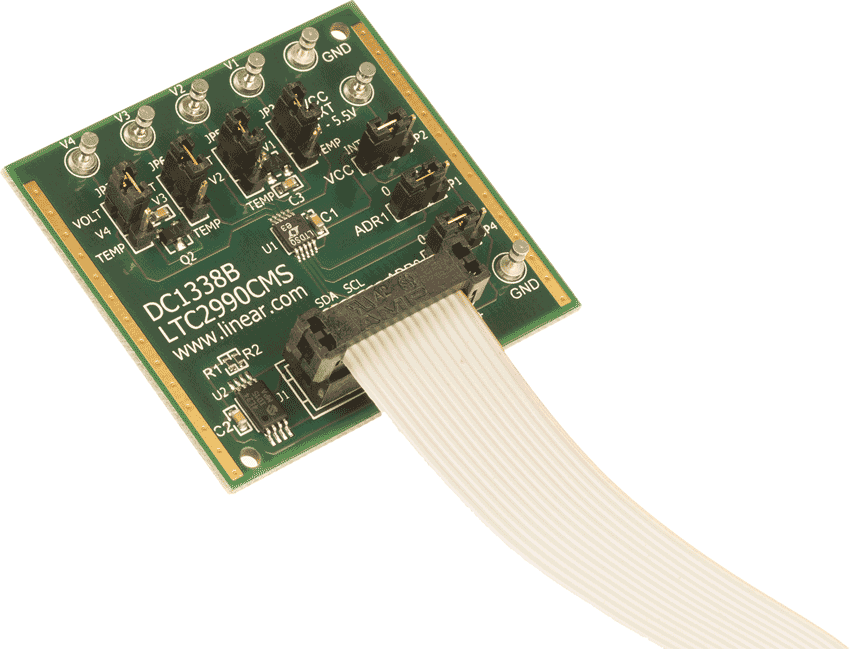

DC1338B

LTC2990 Demo Board | I2C Temperature, Current & Voltage Monitor (requires DC2026)

ツールおよびシミュレーション

ツールおよびシミュレーション 1

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。
