製品概要
機能と利点
- 最大8つの差動入力または最大16のシングルエンド入力
- Easy Drive™技法により、差動入力電流がゼロのレール･トゥ･レール入力が可能
- 最大限の精度で高インピーダンス･センサを直接デジタル化
- 27のアドレスと1つの同期用グローバル・アドレスを備えた2線I2Cインターフェイス
- RMSノイズ：600nV （遷移ノイズ：0.02LSB）
- GND～VCC の入力/リファレンス同相範囲
- 50Hz/60Hz 同時除去
- INL が2ppm、ミッシングコードなし
- オフセットが1ppm、フルスケール誤差が15ppm
- 待ち時間なし：新しいチャネルの選択後もデジタルフィルタは1 サイクルでセトリング
- 2.7V～5.5V 単一電源動作（0.8mV）
- 内部発振器

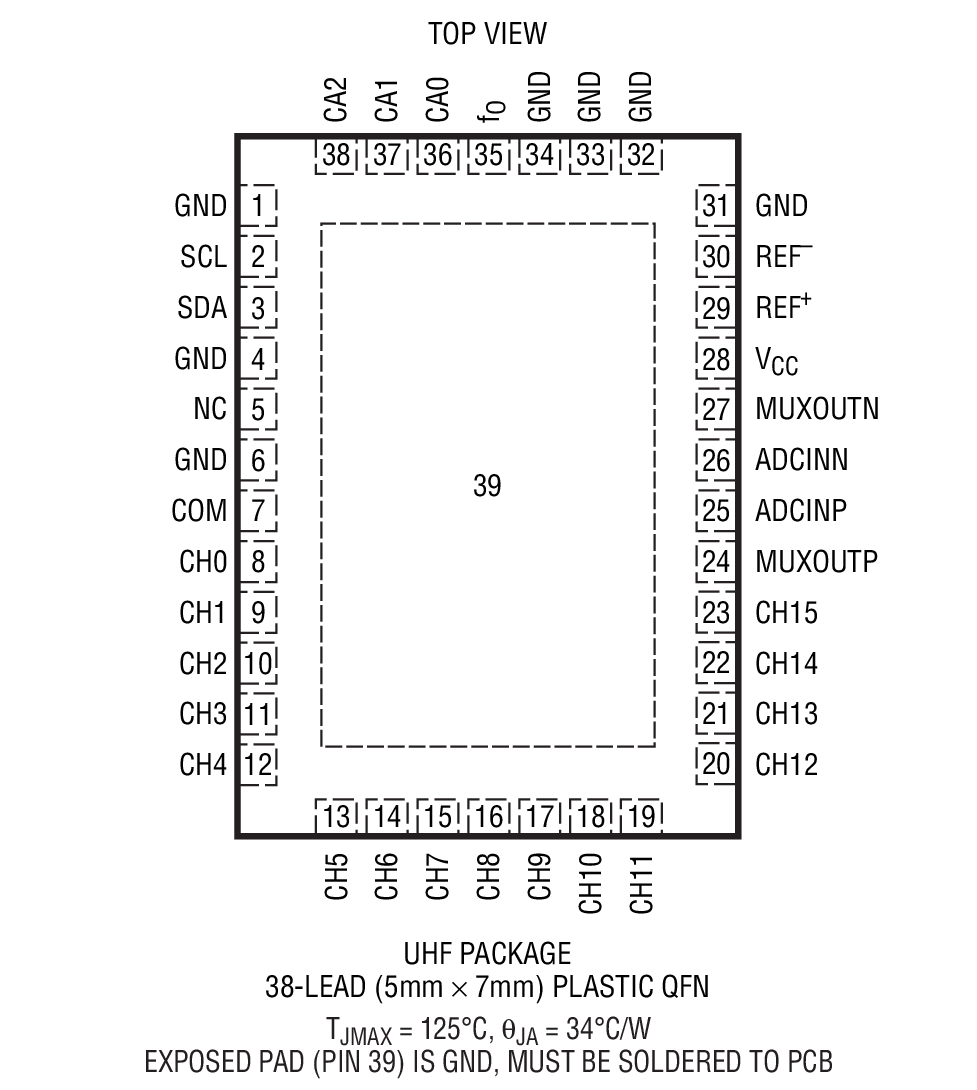

- 5mm×7mm小型QFN パッケージ
製品概要

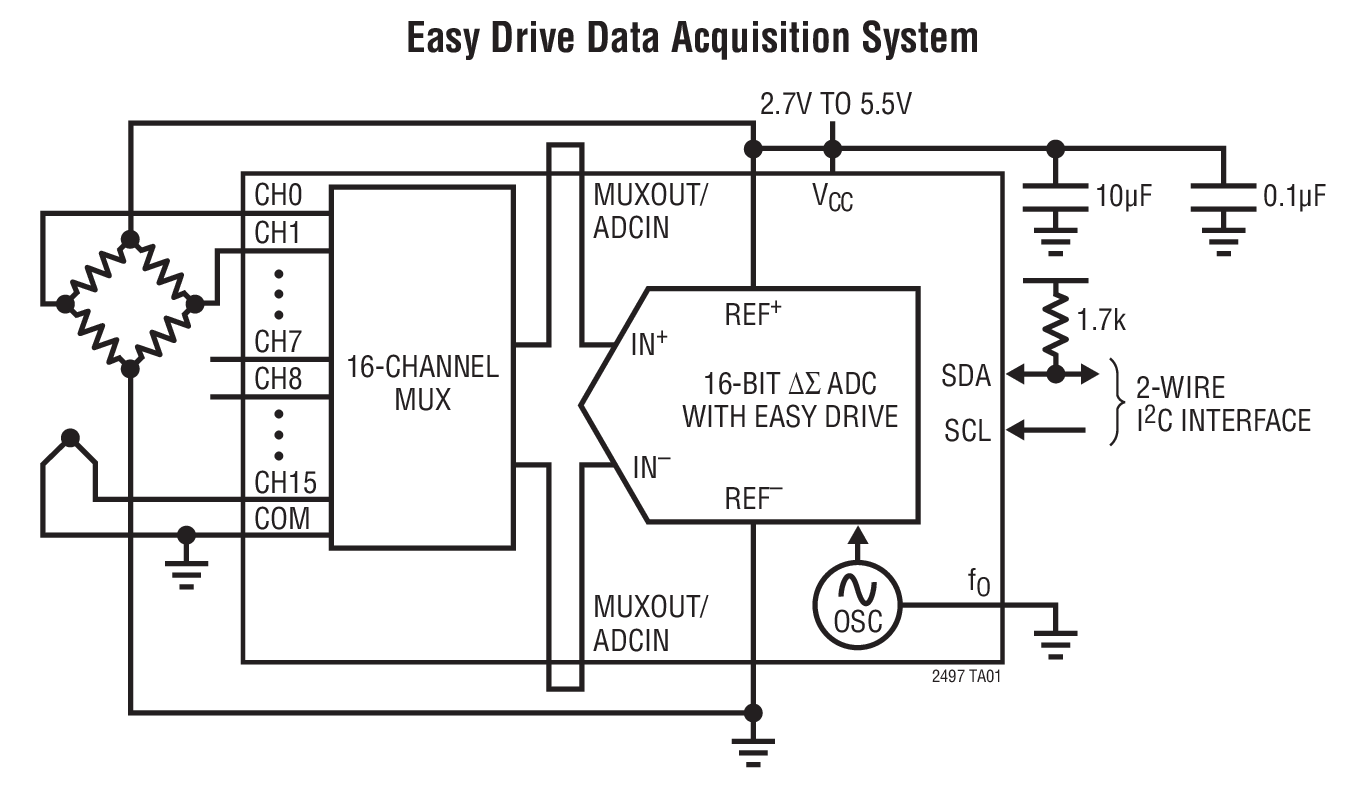

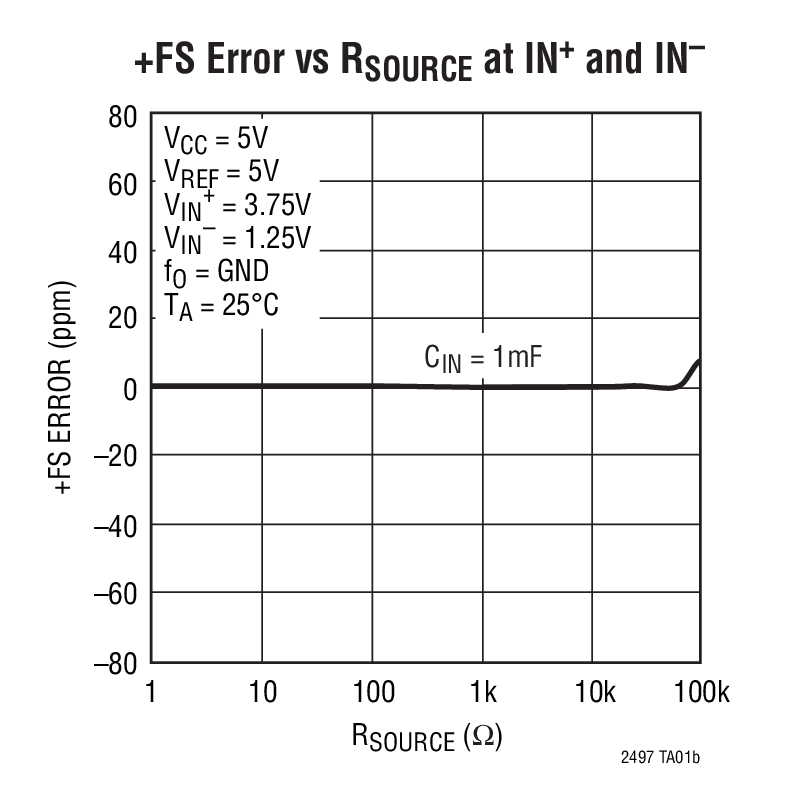

LTC2497は、Easy Drive技法と2線I2Cインターフェイスを採用した16チャネル（8差動チャネル）16ビットNo Latency Δ∑™ADCです。特許取得のサンプリング回路は、差動入力電流の自動キャンセルにより、ダイナミック入力電流誤差や内部バッファの欠点を排除します。このため、優れたDC精度を維持しながら、大きい外部ソース･インピーダンスを許容可能で、レール･トゥ･レール入力信号を直接デジタル化できます。
LTC2497は発振器を内蔵しています。このデバイスはシングルエンドまたは差動モードで動作する16のアナログ入力チャネルの組み合わせから外部信号を測定するように構成可能です。また、50Hzおよび60Hzの入力周波数を自動的に同時除去します。
LTC2497はリファレンス電圧と関係なく、広い同相入力電圧範囲（0V～VCC）が可能です。シングルエンドまたは差動入力のあらゆる組み合わせを選択可能で、新しいチャネルを選択した後の最初の変換が有効です。マルチプレクサ出力にアクセスすることにより、オプションの外付けアンプをすべてのアナログ入力間で共有できます。また、自動較正によって、付随するオフセットやドリフトが連続的に排除されます。
アプリケーション
- ダイレクト･センサ･デジタイザ
- 直接温度測定
- 計測
- 産業用プロセス制御
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

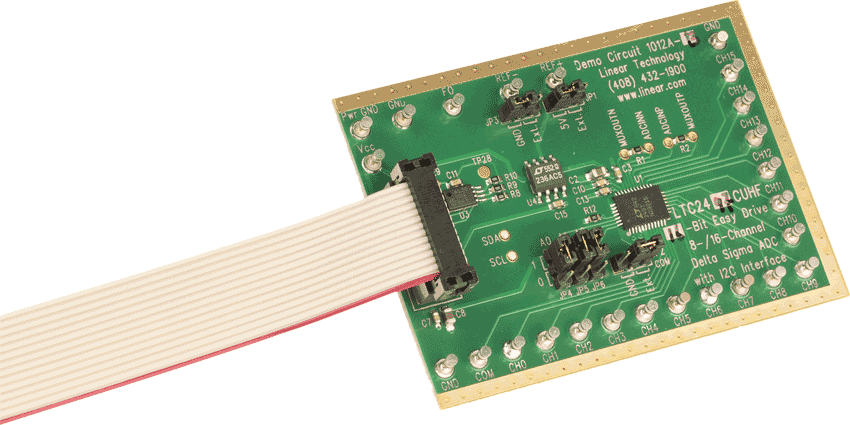

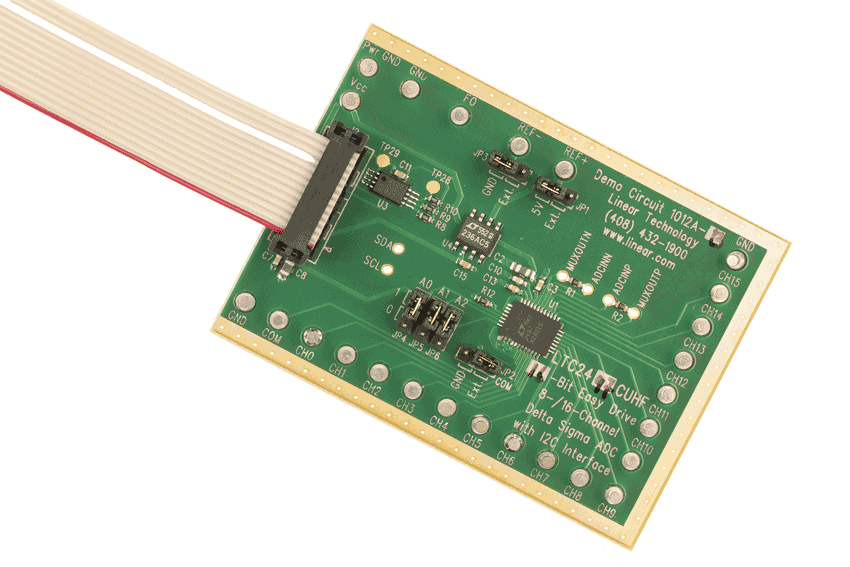

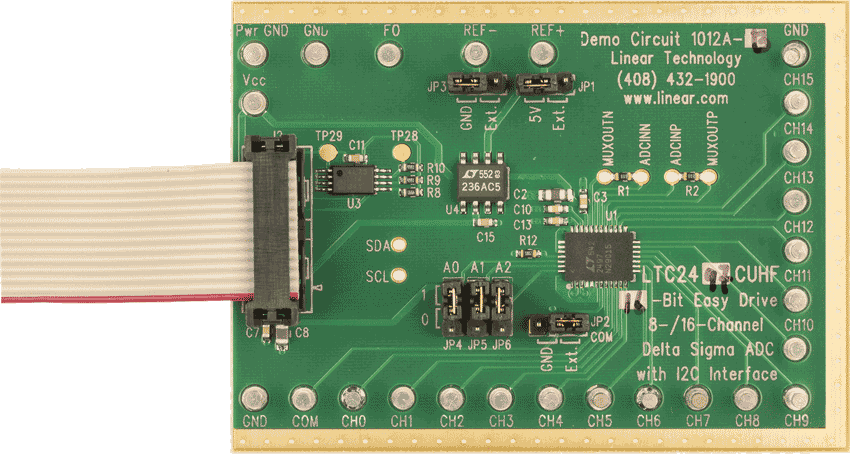

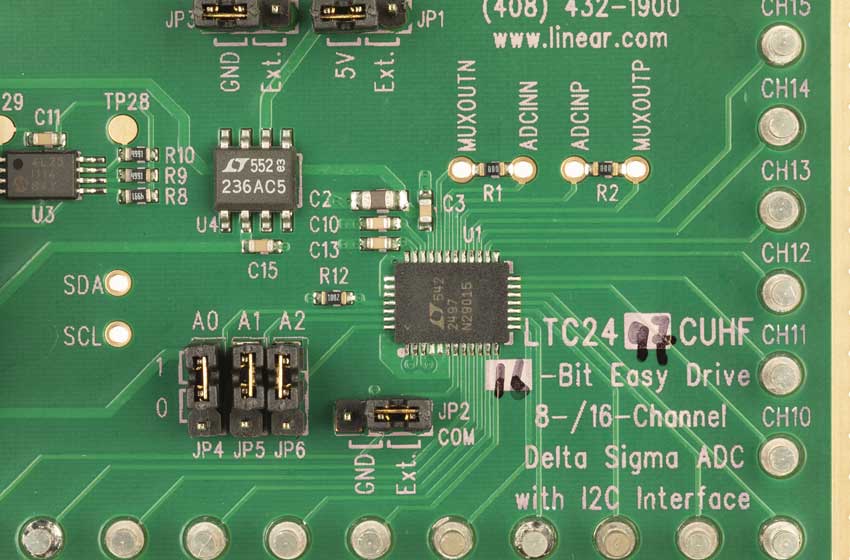

評価キット (1)
参考資料
-
R461 Reliability Data3/22/2018
-
DC1012A - Demo Manual5/30/2013
-
No Latencyデルタシグマ™ADC11/21/2012
-
Ultra-Tiny 16-Bit ΔΣ ADC Family6/29/2010
ツールおよびシミュレーション
Linduino
Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。
リファレンス・デザイン (2)
おすすめ製品
LTC2497 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC2497CUHF#PBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LTC2497CUHF#TRPBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LTC2497IUHF#PBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LTC2497IUHF#TRPBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead QFN (5mm x 7mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R461 Reliability Data |
