ADV7513

HDMIトランスミッタ、165MHz、高性能

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格
価格は未定
特長
一般事項
  • 3DビデオをサポートするHDMI1.4機能を包含
  • 165MHzの伝送速度は、最大1080pおよびUXGAまでの全てのビデオ・フォーマットをサポート
  • ガマット・メタデータ・パケットの伝送をサポート
デジタル・ビデオ事項
  • 3Dビデオの対応可能
  • プログラマブルな両方向カラー・スペース・コンバータ
デジタル・オーディオ事項
  • ステレオのリニア・パルス・コード変調(LPCM)または最大192kHzまでの圧縮オーディオに対する標準S/PDIFをサポート
  • 高ビット・レート・オーディオ(HBR).
設計を簡素化させる特別な特長
  • 5Vを許容するI2CとHot Plug™ detect(ホットプラグ検出、HPD)I/Os、外部デバイス不要
  • S/PDFおよびI2Sをサポートするためのオーディオ・マスタークロックが不要

製品概要
show more Icon
ADV7513は165MHzの高解像度マルチメディア・インターフェース(HDMI®)トランスミッタで、DVDプレーヤ/レコーダ、デジタル・セットトップ・ボックス、A/Vレシーバ、ゲーム用コンソールおよびPCなどのアプリケーションにとって最適な製品です。

このデジタル・ビデオ・インターフェースは、HDMI v1.4/DVI v1.0互換のトランスミッタを内蔵しており、全てのHDYVフォーマットをサポートします。ADV7513は、3Dビデオを含む、HDMI v1.4固有の機能をサポートします。またADV7513は、x.v.Color™、高ビットレート(HBR)オーディオと、プログラマブルな補助ビデオ・インフォメーション(AVI)、インフォフレーム(InfoFrame)機能もサポートします。組み込まれたHDCPによって、ADV7513はHDCP v1.4プロトコルによって仕様化された保護内容の機密伝送が可能です。

ADV7513は、S/PDIFと8チャンネルのI2Sオーディオの両方をサポートします。この忠実な8チャンネルのI2Sは最大768kHzまでのステレオまたは7.1サラウンド・オーディオのどちらも伝送することができます。S/PDIFインターフェースは、Dolby®デジタル、DTS®、およびTHX®などの圧縮オーディオ信号を運ぶことができます。最新のCMOS製造プロセスで製造されており、ADV7513は、露出パドル付の64ピンLQFP表面実装パッケージを採用しており、-25℃~+85℃の温度範囲にわたって仕様化されています。

アプリケーション

  • ゲーム・コンソール
  • PC
  • DVDプレイヤーおよびレコーダー
  • デジタル・セット・トップ・ボックス
  • A/V レシーバー

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

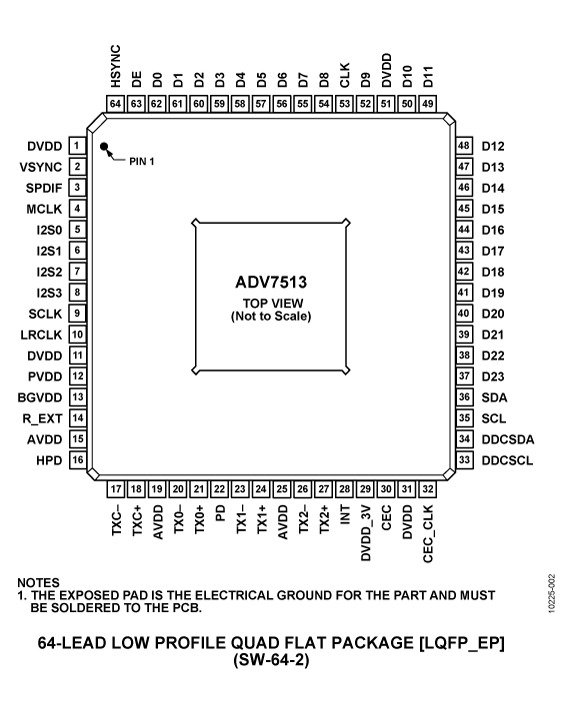

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADV7513BSWZ
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

12 7, 2016

- 16_0033

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select QFP Products

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

12 7, 2016

- 16_0033

arrow down

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select QFP Products

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

EVAL-ADV7612

ADV7612 and ADV7511 Evaluation Board

zoom

EVAL-ADV7612

ADV7612 and ADV7511 Evaluation Board

ADV7612 and ADV7511 Evaluation Board

製品の詳細

This is a board for evaluating the combination the ADV7612 HDMI receiver and the ADV7511 HDMI transmitter. It has dual HDMI inputs and HDMI output. There is a Blackfin BF524 on the board which is a controller and can be used for audio processing between input and output. The video and audio bus is jumper-able so any of the parts can be evaluated by themselves or with customer hardware in between. Evaluation software is available. Documentation on how to alter jumpers and Scripts are available that will make ADV7612 work like ADV7611 and ADV7511 work like ADV7513.

Customers wishing to order the EVAL-ADV7612-7511 or the EVAL-ADV7612-7511P must be HDMI adopters listed at HDMI.org. Customers wishing to order the EVAL-ADV7612-7511 must also be HDCP licensees.
