LTC4215

I2C互換モニタ機能付きHot Swapコントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示
Documentation すべてのドキュメントを表示
Linduino LTC4215 Linduino Header File Download 8.00KB Linduino LTC4215 - DC874A Linduino.INO File Download 21.00KB Linduino LTC4215 Linduino.CPP Download 3.00KB LTspice LTC4215 - Hot Swap Controllers Download 3.6 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 12
1Ku当たりの価格 最低価格：$4.48
特長
  • 電源の入ったバックプレーンに安全に挿入可能
  • 電流と電圧をモニタする8ビットADC
  • I2C/SMBusインタフェース
  • 広い動作電圧範囲：2.9V～15V
  • 回路ブレーカのタイムアウト：20μs (LTC4215) または420μs (LTC4215-2)
  • dI/dt制御ソフトスタート
  • 外付けNチャネルMOSFETのハイサイド･ドライブ
  • 外付けゲート･コンデンサ不要
  • 入力過電圧/低電圧保護
  • フォールト後のラッチオフまたは自動リトライを選択可能
  • フォールト後にホストに対して警告を発行
  • フォールドバック付き突入電流制限
  • 24ピン（4mm×5mm）QFNパッケージ
  • LTC4215は16ピン細型SSOPパッケージでも供給
製品概要
show more Icon

Hot Swap™コントローラLTC4215/LTC4215-2は、電源の入ったバックプレーンに対し、ボードの安全な挿入/引抜きを可能にします。外付けNチャネル・パス・トランジスタを使用して、ボードの電源電圧と突入電流をプログラム可能な速度でランプアップさせることができます。I2Cインタフェースと内蔵のADCにより、負荷の電流、電圧、フォールト状態をモニタできます。

このデバイスはフォールドバック電流制限をプログラム可能で、突入電流のdI/dtを設定するソフトスタート･ピンを搭載しています。I2Cインタフェースにより、LTC4215が電流制限フォールト検出後にラッチオフするか、あるいは自動的にリスタートするかを設定できます。

この他に、このコントローラは、フォールトが発生した場合にホストに対して割り込みを行う機能、出力電力が良好であることを知らせる機能、負荷カードの挿入を検出する機能、挿入後、直ちに自動的に起動するか、I2Cコマンドを待ってから起動する機能を搭載しています。

LTC4215は、高速なフォールト応答を必要とするアプリケーション向けに20μsの回路ブレーカ・フィルタを搭載し、過電流フォールト後はデフォルトでラッチオフします。LTC4215-2は、電源過渡が20μsを超える可能性があるアプリケーション向けに、タイムアウト時間を延長した420μs の回路ブレーカを搭載し、過電流フォールト後は、デフォルトで自動的にリスタートします。


 Circuit Breaker Timeout General Purpose Outputs
LTC4215 20μs 1
LTC4215-1 20μs 3
LTC4215-2 420μs 1
LTC4215-3
 420μs 3

アプリケーション

  • 活線挿入
  • 電子回路ブレーカ
  • コンピュータ、サーバ
  • プラットフォーム･マネージメント

Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示
Linduino LTC4215 Linduino Header File Download 8.00KB Linduino LTC4215 - DC874A Linduino.INO File Download 21.00KB Linduino LTC4215 Linduino.CPP Download 3.00KB LTspice LTC4215 - Hot Swap Controllers Download 3.6 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 12
1Ku当たりの価格 最低価格：$4.48
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC4215

資料

7
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • 信頼性データ
  • データシート
  • デザイン・ノート
  • ユーザ・ガイド
  • すべて
    TickIcon
  • English
  • 中国語
  • 日本語
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 01/31/2011
English

LTC4215: Hot Swap Controller with I2C Compatible Monitoring Data Sheet

PDFファイルを開く

redirect
265.00K
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/26/2018
English
R536 Reliability Data redirect icon

49.04 K

download

PDFをダウンロード

デザイン・ノート

4

PDF Vector

PDF

更新 03/17/2008
English
DN421 - An Easy Way to Add Auxiliary Control Functions to Hot Swap Cards redirect icon

657.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 11/08/2007
中国語
DN421 - 一种给热插拔板卡增添辅助控制功能的简易方法 redirect icon

539.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 09/13/2007
日本語
DN421 - ホットスワップ・カードに補助制御機能を追加する簡単な方法 redirect icon

377.00K

download

PDFをダウンロード

PDF Vector

HTML

更新 09/01/2007
English
Design Note 421: An Easy Way to Add Auxiliary Control Functions to Hot Swap Cards redirect icon

ユーザ・ガイド

1

PDF Vector

PDF

更新 09/24/2009
English
DC874A - Demo Manual redirect icon

512.00K

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

技術資料 5
show more Icon

データシート 1

LTC4215: Hot Swap Controller with I2C Compatible Monitoring Data Sheet

信頼性データ 1

R536 Reliability Data

ユーザ・ガイド 1

DC874A - Demo Manual

デザイン・ノート 2

DN421 - ホットスワップ・カードに補助制御機能を追加する簡単な方法
Design Note 421: An Easy Way to Add Auxiliary Control Functions to Hot Swap Cards
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4215CGN#PBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4215CGN#TRPBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4215CUFD#PBF 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4215CUFD#TRPBF 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4215CUFD-2#PBF 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4215CUFD-2#TRPBF 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4215IGN#PBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4215IGN#TRPBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4215IUFD#PBF 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4215IUFD#TRPBF 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4215IUFD-2#PBF 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4215IUFD-2#TRPBF 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0235

Epoxy Change from Henkel 8290 to 8290A for GN Package

LTC4215CGN#PBF

製造中

LTC4215CGN#TRPBF

製造中

LTC4215IGN#PBF

製造中

LTC4215IGN#TRPBF

製造中

pdf

PCN22_0235_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

4 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC4215CGN#PBF

製造中

LTC4215CGN#TRPBF

製造中

LTC4215IGN#PBF

製造中

LTC4215IGN#TRPBF

製造中

pdf

PCN22_0066_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0235

arrow down

Epoxy Change from Henkel 8290 to 8290A for GN Package

LTC4215CGN#PBF

製造中

LTC4215CGN#TRPBF

製造中

LTC4215IGN#PBF

製造中

LTC4215IGN#TRPBF

製造中

pdf

PCN22_0235_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
4 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC4215CGN#PBF

製造中

LTC4215CGN#TRPBF

製造中

LTC4215IGN#PBF

製造中

LTC4215IGN#TRPBF

製造中

pdf

PCN22_0066_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

I<sup>2</sup>Cアイソレータ1
LTM2883
popup image
Cart

製造中

±12.5Vおよび5Vの可変安定化電源を備えたSPI/デジタルまたはI2C対応のμModuleアイソレータ

低電圧ホットスワップ・コントローラ1
LTC4280
popup image
Cart

新規設計に推奨

I2C互換モニタ機能付きHot Swapコントローラ

電流検出アンプ1
LTC2990
popup image
Cart

新規設計に推奨

I2Cインタフェース搭載のクワッド電圧、電流、温度モニタ

製品モデル 製品ライフサイクル 詳細
LTC4280
popup image
Cart

新規設計に推奨

I2C互換モニタ機能付きHot Swapコントローラ

LTC2990
popup image
Cart

新規設計に推奨

I2Cインタフェース搭載のクワッド電圧、電流、温度モニタ

評価用キット

評価用キット 1

評価用キット1

evaluation kit item images

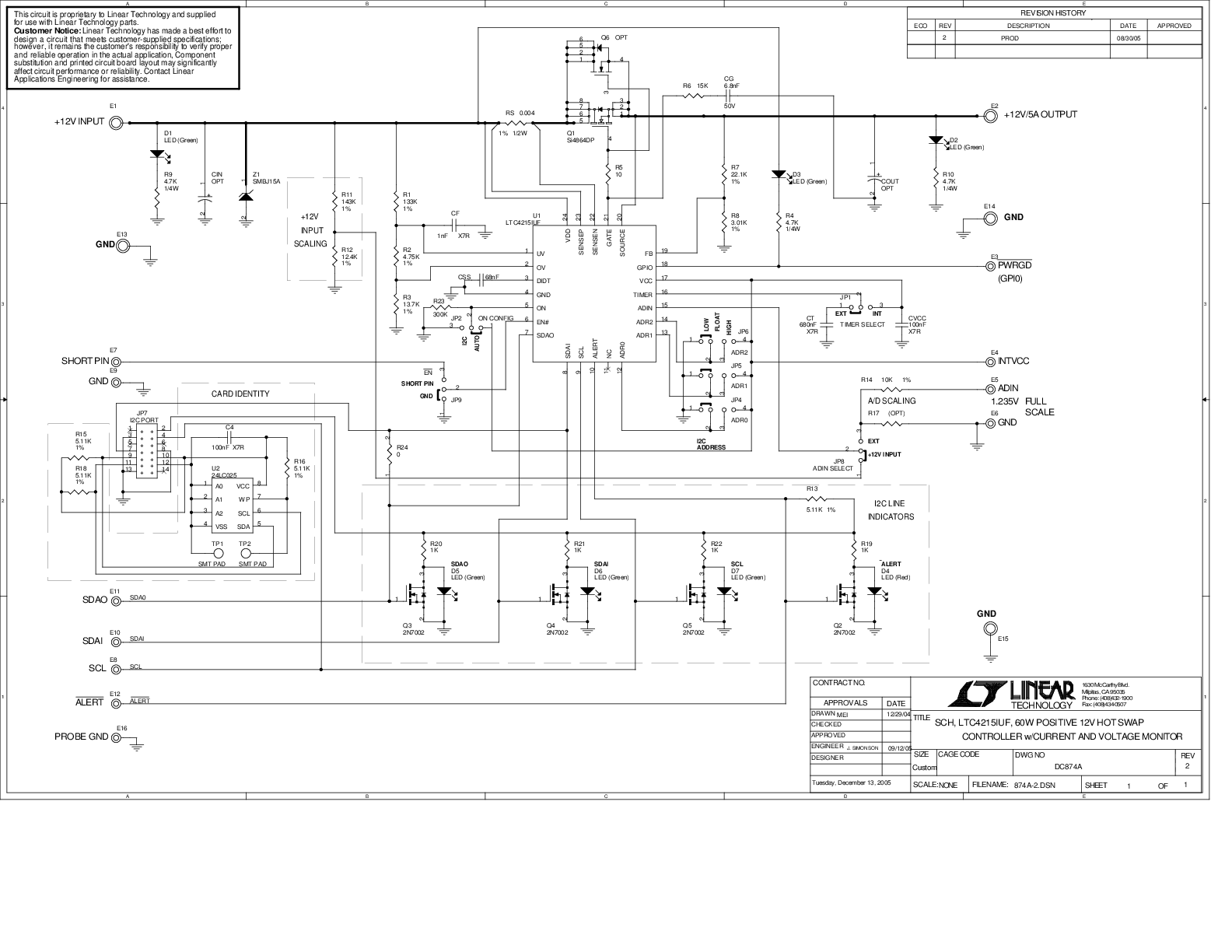

DC874A
