LTC4215-1

新規設計に推奨

I2C互換モニタ機能付きのHot Swapコントローラ

データシート 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 電源の入ったバックプレーンに安全に挿入可能
  • 電流と電圧をモニタする8ビットADC
  • I2C/SMBusインタフェース
  • 広い動作電圧範囲：2.9V～15V
  • dI/dt制御ソフトスタート
  • 回路ブレーカのタイムアウト：20μs (LTC4215-1) 、420μs (LTC4215-3)
  • 3つの汎用出力
  • 外付けNチャネルMOSFETのハイサイド・ドライブ
  • 外付けゲート･コンデンサ不要
  • 入力過電圧/低電圧保護
  • フォールト後のラッチオフまたは自動リトライを選択可能
  • フォールト後にホストに対して警告を発行
  • フォールドバック付き突入電流制限
  • 24ピン（4mm×5mm）QFNパッケージ

Hot Swap™コントローラLTC4215-1/LTC4215-3は、電源の入ったバックプレーンに対し、ボードの安全な挿入/引抜きを可能にします。外付けNチャネル・パス・トランジスタを使用して、ボードの電源電圧と突入電流をプログラム可能な速度でランプアップさせることができます。I2Cインタフェースと内蔵のADCにより、負荷の電流、電圧、フォールト状態をモニタできます。

このデバイスはフォールドバック電流制限をプログラム可能で、突入電流のdI/dtを設定するソフトスタート･ピンを搭載しています。I2Cインタフェースにより、LTC4215-1/LTC4215-3が電流制限フォールト検出後にラッチオフするか、あるいは自動的にリスタートするかを設定できます。

この他に、このコントローラは、フォールトが発生した場合にホストに対して割り込みを行う機能、3つの汎用出力、出力電力が良好であることを知らせる機能、負荷カードの挿入を検出する機能、挿入後、直ちに自動的に起動するか、I2Cコマンドを待ってから起動する機能を搭載しています。

LTC4215-1は、高速なフォールト応答を必要とするアプリケーション向けに20μs回路ブレーカ・フィルタを搭載しています。 LTC4215-3は、電源過渡が20μsを超える可能性があるアプリケーション向けに、タイムアウト時間を延長した420μs 回路ブレーカを搭載しています。

Circuit Breaker Timeout General Purpose Outputs
LTC4215 20μs 1
LTC4215-1 20μs 3
LTC4215-2 420μs 1
LTC4215-3 420μs 3

アプリケーション

  • ボードの活線挿入
  • 電子回路ブレーカ
  • コンピュータ、サーバ
  • プラットフォーム・マネージメント
LTC4215-1
I2C互換モニタ機能付きのHot Swapコントローラ
12V Application With 5A Circuit Breaker Start-Up Waveform Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

ユーザ・ガイド 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
A/Dコンバータ（ADC） 1
LTC2990
新規設計に推奨 I2Cインタフェース搭載のクワッド電圧、電流、温度モニタ
デジタル・アイソレータ 1
LTM2883
製造中 ±12.5Vおよび5Vの可変安定化電源を備えたSPI/デジタルまたはI2C対応のμModuleアイソレータ
保護スイッチ ＆ コントローラ 1
LTC4280
新規設計に推奨 I2C互換モニタ機能付きHot Swapコントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LTC4215
  • LTC4215-1
  • LTC4215-2
  • LTC4215-3
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC1243A

LTC4215-1 Hot Swap Controller with ADC and 3 GPIO (requires DC590)

今すぐ購入 詳細を表示

製品詳細

DC1243A: Demo Board for the LTC4215-1 and -3 - Hot Swap Controller with I2C Compatible Monitoring



DC1243A
LTC4215-1 Hot Swap Controller with ADC and 3 GPIO (requires DC590)

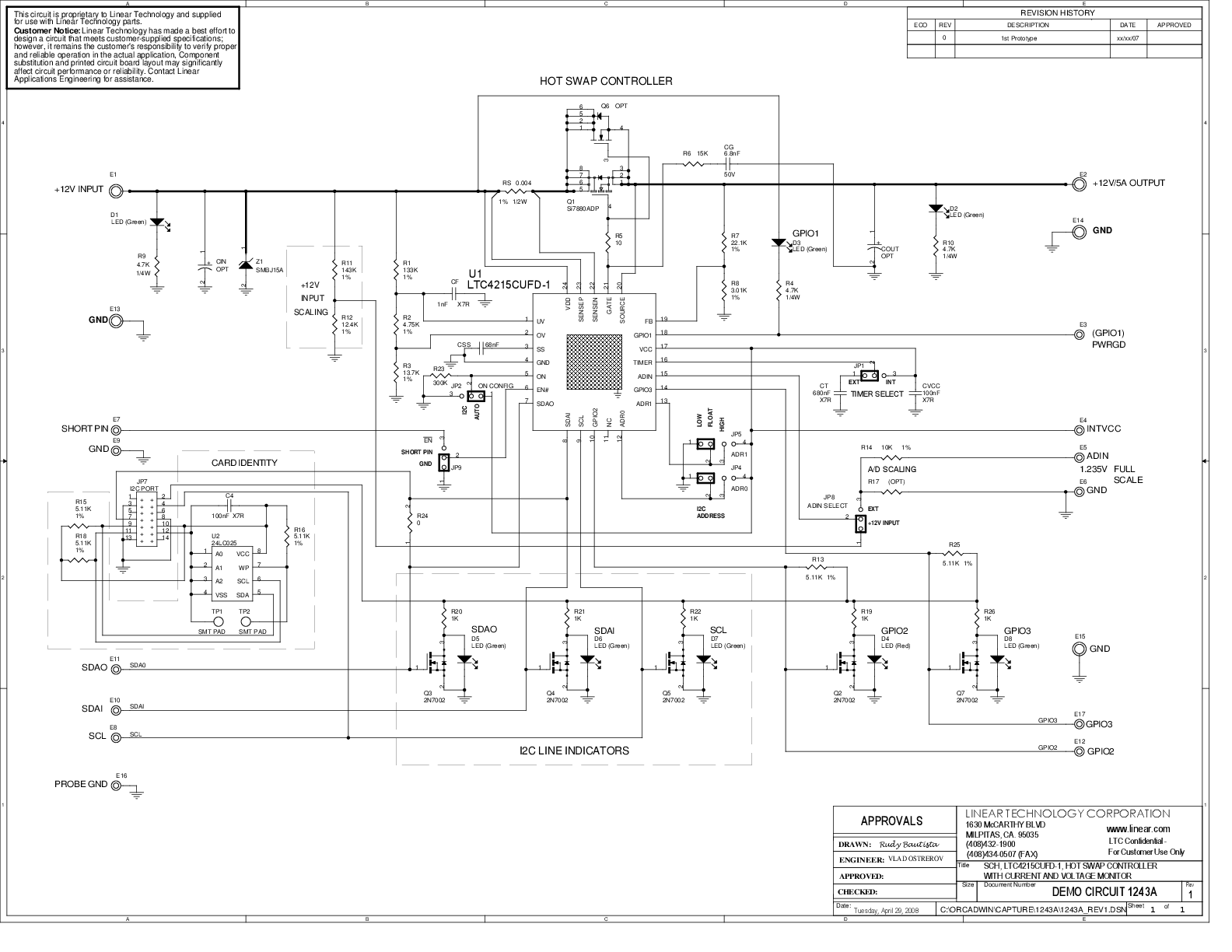

DC1243A - Schematic
