製品概要

機能と利点

  • 電源の入ったバックプレーンに安全に挿入可能
  • 電流と電圧をモニタする8ビットADC
  • I2C/SMBusインタフェース
  • 広い動作電圧範囲: 2.9V~15V
  • 過電流フィルタ時間を調整可能
  • 外付けNチャネルMOSFETのハイサイド・ドライブ
  • 外付けゲート・コンデンサ不要
  • 入力の過電圧/低電圧保護
  • フォールト発生後のラッチオフまたは自動リトライを選択可能
  • フォールト発生後にホストに対してアラートを出力
  • フォールドバック突入電流制限

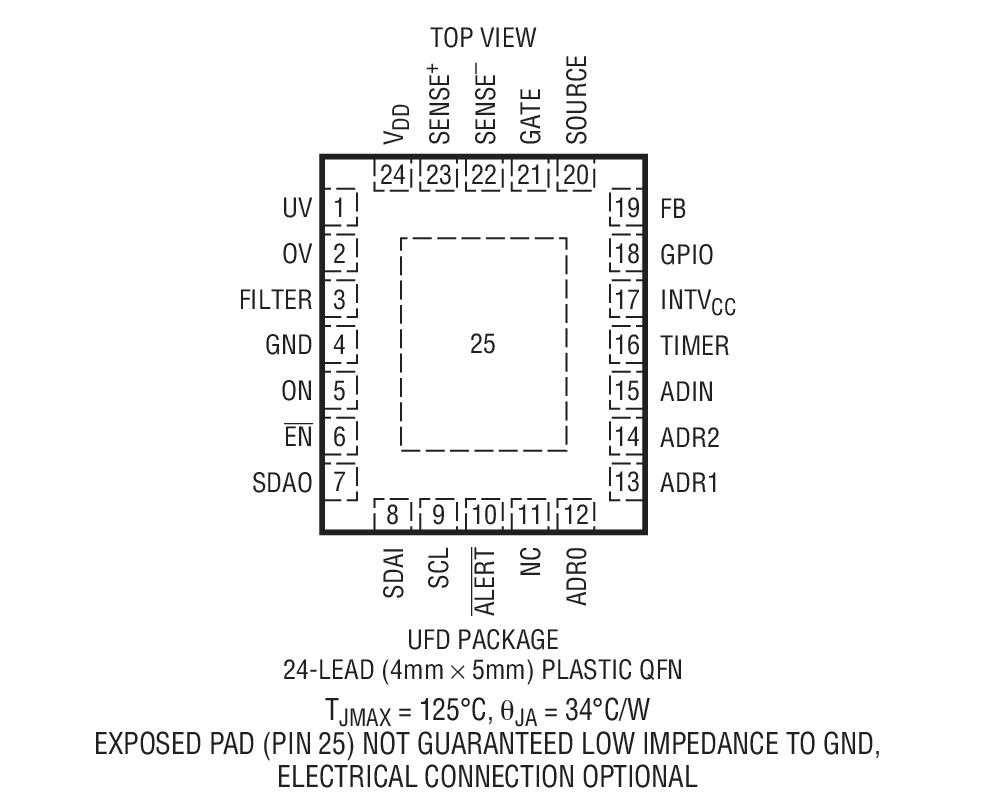

  • 24ピン4mm × 5mm QFNパッケージ

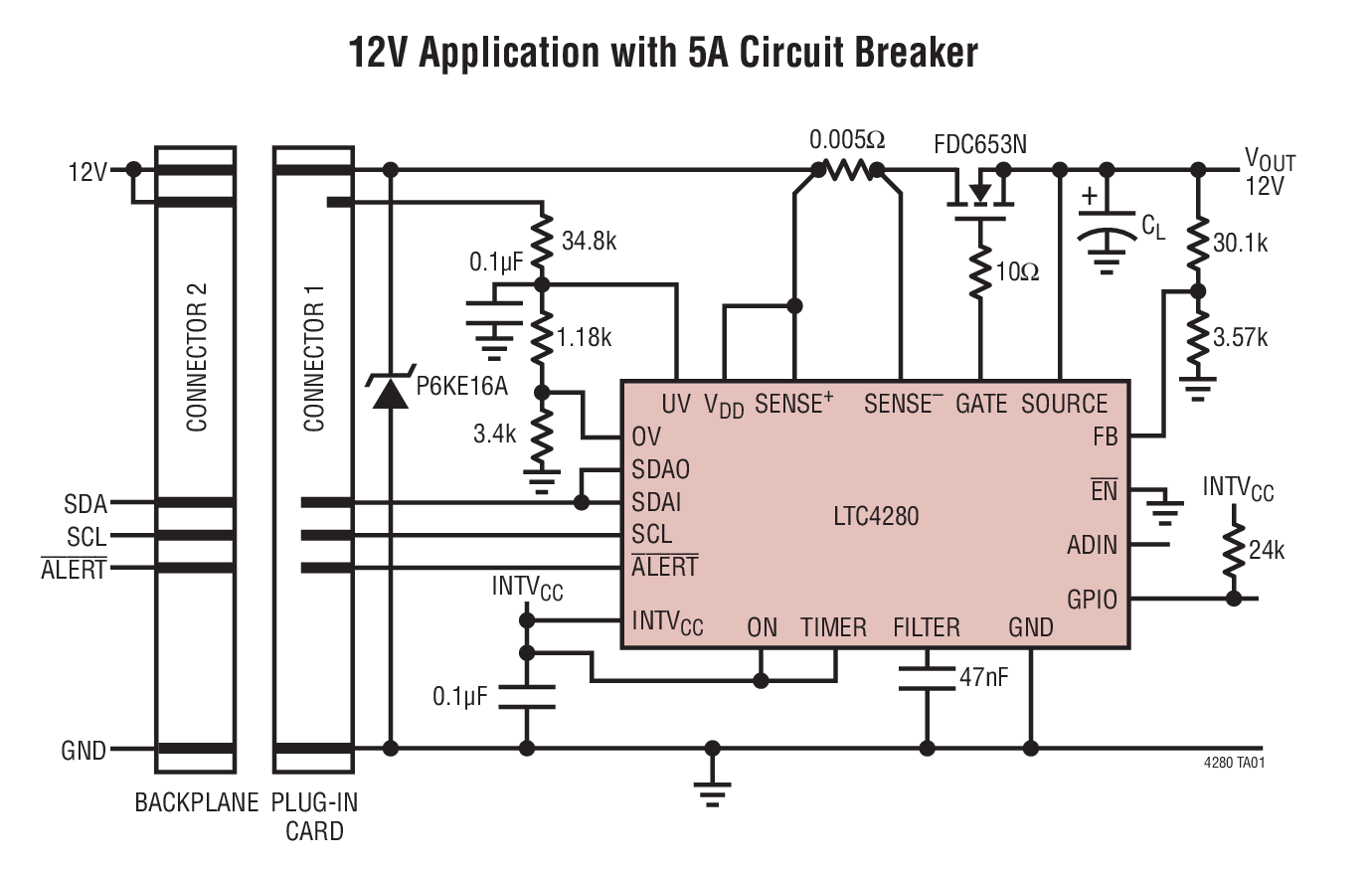

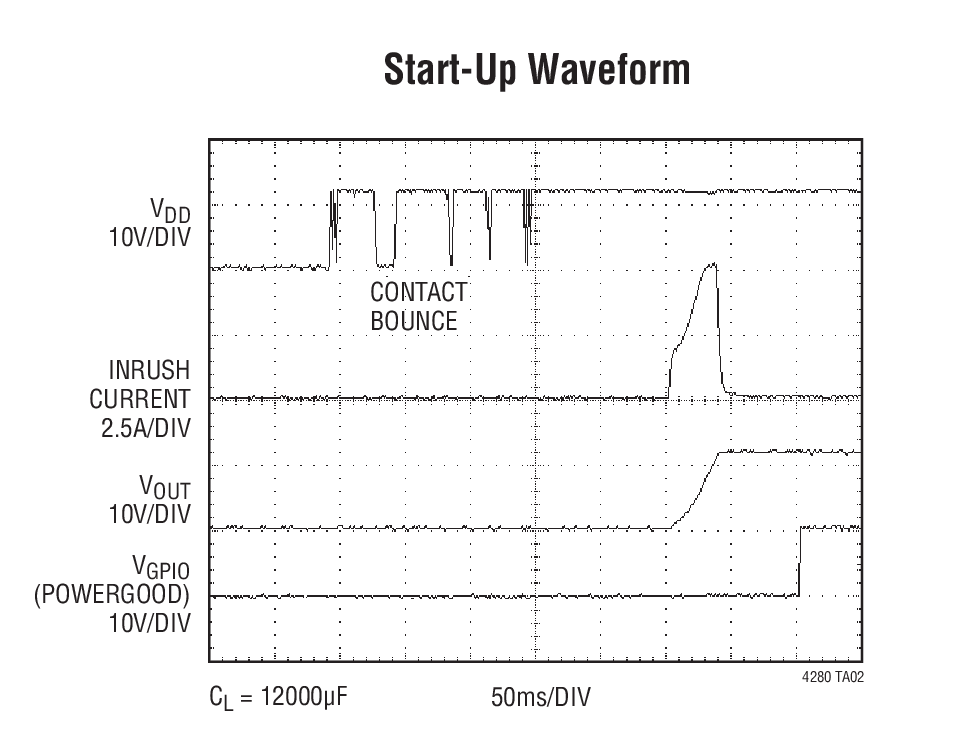

製品概要

LTC4280 Hot Swap コントローラは、電源の入ったバックプレーンに対してボードを安全に挿入/引き抜き可能にします。外付けNチャネル・パス・トランジスタを使用して、ボードの電源電圧と突入電流を調整可能な速度でランプアップさせます。I2Cインタフェースと内蔵のADCにより、負荷電流、電圧、フォールト状態をモニタできます。

このデバイスは、調整可能なアナログ・フォールドバック電流制限回路と、過電流状態になってからフォールトを宣言するまでの時間を設定するFILTERピンを搭載しています。I2Cインタフェースにより、LTC4280が電流制限フォールトの検出後にラッチオフするのか、あるいは自動的にリスタートするのかを設定できます。

この他に、フォールト発生時のホストに対する割り込み、出力のパワーグッド状態の通知、負荷カードの挿入検出、さらに、挿入後直ちにパワーアップするか、またはI2Cによるターンオン・コマンドを待ってからパワーアップする機能を搭載しています。


アプリケーション

  • 活線挿入
  • 電子回路ブレーカ
  • コンピュータ、サーバ
  • プラットフォーム管理

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

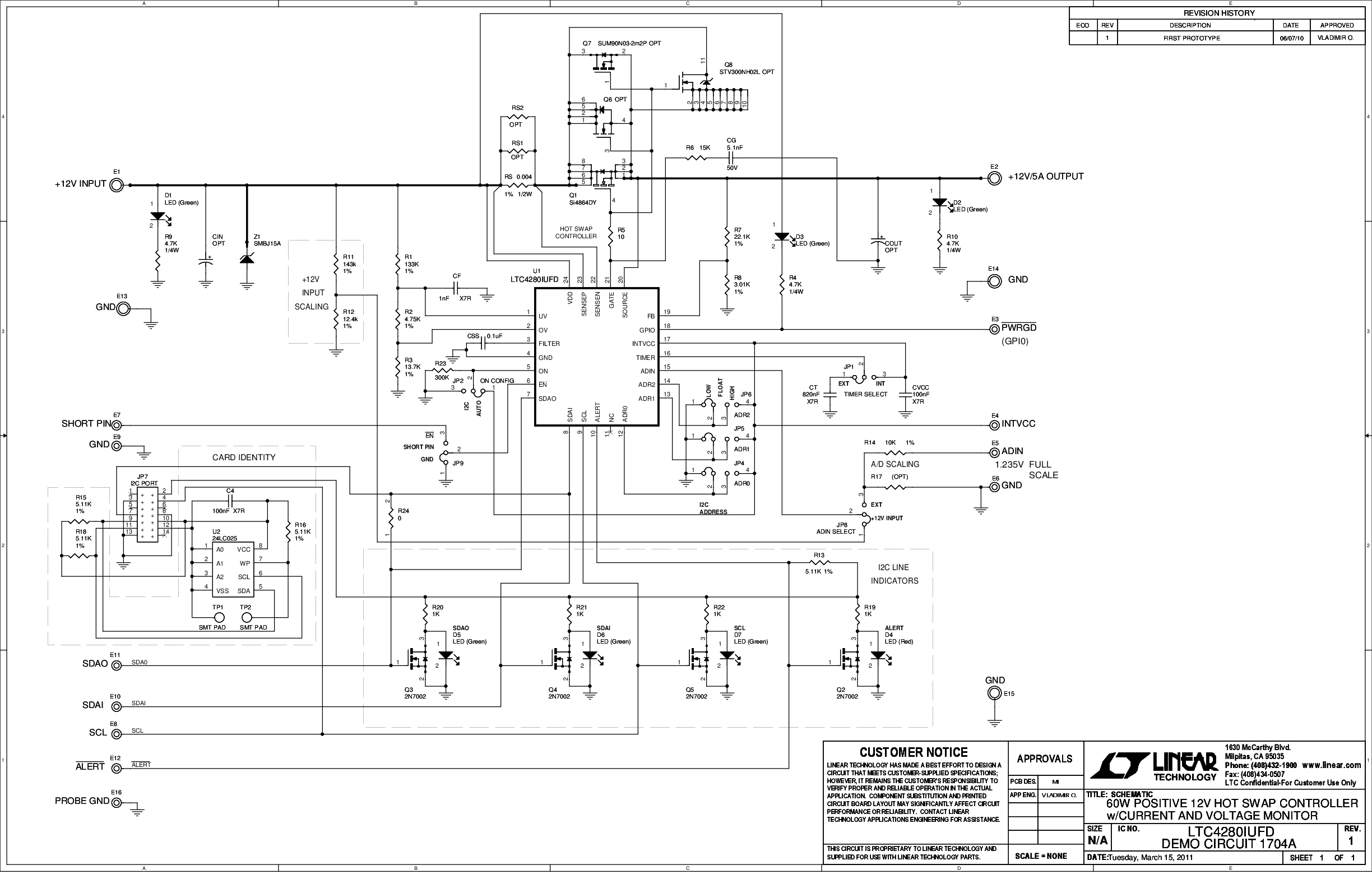

評価キット (1)
