LTC4281

I2C互換モニタ機能を備えたHot Swapコントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$6.35
特長
  • Order Custom Programmed Parts
  • 通電中のバックプレーンへの安全な基板挿入が可能
  • 全未調整誤差が±0.7%の12/16ビットA/Dコンバータ
  • 電流、電圧、電力、および電力量をモニタ
  • 内蔵のEEPROMにより不揮発性メモリ構成に対応
  • 広い動作電圧範囲:2.9V ~33V
  • I2C/SMBusデジタル・インタフェース(PMBusデバイスと共存)
  • 12Vのゲート駆動電圧で低RDS(ON)のMOSFETに対応
  • 精度が2%のプログラム可能な電流制限
  • 電流フォールドバック特性のMOSFET電力制限
  • MOSFETの健全度を絶えずモニタ
  • 測定値の最小値と最大値を記憶
  • アラームしきい値を超えると通知
  • I2Cコマンドに応じて再起動
  • 入力過電圧/低電圧保護
  • 3つの汎用入力/出力
  • ±5%の内部タイムベースまたは外部タイムベース

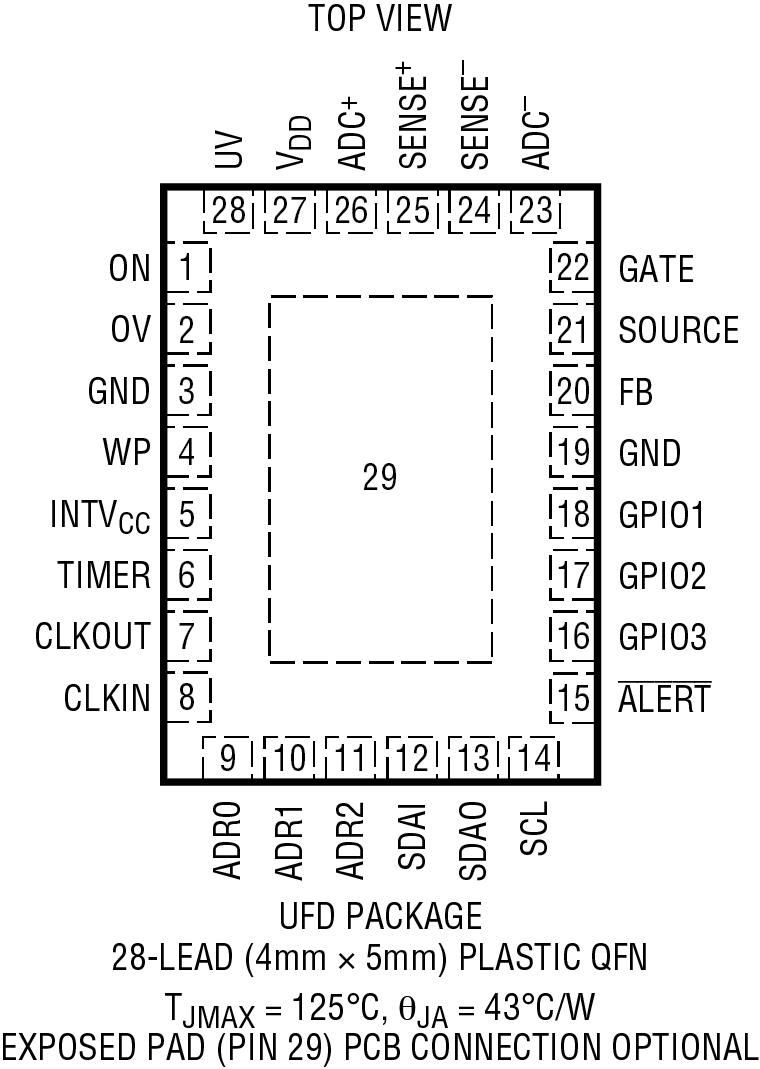

  • 28ピン4mm×5mm QFNパッケージ
  • AEC-Q100準拠により、自動車用アプリケーションに対応

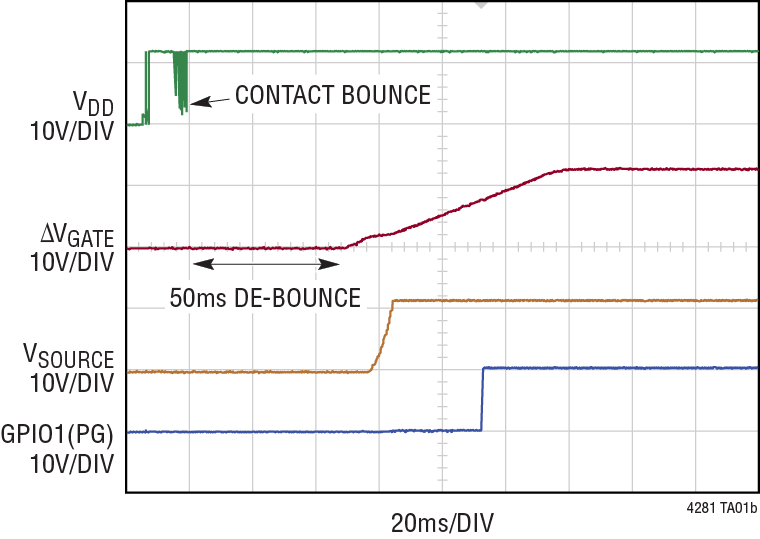

製品概要
show more Icon

LTC4281は、通電状態のバックプレーンに対して基板の安全な挿入および引き抜きを可能にするHot Swapコントローラです。外付けのNチャネル・パス・トランジスタを使用することにより、基板の電源電圧および突入電流の増加速度を調整できます。I2Cインタフェースと内蔵のA/Dコンバータにより、基板の電流、電圧、電力、電力量、およびフォルト状態をモニタすることができます。

このデバイスは、MOSFETの消費電力を一定の値に制限するアナログ・フォールドバック電流制限機能を内蔵しています。入力電圧動作範囲が広いので、2.9Vから33Vまでのアプリケーションに余裕をもって対応できます。

LTC4281は大電力アプリケーションに最適です。高精度のモニタ機能と正確な電流制限機能により、負荷と電源が両方とも安全に動作する必要がある極端な状態が減るからです。不揮発性メモリ構成により、アラートの自己生成やフォルトに対する応答に柔軟性をもたせることができます。


アプリケーション

  • エンタープライズ・サーバおよびデータ・ストレージ・システム
  • ネットワーク・ルータおよびスイッチ
  • 基地局
  • プラットフォーム管理

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$6.35

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4281AUFD#PBF
  • HTML
  • HTML
LTC4281AUFD#TRPBF
  • HTML
  • HTML
LTC4281CUFD#PBF
  • HTML
  • HTML
LTC4281CUFD#TRPBF
  • HTML
  • HTML
LTC4281IUFD#PBF
  • HTML
  • HTML
LTC4281IUFD#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 5, 2021

- 21_0206

Notification of Die Revision Change to LTC4281 and LTC4282

LTC4281CUFD#PBF

製造中

LTC4281CUFD#TRPBF

製造中

LTC4281IUFD#PBF

製造中

LTC4281IUFD#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 5, 2021

- 21_0206

arrow down

Notification of Die Revision Change to LTC4281 and LTC4282

LTC4281CUFD#PBF

製造中

LTC4281CUFD#TRPBF

製造中

LTC4281IUFD#PBF

製造中

LTC4281IUFD#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

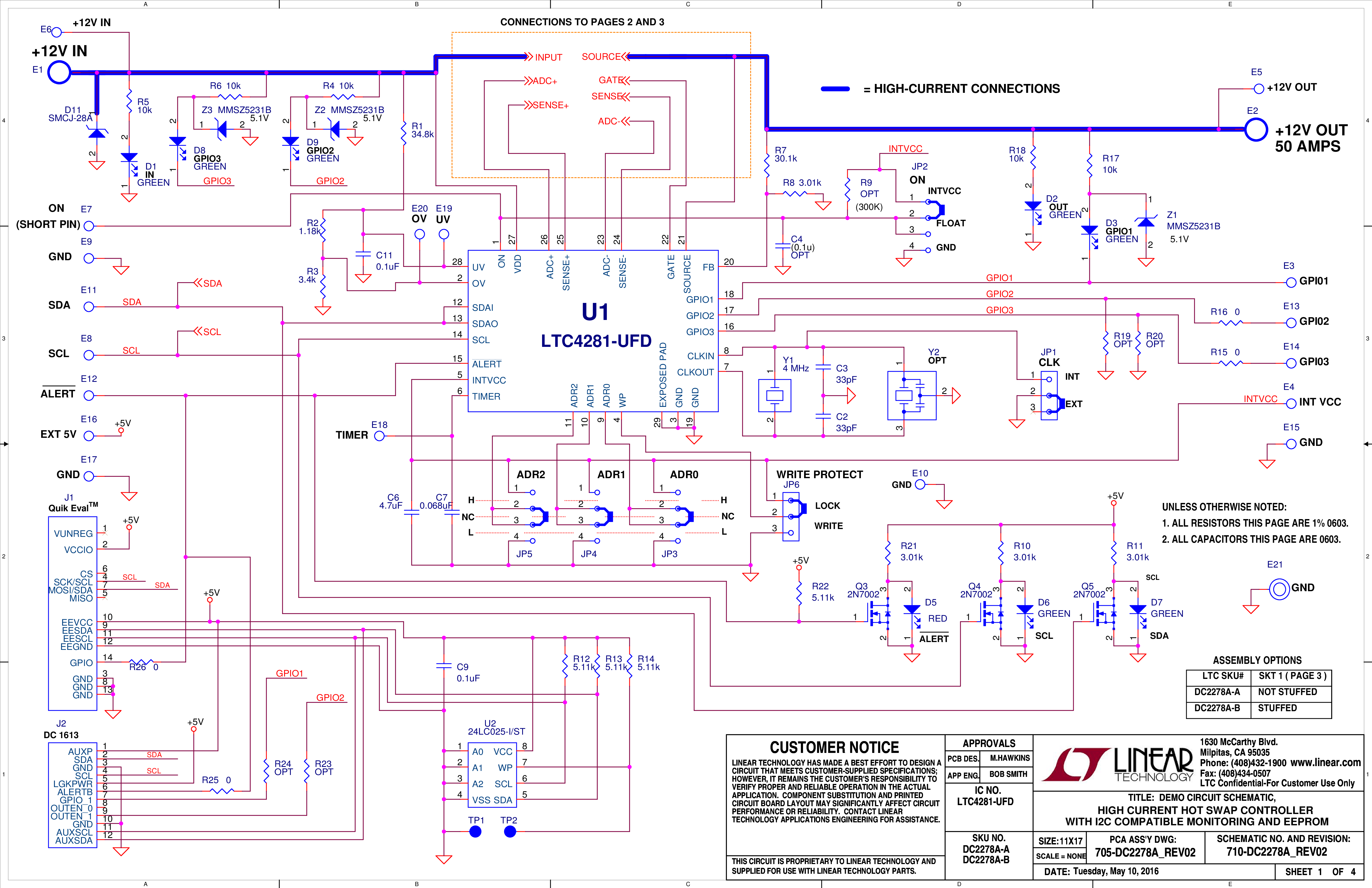

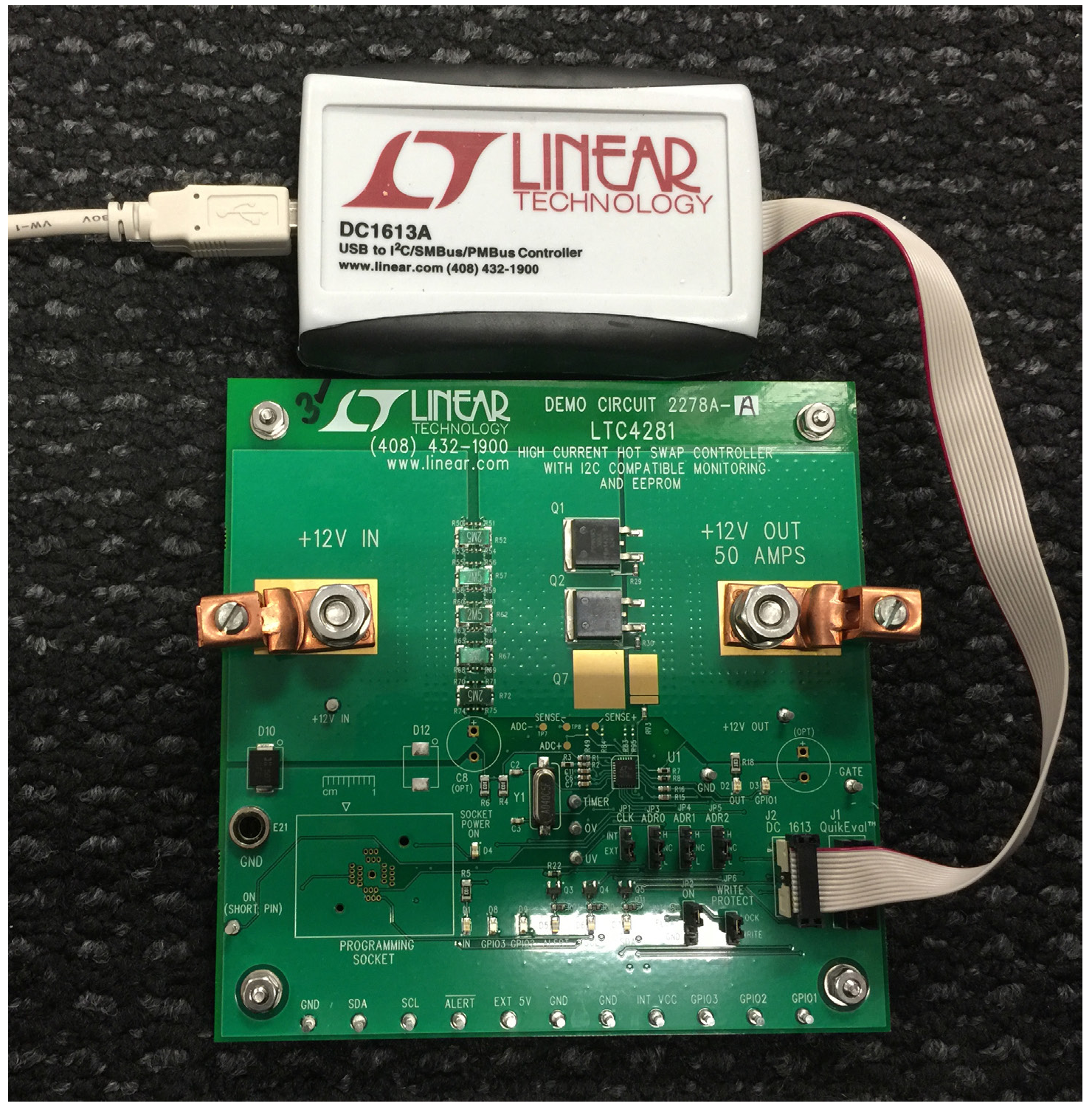

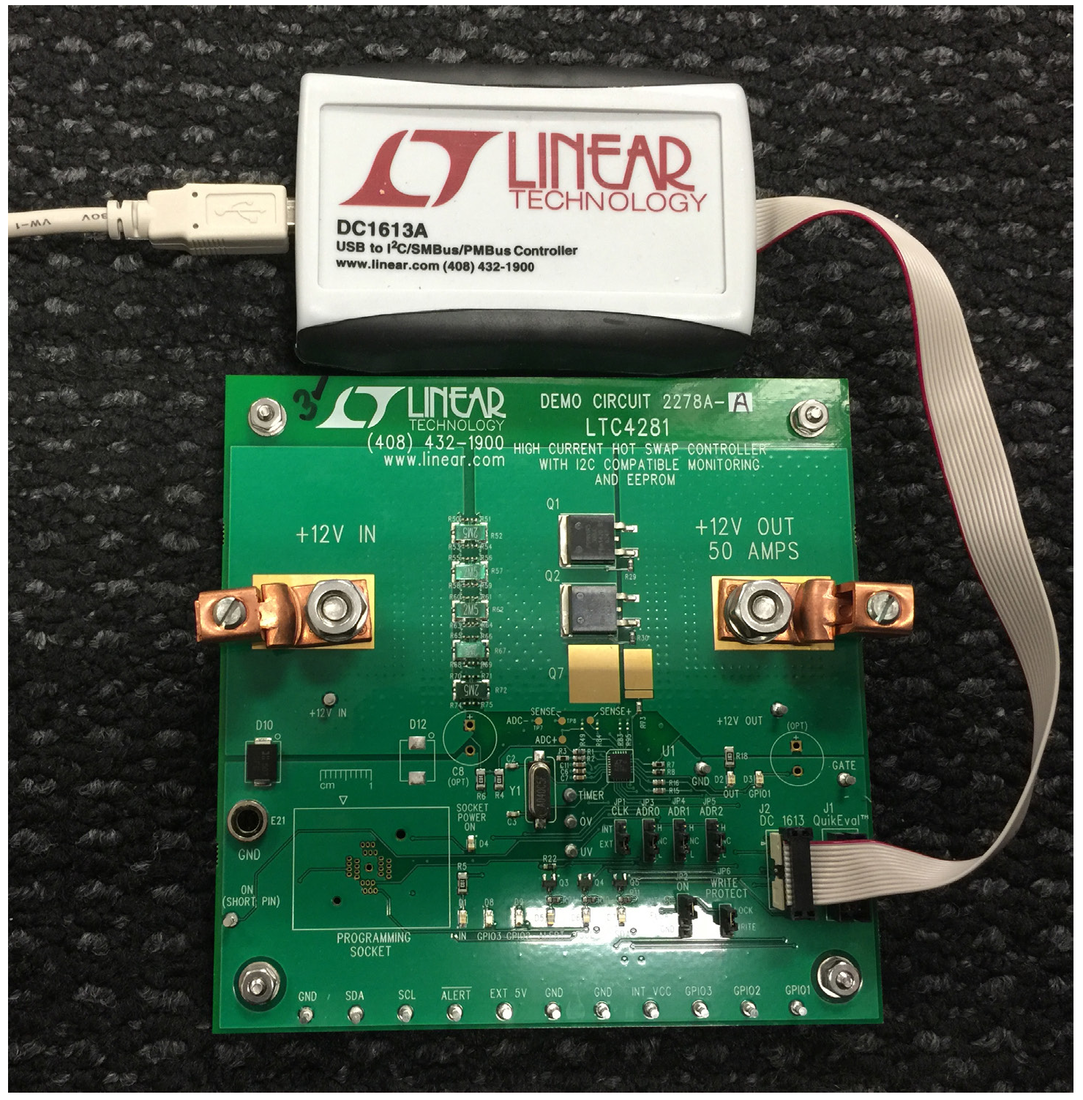

DC2278A-A

LTC4281 Demo Board | 12V, 50A Hot Swap Controller with Telemetry [Requires DC1613]

zoom

DC2278A-A

LTC4281 Demo Board | 12V, 50A Hot Swap Controller with Telemetry [Requires DC1613]

LTC4281 Demo Board | 12V, 50A Hot Swap Controller with Telemetry [Requires DC1613]

製品の詳細

Demonstration circuit 2278A features the LTC4281 hot swap controller. The LTC4281 is well suited to high power applications because the precise monitoring capability and accurate current limiting reduces the extremes in which both loads and power supplies must safely operate. Non-volatile configuration allows for flexibility in the autonomous generation of alerts and response to faults.

reference details image

DC2278A-B

LTC4281 Demo Board with Programming Socket | 12V, 50A Hot Swap Controller with Telemetry [Requires DC1613]

zoom

DC2278A-B

LTC4281 Demo Board with Programming Socket | 12V, 50A Hot Swap Controller with Telemetry [Requires DC1613]

LTC4281 Demo Board with Programming Socket | 12V, 50A Hot Swap Controller with Telemetry [Requires DC1613]

製品の詳細

Demonstration circuit 2278A features the LTC4281 hot swap controller. The LTC4281 is well suited to high power applications because the precise monitoring capability and accurate current limiting reduces the extremes in which both loads and power supplies must safely operate. Non-volatile configuration allows for flexibility in the autonomous generation of alerts and response to faults.

reference details image

DC2578A

総合的なパワー・マネージメント:ホット・スワップ、中間バス電圧、ポイント・オブ・ロード(LTC4281、LTC3886、LTC3887、LTC2975を搭載)[DC1613が必要]

zoom

DC2578A

総合的なパワー・マネージメント:ホット・スワップ、中間バス電圧、ポイント・オブ・ロード(LTC4281、LTC3886、LTC3887、LTC2975を搭載)[DC1613が必要]

総合的なパワー・マネージメント:ホット・スワップ、中間バス電圧、ポイント・オブ・ロード(LTC4281、LTC3886、LTC3887、LTC2975を搭載)[DC1613が必要]

製品の詳細

DC2578Aは、ホット・スワップ・コントローラ、中間バス・コントローラ、パワー・システム・マネージメントを備えた6個のポイント・オブ・ロード・チャンネルが含まれる全機能内蔵型の電力チェーンです。このボードは、バックプレーンからLTC4281ホット・スワップ・コントローラ、LTC3886降圧中間バス・コントローラ(IBC)を通り、負荷電圧をレギュレーションするポイント・オブ・ロード・コンバータ(POL)を通って出力されるまでの安全な電力転送の仕組みをデモンストレーションします。アナログ・デバイセズのソリューションの包括的なパワー・マネージメント、連携、安全機能を示し、電力階層全体の構成と管理がいかに簡単であるかを紹介します。レギュレーションされた各電源は、シーケンス、トリム、マージン付け、監視、測定機能、故障への連携対応機能、故障情報のログを不揮発性メモリに記録する機能を備えています。また、オンボード負荷パルサーにより、調整可能なLTC3886制御ループ応答を最適化できます。システム全体で提供される豊富なステータス情報とテレメトリ情報は、単一のGUIインターフェースであるLTpowerPlayに統合されて表示されます。
