LTC4282

I2C互換モニタ機能を内蔵した大電流ホットスワップ・コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$7.78
特長
  • 通電中のバックプレーンへの安全な基板挿入が可能
  • 総合無調整誤差±0.7%の12/16ビットA/Dコンバータ
  • 電流、電圧、電力、およびエネルギーをモニタ
  • 2つの並列NチャンネルMOSFETを制御することで、大電流アプリケーションでのSOA共用に対応
  • 不揮発性の内部EEPROMに設定パラメータを保存
  • 広い動作電圧範囲:2.9V~33V
  • I2C/SMBusデジタル・インタフェース(PMBusデバイスと共存)
  • 12Vゲート駆動によるMOSFETオン抵抗(RDS(ON))の低減
  • 誤差2%のプログラマブルな電流制限
  • 電流フォールドバックによるMOSFET電力制限
  • MOSFETの健全性を連続的にモニタ
  • 最小/最大測定値を記憶
  • アラームしきい値によるアラート生成
  • 入力過電圧/低電圧保護
  • 内部(±5%)タイムベースまたは外部タイムベース
  • 32ピン(5mm×5mm)QFNパッケージ
  • AEC-Q100準拠により、自動車用アプリケーションに対応
製品概要
show more Icon

LTC4282 Hot Swapコントローラを使うと、通電状態のバックプレーンに対し、安全に基板の挿入と引抜きができます。外付けNチャネル・パス・トランジスタを使うことで、基板の電源電圧と突入電流の上昇速度を調整できます。I2Cインタフェースと内蔵のA/Dコンバータにより、基板の電流、電圧、電力、エネルギー、およびフォルト状態をモニタできます。

このデバイスは、2.9V~33Vのアプリケーション向けにアナログ・フォールドバック電流制限と電源モニタを備えています。デュアル12Vゲート駆動を使うことで、大電力アプリケーションにおいて安全動作領域を並列MOSFET全体で共有できます。または、2段起動(1段目:負荷容量の充電、2段目:負荷への低オン抵抗経路の有効化)をサポートできます。

LTC4282は、高精度のモニタおよび電流制限機能を使って、負荷と電源の両方が安全に動作する必要がある動作領域を縮小できるため、大電力アプリケーションに最適です。また、設定パラメータを不揮発性の内部EEPROMに保存することで、フォルトに対して柔軟かつ自律的にアラートおよび応答できます。


アプリケーション

  • エンタープライズ・サーバおよびデータ・ストレージ・システム
  • ネットワーク・ルータおよびスイッチ
  • 基地局
  • プラットフォーム・マネージメント

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$7.78

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4282AUH#PBF
  • HTML
  • HTML
LTC4282AUH#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

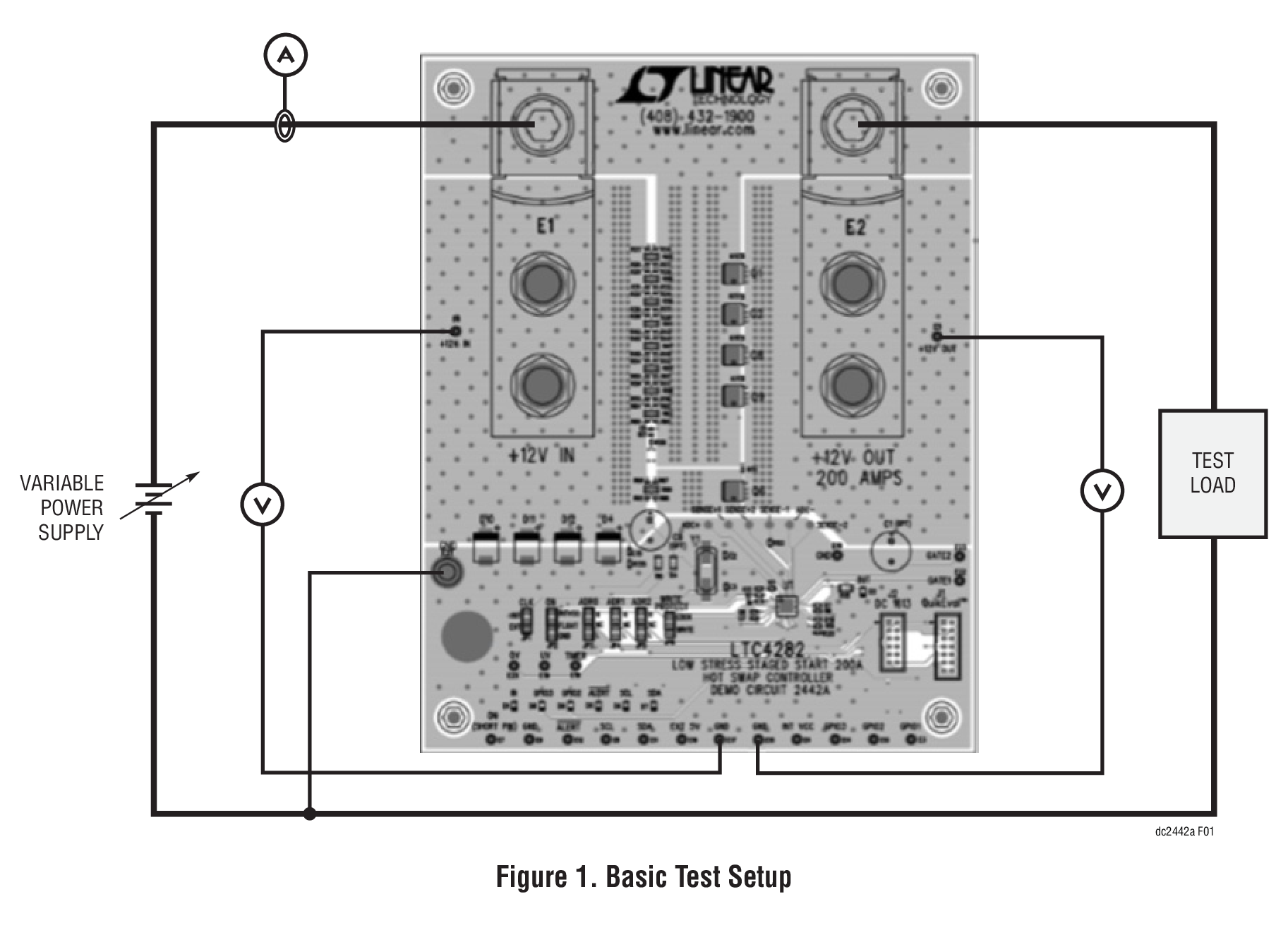

評価用キット 3

reference details image

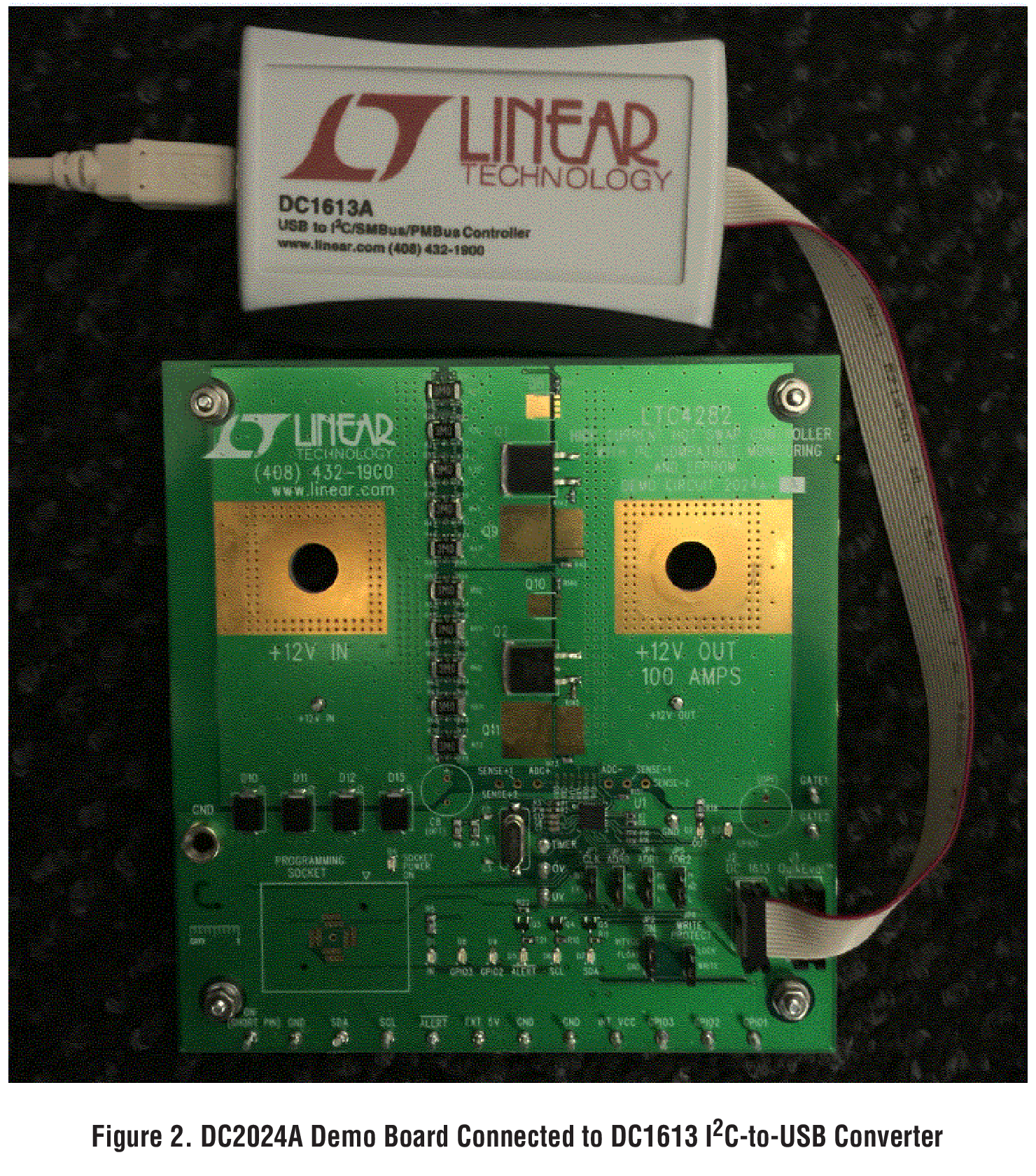

DC2024A-A

LTC4282 Demo Board | 100A Hot Swap Controller with Telemetry [requires DC1613]

zoom

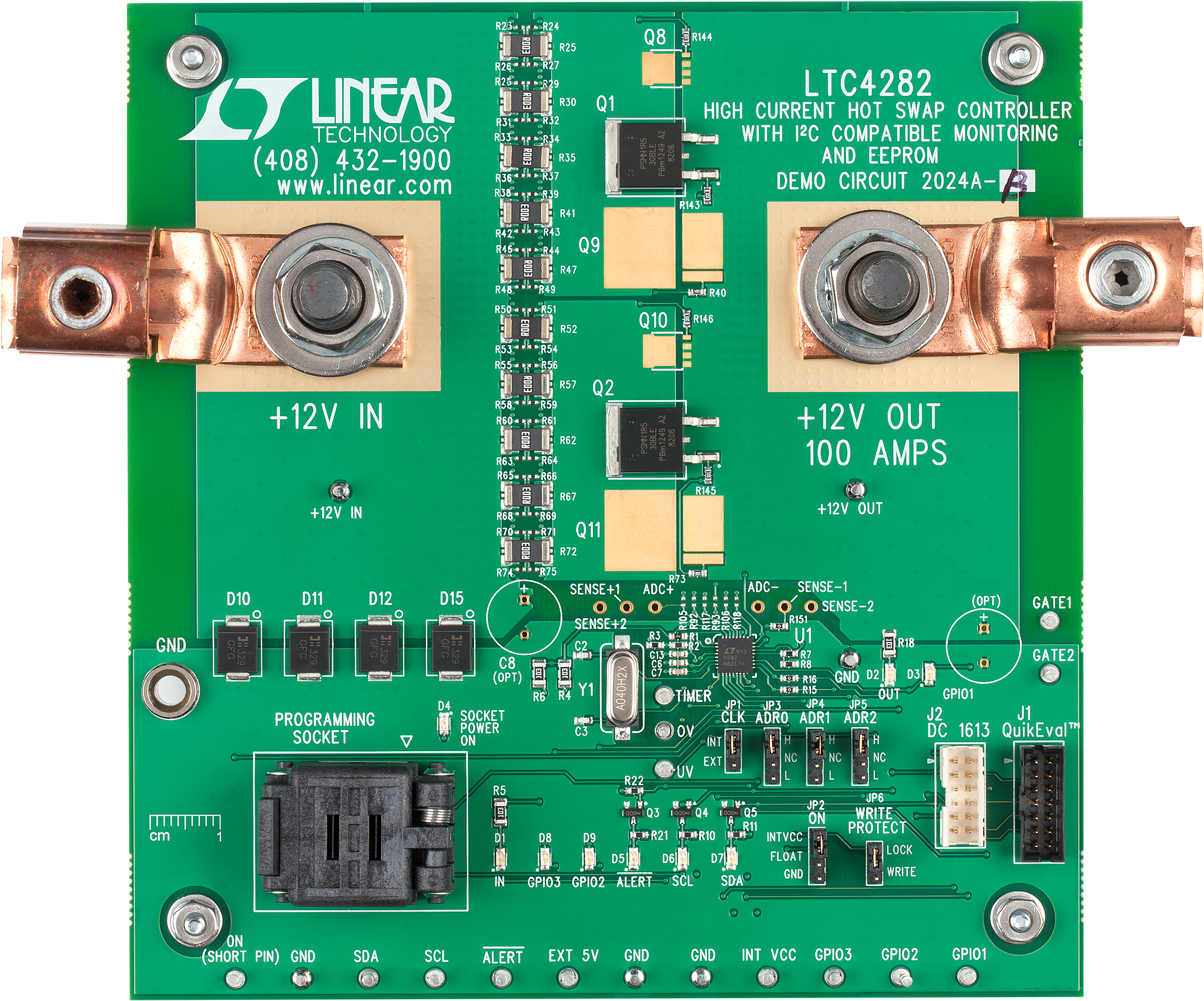

DC2024A-A
