LTC4222

I2C互換モニタ機能付きデュアルHot Swapコントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$6.96
特長
  • 電源の入ったバックプレーンに安全に挿入可能
  • 電流と電圧をモニタする10ビットADC
  • I2C/SMBusインタフェース
  • 広い動作電圧範囲:2.9V~29V
  • dI/dt制御ソフトスタート
  • 外付けNチャネルMOSFETのハイサイド・ドライブ
  • 外付けゲート・コンデンサ不要
  • 入力過電圧/低電圧保護
  • フォールト後のラッチオフまたは自動リトライを選択可能
  • フォールト後にホストに対して警告を発行
  • フォールドバック付き突入電流制限
  • 32ピン(5mm×5mm)QFNパッケージと36ピンSSOPパッケージ
製品概要
show more Icon

LTC4222 Hot Swapコントローラは、電源の入ったバックプレーンから2つのパワーパスを安全に挿入/引抜き可能にします。外付けNチャネル・パス・トランジスタを使用して、ボードの電源電圧と突入電流を調整可能な速度でランプアップさせます。I2Cインタフェースと内蔵のADCにより、各チャネルごとに電流、電圧、フォールト状態をモニタできます。

このデバイスは調整可能なアナログ・フォールドバック電流制限回路と、突入電流のdI/dtを設定するソフトスタート回路を搭載しています。I2Cインタフェースにより、いずれのチャネルにおいても、LTC4222がフォールト検出後にラッチオフするのか、あるいは自動的にリスタートするかを設定できます。

この他に、フォールト発生時にホストに対して割り込みを行う機能、出力電力が良好であることを知らせる機能、負荷カードの挿入を検出する機能、挿入後、直ちに自動的に電源投入するか、I2Cコマンドを待ってから電源投入する機能を搭載しています。


アプリケーション

  • 活線挿入
  • 電子回路ブレーカ
  • コンピュータ、サーバ
  • プラットフォーム・マネージメント

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$6.96

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4222CG#PBF
  • HTML
  • HTML
LTC4222CG#TRPBF
  • HTML
  • HTML
LTC4222CUH#PBF
  • HTML
  • HTML
LTC4222CUH#TRPBF
  • HTML
  • HTML
LTC4222IG#PBF
  • HTML
  • HTML
LTC4222IG#TRPBF
  • HTML
  • HTML
LTC4222IUH#PBF
  • HTML
  • HTML
LTC4222IUH#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 18, 2019

- 19_0266

Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC

LTC4222CG#PBF

製造中

LTC4222CG#TRPBF

製造中

LTC4222IG#PBF

製造中

LTC4222IG#TRPBF

製造中

1 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC4222CUH#PBF

製造中

LTC4222CUH#TRPBF

製造中

LTC4222IUH#PBF

製造中

LTC4222IUH#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 18, 2019

- 19_0266

arrow down

Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC

LTC4222CG#PBF

製造中

LTC4222CG#TRPBF

製造中

LTC4222IG#PBF

製造中

LTC4222IG#TRPBF

製造中

1 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC4222CUH#PBF

製造中

LTC4222CUH#TRPBF

製造中

LTC4222IUH#PBF

製造中

LTC4222IUH#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

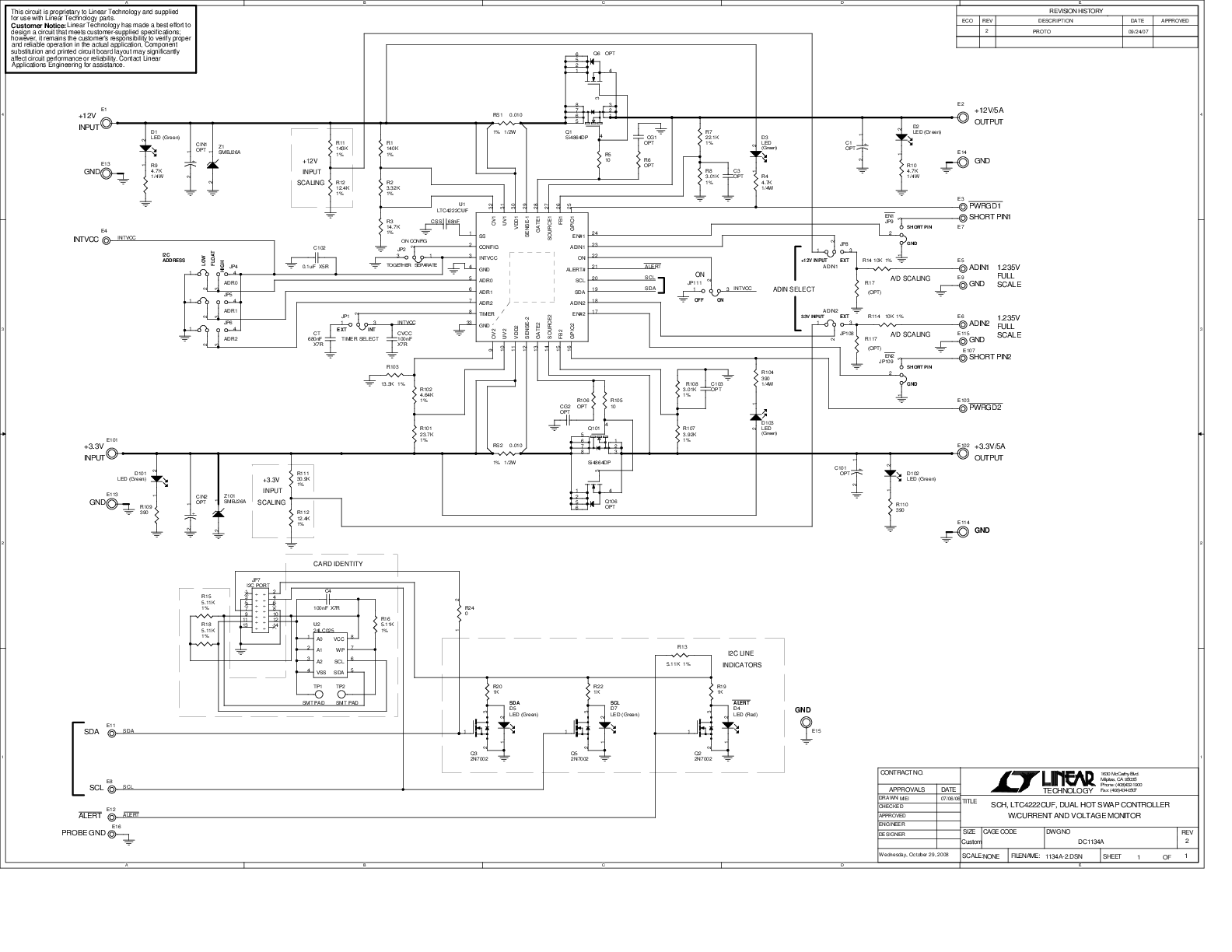

DC1134A

LTC4222 Demoboard | Dual Hot Swap Controller with I2C and ADC (Requires DC590)

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



リファレンス・デザイン

リファレンス・デザイン 1

DE-10 Nano Kit

zoomopens a dialog

terasic-de10-nano-kit

terasic-de10-nano-kit

Circuits from the Lab®

tooltip Info:Circuits from the Lab®

機能と利点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
詳細なリファレンス・デザインを表示 external link
