特長
- 2Aパワースイッチを内蔵
- 調整可能なスイッチング周波数
- 1個の帰還抵抗でVOUTを設定
- 外部クロックに同期可能
- ゆっくり変化する入力信号を受容する高利得SHDNピン
- 広い入力電圧範囲:2.5V~32V
- 低VCESATスイッチ:300mV/1.5A(標準)
- ソフトスタート機能搭載
- 昇圧または反転コンバータとして容易に設定可能
- ユーザ設定可能な低電圧ロックアウト(UVLO)

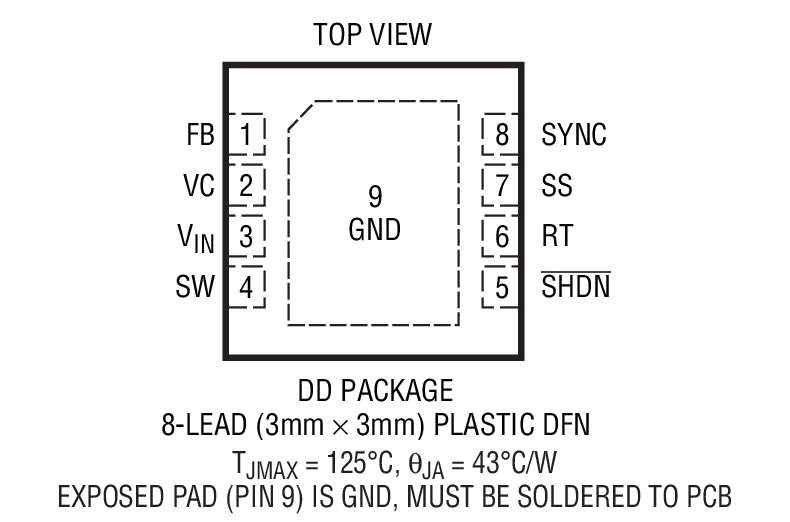

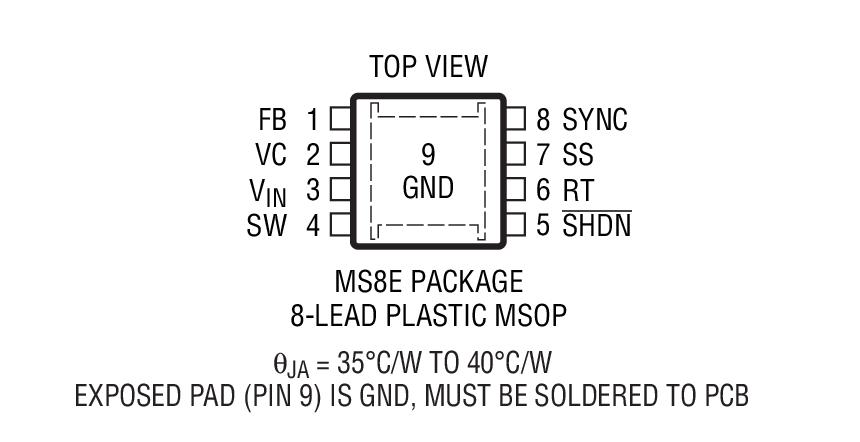

- 小型の8ピン3mm×3mm DFNパッケージと8ピンMSOPパッケージ

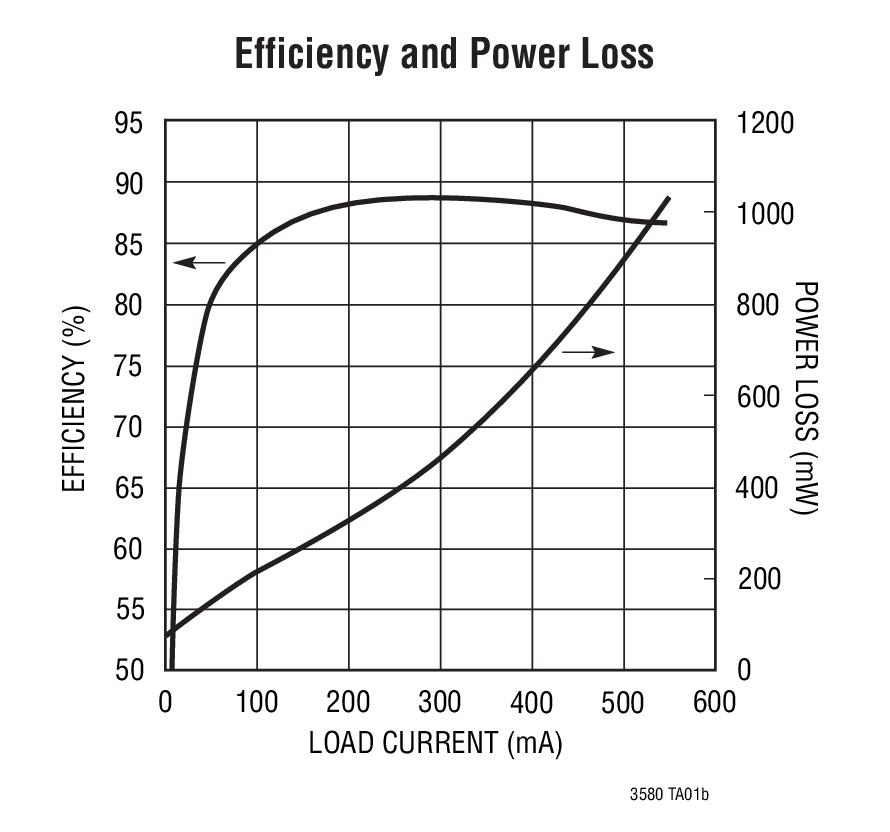

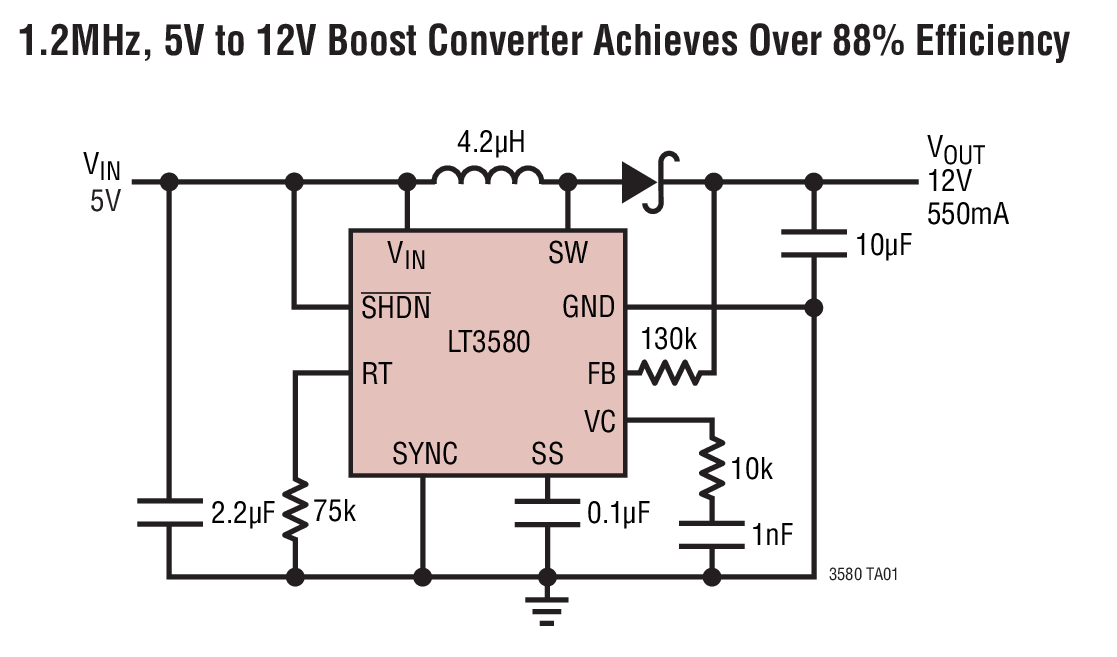

LT3580は2A、42Vスイッチを内蔵するPWM DC/DCコンバータです。 LT3580は昇圧コンバータ、SEPICコンバータまたは反転コンバータのいずれかに設定可能です。5V入力から12V/550mAまたは-12V/350mAを生成できるので、多くのローカル電源設計に最適です。
LT3580は、RTピンからグランドに接続した抵抗によって調整可能な発振器を内蔵しています。また、LT3580は外部クロックに同期可能です。このデバイスの自走または同期スイッチング周波数は200kHz~2.5MHzの範囲で設定できます。
LT3580は、ゆっくり変化する入力信号を受容する革新的なSHDNピン回路と調整可能な低電圧ロックアウトを特長としています。
この他に、周波数フォールドバックやソフトスタートなども特長としています。LT3580は3mm×3mm小型8ピンDFNパッケージと8ピンMSOPパッケージで供給されます。
アプリケーション
- VFDバイアス電源
- TFT-LCDバイアス電源
- GPSレシーバ
- DSLモデム
- ローカル電源
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3580
資料
Filters
1つが該当
データシート
2
アプリケーション・ノート
1
ユーザ・ガイド
1
370.00K
信頼性データ
1
20.92 K
デザイン・ノート
1
HTML
技術記事
2
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
アプリケーション・ノート 1
デザイン・ノート 1
技術記事 2
- LT3580EDD#PBF
- ピン/パッケージ図
- 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3580EDD#TRPBF
- ピン/パッケージ図
- 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3580EMS8E#PBF
- ピン/パッケージ図
- 8-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3580EMS8E#TRPBF
- ピン/パッケージ図
- 8-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3580HMS8E#PBF
- ピン/パッケージ図
- 8-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3580HMS8E#TRPBF
- ピン/パッケージ図
- 8-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3580IDD#PBF
- ピン/パッケージ図
- 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3580IDD#TRPBF
- ピン/パッケージ図
- 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3580IMS8E#PBF
- ピン/パッケージ図
- 8-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3580IMS8E#TRPBF
- ピン/パッケージ図
- 8-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3580MPMS8E#PBF
- ピン/パッケージ図
- 8-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT3580MPMS8E#TRPBF
- ピン/パッケージ図
- 8-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LT3580EMS8E#PBF
製造中
LT3580EMS8E#TRPBF
製造中
LT3580HMS8E#PBF
製造中
LT3580HMS8E#TRPBF
製造中
LT3580IMS8E#PBF
製造中
LT3580IMS8E#TRPBF
製造中
LT3580MPMS8E#PBF
製造中
LT3580MPMS8E#TRPBF
製造中
7 12, 2022
- 22_0157
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]
LT3580EMS8E#PBF
製造中
LT3580EMS8E#TRPBF
製造中
LT3580IMS8E#PBF
製造中
LT3580IMS8E#TRPBF
製造中
6 21, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT3580EMS8E#PBF
製造中
LT3580EMS8E#TRPBF
製造中
LT3580IMS8E#PBF
製造中
LT3580IMS8E#TRPBF
製造中
2 3, 2020
- 20_0128
Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC
LT3580EMS8E#PBF
製造中
LT3580EMS8E#TRPBF
製造中
LT3580HMS8E#PBF
製造中
LT3580HMS8E#TRPBF
製造中
LT3580IMS8E#PBF
製造中
LT3580IMS8E#TRPBF
製造中
LT3580MPMS8E#PBF
製造中
LT3580MPMS8E#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LT3580EMS8E#PBF
製造中
LT3580EMS8E#TRPBF
製造中
LT3580HMS8E#PBF
製造中
LT3580HMS8E#TRPBF
製造中
LT3580IMS8E#PBF
製造中
LT3580IMS8E#TRPBF
製造中
LT3580MPMS8E#PBF
製造中
LT3580MPMS8E#TRPBF
製造中
7 12, 2022
- 22_0157
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]
LT3580EMS8E#PBF
製造中
LT3580EMS8E#TRPBF
製造中
LT3580IMS8E#PBF
製造中
LT3580IMS8E#TRPBF
製造中
6 21, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT3580EMS8E#PBF
製造中
LT3580EMS8E#TRPBF
製造中
LT3580IMS8E#PBF
製造中
LT3580IMS8E#TRPBF
製造中
2 3, 2020
- 20_0128
Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC
LT3580EMS8E#PBF
製造中
LT3580EMS8E#TRPBF
製造中
LT3580HMS8E#PBF
製造中
LT3580HMS8E#TRPBF
製造中
LT3580IMS8E#PBF
製造中
LT3580IMS8E#TRPBF
製造中
LT3580MPMS8E#PBF
製造中
LT3580MPMS8E#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
シリコン発振器1 |
||||
製造中 |
スペクトル拡散変調付き、1~8 出力、マルチフェーズ・シリコン発振器 |
|||
パワー・スイッチ内蔵型昇圧レギュレータ1 |
||||
製造中 |
静止電流の低い2A/28Vスイッチを備えた昇圧/SEPIC/反転コンバータ |
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
新規設計に推奨 |
1A、65Vスイッチ、ソフトスタート、および同期を備えた昇圧/SEPIC/反転型DC/DCコンバータ |
評価用キット 2
DC1144A-A
LT3580EDDデモ・ボード | 3V ≤ VIN ≤ 10V、VOUT = 12V @ 300mA
製品の詳細

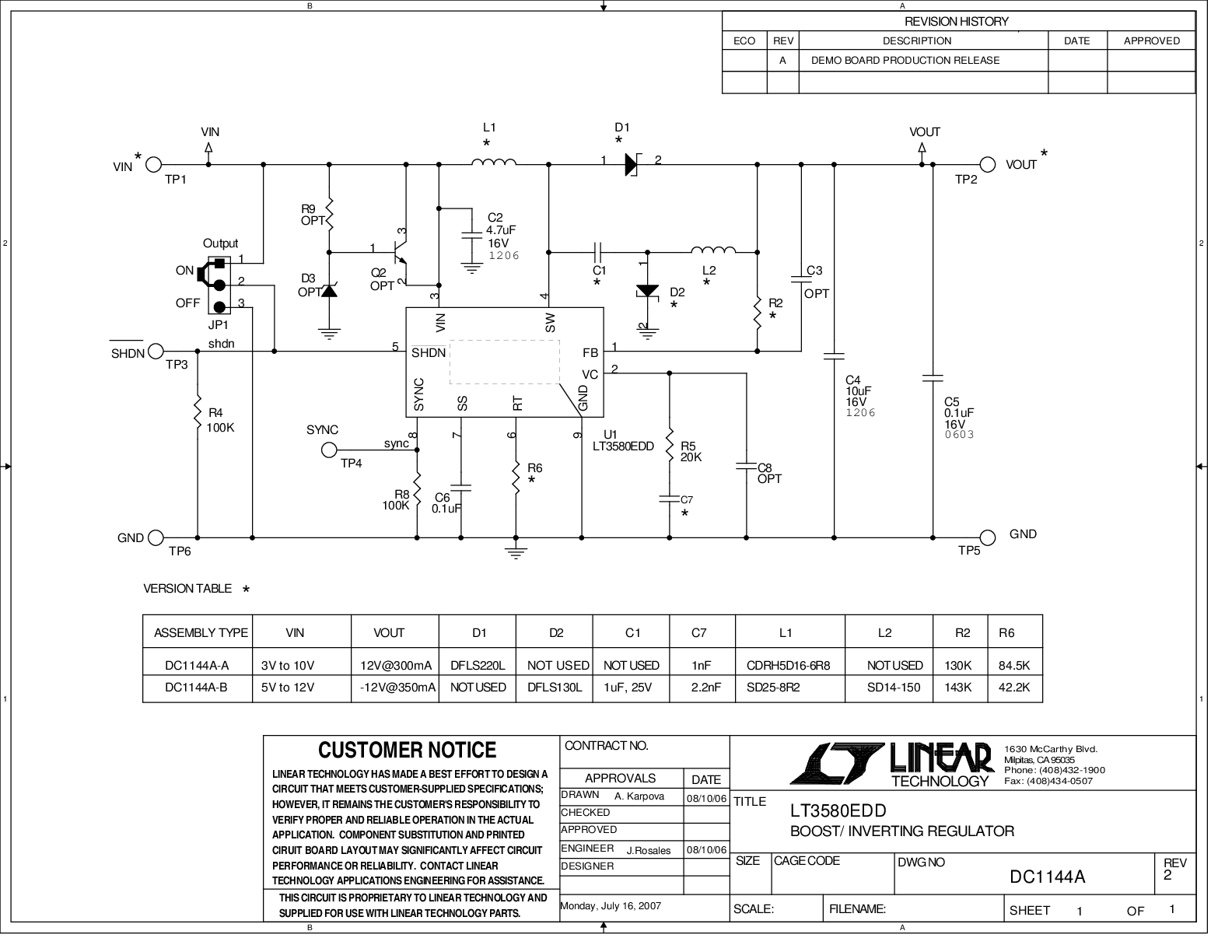

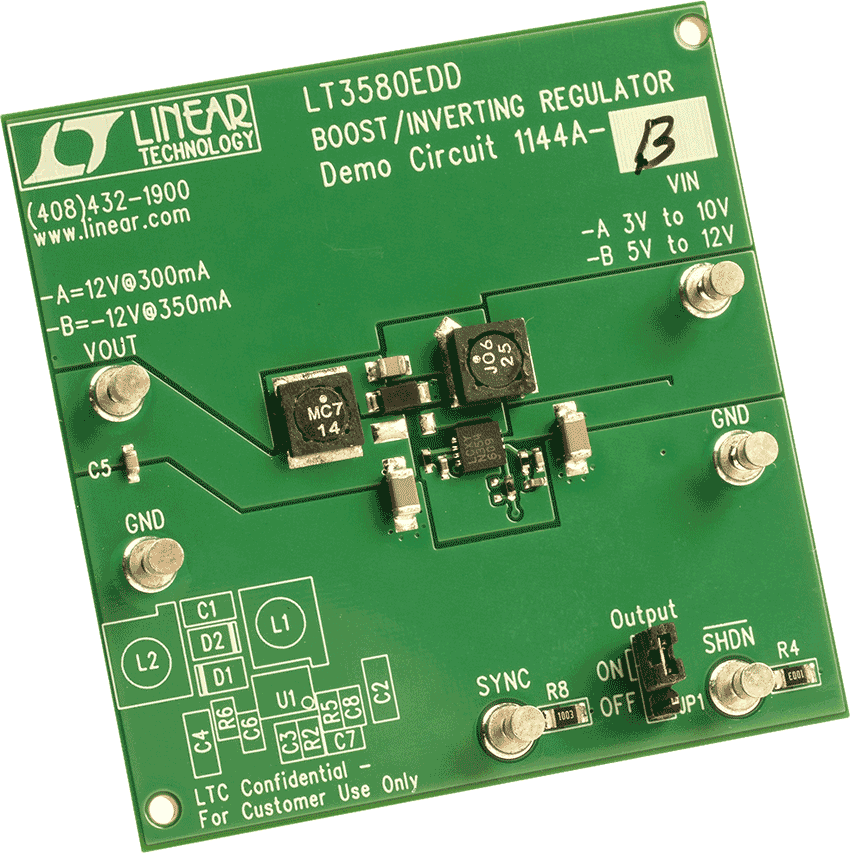

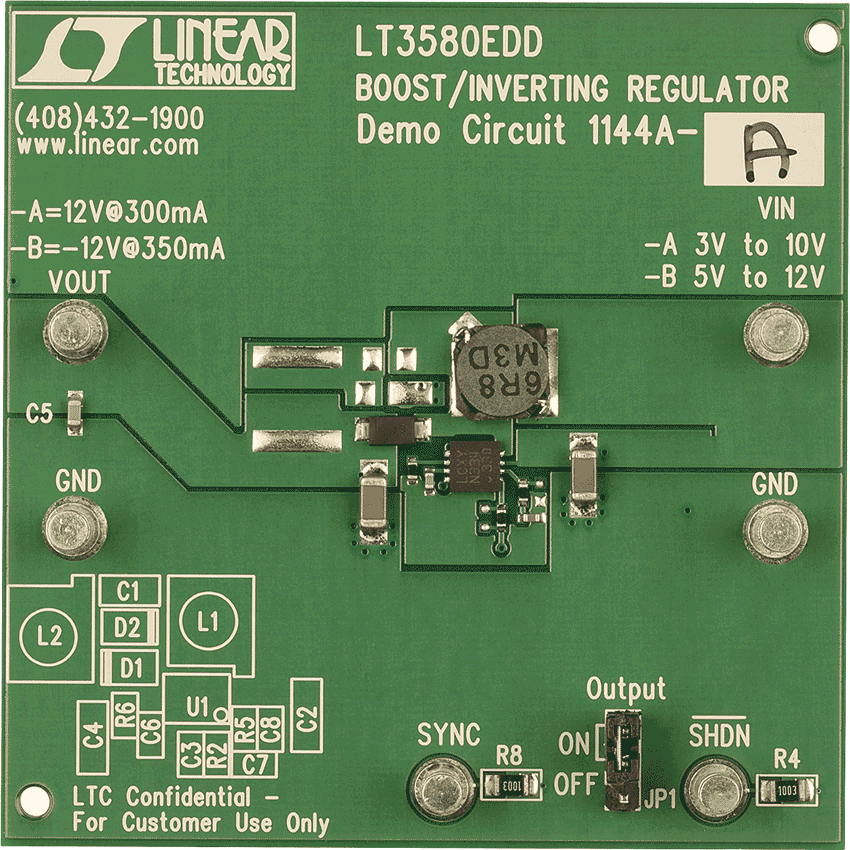

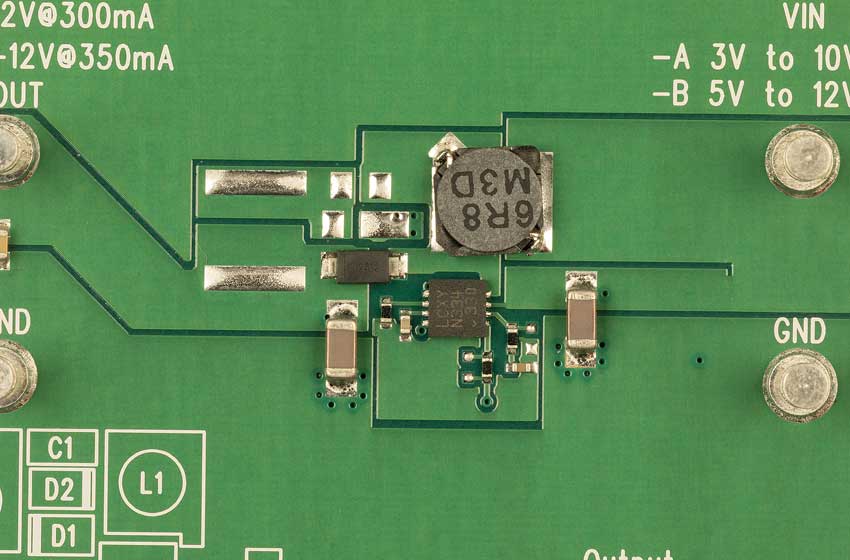

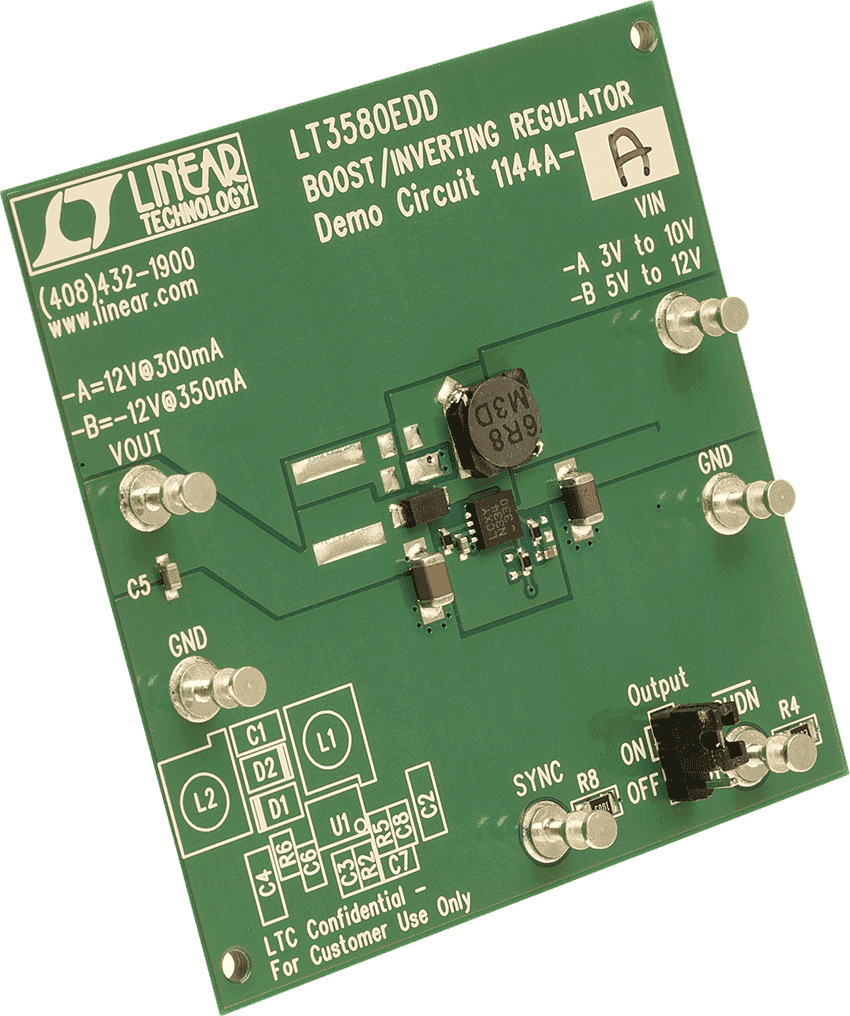

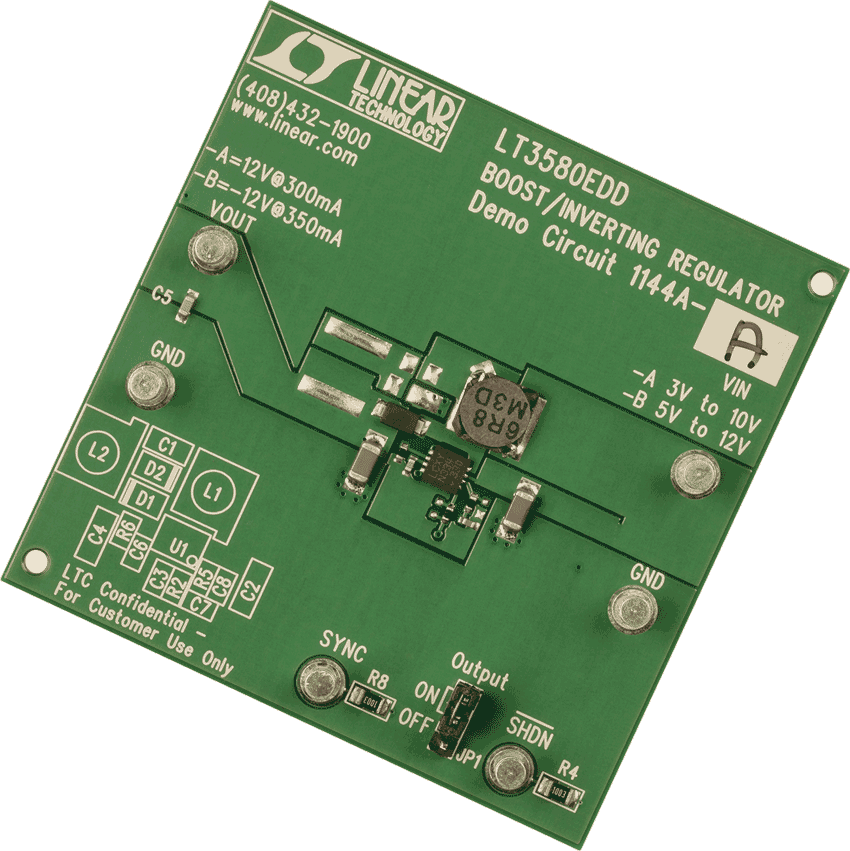

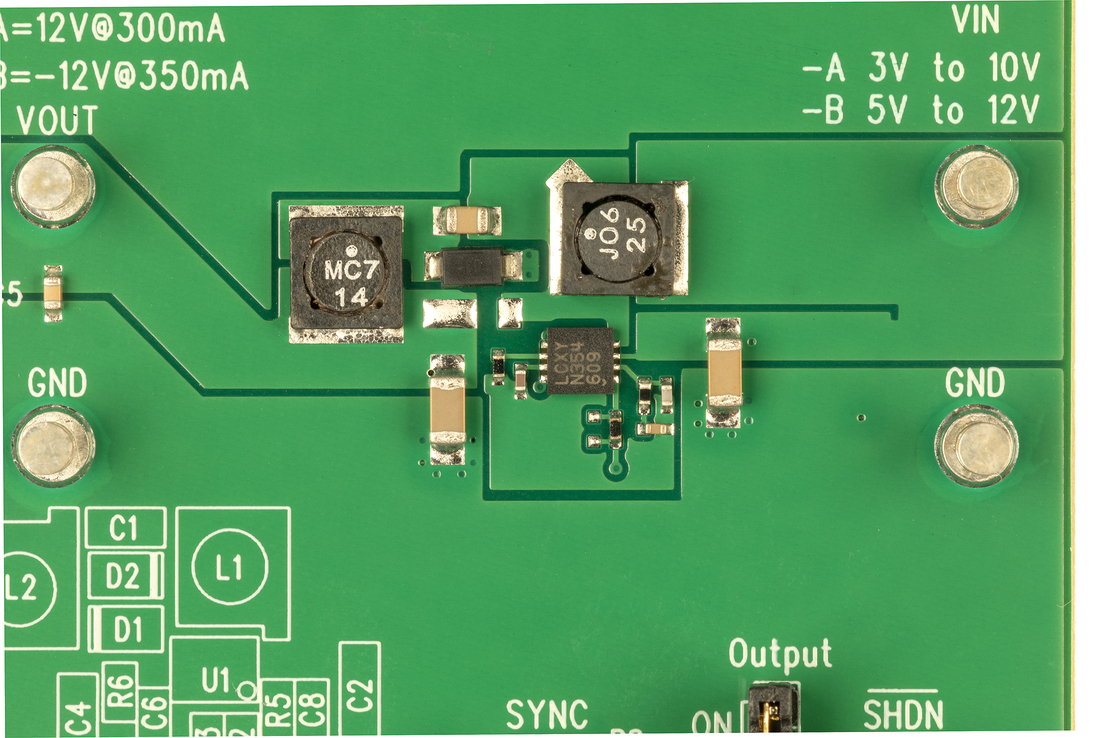

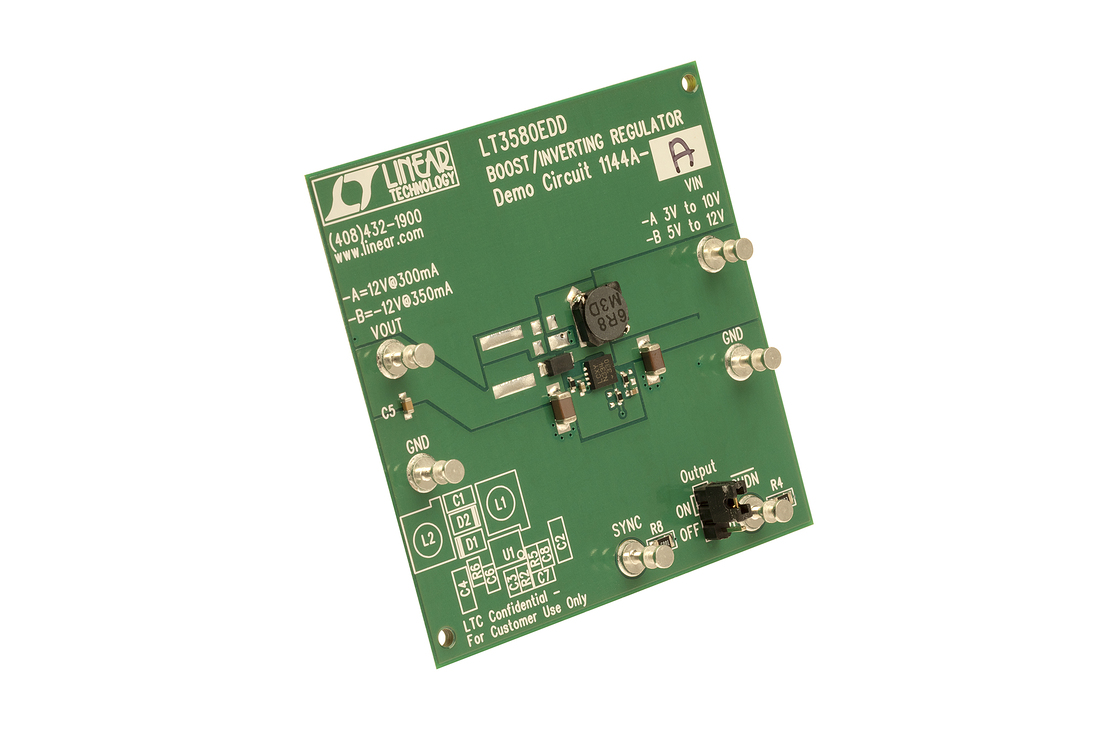

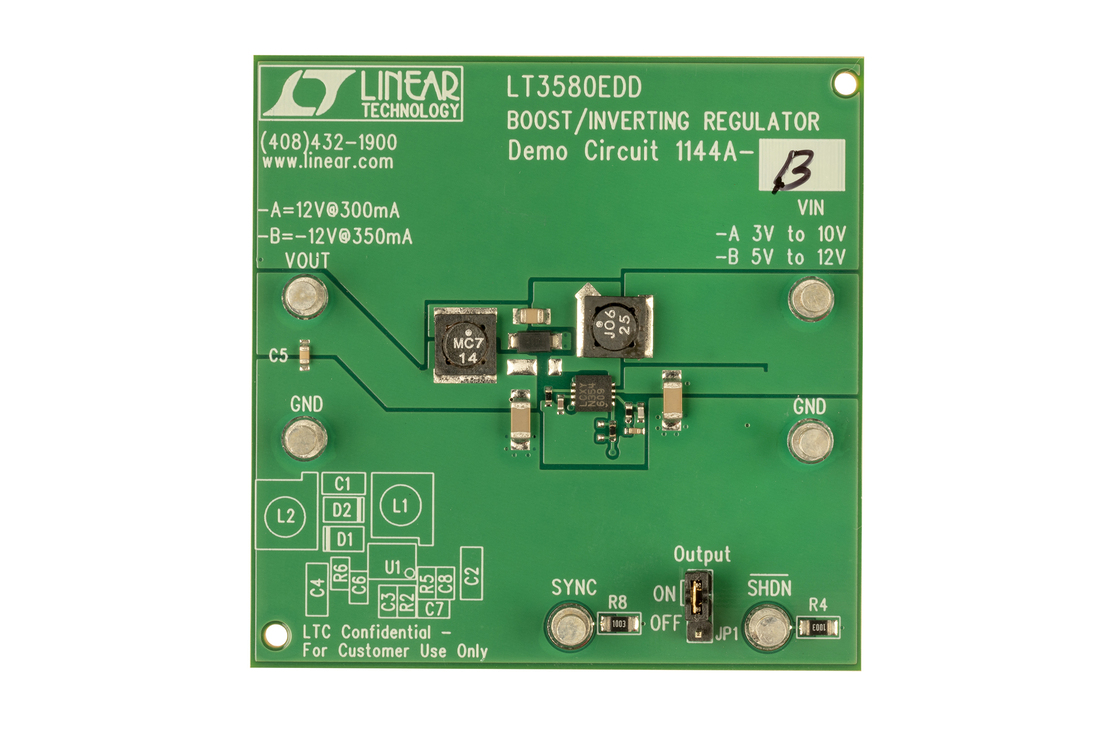

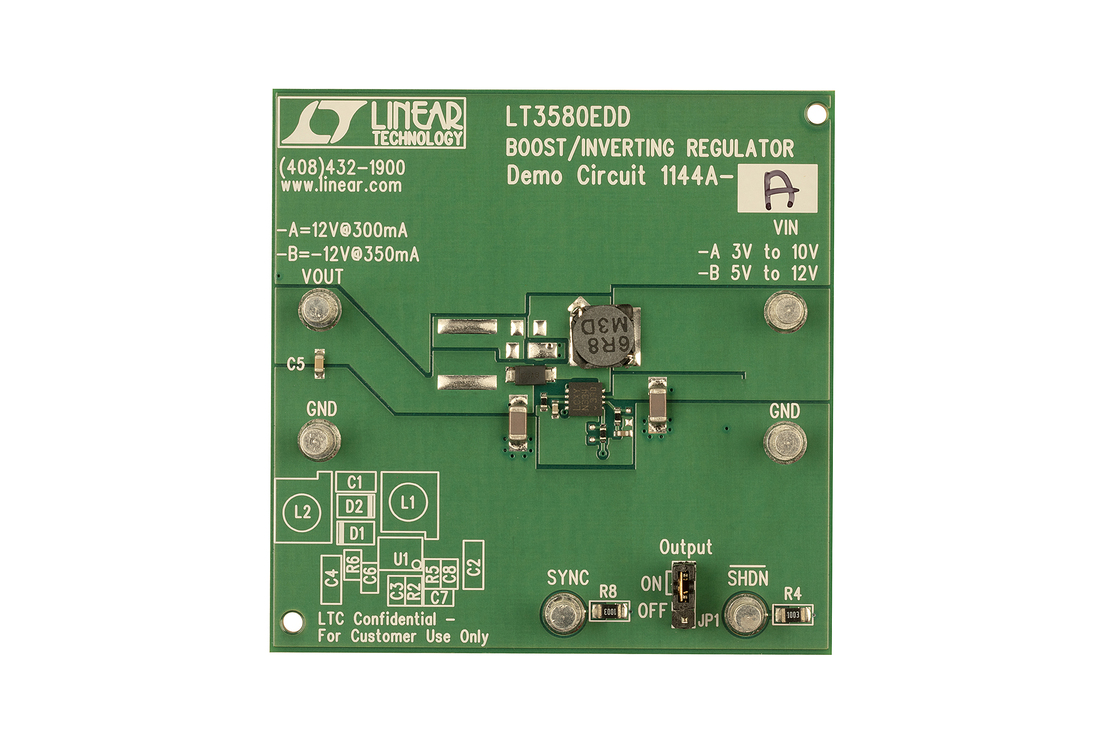

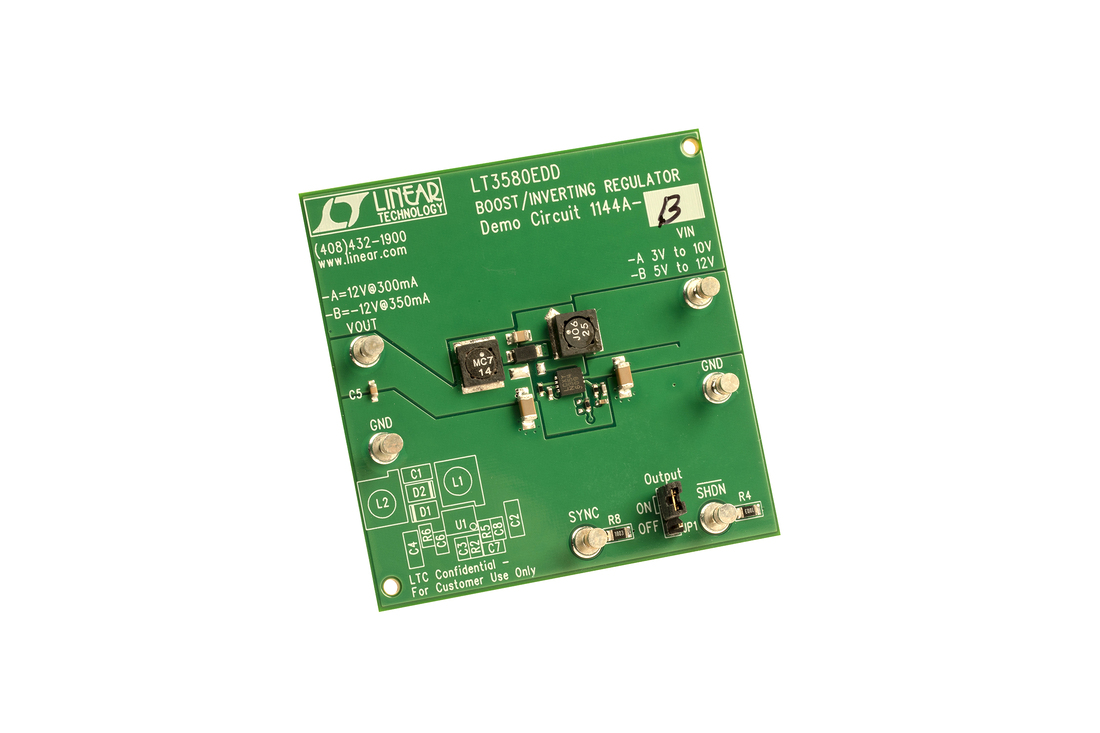

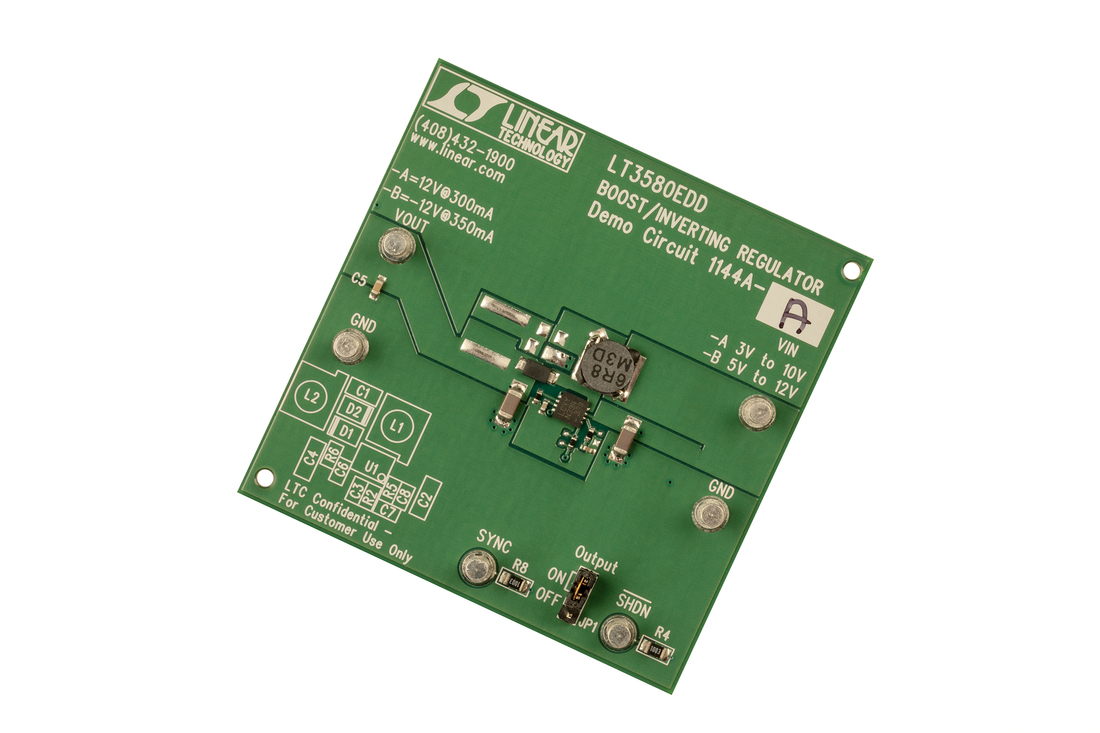

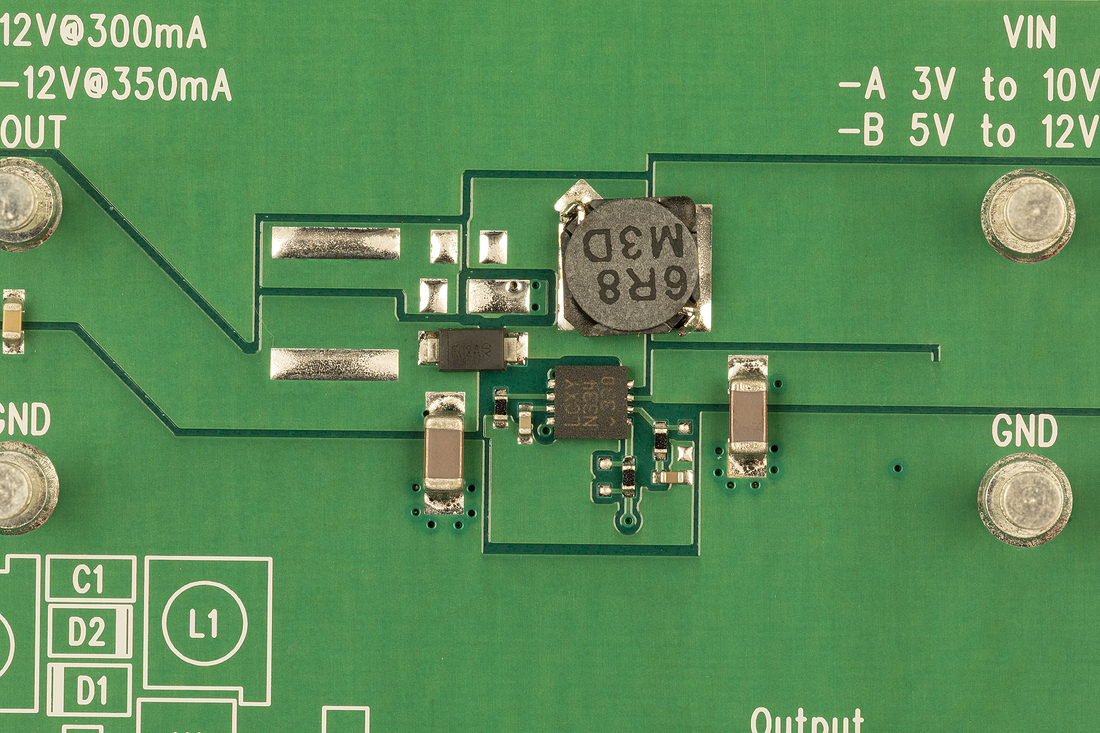

デモンストレーション回路1144A-Aはブースト・モードでLT3580EDDを搭載し、1144A-Bは反転レギュレータ設定が可能です。デモ回路は、サイズが小さく、部品点数も少なくて済みます。DC1144A-A は 3V〜10V の電源を 300mA の 12V へ変換し、DC1144A-B インバータは 5V〜12V 電源を 350mAの -12V へ変換します。
(0)
LT3580 は 32V ほどの高電圧入力で動作しますが、これらのデモ・ボードでは入力は入力コンデンサの電圧定格と昇圧出力の大きさにより制限されています。DC1146A-Bは容易にSEPICコンバータに設定できます。
資料
DC1144A-B
LT3580EDD Demo Board | 5V ≤ VIN ≤ 12, VOUT = -12V @ 350mA
製品の詳細

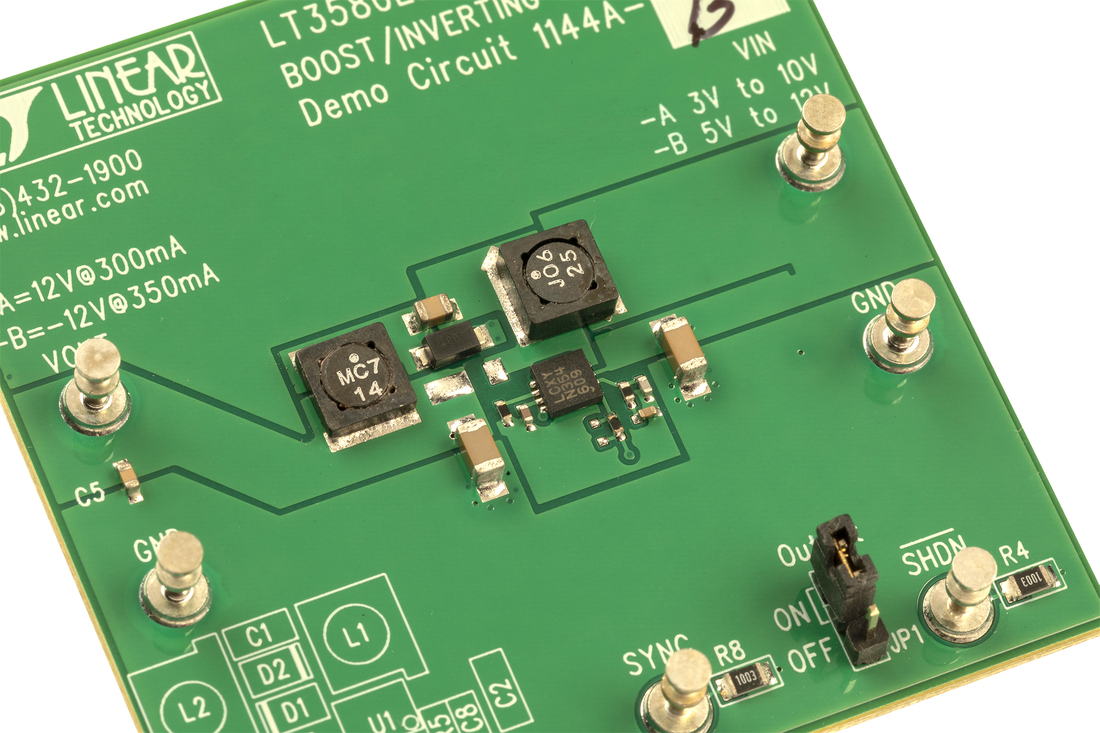

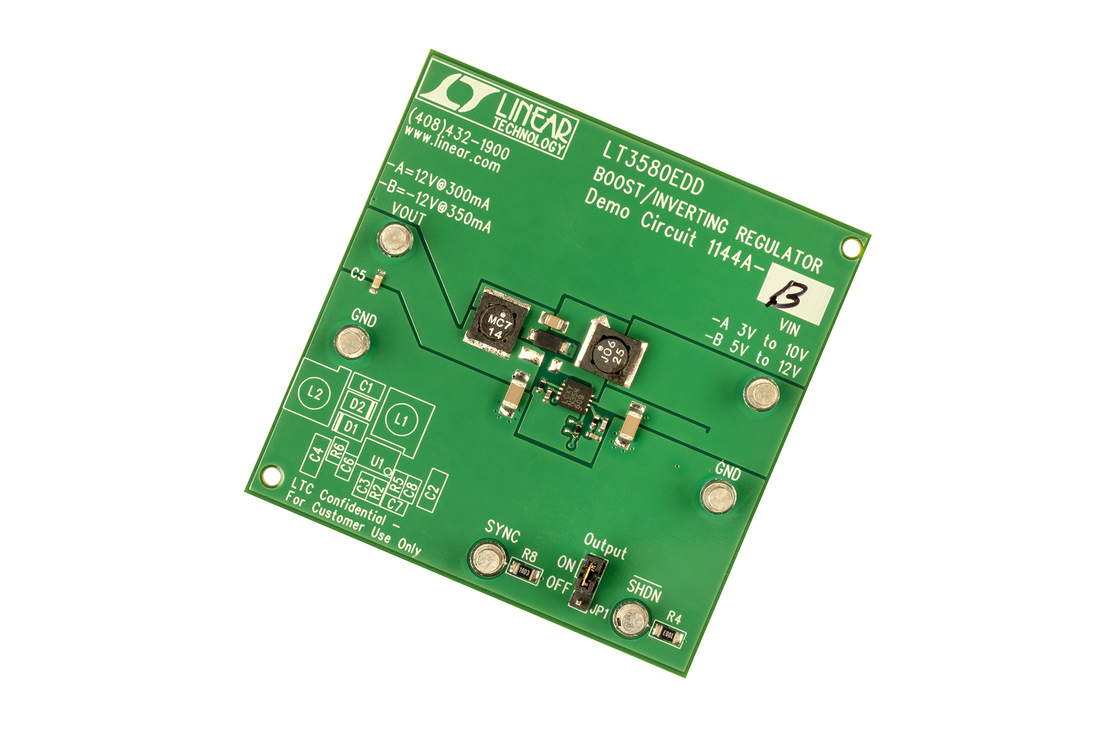

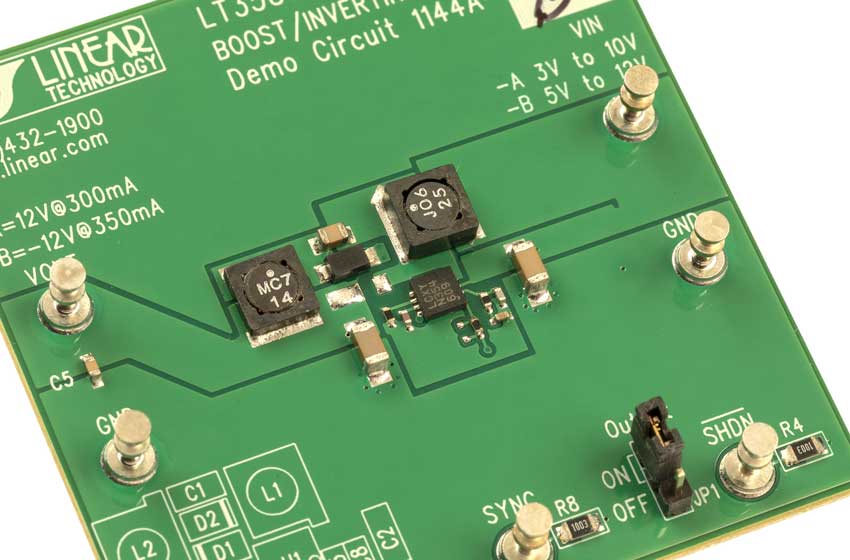

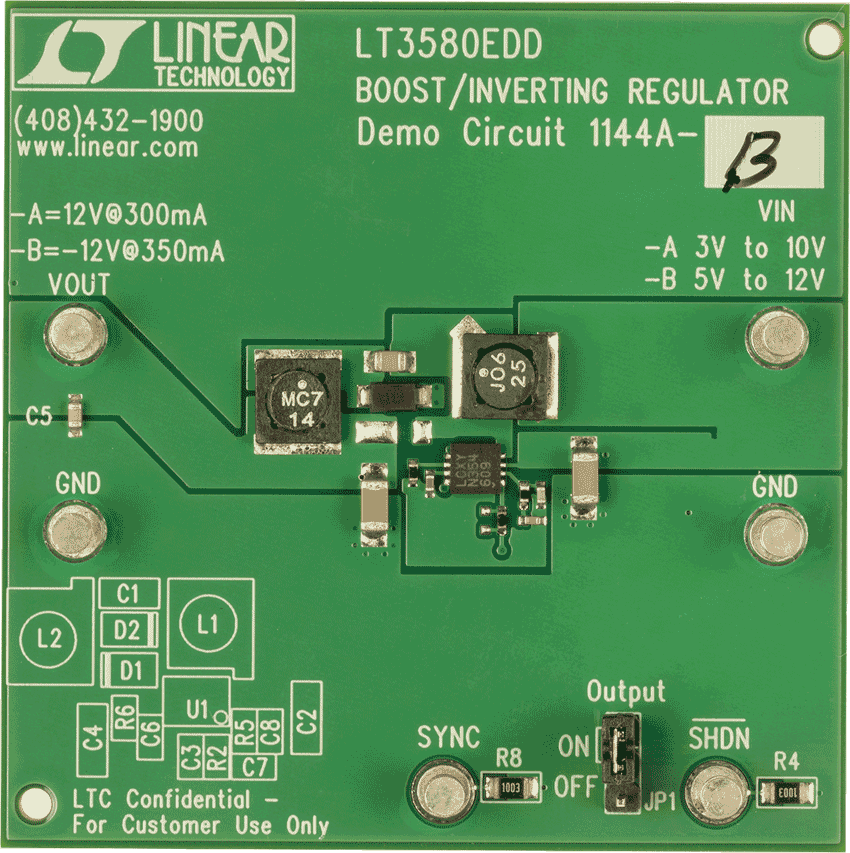

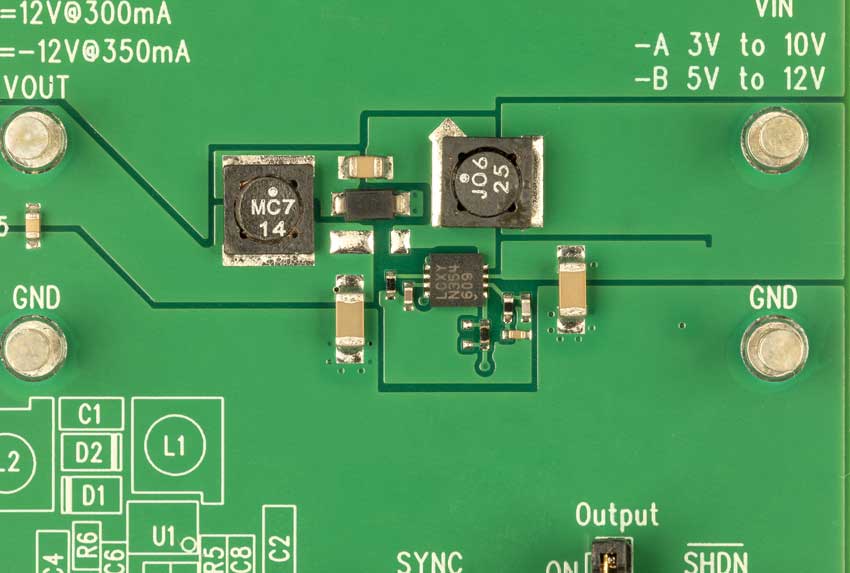

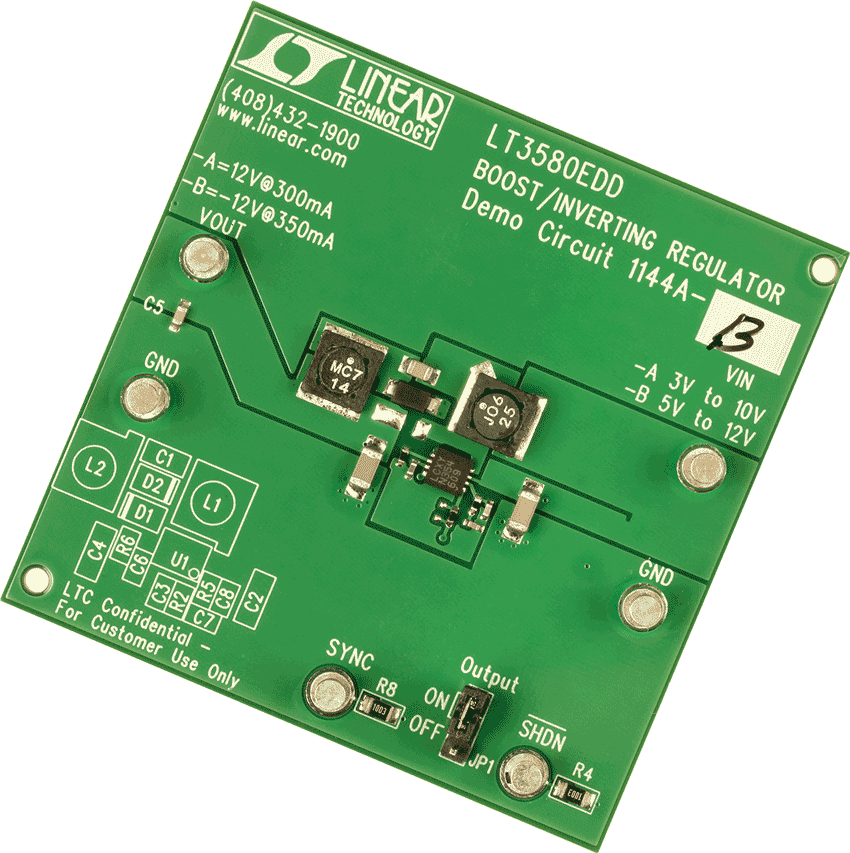

Demonstration circuits 1144A-A and 1144A-B feature the LT3580EDD in Boost and Inverting regulator configurations, respectively. The demo circuits demonstrate small size and low component count. The DC1144A-A is designed to convert a 3V to 10V source to 12V at 300mA, while the DC1144A-B inverter converts a 5V to 12V source to -12V at 350mA.
