LTC3616

製造中

6A、4MHzモノリシック同期整流式降圧 DC/DC コンバータ

製品モデル
8
1Ku当たりの価格
最低価格:$4.55
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • 出力電流:6A
  • 入力電圧範囲:2.25V~5.5V
  • 低出力リップルのBurst Mode®動作:IQ = 75μA
  • 出力電圧精度:±1%
  • 出力電圧:最低0.6V
  • 高効率:最大95%
  • 低ドロップアウト動作:デューティ・サイクル100%
  • SWノードのスルーレートをプログラムできるので、ノイズとEMIを低減
  • 調整可能なスイッチング周波数:最大4MHz
  • オプションの内部補償付きアクティブ電圧ポジショニング(AVP)
  • パルススキップ動作/強制連続動作/バーストクランプを調整可能なBurst Mode動作を選択可能
  • プログラム可能なソフトスタート
  • 起動トラッキングまたは外部リファレンス用の入力
  • DDR メモリ・モード、IOUT = ±3A

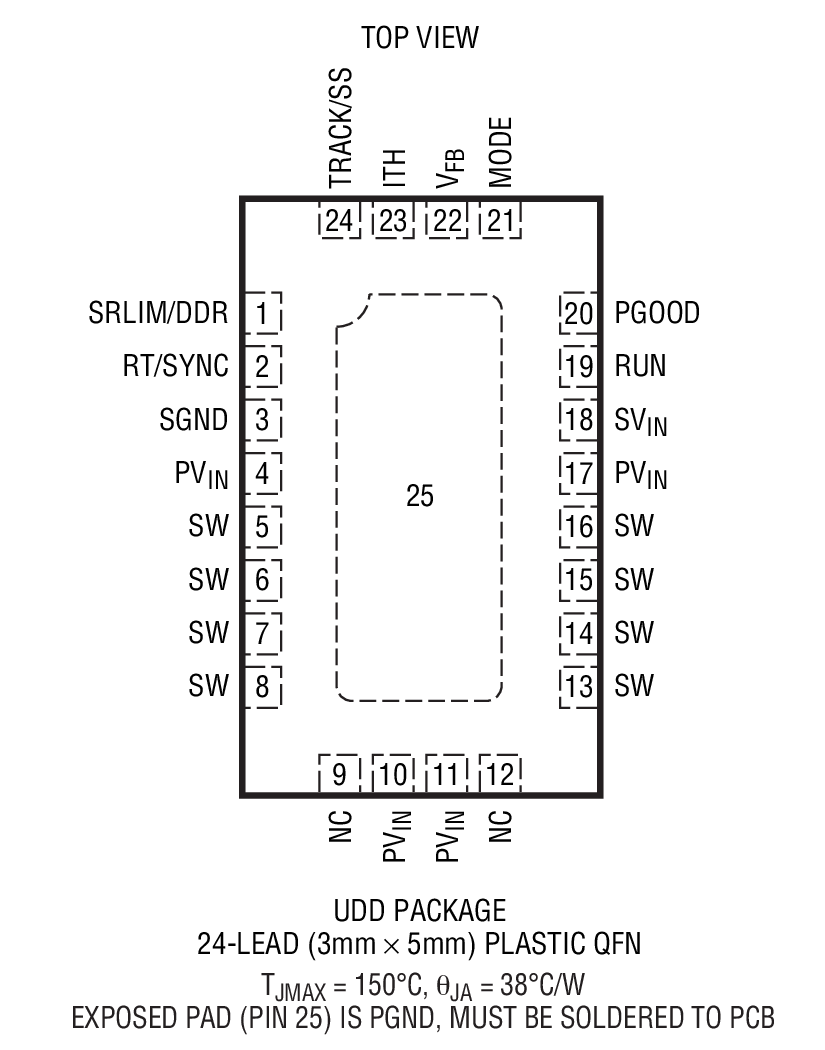

  • 熱特性が改善された24ピン3mm × 5mm QFNパッケージ
LTC3616
6A、4MHzモノリシック同期整流式降圧 DC/DC コンバータ

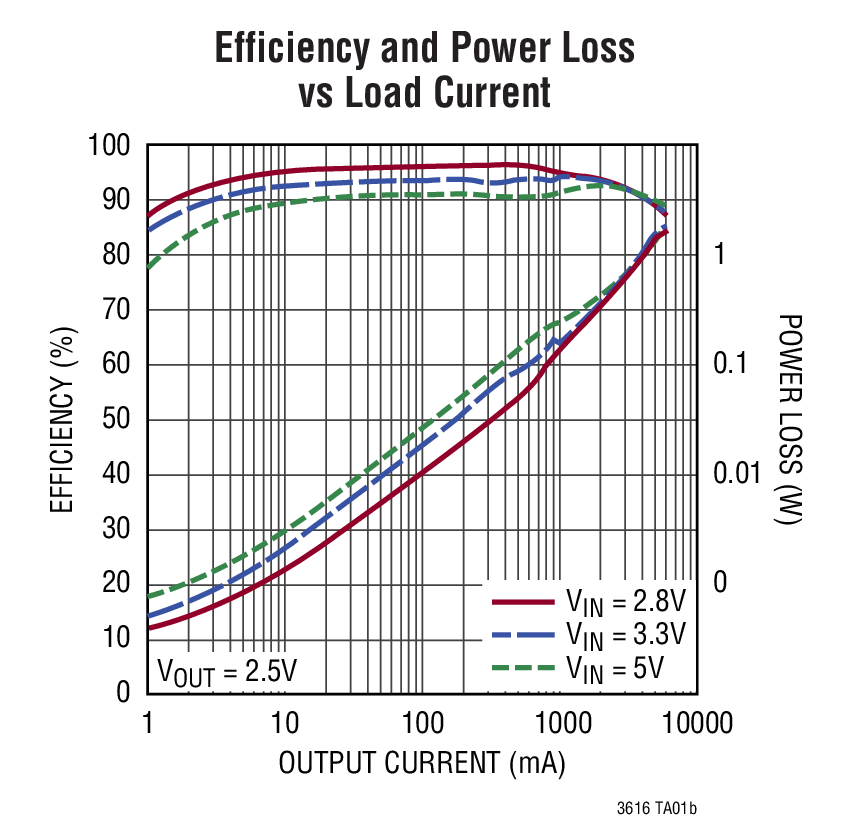

Efficiency and Power Loss vs Load Current Product Package 1
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
サージ・ストッパ、過電圧および過電流保護 1
LTC4365 新規設計に推奨 低電圧、過電圧および逆電源保護コントローラ
デジタル・パワー・システム・マネージメント(PSM) 1
LTC2974 新規設計に推奨 正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ
単電源監視 1
LTC2935 製造中 パワーフェール出力付き、スレッショルドを選択可能な超低消費電力モニタ
複数出力降圧レギュレータ 1
LTC3880 新規設計に推奨 パワー・システム・マネージメントを搭載したデュアル出力PolyPhase 降圧DC/DCコントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。


評価用キット

eval board
DC1461A

LTC3616EUDD Demo Board | 6A, 4MHz, Monolithic Synchronous Step-Down DC/DC Converter

製品詳細

Demo Circuit 1461 is a high efficiency, high frequency step-down converter, incorporating the LTC3616 monolithic synchronous regulator. The DC1461A has an input voltage range of 2.25V to 5.5V, and is capable of delivering up to 6A of output current. The output voltage of the DC1461A can be set as low as 0.6V, the reference voltage of the LTC3616. The operating frequency range of the DC1461A is either set to a fixed 2.25 MHz by connecting the frequency pin to SVin, set by an external resistor, or synchronized to an external clock, with a range up to 4 MHz. At low load currents, the DC1461A can operate in either noise sensitive applications, due to the capability of the LTC3616 to operate in pulse-skipping mode, or in high efficiency applications, because the LTC3616 also has Burst-Mode capability. The Burst Mode clamp can be set externally.

DC1461A
LTC3616EUDD Demo Board | 6A, 4MHz, Monolithic Synchronous Step-Down DC/DC Converter

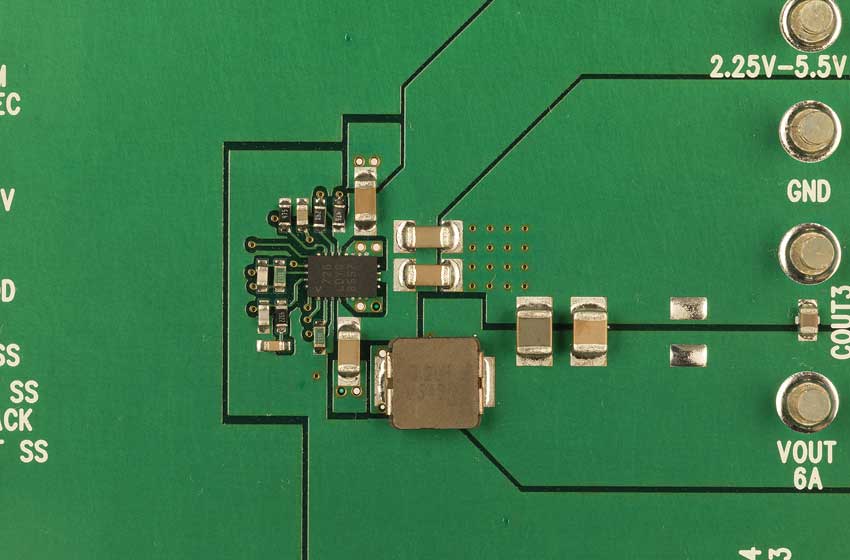

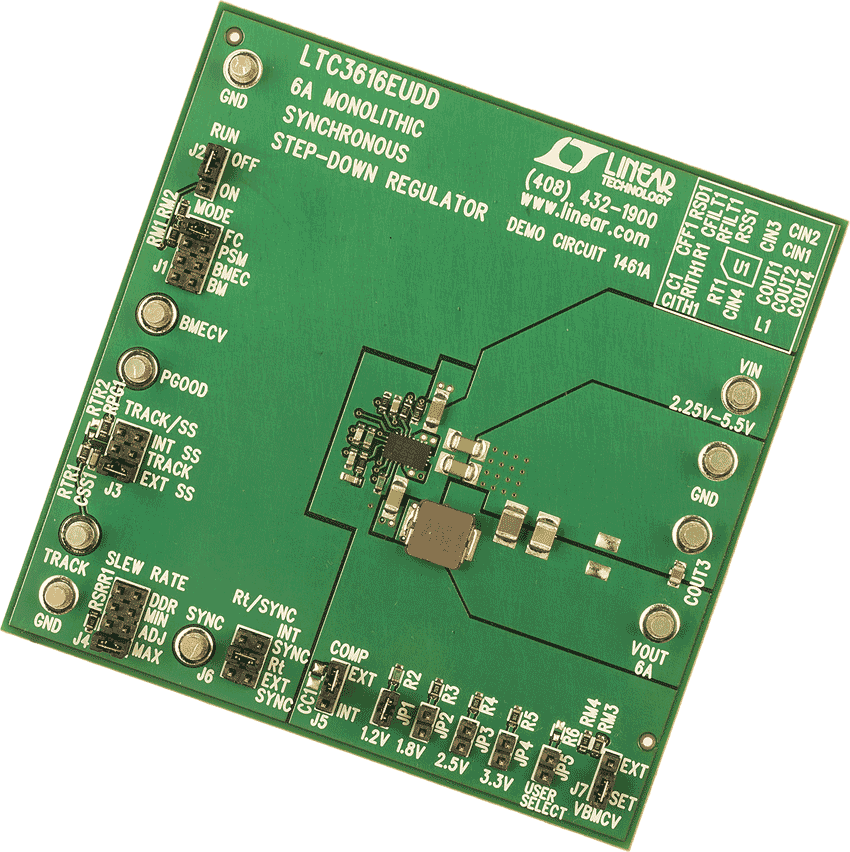

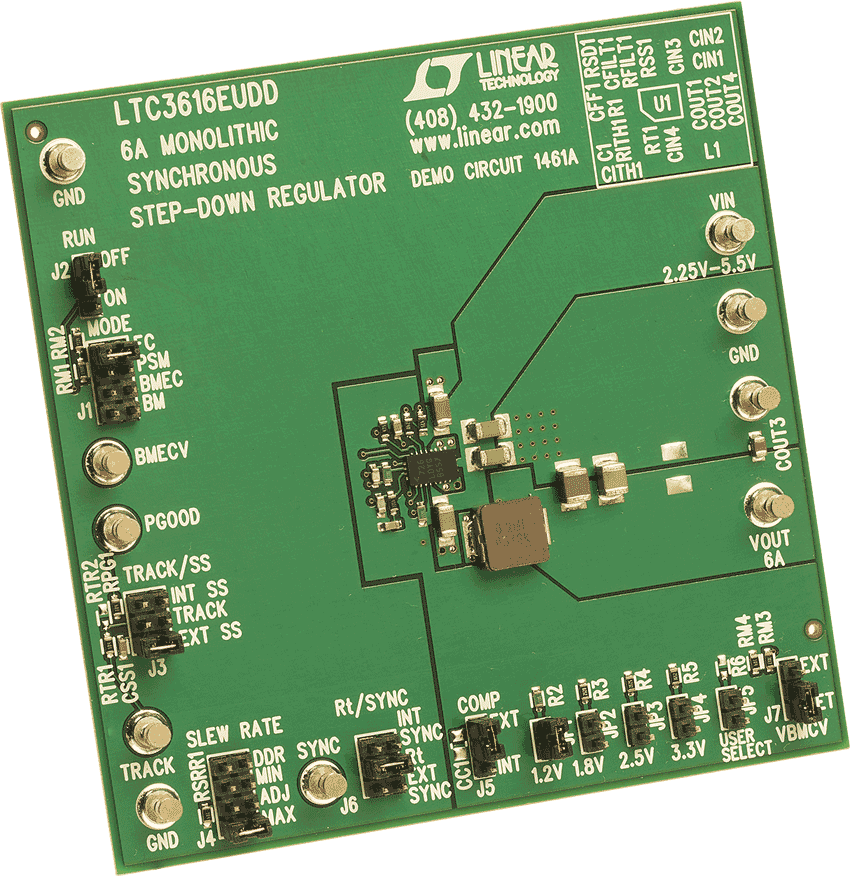

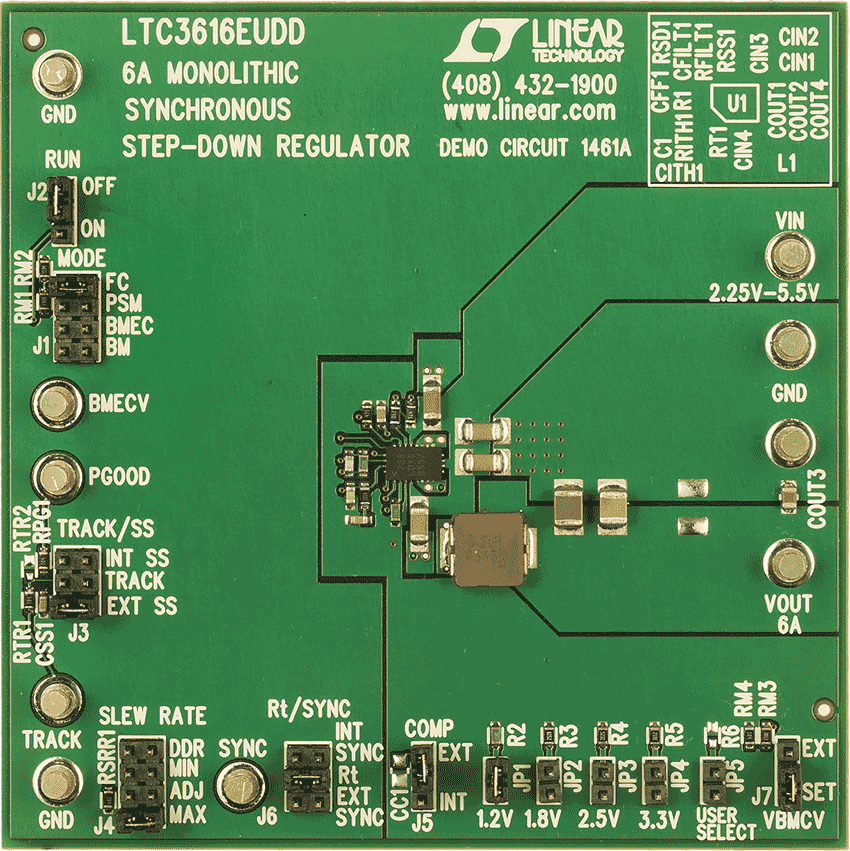

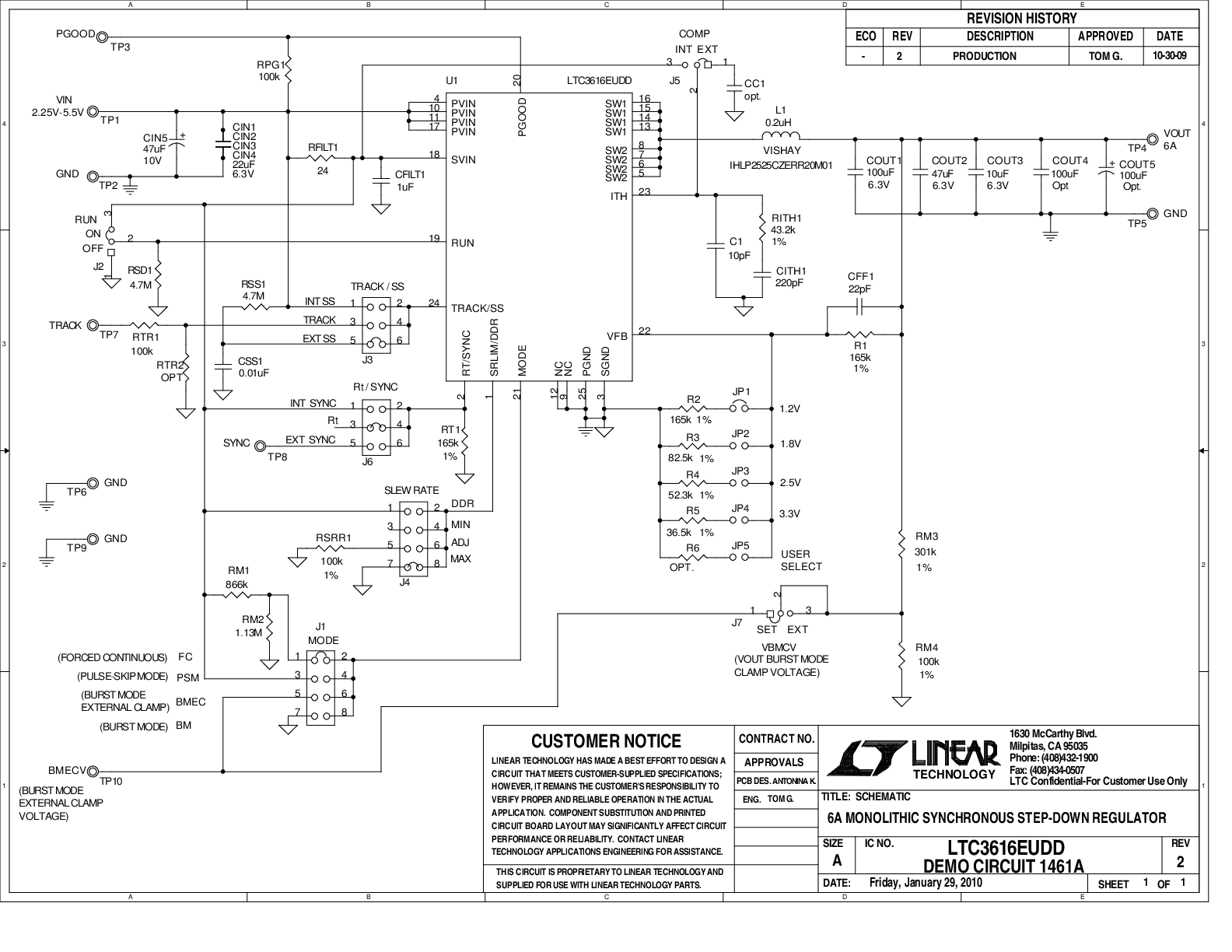

DC1461A Demo Board DC1461A Demo Board DC1461A Demo Board DC1461A Demo Board DC1461A - Schematic
