LTC2308

低ノイズ、500ksps、8チャネル12ビットADC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.70
特長
  • 12ビットの分解能
  • サンプルレート:500ksps
  • 低ノイズ:SINAD=73.3dB
  • ミッシングコードがないことを保証
  • 単一5V電源
  • 自動シャットダウンにより、サンプルレートで消費電流を調整
  • 低消費電力
    • 500kspsで17.5mW
    • ナップモード:0.9mW
    • スリープモード:35μW
  • 内部リファレンス
  • 8チャネル・マルチプレクサを内蔵
  • 内部変換クロック
  • SPI/MICROWIRE準拠シリアル・インターフェイス
  • ユニポーラまたはバイポーラ入力範囲(ソフトウェアで選択可能)
  • 独立した出力電源OVDD(2.7V~5.5V)
  • 24ピン4mm×4mm QFNパッケージ
製品概要
show more Icon

LTC2308は、SPI/MICROWIRE準拠シリアル・インターフェイスを備えた低ノイズ、500ksps、8チャネル、12ビットADCです。このADCはリファレンスと完全差動サンプル・ホールド回路を内蔵して同相ノイズを低減します。内部変換クロックにより、外部シリアル出力データ・クロック(SCK)は最大40MHzのどの周波数でも動作可能です。

LTC2308は単一5V電源で動作し、500kspsのサンプルレートでの消費電流はわずか3.5mAです。自動シャットダウン機能により、1kspsのサンプルレートで消費電流を200μAに低減します。

LTC2308は4mm×4mmの小型24ピンQFNパッケージで供給されます。2.5Vの内部リファレンスと8チャネル・マルチプレクサにより、必要なボードスペースをさらに低減します。

低消費電力で小型のLTC2308は、バッテリ駆動の携帯アプリケーションに最適です。また、4線SPI準拠シリアル・インターフェイスにより、絶縁またはリモート・データ収集システムにも適しています。


アプリケーション

  • 高速データ収集
  • 産業用プロセス制御
  • モータ制御
  • アクセレロメータ測定
  • バッテリ駆動機器
  • 絶縁またはリモート・データ収集

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.70

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2308CUF#PBF
  • HTML
  • HTML
LTC2308CUF#TRPBF
  • HTML
  • HTML
LTC2308IUF#PBF
  • HTML
  • HTML
LTC2308IUF#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC2308CUF#PBF

製造中

LTC2308CUF#TRPBF

製造中

LTC2308IUF#PBF

製造中

LTC2308IUF#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC2308CUF#PBF

製造中

LTC2308CUF#TRPBF

製造中

LTC2308IUF#PBF

製造中

LTC2308IUF#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム


LinearLab ツール
Info:False

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

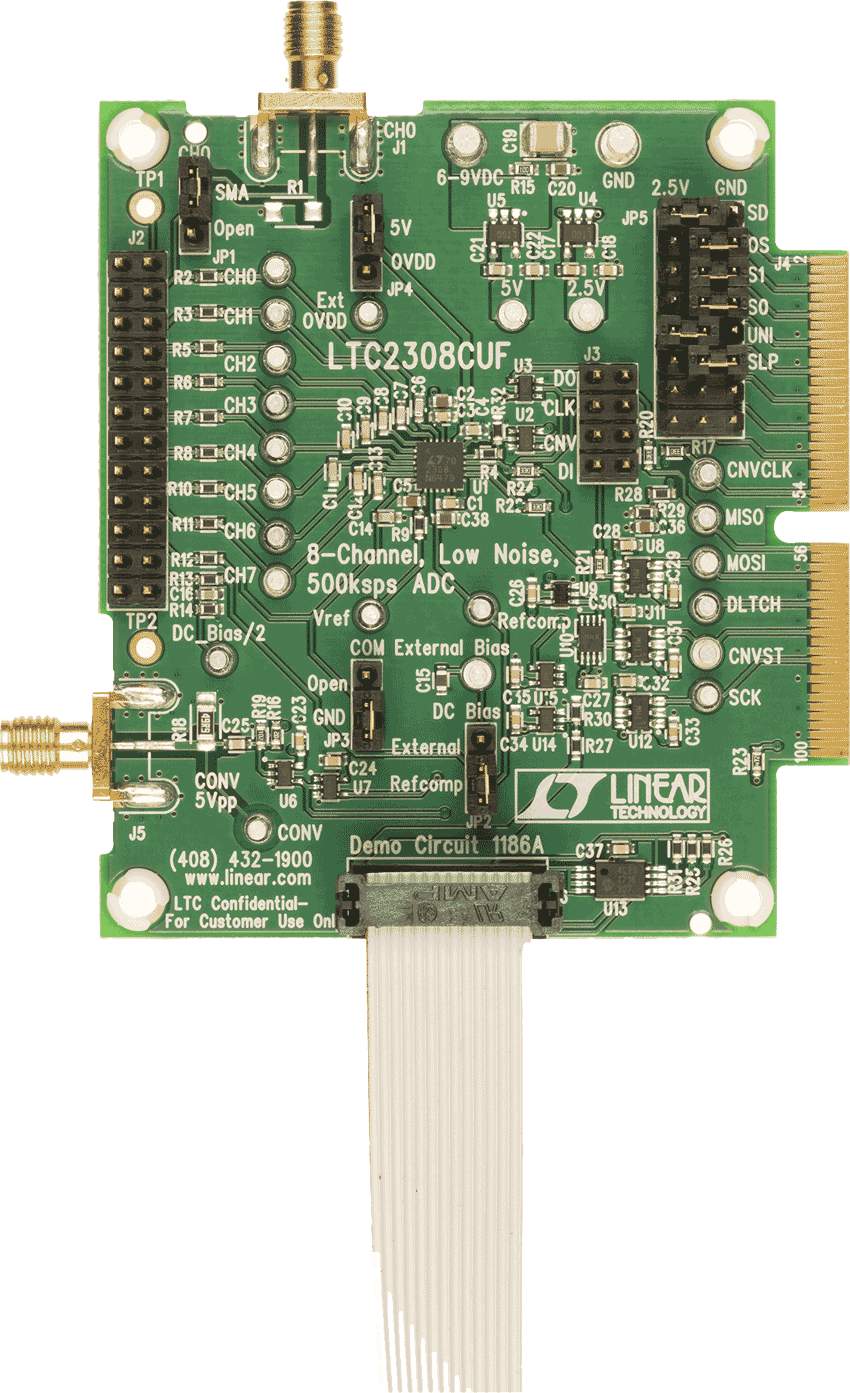

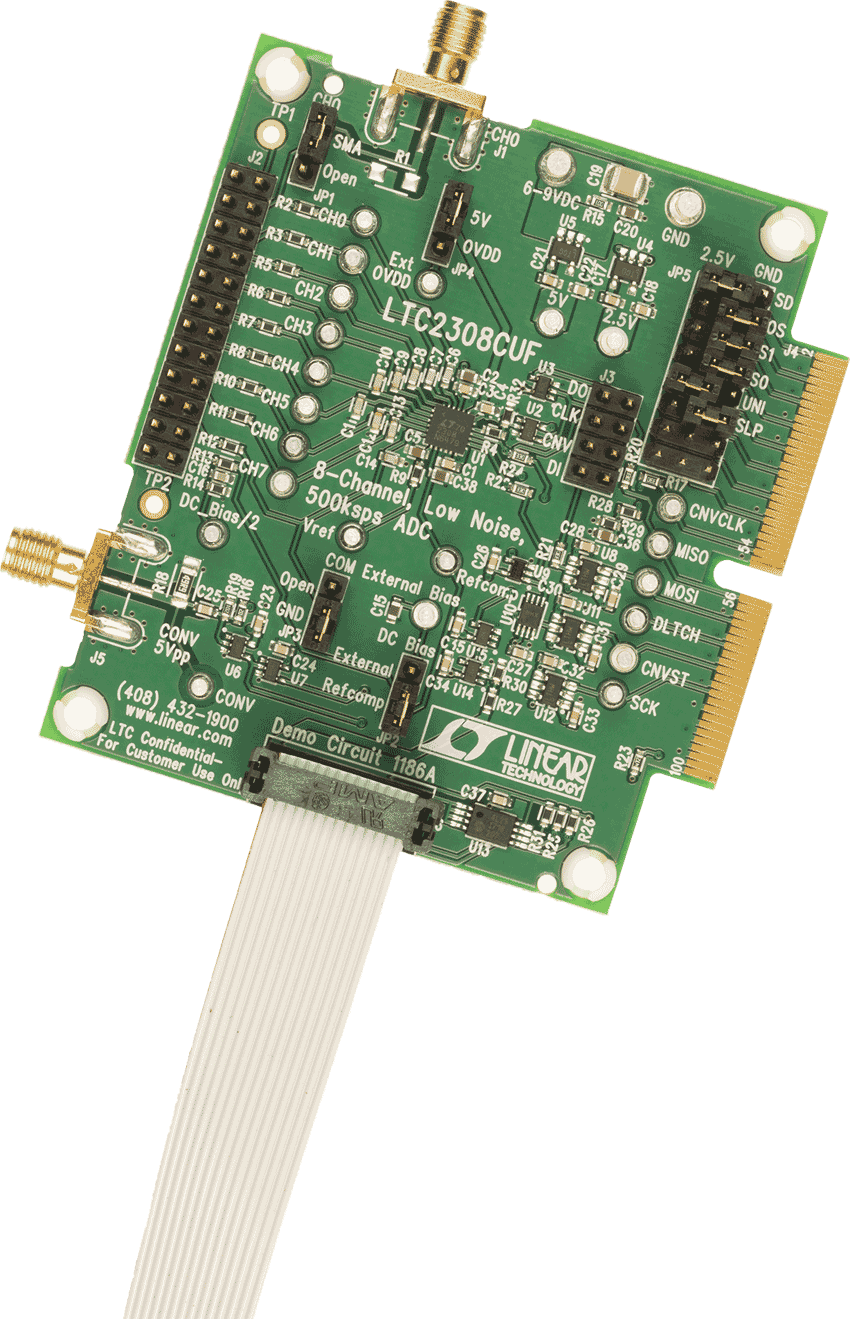

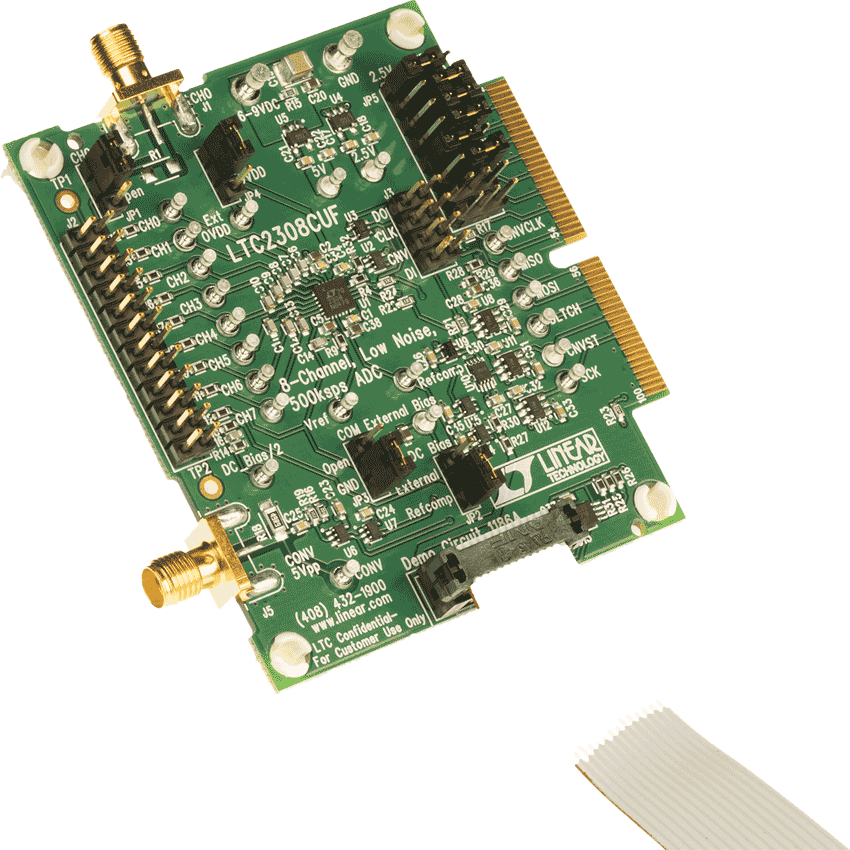

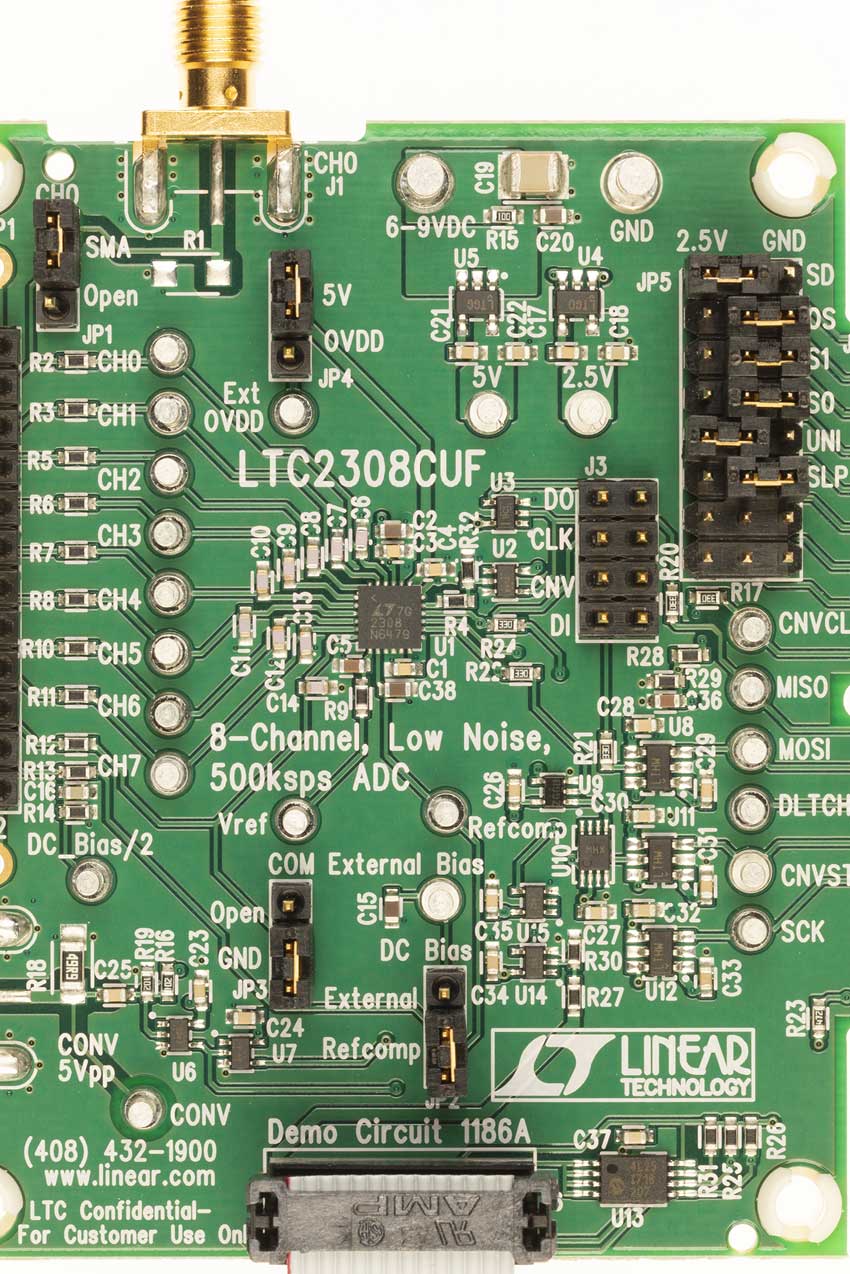

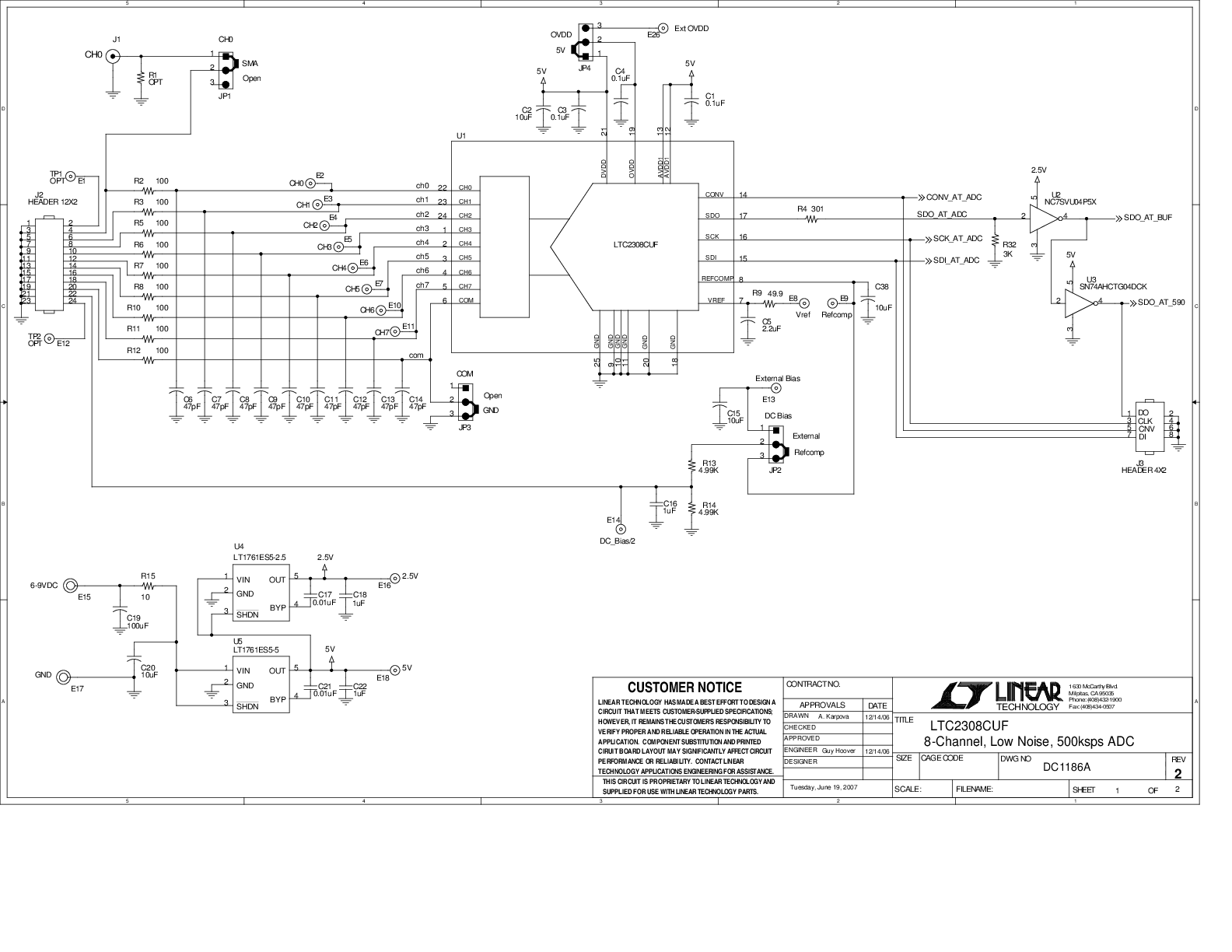

DC1186A
