LTC3600

1本の抵抗で設定可能な15V、1.5Aレール・トゥ・レール同期整流式降圧レギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.37
機能
  • 1本の抵抗で設定可能なVOUT
  • ISETの精度:±1%
  • VOUTの電圧に依存しない厳しいVOUTレギュレーション
  • 容易な並列接続により大電流および放熱に対応
  • 広いVOUT範囲:0V~VIN- 0.5V
  • 高効率:最大96%
  • 出力電流:1.5A
  • 調整可能な周波数:200kHz~4MHz
  • VIN範囲:4V~15V
  • 電流モード動作による優れた入力および負荷トランジェント応答
  • シャットダウン時の電源電流がゼロ
  • 熱特性が改善された12ピン(3mm × 3mm)DFNおよびMSOPパッケージ
製品概要
show more Icon

LTC3600は、わずか1本の外付け抵抗で出力電圧を設定可能な、高効率モノリシック同期整流式降圧レギュレータです。ISETピンで内部生成される高精度の50μA電流源により、1本の外付け抵抗を使用して0V~VIN-0.5Vの範囲で出力電圧を設定できます。VOUTの電圧はユニティゲイン方式でエラーアンプに直接フィードバックされ、ISETの電圧と等しくなります。動作電源電圧範囲が4V~15Vなので、デュアル・リチウムイオン・バッテリや5Vまたは12V入力からのポイントオブロード電源などのアプリケーションに適しています。

動作周波数は外部クロックに同期可能で、外付け抵抗を使用して200kHz~4MHzの範囲で設定することもできます。スイッチング周波数が高いので、小型の表面実装インダクタを使用可能です。独自の固定オン時間アーキテクチャは、高速負荷トランジェント応答も求められる降圧比の高いアプリケーションでの高周波数動作に最適です。


アプリケーション

  • 電圧トラッキング電源
  • ポイントオブロード電源
  • 携帯用計測器
  • 分散給電システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.37

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3600EDD#PBF
  • HTML
  • HTML
LTC3600EDD#TRPBF
  • HTML
  • HTML
LTC3600EMSE#PBF
  • HTML
  • HTML
LTC3600EMSE#TRPBF
  • HTML
  • HTML
LTC3600IDD#PBF
  • HTML
  • HTML
LTC3600IDD#TRPBF
  • HTML
  • HTML
LTC3600IMSE#PBF
  • HTML
  • HTML
LTC3600IMSE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3600EMSE#PBF

製造中

LTC3600EMSE#TRPBF

製造中

LTC3600IMSE#PBF

製造中

LTC3600IMSE#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3600EMSE#PBF

製造中

LTC3600EMSE#TRPBF

製造中

LTC3600IMSE#PBF

製造中

LTC3600IMSE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC1667A

LTC3600EDD Demo Board | 4.5V to 15V Input, Adjustable Output with 1.5A IOUT

zoom

DC1667A

LTC3600EDD Demo Board | 4.5V to 15V Input, Adjustable Output with 1.5A IOUT

LTC3600EDD Demo Board | 4.5V to 15V Input, Adjustable Output with 1.5A IOUT

製品の詳細

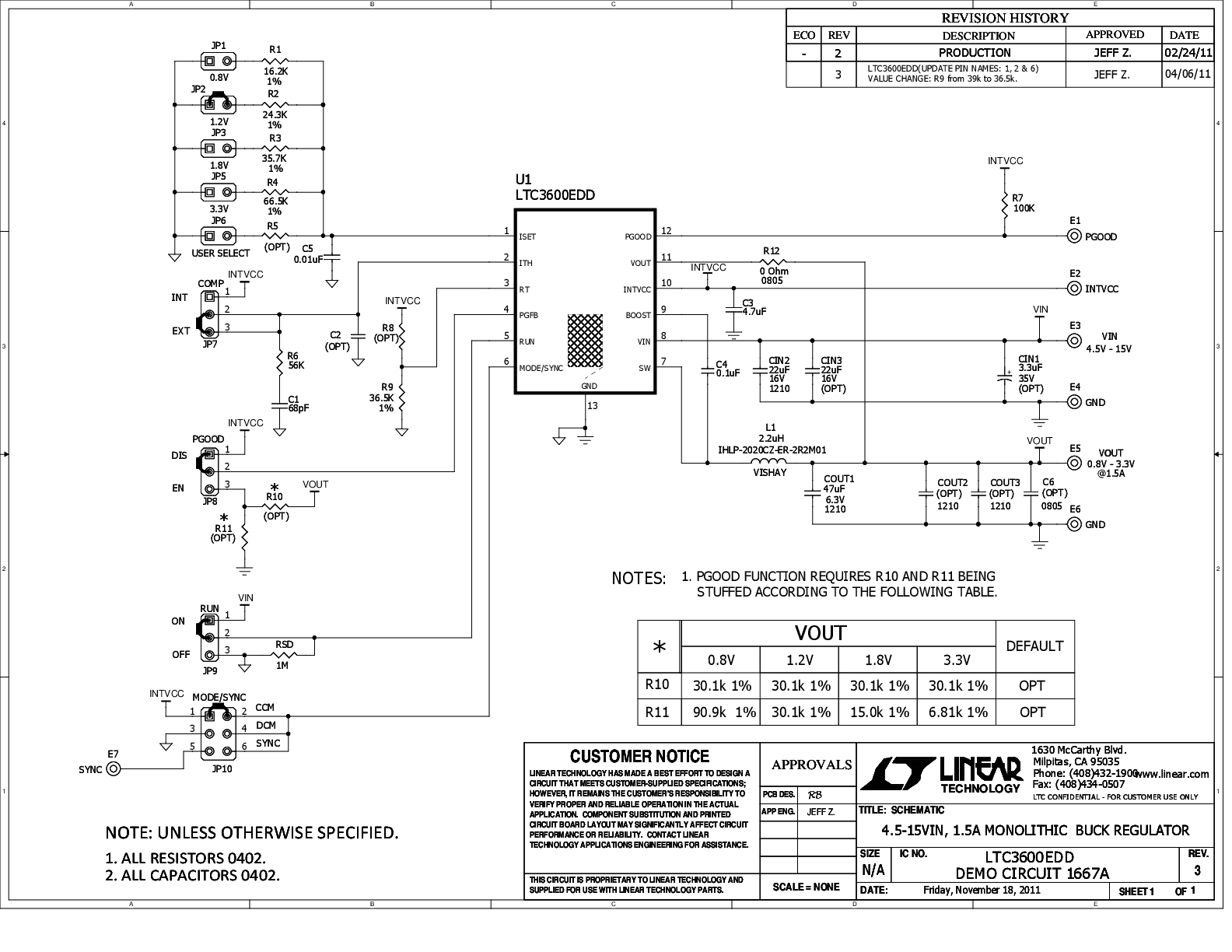

Demonstration circuit DC1667A is a step-down DC/DC converter using LTC3600 monolithic synchronous buck regulator. DC1667A has an input voltage range of 4.5V to 15V, and is capable of delivering up to 1.5A of output current. The output voltage of the DC1667 can be set by a single resistor from 0V to (VIN – 0.5)V. At light load conditions, DC1667 can operate in discontinuous mode to improve the efficiency.
