製品概要

機能と利点

  • 出力電流:4A
  • 入力電圧範囲:2.25V~5.5V
  • 低出力リップルのBurst Mode®動作:IQ = 75μA
  • 出力電圧精度:±1%
  • 出力電圧:最小0.6V
  • 高効率:最大95%
  • 低ドロップアウト動作:デューティ・サイクル100%
  • SWノードのスルーレートをプログラムできるので、ノイズとEMIを低減
  • 調整可能なスイッチング周波数:最大4MHz
  • オプションの内部補償付きアクティブ電圧ポジショニング(AVP)
  • パルススキップ動作/強制連続動作/バーストクランプを調整可能なBurst Mode動作を選択可能
  • プログラム可能なソフトスタート
  • 起動トラッキングまたは外部リファレンス用の入力
  • DDR メモリ・モード、IOUT = ±3A
  • 熱特性が改善された24ピン3mm × 5mm QFNパッケージ

製品概要

LTC3614は、電流モードの固定周波数アーキテクチャを採用した低静止電流モノリシック同期整流式降圧レギュレータです。スリープ・モードでの無負荷時DC電源電流はわずか75μAでありながら、無負荷時に出力電圧を維持し(Burst Mode動作)、シャットダウン時には電流がゼロまで減少します。LTC3614は入力電圧範囲が2.25V~5.5Vなので、1本のリチウムイオン・バッテリや固定低電圧入力のアプリケーションに最適です。デューティ・サイクル100%が可能なので低ドロップアウト動作が確保され、バッテリ駆動システムでの動作時間が長くなります。

動作周波数は最大4MHzまで外部設定可能なので、小型の表面実装インダクタを使用できます。スイッチング・ノイズに敏感なアプリケーション向けに、LTC3614は 最大4MHzの外部クロックに同期可能です。

LTC3614での強制連続モード動作により、ノイズおよびRF干渉が減少します。調整可能な補償回路により、広範な負荷および出力コンデンサにわたってトランジェント応答を最適化することができます。

内部同期スイッチによって効率が向上し、外付けのキャッチ・ダイオードが不要になるので、外付け部品と基板面積を節減できます。LTC3614は熱特性が改善されたリードレス24ピン3mm × 5mm QFNパッケージで供給されます。


アプリケーション

  • ポイントオブロード電源
  • 分配型電源
  • 携帯型コンピュータ・システム
  • DDRメモリの終端
  • ハンドヘルド機器

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

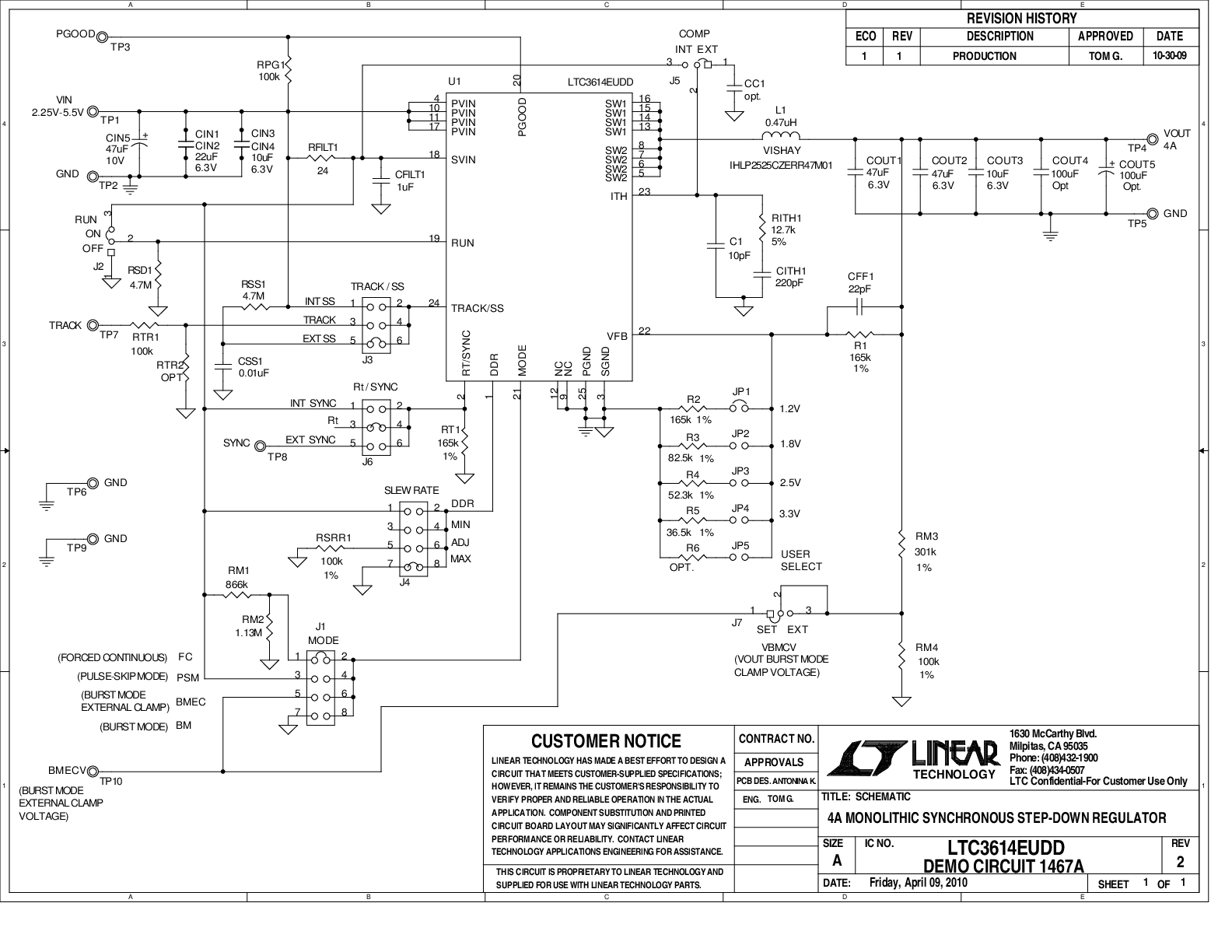

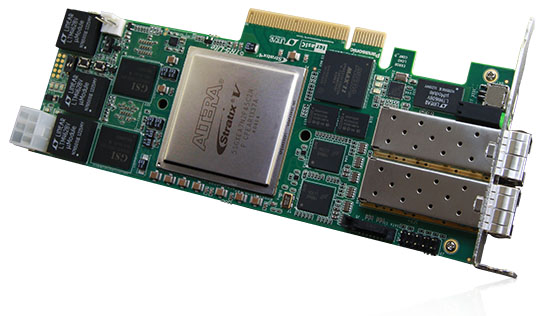

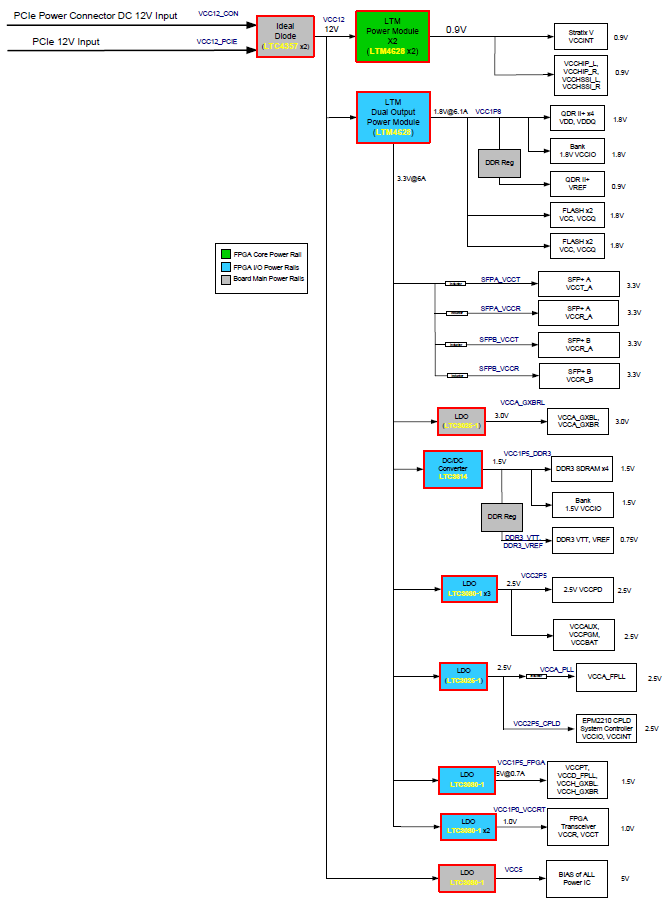

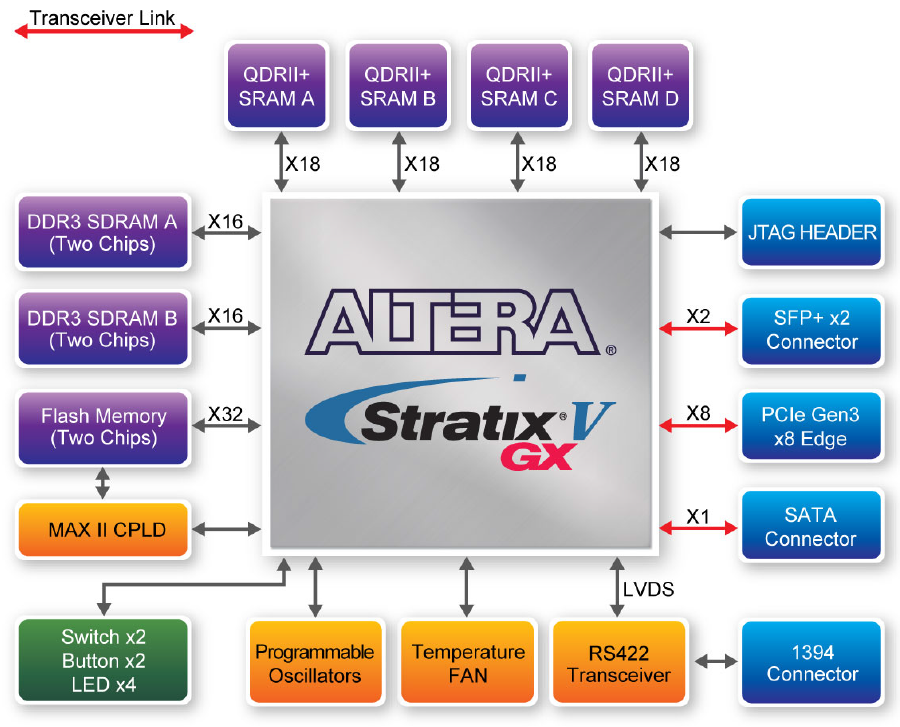

評価キット (1)
