LTC4365

低電圧、過電圧および逆電源保護コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 32
1Ku当たりの価格 最低価格:$1.81
特長
  • 広い動作電圧範囲:2.5V~34V
  • 60Vまでの過電圧保護
  • –40Vまでの逆電源保護
  • LTC4365:50Hzおよび60HzのAC電源を遮断
  • LTC4365-1:フォルトからの迅速な(1ms)回復
  • ほとんどのアプリケーションで入力コンデンサやTVSが不要
  • 調整可能な低電圧および過電圧保護範囲
  • チャージポンプで外付けNチャネルMOSFETを導通
  • 低動作電流:125µA
  • 低シャットダウン電流:10μA

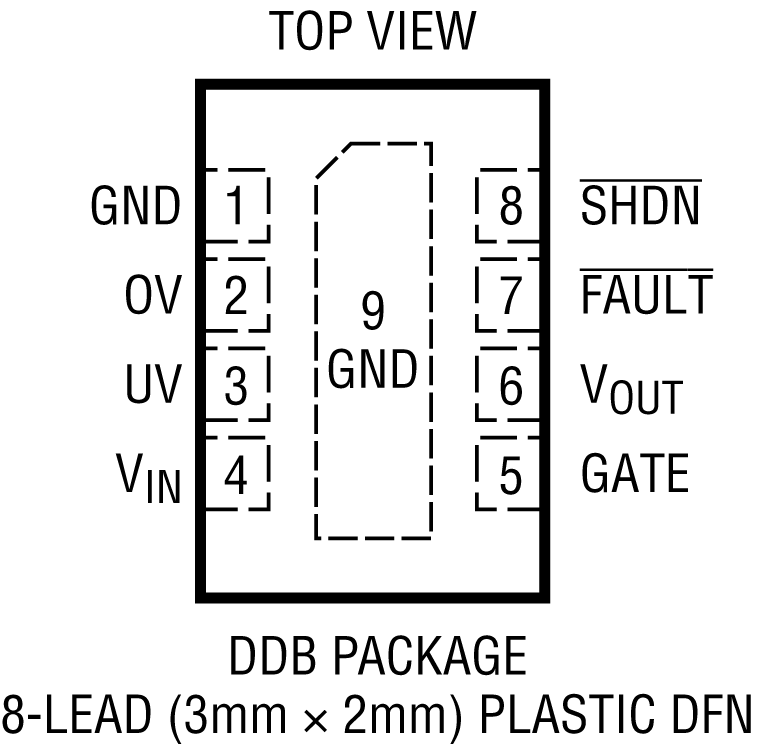

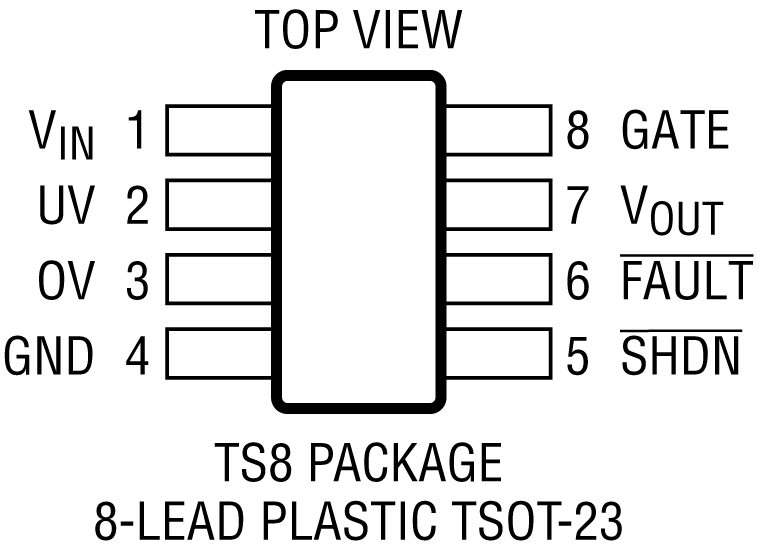

  • 小型8ピン3mm × 2mm DFNパッケージおよびTSOT-23 (ThinSOT)パッケージ
  • AEC-Q100準拠により、自動車用アプリケーションに対応
製品概要
show more Icon

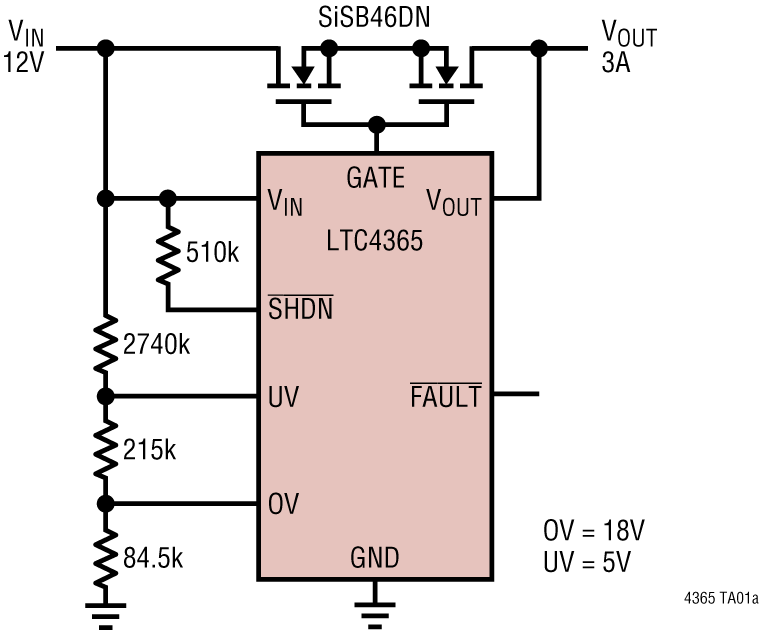

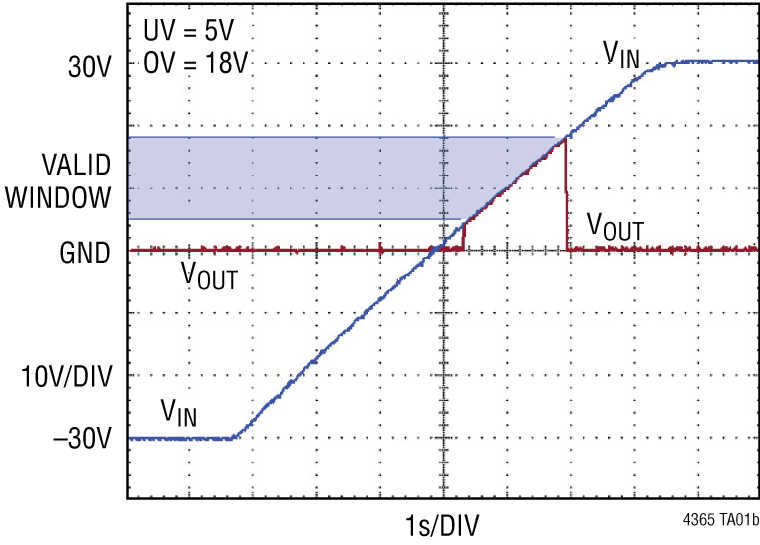

LTC4365は、電源入力電圧が高すぎたり、低すぎたり、場合によっては負電圧になるアプリケーションを保護します。このデバイスは 一対の外付けNチャネルMOSFETのゲート電圧を制御することにより、出力電圧を安全動作領域内に確実に保持します。LTC4365は–40V~60Vの電圧に耐えることが可能で、動作電圧範囲は2.5V~34Vと広い上に、通常動作時の消費電流はわずか125µAです。

2つのコンパレータ入力により、外付けの抵抗分割器を使用して過電圧(OV)と低電圧(UV)の設定を行うことができます。シャットダウン・ピンにより、MOSFETのイネーブル/ディスエーブルを外部制御できるだけでなく、デバイスを低電流のシャットダウン状態にすることもできます。フォルト出力は、ゲート・ピンの状態が“L”になることを示します。デバイスがシャットダウン状態になるか、入力電圧がUVおよびOVの設定範囲から外れると、フォルトが通知されます。

LTC4365には、活線接続のデバウンスを行って50Hz~60HzのAC電源を遮断する36msのターンオン遅延時間があります。フォルト後の迅速な回復が要求される場合に備え、LTC4365-1のターンオン遅延時間は1msに短縮されています。


アプリケーション

  • ポータブル機器
  • 産業用自動制御
  • ラップトップ
  • 自動車のサージ保護

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 32
1Ku当たりの価格 最低価格:$1.81

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4365CDDB#TRMPBF
  • HTML
  • HTML
LTC4365CDDB#TRPBF
  • HTML
  • HTML
LTC4365CDDB-1#TRMPBF
  • HTML
  • HTML
LTC4365CDDB-1#TRPBF
  • HTML
  • HTML
LTC4365CTS8#TRMPBF
  • HTML
  • HTML
LTC4365CTS8#TRPBF
  • HTML
  • HTML
LTC4365CTS8-1#TRMPBF
  • HTML
  • HTML
LTC4365CTS8-1#TRPBF
  • HTML
  • HTML
LTC4365HDDB#TRMPBF
  • HTML
  • HTML
LTC4365HDDB#TRPBF
  • HTML
  • HTML
LTC4365HDDB-1#TRMPBF
  • HTML
  • HTML
LTC4365HDDB-1#TRPBF
  • HTML
  • HTML
LTC4365HTS8#TRMPBF
  • HTML
  • HTML
LTC4365HTS8#TRPBF
  • HTML
  • HTML
LTC4365HTS8#WTRMPBF
  • HTML
  • HTML
LTC4365HTS8#WTRPBF
  • HTML
  • HTML
LTC4365HTS8-1#TRMPBF
  • HTML
  • HTML
LTC4365HTS8-1#TRPBF
  • HTML
  • HTML
LTC4365HTS8-1#WTRMPBF
  • HTML
  • HTML
LTC4365HTS8-1#WTRPBF
  • HTML
  • HTML
LTC4365IDDB#TRMPBF
  • HTML
  • HTML
LTC4365IDDB#TRPBF
  • HTML
  • HTML
LTC4365IDDB-1#TRMPBF
  • HTML
  • HTML
LTC4365IDDB-1#TRPBF
  • HTML
  • HTML
LTC4365ITS8#TRMPBF
  • HTML
  • HTML
LTC4365ITS8#TRPBF
  • HTML
  • HTML
LTC4365ITS8#WTRMPBF
  • HTML
  • HTML
LTC4365ITS8#WTRPBF
  • HTML
  • HTML
LTC4365ITS8-1#TRMPBF
  • HTML
  • HTML
LTC4365ITS8-1#TRPBF
  • HTML
  • HTML
LTC4365ITS8-1#WTRMPBF
  • HTML
  • HTML
LTC4365ITS8-1#WTRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC4365CDDB#TRMPBF

製造中

LTC4365CDDB#TRPBF

製造中

LTC4365CDDB-1#TRMPBF

製造中

LTC4365CDDB-1#TRPBF

製造中

LTC4365CTS8#TRMPBF

製造中

LTC4365CTS8#TRPBF

製造中

LTC4365CTS8-1#TRMPBF

製造中

LTC4365CTS8-1#TRPBF

製造中

LTC4365HDDB#TRMPBF

製造中

LTC4365HDDB#TRPBF

製造中

LTC4365HDDB-1#TRMPBF

製造中

LTC4365HDDB-1#TRPBF

製造中

LTC4365HTS8#TRMPBF

製造中

LTC4365HTS8#TRPBF

製造中

LTC4365HTS8#WTRMPBF

製造中

LTC4365HTS8#WTRPBF

製造中

LTC4365HTS8-1#TRMPBF

製造中

LTC4365HTS8-1#TRPBF

製造中

LTC4365HTS8-1#WTRMPBF

製造中

LTC4365HTS8-1#WTRPBF

製造中

LTC4365IDDB#TRMPBF

製造中

LTC4365IDDB#TRPBF

製造中

LTC4365IDDB-1#TRMPBF

製造中

LTC4365IDDB-1#TRPBF

製造中

LTC4365ITS8#TRMPBF

製造中

LTC4365ITS8#TRPBF

製造中

LTC4365ITS8#WTRMPBF

製造中

LTC4365ITS8#WTRPBF

製造中

LTC4365ITS8-1#TRMPBF

製造中

LTC4365ITS8-1#TRPBF

製造中

LTC4365ITS8-1#WTRMPBF

製造中

LTC4365ITS8-1#WTRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC4365CDDB#TRMPBF

製造中

LTC4365CDDB#TRPBF

製造中

LTC4365CDDB-1#TRMPBF

製造中

LTC4365CDDB-1#TRPBF

製造中

LTC4365CTS8#TRMPBF

製造中

LTC4365CTS8#TRPBF

製造中

LTC4365CTS8-1#TRMPBF

製造中

LTC4365CTS8-1#TRPBF

製造中

LTC4365HDDB#TRMPBF

製造中

LTC4365HDDB#TRPBF

製造中

LTC4365HDDB-1#TRMPBF

製造中

LTC4365HDDB-1#TRPBF

製造中

LTC4365HTS8#TRMPBF

製造中

LTC4365HTS8#TRPBF

製造中

LTC4365HTS8#WTRMPBF

製造中

LTC4365HTS8#WTRPBF

製造中

LTC4365HTS8-1#TRMPBF

製造中

LTC4365HTS8-1#TRPBF

製造中

LTC4365HTS8-1#WTRMPBF

製造中

LTC4365HTS8-1#WTRPBF

製造中

LTC4365IDDB#TRMPBF

製造中

LTC4365IDDB#TRPBF

製造中

LTC4365IDDB-1#TRMPBF

製造中

LTC4365IDDB-1#TRPBF

製造中

LTC4365ITS8#TRMPBF

製造中

LTC4365ITS8#TRPBF

製造中

LTC4365ITS8#WTRMPBF

製造中

LTC4365ITS8#WTRPBF

製造中

LTC4365ITS8-1#TRMPBF

製造中

LTC4365ITS8-1#TRPBF

製造中

LTC4365ITS8-1#WTRMPBF

製造中

LTC4365ITS8-1#WTRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

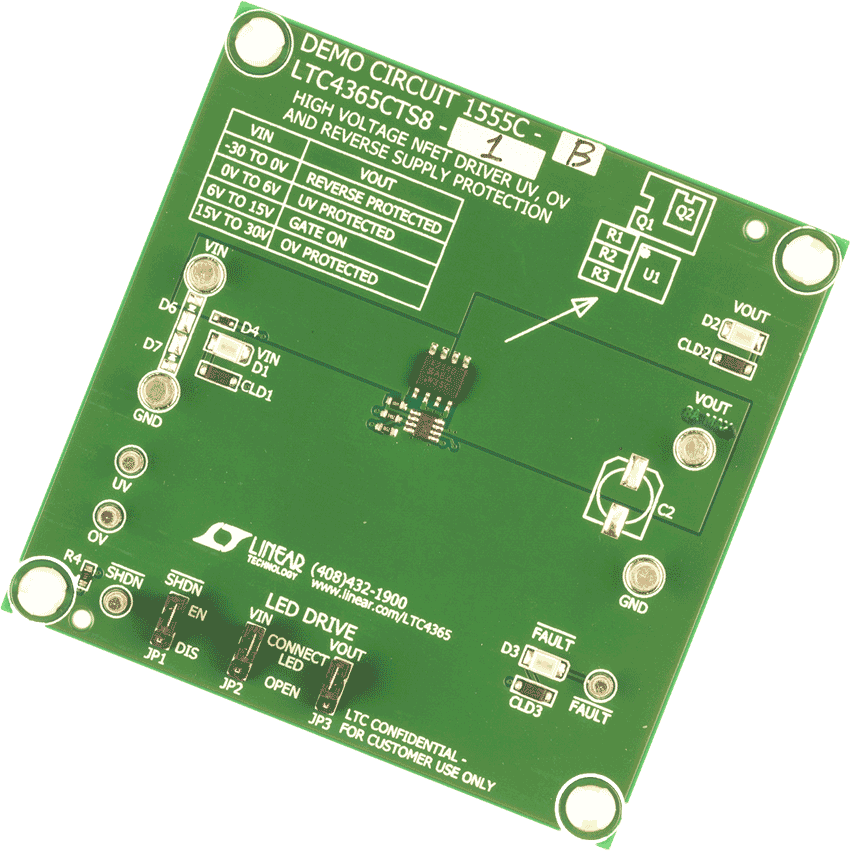

DC1555C-B

LTC4365CTS8-1 Demo Board | High Voltage NFET Driver for UV, OV and Reverse Supply Protection with 1ms Fault Recovery

zoom

DC1555C-B

LTC4365CTS8-1 Demo Board | High Voltage NFET Driver for UV, OV and Reverse Supply Protection with 1ms Fault Recovery

LTC4365CTS8-1 Demo Board | High Voltage NFET Driver for UV, OV and Reverse Supply Protection with 1ms Fault Recovery

製品の詳細

Demonstration circuit DC1555C is intended to demonstrate the performance of the LTC4365 and LTC4365-1 Undervoltage, Overvoltage and Reverse Supply Protection Controllers. The LTC4365/LTC4365-1 protect circuits from input voltages that may be too high, too low or negative. It operates by controlling the gates of two back-to-back connected MOSFETs to keep the output in a safe range. The OV and UV protection levels are adjusted by resistive dividers at the OV and UV pins. Asserting the SHDN pin disables the MOSFETs and places the controller in a low-current shutdown state. The FAULT pin is asserted when the Controller is in shutdown mode or when the input voltage is outside of the UV or OV level.





reference details image

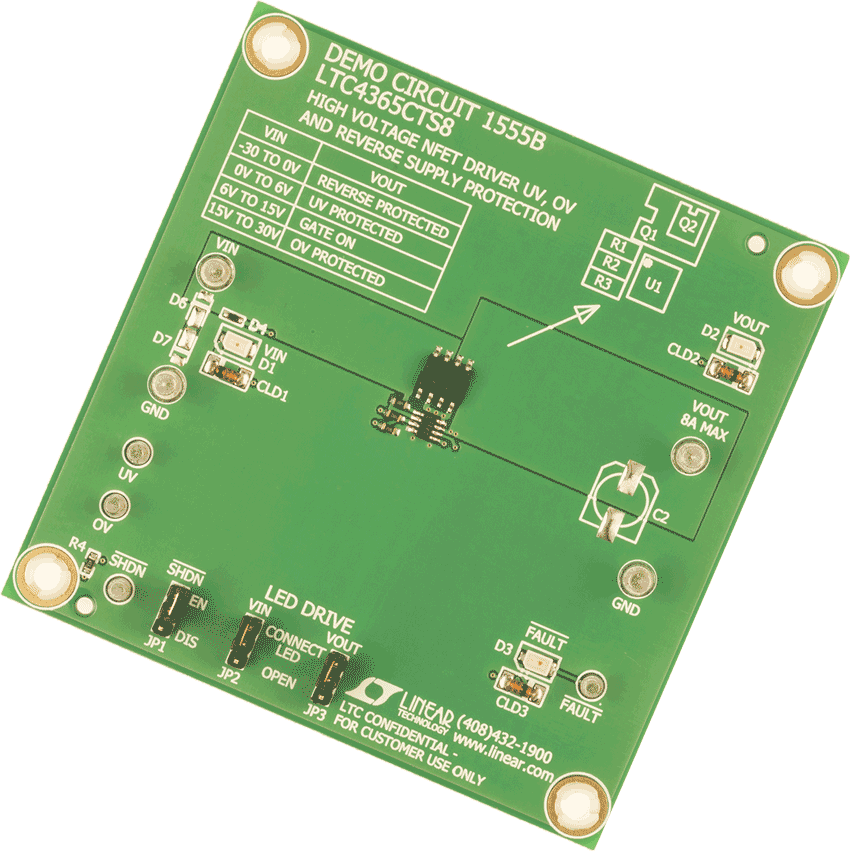

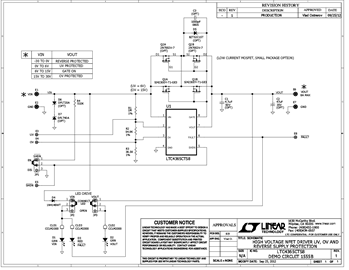

DC1555B

LTC4365CTS8 Demo Board: High Voltage NFET Driver for UV, OV and Reverse Supply Protection
