製品情報

  • 入力電圧範囲:2.8V~16V
  • 出力電圧範囲:0.3V~5.2V
  • 5相構成で最大16A(4A/Φ)
  • VOUT精度(+25°CにおけるデフォルトのVOUTからの誤差):±0.5%
  • 94%のピーク効率(7.6VIN、3.3VOUT、1MHz)
  • スキップ/PWMの自動遷移および低消費電力モード
  • ドロップアウト動作:最大デューティ・サイクルの98%
  • 差動出力電圧検出
  • 柔軟なシーケンサでソフトスタート/ソフトストップのスルー・レートに対応
  • 起動のプリバイアスとアクティブ出力放電
  • 公称スイッチング周波数:0.5MHz/1.0MHz/1.5MHz
  • スペクトラム拡散変調によるEMI低減
  • 内部周波数/外部周波数のトラッキング
  • RSELxによるVOUTと位相構成のデフォルト設定
  • EN、LPM、FPWM、POKのための多機能I/O
  • UVLO、サーマル・シャットダウン、短絡保護
  • 高速のI2Cシリアル・インターフェース
  • 60バンプWLP(4.36mm x 2.56mm x 0.65mm)を採用
  • 2520個のインダクタを含む合計ソリューション・サイズが115mm2未満
MAX77542
16VIN/16Aの4相高効率降圧コンバータ
MAX77542 Typical Application Circuit MAX77542 Pin Configuration
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存/新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト

ツールおよびシミュレーション


評価用キット

eval board
MAX77542EVKIT

WLPパッケージのMAX77542の評価用キット

機能と利点

  • 高精度計測のためのプローブ・ソケット
  • すべての機能のテスト・ポイント(MFIO、CE、IRQB)
  • SEL1/2/3/4を介して調整可能なデフォルトの出力電圧
  • CFG1を介して設定するデフォルトのMFIO機能とI2CスレーブID
  • CFG2を介して設定するデフォルトのピーク電流制限とFSW
  • カスタムI2Cホスト用のコネクタ

製品詳細

MAX77542評価用キット(EVキット)は、組み立てが完了したテスト済みのプリント回路基板(PCB)です。4相設定可能な降圧レギュレータMAX77542の性能を実証します。このボードには、デバイス上のすべてのピンをテストするためのテスト・ポイントとジャンパがあります。6個のポテンショメータで、SEL1/2/3/4とCFG1/2の各設定ピンを自由に調整できます。また、重要なノード(VOUTx、LXx)には、高精度な計測を行うためのプローブ・ソケットも配置されています。効率と性能のトレードオフをテストするために、複数のスペア・インダクタ(L5~L12)も搭載されています。このPCBは、アナログ・デバイセズが推奨するICと外付け部品のレイアウトを使用して設計されています。デフォルトの出力電圧は、ICによってR15、R17、R19、R21を介して設定されますが、ポテンショメータやI2C通信を介して変更することもできます。アナログ・デバイセズのGUIを使用するには、USB Type-A - Micro-USB変換ケーブルを使用してWindows®ベースのPCをJ1に接続します。

eval board
ADPS40099-RD

ハンドヘルド・デバイス用バッテリ電源ソリューション

機能と利点

  • ポータブル電源とバッテリ管理のための完全統合型シングルボード・ソリューション
  • USB-C Power Delivery(PD)入力による柔軟かつ先進的な電力供給
  • 最適化された充電管理機能を備えたシングル・セル(1S)リチウムイオン・バッテリ・チャージャ
  • バッテリの安全性と信頼性を高める高度な残量計測、保護、認証機能
  • 多様なシステム負荷に対応する、複数の構成可能な出力レール(最大5系統)
  • 昇降圧および多相降圧レギュレーションによる高効率な電力変換
  • 電源喪失時やバッテリ交換時の動作維持を可能にするスーパーキャパシタ・ベースのバックアップ電源
  • 内蔵の電力経路管理機能によるシームレスな電源スイッチング
  • マルチ電圧システムとの互換性を実現するロジック・レベル変換サポート
  • スペースに制約のあるポータブル・デバイス向けのコンパクトかつスケーラブルな設計
  • MAXUSB_INTERFACE#でWindows PCとの容易な通信を実現

製品詳細

ADPS40099-RDは、ポータブル・アプリケーションに適した、完全統合型バッテリ管理システムのリファレンス・デザインです。アナログ・デバイセズのパワー・ポートフォリオに含まれる最新の部品を活用し、ハンドヘルド・デバイスやポータブル・デバイス向けの包括的な電源ソリューションを実現しています。

このソリューションには、柔軟な入力オプションを実現するMAX77958 USB-C電力供給コントローラと、単一セル・リチウムイオン・バッテリからの充電を管理するMAX77786 1Sバッテリ・チャージャの組み合わせが採用されています。MAX17300は、高度な残量計測機能、バッテリ保護機能、および認証機能を備えているため、安全で信頼性の高い動作を確保できます。

多様な電力要件に対応するため、この設計にはMAX77857昇降圧レギュレータとMAX77542多相降圧コンバータが組み込まれており、最大5系統の出力を個別に設定できます。また、電源経路制御用にMAX14727が統合されています。バックアップ電源としてMAX38889も採用されており、スーパーキャパシタ技術を利用して電源喪失時やバッテリ交換時にもシステムの動作を維持できます。更に、MAX14611ロジック・レベル変換器により、異なる電圧レベルで動作するコンポーネント間のシームレスな通信も可能になっています。

このコンパクトな統合型のシングルボード実装は、堅牢で省スペースかつ拡張性に優れたバッテリ管理ソリューションを実現できるため、現代のポータブル電子機器に最適です。

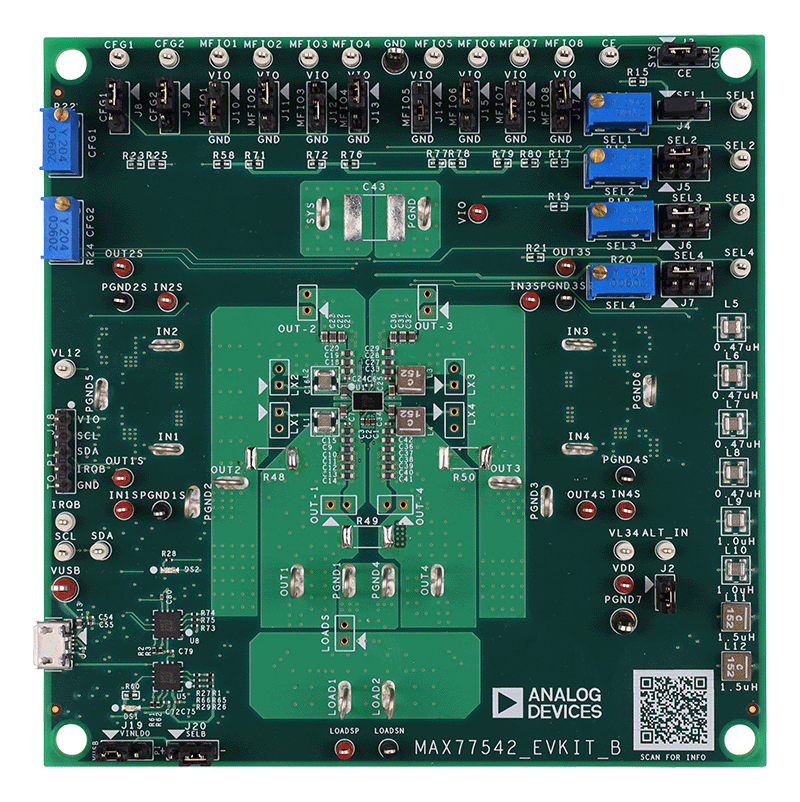

MAX77542EVKIT
WLPパッケージのMAX77542の評価用キット
MAX77542EVKIT Board Photo Angle MAX77542EVKIT Board Photo Top
ADPS40099-RD
ハンドヘルド・デバイス用バッテリ電源ソリューション
ADPS40099-RD Top Angle Evaluation Board ADPS40099-RD Top Evaluation Board ADPS40099-RD Bottom Evaluation Board ADPS40099-RD Simplified Block Diagram

リファレンス・デザイン

Intel Agilex 7 FPGA F-series Development Kit (Alternative Monolithic) Power Tree
Intel Agilex 7 FPGA F-series Development Kit (Alternative Monolithic) Circuits from the Lab®

Altera FPGA

機能と利点

  • Intel Agilex 7 F-Series devices target a wide range of applications across many markets. This series offers transceiver rates up to 58 Gbps, advanced DSP blocks supporting multiple precisions of fixed-point and floating-point operations, and high-performance crypto blocks.
  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications.
  • Our reference designs are supported by an intuitive design tool set and IP.
  • ADI provides supporting documentation including LTpowerPlanner and applicable LTpowerPlay configuration files to enable you to validate the power solution for your application seamlessly. Our team can provide samples and/or evaluation boards for quick validation that can speed time to market in the most complex applications.
  • For a complete list power designs and use cases, please contact your local FAE.

使用製品


ビデオ

  • lazy blur
    VIDEO · 2020-12-01 07:20
    Design, Analyze, and Validate Your ADI Power Solutions

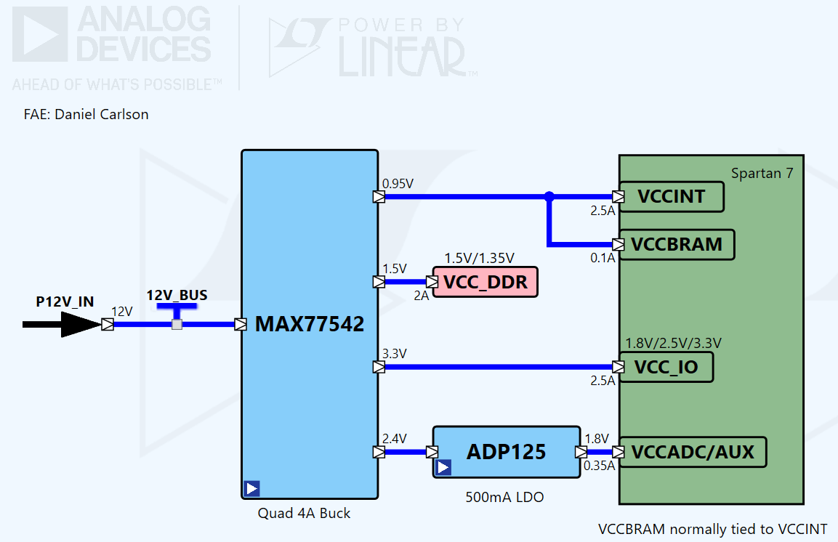

Xilinx Spartan 7
Xilinx Spartan 7: Non-Hardware Verified Design Circuits from the Lab®

機能と利点

  • Spartan™ 7 devices offers exceptional performance per watt, along with small form factor packaging to meet the most stringent requirements.  These devices are ideally suited for industrial, consumer, and automotive applications including any-to-any connectivity, sensor fusion, and embedded vision.
  • Analog Devices has worked closely Xilinx to develop verified power solutions that optimize cost, size and efficiency in high performance applications.
  • ADI provides supporting documentation including LTpowerPlanner and applicable LTpowerPlay configuration files to enable you to validate the power solution for your application seamlessly. For a complete list  power designs and use cases, please contact your local FAE.

Key power regulators are used for this device as follows:

  • MAX77542
  • ADP125

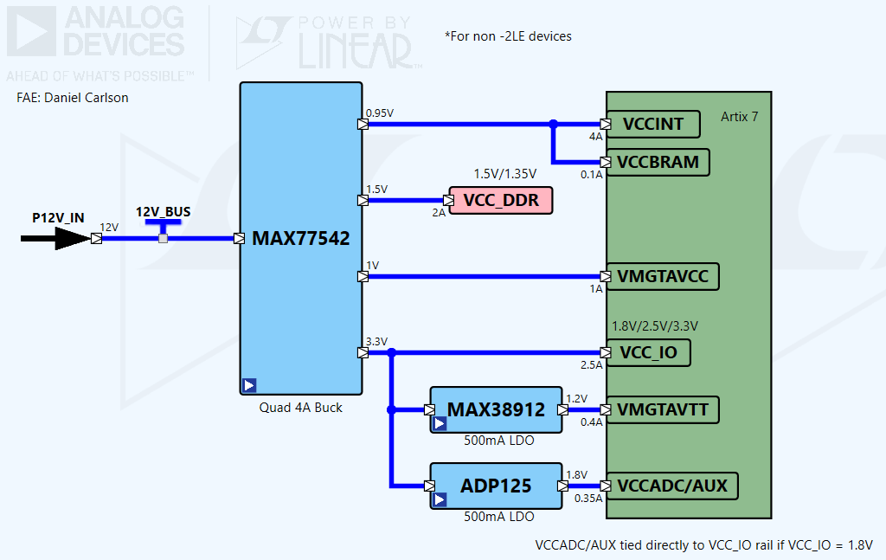

Artix 7 – Single Stage Power Solution
Xilinx Artix 7 Non-Hardware Verified Design Circuits from the Lab®

機能と利点

  • Xilinx Artix 7™ Artix™-7 devices provide high performance-per-watt fabric, transceiver line rates, DSP processing, and AMS integration in a cost-optimized FPGA. This family is the best value for a variety of cost and power-sensitive applications including software-defined radio, machine vision cameras, and low-end wireless backhaul.
  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications.
  • Our reference designs are supported by an intuitive design tool set and IP
  • ADI provides supporting documentation including LTpowerPlanner and applicable LTpowerPlay configuration files to enable you to validate the power solution for your application seamlessly. Our team can provide samples and/or evaluation boards for quick validation that can speed time to market in the most complex applications.
  • For a complete list  power designs and use cases, please contact your local FAE.

Key power regulators are used for this device as follows:

  • MAX77542
  • MAX38912
  • ADP125
Intel Agilex 7 FPGA F-series Development Kit (Alternative Monolithic)
Altera FPGA
Intel Agilex 7 FPGA F-series Development Kit (Alternative Monolithic) Power Tree
Xilinx Spartan 7: Non-Hardware Verified Design
Xilinx Spartan 7
Xilinx Artix 7 Non-Hardware Verified Design
Artix 7 – Single Stage Power Solution
