製品概要
機能と利点
- Silent Switcher®3アーキテクチャ
- 超低RMSノイズ（10Hz～100kHz）：4μVRMS
- 超低スポット・ノイズ：10kHzで4nV/√Hz
- あらゆるPCB上で超低EMI放出を実現
- 内蔵バイパス・コンデンサが放射EMIを低減
- 高周波数で高い効率
- 高ゲインのエラー・アンプによる超高速過渡応答
- 入力電圧範囲：2.7V～18V
- 出力電圧範囲：0V～(PVIN − 0.5V)
- 最大連続出力電流：2A
- 高速最小スイッチオン時間：12ns
- 高精度電流リファレンス：全温度範囲で100μA ±0.8%
- 差動リモート検出により全負荷範囲で精度を確保
- PolyPhase®動作：最大12相
- 強制連続モード機能
- 調整と同期が可能：300kHz～6MHz
- プログラマブル・パワー・グッド
- 小型の20ピン4mm × 3mm LQFNパッケージ

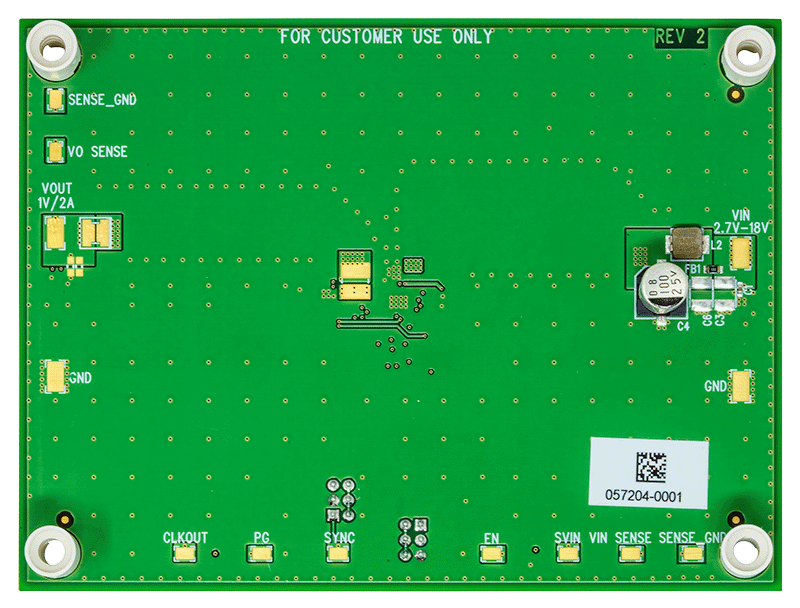

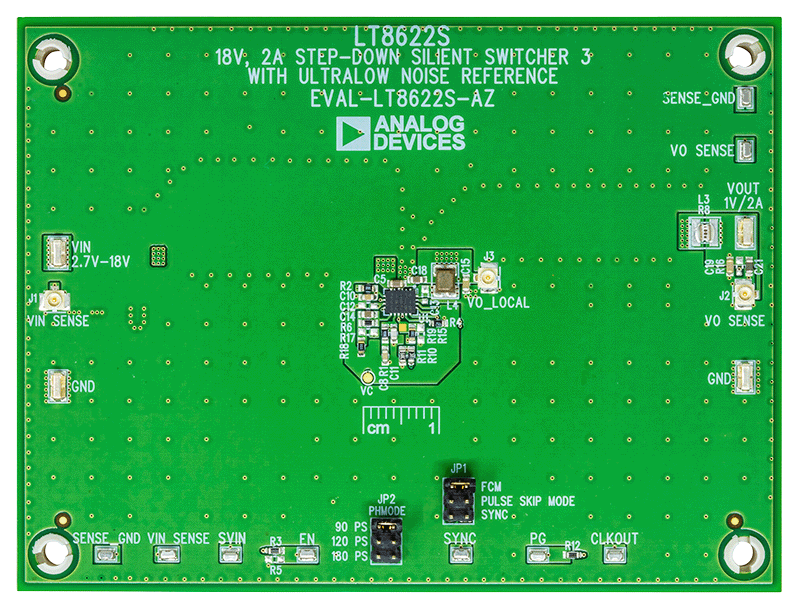

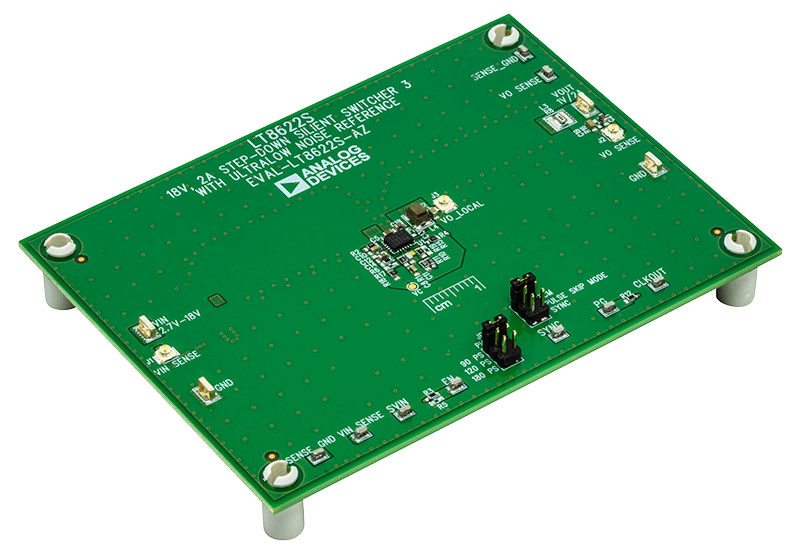

製品概要
LT8622S/LT8624S同期整流式降圧レギュレータは、第三世代のSilent Switcher技術を採用しています。この技術は、高い効率と優れた広帯域ノイズ性能の両方を実現することを目的として、超低ノイズ・リファレンスとSilent Switcherアーキテクチャを組み合わせるために独自に設計されたものです。
この革新的な超低ノイズ・アーキテクチャは、低周波数（0.1Hz～100kHz）で極めて優れた出力ノイズ性能のスイッチング・レギュレータを提供します。出力電圧は1個の抵抗でプログラム可能で、出力範囲すべてを通じてユニティ・ゲイン動作を実現し、出力電圧に関係なく出力ノイズが事実上一定に保たれます。Silent Switcherアーキテクチャは、高スイッチング周波数で高い効率を実現しながら、EMI放出を最小限に抑えます。
LT8622S/LT8624Sは、同期スイッチング・レギュレータの高い効率を生かすことのできる、ノイズに敏感な高電流アプリケーションに最適です。
アプリケーション
- RF電源：PLL、VCO、ミキサー、LNA、PA
- 高速／高精度ADC/DAC
- 低ノイズ計測器
