ADP121

リニア・レギュレータ、低静止電流150 mA、CMOS、5ピンSOTパッケージ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$0.30
特長
  • 入力電圧範囲: 2.3 V to 5.5 V
  • 出力電圧範囲: 1.2 V to 3.3 V
  • 出力電流: 150 mA
  • 低静止電流
    IGND = 11 µA @無負荷時
    IGND = 30 µA @150 mA負荷時
  • 低シャットダウン電流: <1 µA
  • 低ドロップアウト電圧
    90mV@150mA負荷時
  • 高PSRR特性
    70dB@1kHz、VOUT=1.2V
    70dB@10kHz、VOUT=1.2V
  • 低ノイズ: 40 µV rms @ VOUT = 1.2 V
  • ノイズ用バイパス・コンデンサ不要
製品概要
show more Icon

ADP121、低静止電流、低ドロップアウト・リニア・レギュレータは、 2.3~5.5Vの電圧で動作し、出力電流は最大150mA提供します。150mA負荷時でのドロップアウト電圧は135mVという低さを向上させており、さらに広い入力電圧範囲で動作させることを可能としています。最大負荷時の静止電流は30µAと低く、ADP121はバッテリ動作の携帯機器にとっては理想的といえます。

製品の詳細は高性能携帯機器向け小型LDO ADP12/121/130をご覧ください。

ADP121には、1.2~3.3Vの範囲で16種の固定出力電圧オプションが用意されています。この製品は出力コンデンサとして1µFの小型セラミック・コンデンサで安定動作するように最適化されています。ADP121は最小限のボード面積と良好な過渡性能を提供します。短絡保護、過負荷過熱保護回路は悪条件下での損傷を防ぐことができます。

ADP121は小型5ピンTSOPと0.4mmピッチの4ボールWLCSPパッケージで供給され、最小の占有面積で各種の携帯用アプリケーションにミートします。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$0.30

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP121-ACBZ12R7
  • HTML
  • HTML
ADP121-ACBZ15R7
  • HTML
  • HTML
ADP121-ACBZ165R7
  • HTML
  • HTML
ADP121-ACBZ18R7
  • HTML
  • HTML
ADP121-ACBZ20R7
  • HTML
  • HTML
ADP121-ACBZ25R7
  • HTML
  • HTML
ADP121-ACBZ28R7
  • HTML
  • HTML
ADP121-ACBZ30R7
  • HTML
  • HTML
ADP121-ACBZ33R7
  • HTML
  • HTML
ADP121-AUJZ12R7
  • HTML
  • HTML
ADP121-AUJZ15R7
  • HTML
  • HTML
ADP121-AUJZ18R7
  • HTML
  • HTML
ADP121-AUJZ25R7
  • HTML
  • HTML
ADP121-AUJZ28R7
  • HTML
  • HTML
ADP121-AUJZ30R7
  • HTML
  • HTML
ADP121-AUJZ33R7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 28, 2012

- 11_0175

Shipping Changes for WLCSP Products with 8mm Carrier Tape Width

ADP121-ACBZ12R7

製造中

ADP121-ACBZ15R7

製造中

ADP121-ACBZ18R7

製造中

ADP121-ACBZ20R7

製造中

ADP121-ACBZ25R7

製造中

ADP121-ACBZ28R7

製造中

ADP121-ACBZ30R7

製造中

ADP121-ACBZ33R7

製造中

4 8, 2011

- 11_0028

WLCSP Shipping Changes

ADP121-ACBZ12R7

製造中

ADP121-ACBZ15R7

製造中

ADP121-ACBZ18R7

製造中

ADP121-ACBZ20R7

製造中

ADP121-ACBZ25R7

製造中

ADP121-ACBZ28R7

製造中

ADP121-ACBZ30R7

製造中

ADP121-ACBZ33R7

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 28, 2012

- 11_0175

arrow down

Shipping Changes for WLCSP Products with 8mm Carrier Tape Width

ADP121-ACBZ12R7

製造中

ADP121-ACBZ15R7

製造中

ADP121-ACBZ18R7

製造中

ADP121-ACBZ20R7

製造中

ADP121-ACBZ25R7

製造中

ADP121-ACBZ28R7

製造中

ADP121-ACBZ30R7

製造中

ADP121-ACBZ33R7

製造中

4 8, 2011

- 11_0028

arrow down

WLCSP Shipping Changes

ADP121-ACBZ12R7

製造中

ADP121-ACBZ15R7

製造中

ADP121-ACBZ18R7

製造中

ADP121-ACBZ20R7

製造中

ADP121-ACBZ25R7

製造中

ADP121-ACBZ28R7

製造中

ADP121-ACBZ30R7

製造中

ADP121-ACBZ33R7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

EVAL-ADP121

ADP121 Evaluation Board

zoom

EVAL-ADP121

ADP121 Evaluation Board

製品の詳細

This product has individual evaluations boards at specific voltages or with specific features as well as the RedyKit;. The RedyKit simplifies product evaluation by providing two assembled and tested evaluation boards, plus a full set of product (voltage) options for an IC regulator. All the IC options come sorted and stored in the kit with the Analog Devices part number clearly printed on each antistatic zip-top bag.

Simple device measurements such as line and load regulation, dropout, and ground current can be demonstrated with just a single voltage supply, a voltmeter, a current meter, and load resistors.

reference details image

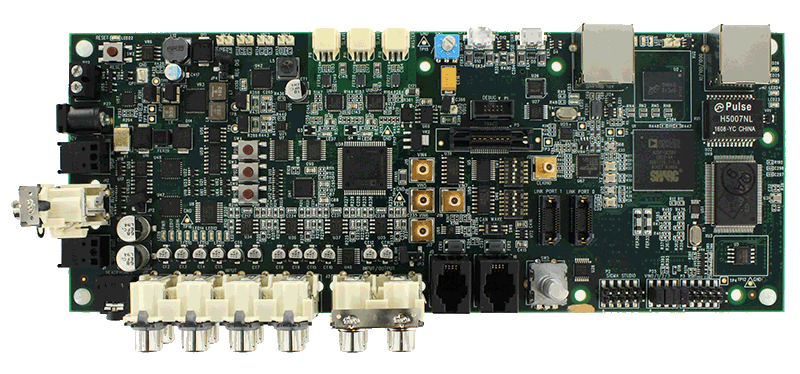

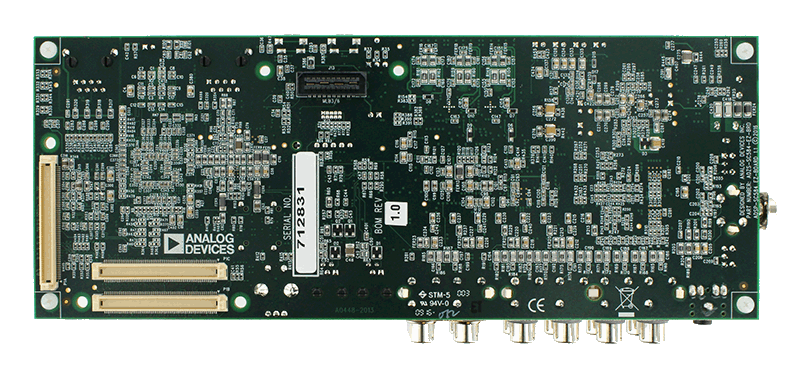

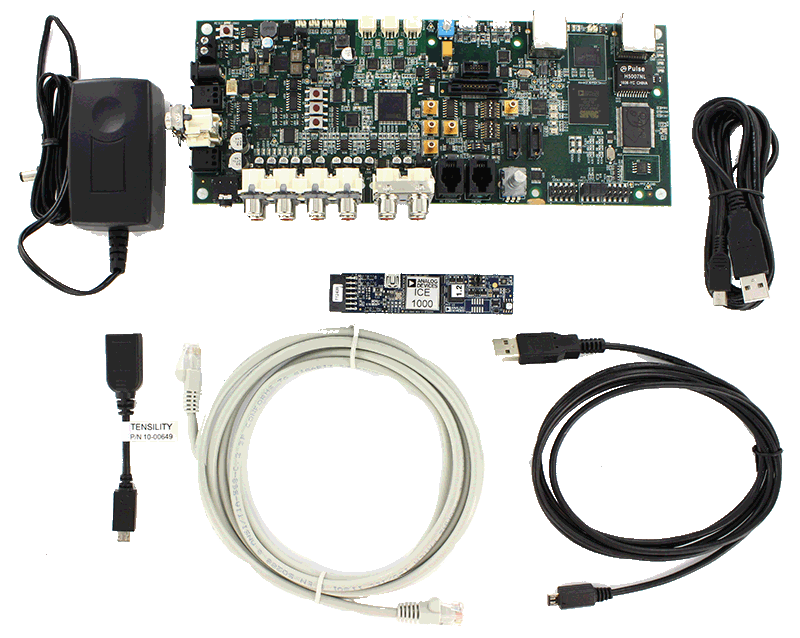

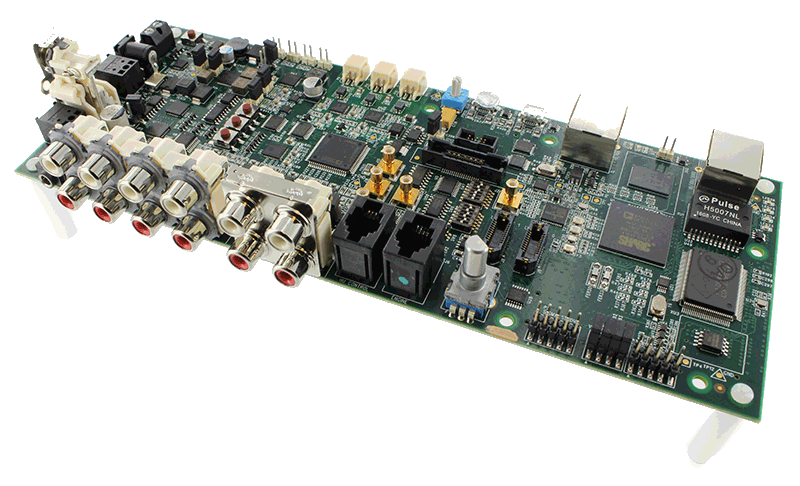

ADZS-SC584-EZLITE

ADSP-SC584 Evaluation Hardware for the ADSP-SC58x/ADSP-2158x SHARC Family (349-ball CSPBGA)

zoom

ADZS-SC584-EZLITE

ADSP-SC584 Evaluation Hardware for the ADSP-SC58x/ADSP-2158x SHARC Family (349-ball CSPBGA)

ADSP-SC584 Evaluation Hardware for the ADSP-SC58x/ADSP-2158x SHARC Family (349-ball CSPBGA)

機能と利点

  • ADSP-SC584 349-pin 19x19mm BGA
  • 2Gb DDR3 Memory
  • 128 Mb SPI Flash
  • Ethernet (10/100 &  GigE)
  • ADAU1977 quad ADC
  • ADAU1979 quad ADC
  • ADAU1962A 12 channel 24-bit DAC
  • AD2410 Automotive Audio Bus (A2B)
  • SPDIF in/out, optical & coax
  • UART
  • 2 CAN transceivers + RJ11 connectors
  • USB OTG
  • HADC
  • EI3 Expansion Interface
  • EZLITE includes ICE-1000 JTAG emulator and a permanent CrossCore® Embedded Studio license for use with the EZLITE via ICE-1000



製品の詳細

The ADSP-SC584 EZ-KIT Lite and EZ-Board® are evaluation systems for the ADSP-SC58x family of SHARC® processors. The ADSP-SC584 processor is based on the SHARC+ core dual processor with the arm® Cortex-A5 processor core and is designed for a wide array of markets, from automotive and pro-audio to industrial-based applications that require high floating-point performance. The EZ-Board is shipped with all of the necessary hardware—you can start the evaluation immediately. The package contains the standalone evaluation board, CE-approved power supply, and USB cable. The EZ-KIT Lite® version ships with two 180 day licenses for CrossCore® Embedded Studio (CCES) and the ICE-1000 emulator, while the EZ-Board version requires the customer to provide an ICE-1000 or ICE-2000 emulator.

Expansion Interface III connectors are provided for interfacing with additional extender boards to provide LCD, camera, video, and audio. Traditional mechanical switches for changing the board's factory setup have been removed in favor of I2C controlled software switches. The only remaining mechanical switches are the boot mode switch, JTAG configuration switches, and push buttons.

The evaluation board is designed to be used in conjunction with the CrossCore® Embedded Studio (CCES) development tools to test capabilities of the ADSP-SC58x processors. The development environment aids advanced application code development and debug, such as:

  • Create, compile, assemble, and link application programs written in C++, C, and assembly
  • Load, run, step, halt, and set breakpoints in application programs
  • Read and write data and program memory
  • Read and write core and peripheral registers
reference details image

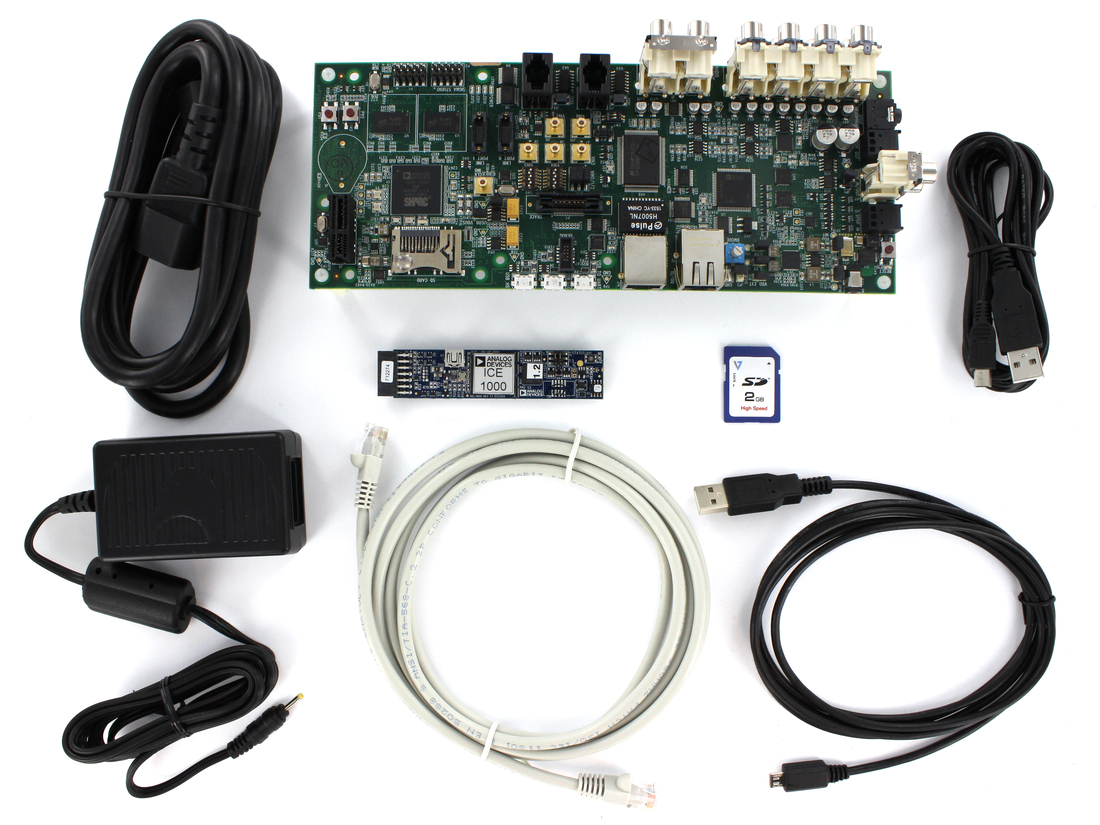

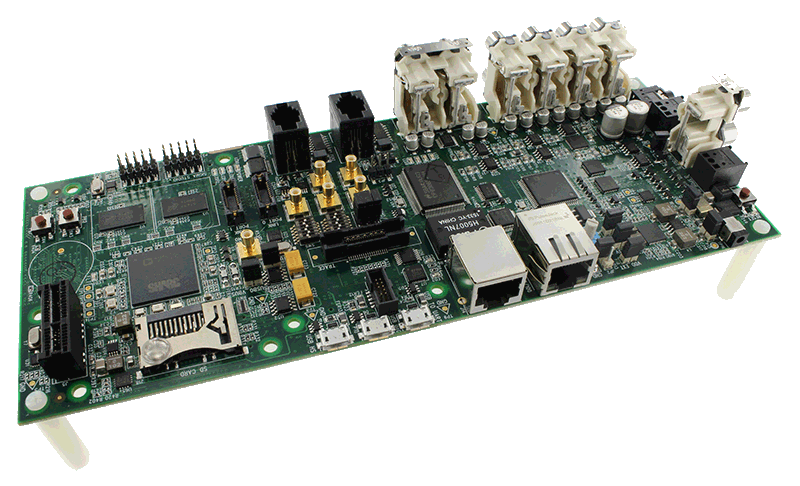

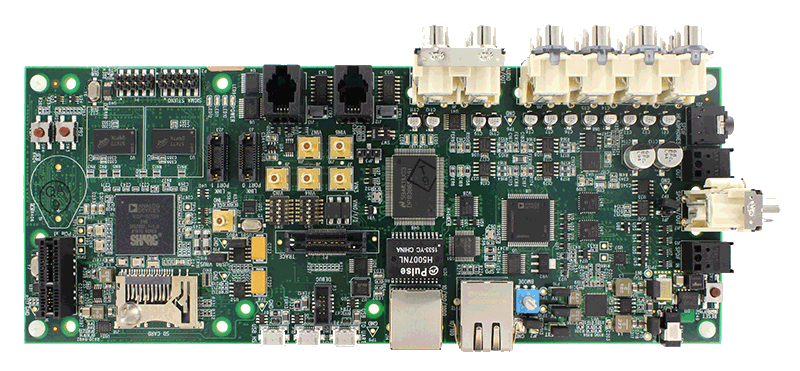

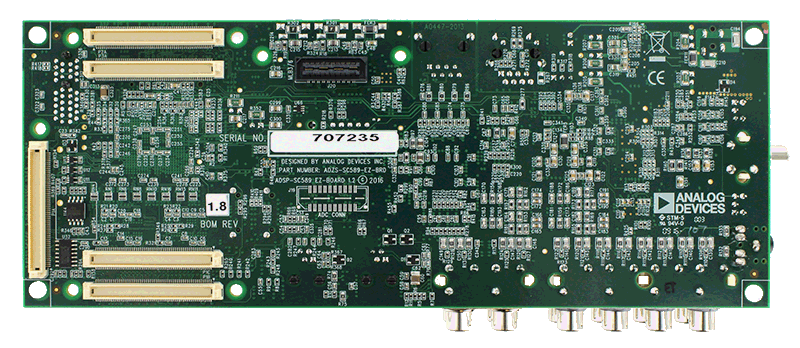

ADZS-SC589-EZLITE

ADSP-SC589 Evaluation Hardware for the ADSP-SC58x/ADSP-2158x SHARC Family (529-ball CSPBGA)

zoom

ADZS-SC589-EZLITE

ADSP-SC589 Evaluation Hardware for the ADSP-SC58x/ADSP-2158x SHARC Family (529-ball CSPBGA)

ADSP-SC589 Evaluation Hardware for the ADSP-SC58x/ADSP-2158x SHARC Family (529-ball CSPBGA)

機能と利点

  • ADSP-SC589 529-pin 19x19mm BGA
  • 4Gb DDR3 Memory
  • 128 Mb SPI Flash
  • 2 x Ethernet (1x 10/100, 1x GigE)
  • ADAU1979 quad ADC
  • ADAU1962A 12 channel 24-bit DAC
  • SPDIF in/out, optical & coax
  • UART
  • 2 CAN transceivers + RJ11 connectors
  • USB OTG
  • USB HS
  • PCIe
  • SD/MMC memory connector
  • HADC
  • EI3 Expansion Interface
  • EZLITE includes ICE-1000 JTAG emulator and a permanent CrossCore® Embedded Studio license for use with the EZLITE via ICE-1000

製品の詳細

The ADSP-SC589 EZ-KIT Lite and EZ-Board® are evaluation systems for the ADSP-SC58x family of SHARC® processors. The ADSP-SC589 processor is based on the SHARC+ core dual processor with the arm® Cortex-A5 processor core and is designed for a wide array of markets, from automotive and pro-audio to industrial-based applications that require high floating-point performance. The EZ-Board is shipped with all of the necessary hardware—you can start the evaluation immediately. The package contains the standalone evaluation board, CE-approved power supply, and USB cable. The EZ-KIT Lite® version ships with an EZ-Kit license for CrossCore® Embedded Studio (CCES) and the ICE-1000 emulator, while the EZ-Board version requires the customer to provide an ICE-1000 or ICE-2000 emulator. The EZ-Kit license gives the user a full, subscription based license to use CCES with only the ADSP-SC589 EZ-KIT Lite evaluation board.


Expansion Interface III connectors are provided for interfacing with additional extender boards to provide LCD, camera, video, and audio. Traditional mechanical switches for changing the board's factory setup have been removed in favor of I2C controlled software switches. The only remaining mechanical switches are the boot mode switch, JTAG configuration switches, and push buttons.


The evaluation board is designed to be used in conjunction with the CrossCore® Embedded Studio (CCES) development tools to test capabilities of the ADSP-SC58x processors. The development environment aids advanced application code development and debug, such as:

  • Create, compile, assemble, and link application programs written in C++, C, and assembly
  • Load, run, step, halt, and set breakpoints in application programs
  • Read and write data and program memory
  • Read and write core and peripheral registers
ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



リファレンス・デザイン

リファレンス・デザイン 6

堅牢な、6 V ~14 V入力、多電圧、高効率、25Wユニバーサル電源モジュール ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

zoomopens a dialog

CN0190

堅牢な、6 V ~14 V入力、多電圧、高効率、25Wユニバーサル電源モジュール ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

CN0190

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
堅牢な、6 V ~14 V入力、多電圧、高効率、25Wユニバーサル電源モジュール ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

機能と利点

  • 12種類の電源レールと出力電流
  • 過大電圧、過大電流の検出と保護
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

3649 kB

絶縁型電源を備えた太陽光発電コンバータ用の堅牢な完全絶縁電流検出回路 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0280

絶縁型電源を備えた太陽光発電コンバータ用の堅牢な完全絶縁電流検出回路 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0280

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
絶縁型電源を備えた太陽光発電コンバータ用の堅牢な完全絶縁電流検出回路 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 高電流用電流検出
  • 太陽光発電アプリケーション
  • 完全分離
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

439 kB

Low Power, Long Range, ISM Wireless Measuring Node

High Voltage DAC Circuit

プッシュボタン制御の高電圧出力 DAC

絶縁型Σ-Δ 変調器、絶縁型DC/DC コンバータとアクティブ・フィルタを使用した、画期的なアナログto アナログ・アイソレータ  ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

zoomopens a dialog

CN0185

絶縁型Σ-Δ 変調器、絶縁型DC/DC コンバータとアクティブ・フィルタを使用した、画期的なアナログto アナログ・アイソレータ  ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

CN0185

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
絶縁型Σ-Δ 変調器、絶縁型DC/DC コンバータとアクティブ・フィルタを使用した、画期的なアナログto アナログ・アイソレータ  ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

設計および組み込みツール

pdf icon

zip

281 kB

高速、低消費電力、3.3 V 単電源の条件に最適なクレスト・ファクタ、ピーク、RMS RF 電力の測定回路 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

zoomopens a dialog

CN0187

高速、低消費電力、3.3 V 単電源の条件に最適なクレスト・ファクタ、ピーク、RMS RF 電力の測定回路 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

CN0187

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
高速、低消費電力、3.3 V 単電源の条件に最適なクレスト・ファクタ、ピーク、RMS RF 電力の測定回路 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

機能と利点

  • クレスト・ファクタ、ピーク、RMS RF 電力の測定
  • 広い任意の周波数 : 450MHz ~ 6GHz
  • 低電力RFモニタを最適化
詳細なリファレンス・デザインを表示 external link
