AD7401A

シグマ・デルタ(ΣΔ)変調器、絶縁型

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$4.16
機能
  • 外部クロック・レート:最大20MHz
  • 2次変調器
  • 16ビットのノー・ミッシング・コード
  • INL:16ビットで±2LSB(typ)
  • オフセット・ドリフト:1µV/°C(typ)
  • デジタル・アイソレータ内蔵
  • 電圧リファレンス内蔵
  • アナログ入力範囲:±250 mV
  • 低消費電力動作:17 mA (typ)@5.5 V
  • 動作温度範囲:−40°C ~ +125°C

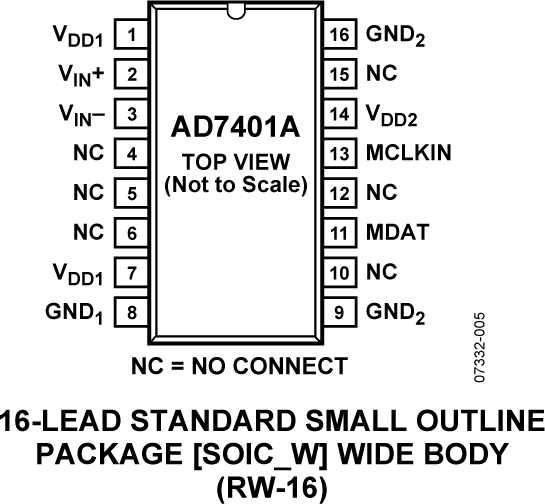

  • 16ピンSOICパッケージ
  • クロック内蔵型:AD7400A
  • 安全と規制に関する認定
    • UL 認定:
      • 5000 V rms、1 分間のUL 1577 規格に準拠
    • CSA 部品承認通告 #5A
    • VDE 適合性認定
      • DIN V VDE V 0884-10(VDE V 0884-10): 2006-12
      • VIORM = 891 V peak
  • 車載アプリケーション向けに品質評価済み
製品概要
show more Icon

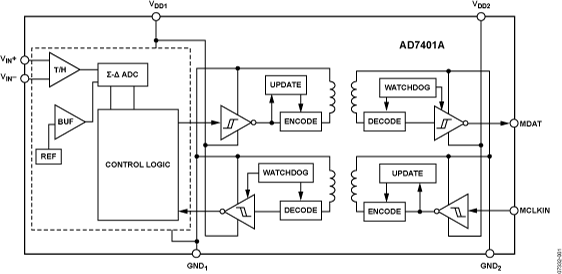

AD7401Aは、アナログ・デバイセズのiCoupler®技術をベースとするオンチップにデジタル・アイソレータを内蔵し、アナログ入力信号を高速の1ビット・データ・ストリームに変換する2次のΣΔ(シグマ・デルタ)変調器です。5Vの電源で動作し、±250mV(±320mVフルスケール)の疑似差動入力信号を受け入れます。アナログ入力がアナログ・モジュレータによって連続的にサンプリングされるため、サンプル&ホールド回路を外付けする必要がありません。入力情報は、最大20MHzのデータレートで0と1のコード密度として出力ストリームの中に含まれます。適切なデジタル・フィルタを使用することによって、オリジナルの情報を再構成することが可能です。シリアルI/Oでは、5Vまたは3.3Vの電源(VDD2)を使用できます。

シリアル・インターフェースはデジタル的に絶縁されます。オンチップのアイソレータには、高速CMOS技術に加えて、アナログデバイセズのiCoupler®技術が採用されているため、フォトカプラなどのデバイスに比べて格段に優れた性能特性を発揮します。このデバイスには、オンチップの電圧リファレンスも内蔵されています。AD7401Aは16ピンのSOICパッケージを採用し、-40°C~+125°Cの温度範囲で動作します。


アプリケーション


  • ACモータ制御
  • シャント電流モニタリング
  • データ・アクイジション・システム
  • A/D+フォトカプラ絶縁の置換品

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$4.16

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD7401AYRWZ
  • HTML
  • HTML
AD7401AYRWZ-RL
  • HTML
  • HTML
ADW70015Z-0RL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 26, 2024

- 24_0023

Addition of Analog Devices, Ireland as an Alternate Fab Site for AD7401A

2 23, 2018

- 17_0193

AD7400, AD7401, AD7400A and AD7401A Datasheets: Updated Regulatory Information and Associated Creepage Specification

AD7401AYRWZ

製造中

AD7401AYRWZ-RL

製造中

ADW70015Z-0RL

製造中

11 2, 2015

- 15_0135

Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli

11 12, 2012

- 12_0269

Change of Moisture Sensitivity Level Rating for AD7400/01/00A/01A from MSL 1 to MSL 3.

2 27, 2012

- 11_0066

Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick.

8 4, 2010

- 10_0117

Halogen Free Material Change for SOIC_W Products at Carsem

AD7401AYRWZ

製造中

AD7401AYRWZ-RL

製造中

8 23, 2016

- 15_0135

Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 26, 2024

- 24_0023

arrow down

Addition of Analog Devices, Ireland as an Alternate Fab Site for AD7401A

2 23, 2018

- 17_0193

arrow down

AD7400, AD7401, AD7400A and AD7401A Datasheets: Updated Regulatory Information and Associated Creepage Specification

AD7401AYRWZ

製造中

AD7401AYRWZ-RL

製造中

ADW70015Z-0RL

製造中

11 2, 2015

- 15_0135

arrow down

Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli

11 12, 2012

- 12_0269

arrow down

Change of Moisture Sensitivity Level Rating for AD7400/01/00A/01A from MSL 1 to MSL 3.

2 27, 2012

- 11_0066

arrow down

Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick.

8 4, 2010

- 10_0117

arrow down

Halogen Free Material Change for SOIC_W Products at Carsem

AD7401AYRWZ

製造中

AD7401AYRWZ-RL

製造中

8 23, 2016

- 15_0135

arrow down

Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli

評価用キット

評価用キット 1

EVAL-AD7401A

AD7401A Evaluation Board

zoom

EVAL-AD7401A

AD7401A Evaluation Board

AD7401A Evaluation Board

製品の詳細

The EVAL-AD7401AEDZ is a fully featured evaluation Kit for the AD7401A. This board operates in stand alone mode or in conjunction with the Converter Evaluation and Development board, EVAL-CED1Z . When operated with the Converter Evaluation and Development board, software is provided enabling the user to perform detailed analysis of the ADC's performance. This software includes the technical note describing the operation and set up of the evaluation board in standalone operation or when operated with the Converter Evaluation and Development board.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

リファレンス・デザイン

リファレンス・デザイン 1

絶縁型電源を備えた太陽光発電コンバータ用の堅牢な完全絶縁電流検出回路 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0280

絶縁型電源を備えた太陽光発電コンバータ用の堅牢な完全絶縁電流検出回路 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

CN0280

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
絶縁型電源を備えた太陽光発電コンバータ用の堅牢な完全絶縁電流検出回路 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 高電流用電流検出
  • 太陽光発電アプリケーション
  • 完全分離
詳細なリファレンス・デザインを表示 external link
