ADM8829

電圧インバータ、スイッチド・キャパシタ式

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.22
特長
  • 入力電源電圧の反転出力
  • 電圧変換効率:99%
  • 出力電流:25mA
  • シャットダウン機能
  • わずか2つの外部コンデンサ
  • 1µFコンデンサ
  • 出力抵抗:18Ω
  • 入力電圧範囲:+1.5V~+5.5V
  • 静止電流:600µA
製品概要
show more Icon

ADM8828/ADM8829はチャージ・ポンプを用いる電圧インバータで、正の入力電圧から負の電源電圧を生成するために使用できます。+1.5V~+5.5Vの入力電圧であれば、-1.5V~-5.5Vの負の出力電圧に反転できます。この反転機能は、単電源システムにおいて負電圧のレールを作る場合に最適です。チャージ・ポンプには、2つの小型外付けコンデンサしか必要ありません。25mAまでの出力電流に対して99%を超える効率が得られます。

ADM8828は又低消費電力シャットダウン(SHDN)ピンを備えています。このピンを使用すればデバイスをディスエーブルにして静止電流を20nAに低減できます。

ADM8828/ADM8829 は6ピンSOT-23パッケージを採用しています。


アプリケーション

  • ハンドヘルド計測器
  • LCD パネル
  • 携帯電話
  • PDA
  • リモート・データ・アクイジション
  • OPアンプの電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.22

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADM8829ARTZ-REEL
  • HTML
  • HTML
ADM8829ARTZ-REEL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 16, 2017

- 16_0291

CANCELLED: Addition of Amkor Philippines as Alternate Assembly Site for 5L, 6L and 8L SOT23 Chip-On-Lead Packages

2 4, 2010

- 10_0009

Halogen Free Material Change for SOT_23 Products

ADM8829ARTZ-REEL

製造中

ADM8829ARTZ-REEL7

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 16, 2017

- 16_0291

arrow down

CANCELLED: Addition of Amkor Philippines as Alternate Assembly Site for 5L, 6L and 8L SOT23 Chip-On-Lead Packages

2 4, 2010

- 10_0009

arrow down

Halogen Free Material Change for SOT_23 Products

ADM8829ARTZ-REEL

製造中

ADM8829ARTZ-REEL7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

リファレンス・デザイン

リファレンス・デザイン 3

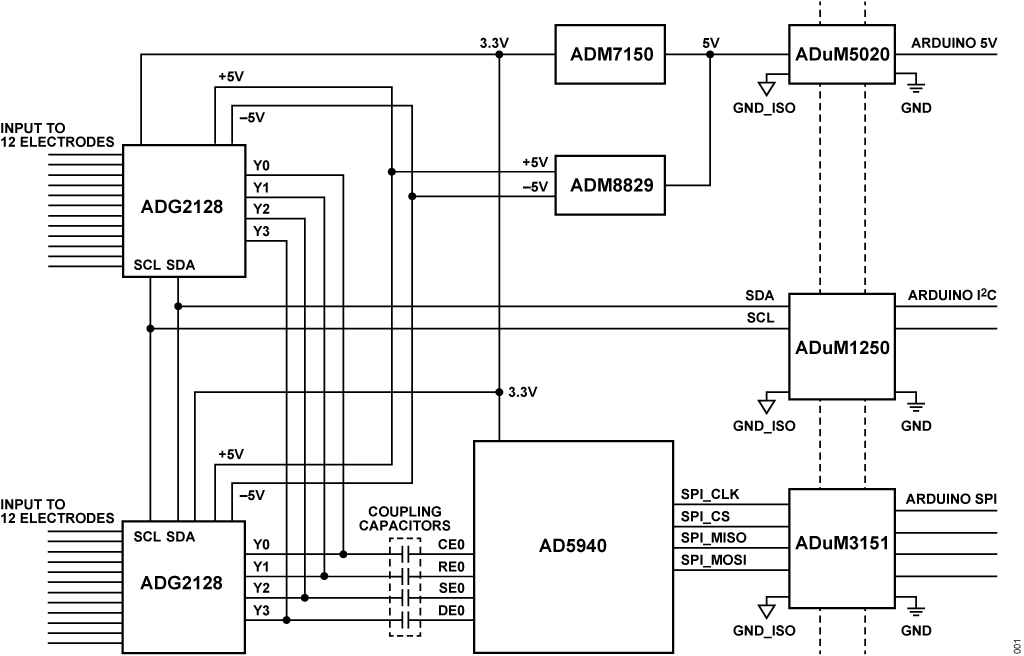

Figure 1. CN0565 Simplified Block Diagram

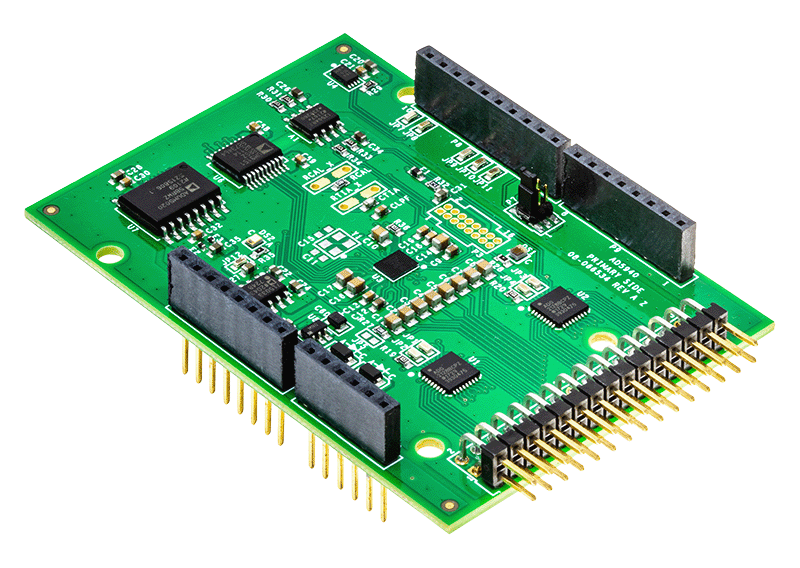

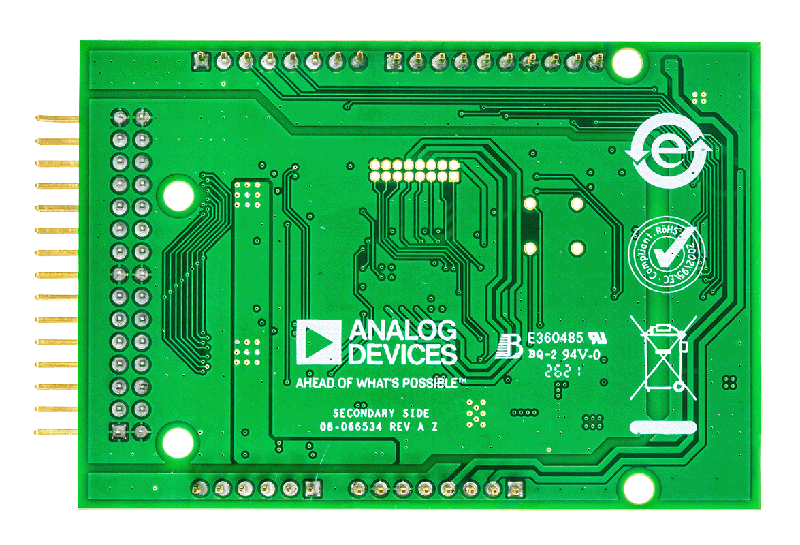

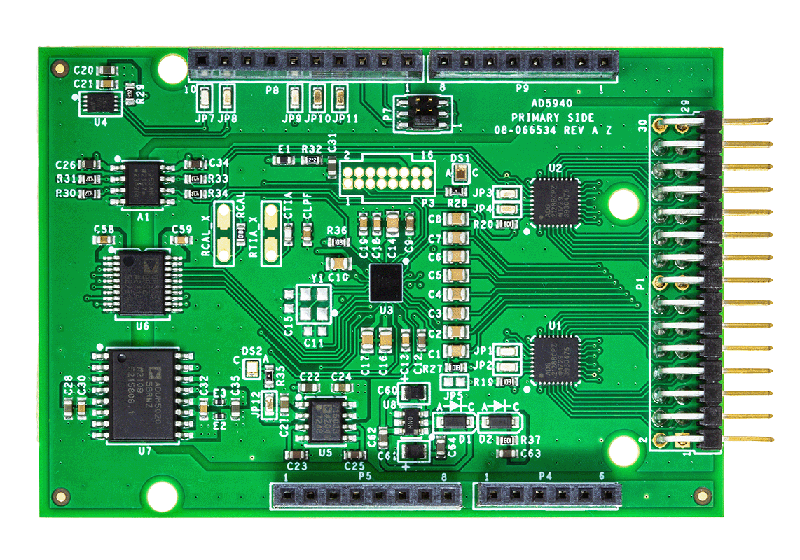

Electrical Impedance Tomography Measurement System

zoomopens a dialog

CN0565

Electrical Impedance Tomography Measurement System

CN0565

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
Electrical Impedance Tomography Measurement System

機能と利点

  • Up to 24 Input Electrodes, Software Selectable
  • 2-wire or 4-wire Electrode Configuration Supported
  • Real and Imaginary Measurements up to 200 kHz
  • Open Source Image Recreation Algorithms
  • Isolated Power and Digital Domains from the Host
  • Arduino Form Factor Compatible
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

6.37 M

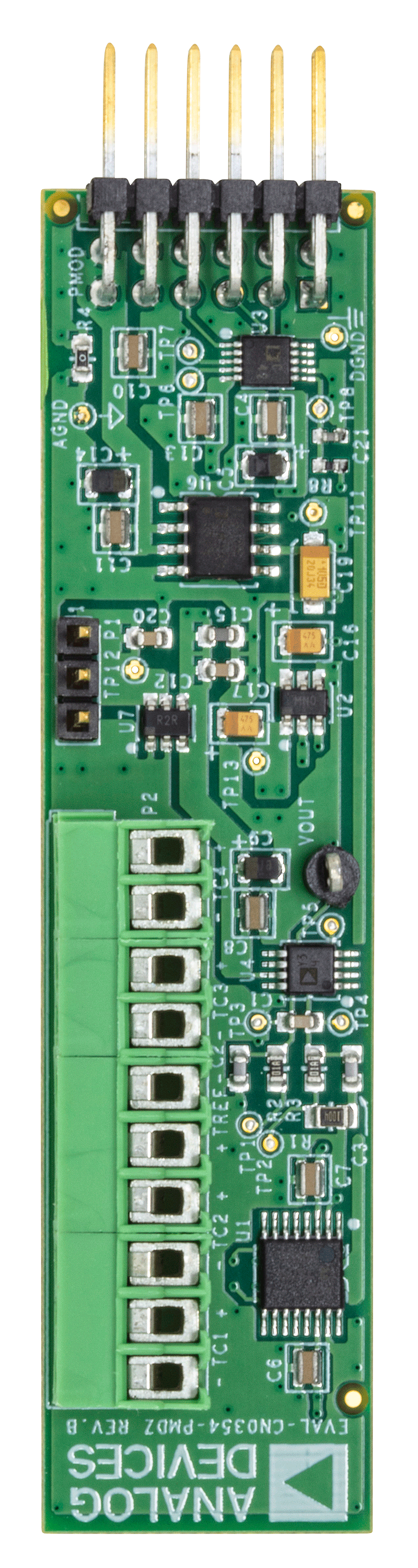

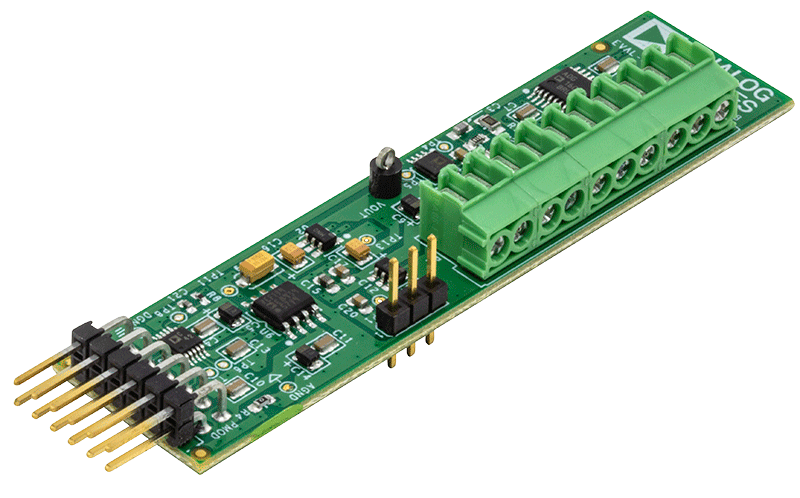

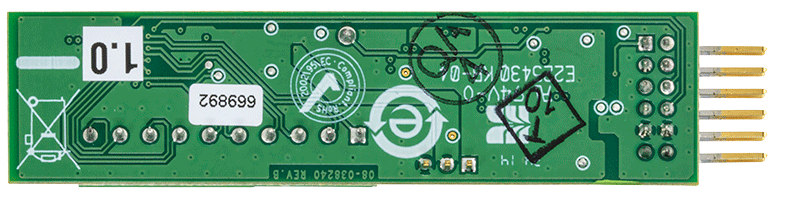

Multichannel K Type Thermocouple Measurement System

冷接点補償機能付きの低消費電力マルチチャンネル熱電対測定システム ※Rev.Aを翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0354

冷接点補償機能付きの低消費電力マルチチャンネル熱電対測定システム ※Rev.Aを翻訳したものです。最新版は英語資料をご覧ください。

CN0354

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
冷接点補償機能付きの低消費電力マルチチャンネル熱電対測定システム ※Rev.Aを翻訳したものです。最新版は英語資料をご覧ください。

設計および組み込みツール

pdf icon

ZIP

5.66 M

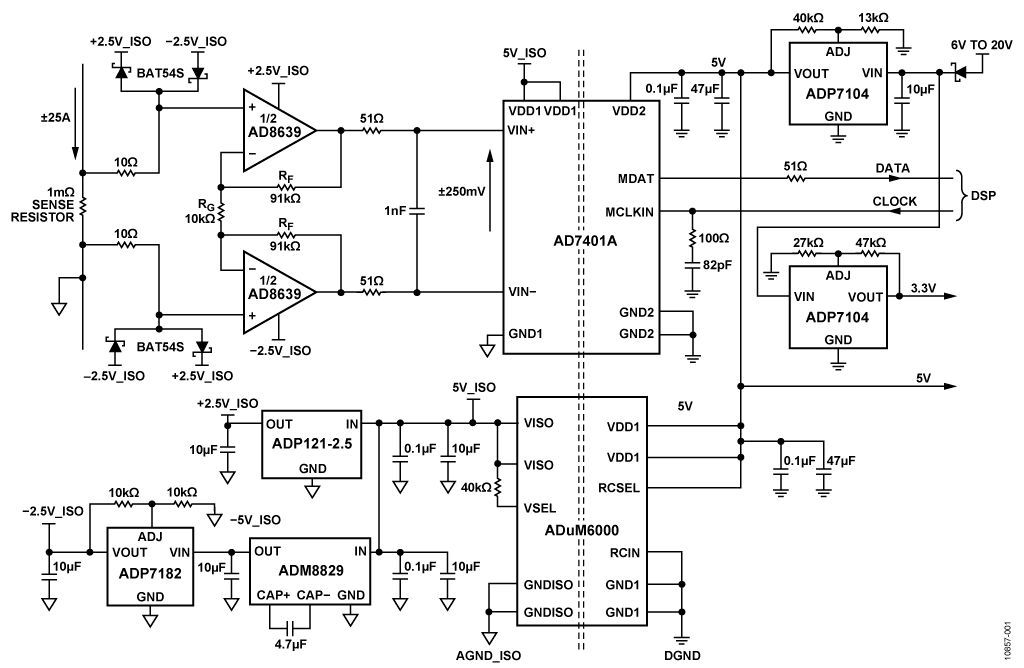

絶縁型電源を備えた太陽光発電コンバータ用の堅牢な完全絶縁電流検出回路 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。
