AD8495

熱電対用アンプ、全機能内蔵、Kタイプ用0℃~50℃、冷接点補償機能付

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.78
機能
  • 低価格で使い易い
  • Kタイプ熱電対に対して校正済み
  • 内部冷接点補償機能
  • 高いインピーダンスを備えた差動入力
  • スタンドアロンの温度計(5mV/°C)
  • リファレンス・ピンによってオフセット調整が可能
  • 熱電対断線検出機能
製品概要
show more Icon
AD8494/AD8495/AD8496AD8497は、集積回路内に熱電対の冷接点補償回路を内蔵した、高精度の計装用ア ンプです。これらの製品は、あらかじめ校正されたアンプとアイス・ポイント・リファレンスの組み合わせによって、微弱な熱電対の信号を比較的高レベ ル(5mV/℃)の信号に増幅して直接出力します。これらのICはスタンドアロンのサーモ・メータとして、または固定もしくはリモート・セットポイント制 御のどちらかによるスイッチングされる出力のセットポイント・コントローラとして使われることが出来ます。

AD8494/AD8495/AD8496/AD8497はシングルエンドの電源(3V以下)から電源供給することができ、リファレンス入力のオフセット調 整によって0℃以下の温度を計測することも可能です。自己発熱を最小限化するために、負荷のない状態でのトータル供給電流は 180µA(typ)で動作し、一方負荷に対して±5mAを超える電流を出力する能力もあります。

AD8494とAD8496はJタイプの熱電対(鉄-コンスタンタン)にマッチングするようにレーザ・ウエハー・トリミングによってあらかじめ校正されています; AD8495とAD8497はKタイプの熱電対(クロメル-アルメル)の特性にマッチするようにレーザ・トリミングされています。各製品に対応する適切な 周囲温度範囲に関してはデータシートの表1を参照してください。

AD8494/AD8495/AD8496/AD8497は幅広い電源電圧が可能です。5Vの単電源で、5mV/℃出力で、熱電対の温度範囲で約 1000度をカバーすることが可能です。

AD8494/AD8495/AD8496/AD8497は3V電源で動作すると、比較的低い電源のADCと直接インターフェースさせることが出来ます。 これらの製品はまた36Vほどの大きな電源電圧でも動作でき、工業用システムとして広いコモンモード入力範囲にも対応できます。

製品のハイライト
  1. 全機能内蔵、高精度にレーザートリミングされた熱電対用のシグナル・コンディショニング・システムがシングル・パッケージに。
  2. 柔軟なピン配置によって、セットポイント・コントローラとしてあるいはスタンドアロンの温度計(摂氏)としての動作を提供。
  3. 4kVESDにも耐えられる堅牢な入力及び最大VS±25Vの過電圧保護(OVP)機能を提供
  4. 差動入力構造によって、熱電対のリード線上でのコモンモード・ノイズを除去
  5. リファレンス・ピン電圧によって、単電源でも0℃計測をオフセットさせることが可能
  6. 完全RoHS準拠の小型8ピンMSOPパッケージで供給

アプリケーション

  • Kタイプ熱電対での温度計測
  • セットポイント・コントローラ
  • 温度計(摂氏)
  • 自在な冷接点補償機能
  • 白物家電(オーブン、ストーブなど)での温度計測
  • 排気ガスの温度測定
  • 触媒コンバータの温度測定

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.78

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD8495ARMZ
  • HTML
  • HTML
AD8495ARMZ-R7
  • HTML
  • HTML
AD8495CRMZ
  • HTML
  • HTML
AD8495CRMZ-R7
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 4, 2023

- 22_0142

Qualification of an Alternate Wafer Fab for High Voltage Bipolar Products (HVBIP) to Analog Devices, Inc. Wilmington MA

AD8495ARMZ

製造中

AD8495ARMZ-R7

製造中

AD8495CRMZ

製造中

AD8495CRMZ-R7

製造中

10 26, 2015

- 15_0176

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 4, 2023

- 22_0142

arrow down

Qualification of an Alternate Wafer Fab for High Voltage Bipolar Products (HVBIP) to Analog Devices, Inc. Wilmington MA

AD8495ARMZ

製造中

AD8495ARMZ-R7

製造中

AD8495CRMZ

製造中

AD8495CRMZ-R7

製造中

10 26, 2015

- 15_0176

arrow down

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

評価用キット

評価用キット 1

reference details image

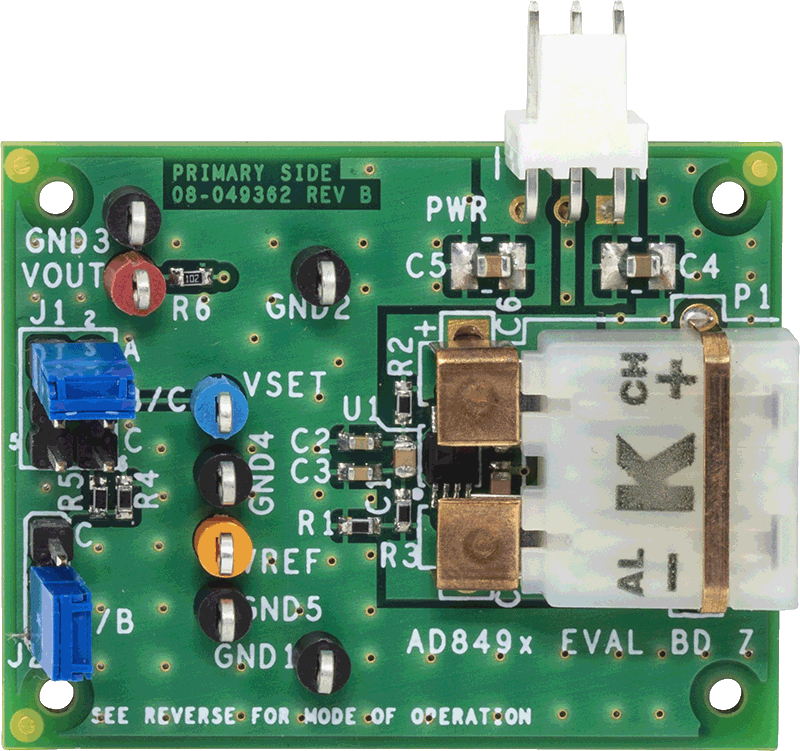

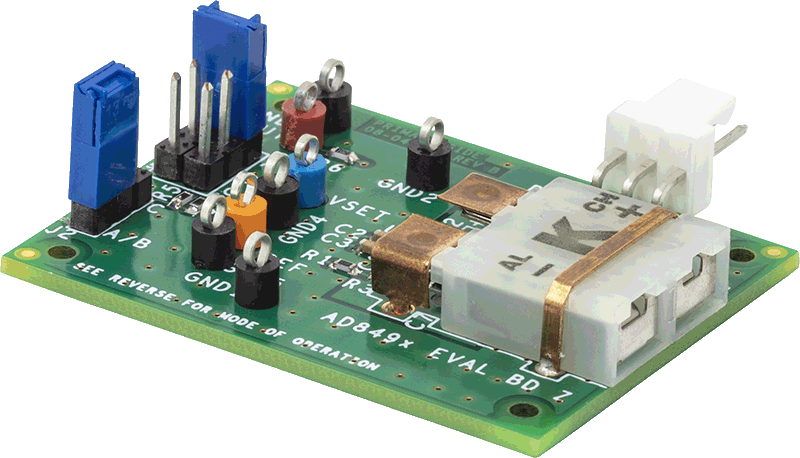

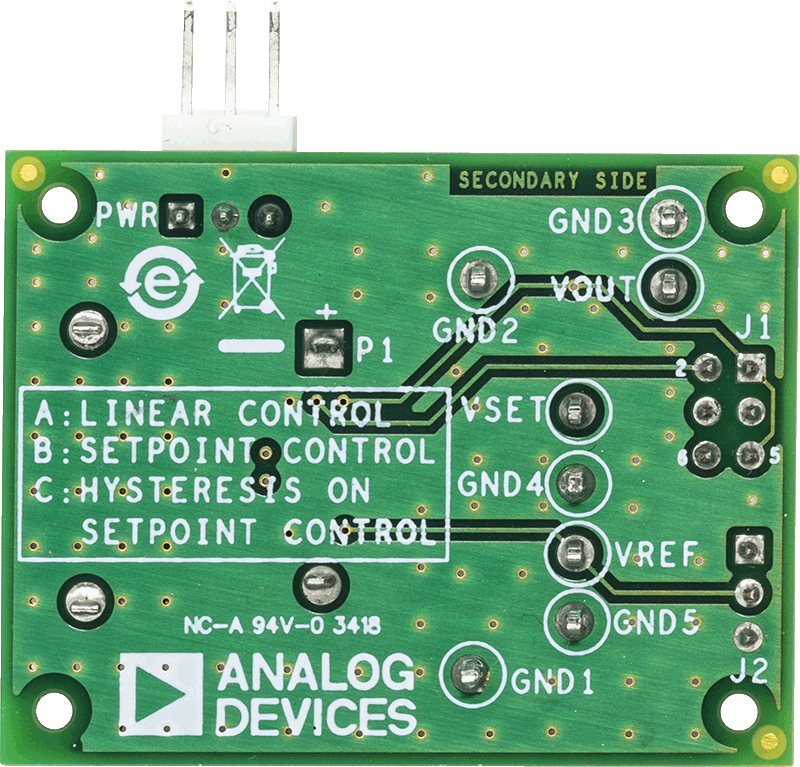

EVAL-AD8495
