REF194

製造中

電圧リファレンス、4.5V、高精度、マイクロパワー、 低ドロップアウト

データシート (Rev. L)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 初期精度：±2mV（max）
  • 温度係数：5ppm/℃（max）
  • 低い供給電流：45μA（max）
  • スリープ・モード：15μA（max）
  • 低ドロップアウト電圧
  • 負荷レギュレーション：4ppm/mA
  • ライン・レギュレーション：4ppm/V
  • 高い出力電流：30mA
  • 短絡回路保護機能

REF19xシリーズの高精度バンドギャップ電圧リファレンスは、特許取得の温度ドリフト曲率補正回路と安定性の高い薄膜抵抗のレーザ・トリミングの採用によって、きわめて低い温度係数と高い初期精度を実現しています。

REF19xシリーズは、出力電圧をわずか100mV上回る程度の電源から安定した出力電圧を供給するマイクロパワーの低ドロップアウト電圧（LDV）デバイスで、消費電流は45µA未満です。ローTTLまたはCMOSレベルをスリープ・ピンに加えてイネーブルにするスリープ・モード時には出力をオフにし、電源電流を15µA未満まで低減します。

REF19xシリーズの電圧リファレンスは、拡張工業用温度範囲（1）（－40～＋85℃）で仕様規定しており、自動車などのアプリケーションでは－40～＋125℃の拡張工業用温度範囲（3）で代表値の性能仕様を規定しています。

すべての電気仕様グレードは、8ピンSOICパッケージで提供しています。最低の電気仕様グレードにのみPDIPおよびTSSOPパッケージで供給されます。

アプリケーション

  • 携帯型計測器
  • ADCおよびDAC
  • スマート・センサー
  • ソーラー駆動のアプリケーション
  • ループ電流給電の計測器
REF194
電圧リファレンス、4.5V、高精度、マイクロパワー、 低ドロップアウト

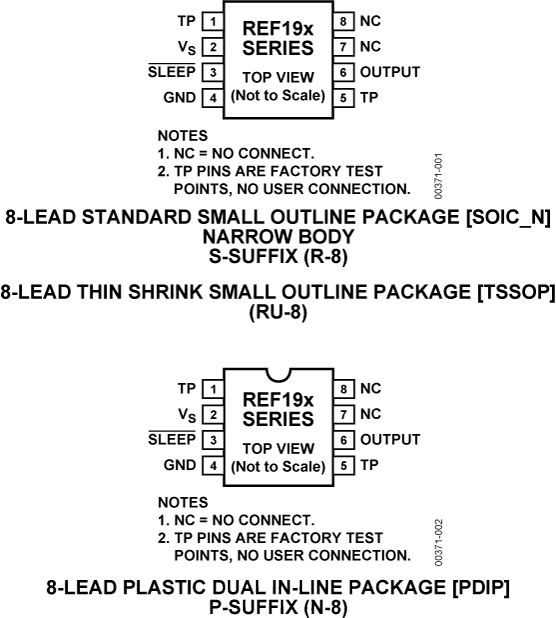

REF194 Pin Configuration REF19X Pin Configuration
