製品概要

機能と利点

  • 電源最大定格:44V
  • VSS~VDDのアナログ信号範囲
  • 低オン抵抗(<70Ω)
  • 低ΔRON(max:9Ω)
  • 低RONのマッチング(max:3Ω)
  • 低消費電力
  • 高速のスイッチング・タイム
    tON<110ns
    tOFF<60ns
  • 低リーク電流(max:3nA)
  • 低チャージ・インジェクション(max:6pC)
  • ブレーク・ビフォア・メークのスイッチング動作

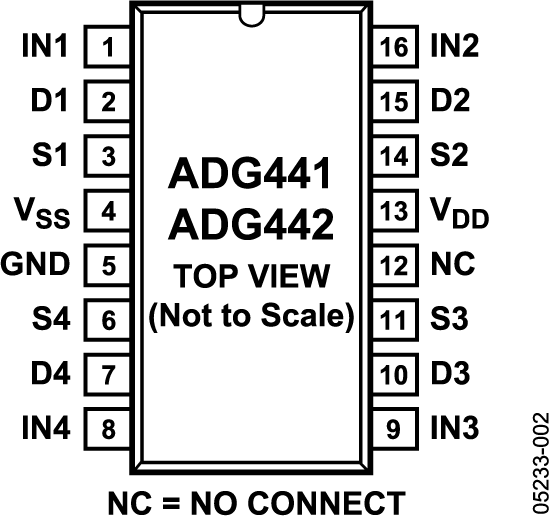

製品概要

ADG442は、個別に選択可能な4つのスイッチで構成されるモノリシックCMOSデバイスです。高度なLC2MOSプロセスに基づく設計により、低消費電力でありながら、高速のスイッチング速度と低オン抵抗を実現します。

ADG442のスイッチは、該当する制御入力のロジックがハイでオンになります。各スイッチはオン時に等しく両方向に導通し、各スイッチの入力信号範囲は電源電圧まで拡張されています。すべてのスイッチは、マルチプレクサのアプリケーションで使用するためにブレーク・ビフォア・メークのスイッチング動作を実行します。設計上、低チャージ・インジェクションになっているため、デジタル入力のスイッチング時のトランジェントがごくわずかになります。

アプリケーション

  • オーディオおよびビデオのスイッチング
  • 自動テスト装置
  • 高精度のデータ・アクイジション
  • バッテリ駆動のシステム
  • サンプル&ホールド・システム
  • 通信システム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
