製品概要
機能と利点
- レベル変換：±10V～＋4V
- 16ビットSAR型A/Dコンバータのドライバ
- 小型MSOPパッケージ
- 入力過電圧：＋40～－35V（VS＝5V）
- 高速セトリング・タイム：450ns（～0.001%）
- レールtoレール出力
- 広い電源電圧範囲：＋3.3V～＋15V
- 高いCMRR特性：80dB
- 低ゲイン・ドリフト：1ppm/℃
- 低オフセット電圧ドリフト：2.5μV/℃
製品概要

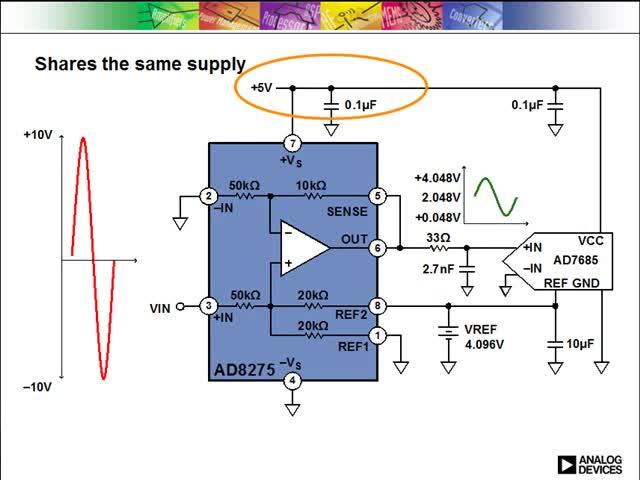

AD8275は、±10Vの信号を＋4Vレベルに変換するために使うことのできる、G＝0.2のディファレンス・アンプです。この製品は、一般的に工業／産業分野で±10Vの信号を単電源4Vあるいは5VのA/Dコンバータにインターフェースする必要のある場合に遭遇する問題を解消します。AD8275は、簡単な設計で2つの信号レベルをインターフェースします。AD8275は高速セトリングと低歪特性を備えているので、高速の逐次比較型（SAR）A/Dコンバータ（ADC）をドライブするには最適です。この製品の広い入力電圧範囲とレールtoレールの出力は、非常に使い易いビルディング・ブロックとなります。単電源動作は、アンプの消費電力を軽減します。またオーバードライブ条件からA/Dコンバータを保護する役割を果たします。
内部のマッチングをとり高精度にレーザートリミングされた抵抗器は、低ゲイン誤差、1ppm/℃（max）の低ゲインドリフトと80dBのコモンモード除去を確保しています。低オフセットと低オフセット・ドリフトに加えて高速なセトリング時間は、AD8275を、特に、精度よく即座に捕獲する必要のある様々なデータ収集アプリケーションに最適化しています。
AD8275はアナログ・フロントエンドとして使えます。また、高電圧をA/Dコンバータに対応する電圧レンジのレベルに変換するバッファ回路として使えます。さらに、AD8275は差動入力を備えたA/Dコンバータ用として、差動出力として構成することができます。
AD8275は、スペースを節約できる8ピンMSOPパッケージを採用し、－40℃～＋85℃の温度範囲にわたって性能が仕様規定されています。
アプリケーション- レベル変換
- ADCドライバ
- 自動テスト装置
- 計装用アンプのビルディング・ブロック
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
