AD8676

オペアンプ、デュアル、36V、2.8nV/√Hz、超高精度

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$1.96
特長
  • 低電圧ノイズ:2.8nV/√Hz@1kHz
  • レールtoレールの出力振幅
  • 低入力バイアス電流:2nA(max)
  • 超低オフセット電圧:12µV(typ)
  • 低入力オフセット・ドリフト:0.6µV/℃(max)
  • 超高ゲイン:120dB
  • 広帯域幅:10MHz(typ)
  • ±5~±18Vの電源動作
  • シングル・バージョンはAD8675を参照
製品概要
show more Icon
AD8676は、デュアル、高精度のオペアンプで、きわめて低いオフセット、ドリフト、電圧ノイズ、および動作温度範囲全体における超低入力バイアス電流を提供します。広帯域幅、レールtoレールの出力振幅、超低ノイズを特長としており、動作は±5~±15Vの電源に対して完全に仕様規定されています。AD8676はOP184と同等のレールtoレール出力を特長としていますが、広い帯域幅とより低い電圧ノイズ、さらに業界標準のOP07アンプと同等の精度と低消費電力特性も兼ね備えています。他の低ノイズのレールtoレール・オペアンプとは異なり、AD8676の入力バイアス電流はきわめて低く、入力電流ノイズも低く抑えられています。


12µV(typ)の低オフセット電圧、0.2µV/℃のオフセット・ドリフト、0.10µV p-p(0.1~10Hz)という低ノイズ性能を備えるAD8676は、大きな誤差源を許容できないアプリケーションに最適です。AD8676の超低ノイズ、低入力バイアス電流、広帯域幅は、高精度の計測機器、PLLその他の高精度フィルタ回路、位置および圧力センサ、医療用計測機器 、歪みゲージ・アンプにとって大きな利点となります。多くのシステムは、AD8676の低ノイズ、DC精度、レールtoレールの出力振幅を利用して、S/N比とダイナミック・レンジを最大化できます。

従来より小型のパッケージと低い消費電力により、スペース重視の装置ではチャンネル密度を最大にしてボード・サイズを最小にできます。AD8676は、拡張工業用温度範囲(-40~+125℃)で仕様規定されています。小型の8ピンMSOPパッケージと一般的な8ピンSOIC鉛フリー・ナロー・パッケージを採用しており、両者とも鉛フリーパッケージとなっています。MSOPパッケージのデバイスは、テープ&リールでのみ提供しています。この超高精度、レールtoレールオペアンプのシングル・バージョンに関してはAD8675を参照してください。AD8675およびAD8676はアナログ・デバイセズによって提供される低ノイズ・オペアンプ・シリーズに属する製品です。

アプリケーション

  • 高精度の計測機器
  • PLLフィルタ
  • レーザ・ダイオード制御ループ
  • 歪みゲージ・アンプ
  • 医用計測機器
  • 熱電対アンプ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$1.96

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD8676ARMZ
  • HTML
  • HTML
AD8676ARMZ-REEL
  • HTML
  • HTML
AD8676ARZ
  • HTML
  • HTML
AD8676ARZ-REEL
  • HTML
  • HTML
AD8676ARZ-REEL7
  • HTML
  • HTML
AD8676BRMZ
  • HTML
  • HTML
AD8676BRMZ-REEL
  • HTML
  • HTML
AD8676BRZ
  • HTML
  • HTML
AD8676BRZ-REEL
  • HTML
  • HTML
AD8676BRZ-REEL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 4, 2023

- 22_0142

Qualification of an Alternate Wafer Fab for High Voltage Bipolar Products (HVBIP) to Analog Devices, Inc. Wilmington MA

AD8676ARMZ

製造中

AD8676ARMZ-REEL

製造中

AD8676ARZ

製造中

AD8676ARZ-REEL

製造中

AD8676ARZ-REEL7

製造中

AD8676BRMZ

製造中

AD8676BRMZ-REEL

製造中

AD8676BRZ

製造中

AD8676BRZ-REEL

製造中

AD8676BRZ-REEL7

製造中

3 22, 2021

- 21_0001

Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP

AD8676ARMZ

製造中

AD8676ARMZ-REEL

製造中

AD8676BRMZ

製造中

AD8676BRMZ-REEL

製造中

1 5, 2015

- 14_0246

Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices

AD8676ARMZ

製造中

AD8676ARMZ-REEL

製造中

AD8676BRMZ

製造中

AD8676BRMZ-REEL

製造中

5 15, 2012

- 10_0006

Halogen Free Material Change for mini SOIC Products

AD8676ARMZ

製造中

AD8676ARMZ-REEL

製造中

AD8676BRMZ

製造中

AD8676BRMZ-REEL

製造中

8 19, 2009

- 07_0024

Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad

AD8676ARMZ

製造中

AD8676ARMZ-REEL

製造中

AD8676ARZ

製造中

AD8676ARZ-REEL

製造中

AD8676ARZ-REEL7

製造中

AD8676BRMZ

製造中

AD8676BRMZ-REEL

製造中

AD8676BRZ

製造中

AD8676BRZ-REEL

製造中

AD8676BRZ-REEL7

製造中

5 27, 2009

- 06_0083

ADI Silicon Valley Second-Generation High Voltage Bipolar Process (HVBP2) Fab/Trim/Probe Transfer.

AD8676ARMZ-REEL

製造中

AD8676ARZ

製造中

AD8676ARZ-REEL

製造中

AD8676ARZ-REEL7

製造中

AD8676BRMZ-REEL

製造中

AD8676BRZ

製造中

AD8676BRZ-REEL

製造中

7 20, 2012

- 12_0105

Halogen Free Material Change for Select SOIC Narrow and Wide Body Products Assembled at Amkor

AD8676ARZ

製造中

AD8676ARZ-REEL

製造中

AD8676ARZ-REEL7

製造中

11 23, 2010

- 10_0004

Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor

AD8676BRZ

製造中

AD8676BRZ-REEL

製造中

AD8676BRZ-REEL7

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 4, 2023

- 22_0142

arrow down

Qualification of an Alternate Wafer Fab for High Voltage Bipolar Products (HVBIP) to Analog Devices, Inc. Wilmington MA

AD8676ARMZ

製造中

AD8676ARMZ-REEL

製造中

AD8676ARZ

製造中

AD8676ARZ-REEL

製造中

AD8676ARZ-REEL7

製造中

AD8676BRMZ

製造中

AD8676BRMZ-REEL

製造中

AD8676BRZ

製造中

AD8676BRZ-REEL

製造中

AD8676BRZ-REEL7

製造中

3 22, 2021

- 21_0001

arrow down

Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP

AD8676ARMZ

製造中

AD8676ARMZ-REEL

製造中

AD8676BRMZ

製造中

AD8676BRMZ-REEL

製造中

1 5, 2015

- 14_0246

arrow down

Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices

AD8676ARMZ

製造中

AD8676ARMZ-REEL

製造中

AD8676BRMZ

製造中

AD8676BRMZ-REEL

製造中

5 15, 2012

- 10_0006

arrow down

Halogen Free Material Change for mini SOIC Products

AD8676ARMZ

製造中

AD8676ARMZ-REEL

製造中

AD8676BRMZ

製造中

AD8676BRMZ-REEL

製造中

8 19, 2009

- 07_0024

arrow down

Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad

AD8676ARMZ

製造中

AD8676ARMZ-REEL

製造中

AD8676ARZ

製造中

AD8676ARZ-REEL

製造中

AD8676ARZ-REEL7

製造中

AD8676BRMZ

製造中

AD8676BRMZ-REEL

製造中

AD8676BRZ

製造中

AD8676BRZ-REEL

製造中

AD8676BRZ-REEL7

製造中

5 27, 2009

- 06_0083

arrow down

ADI Silicon Valley Second-Generation High Voltage Bipolar Process (HVBP2) Fab/Trim/Probe Transfer.

AD8676ARMZ-REEL

製造中

AD8676ARZ

製造中

AD8676ARZ-REEL

製造中

AD8676ARZ-REEL7

製造中

AD8676BRMZ-REEL

製造中

AD8676BRZ

製造中

AD8676BRZ-REEL

製造中

7 20, 2012

- 12_0105

arrow down

Halogen Free Material Change for Select SOIC Narrow and Wide Body Products Assembled at Amkor

AD8676ARZ

製造中

AD8676ARZ-REEL

製造中

AD8676ARZ-REEL7

製造中

11 23, 2010

- 10_0004

arrow down

Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor

AD8676BRZ

製造中

AD8676BRZ-REEL

製造中

AD8676BRZ-REEL7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

EVAL-OPAMP-2

EVAL-OPAMP-2評価用ボード

zoom

EVAL-OPAMP-2

EVAL-OPAMP-2評価用ボード

EVAL-OPAMP-2評価用ボード

製品の詳細

汎用高精度オペアンプ評価用ボードは、目的のアプリケーションに合わせて様々な回路構成に対応するように設計および最適化されています。これらのボードはすべてRoHsに準拠しています。ピン数とパッケージに基づいて注文するボードを確認するには、以下を参照してください。

  • EVAL-PRAOPAMP-2CPZ(デュアル8ピンLFCSP)CP-8
  • EVAL-PRAOPAMP-2RMZ(デュアル8ピンMSOP)RM-8
  • EVAL-PRAOPAMP-2RZ(デュアル8ピンSOIC)R-8

reference details image

EVAL-ADMX1001

Ultra-low Distortion Signal Generator Measurement Module

zoom

EVAL-ADMX1001

Ultra-low Distortion Signal Generator Measurement Module

Ultra-low Distortion Signal Generator Measurement Module

機能と利点

  • Ultra-low distortion, high-resolution source
    • DC, 50Hz to 40kHz Frequency Range
    • Proprietary digital pre-distortion (DPD) algorithm
    • –130dBc THD @ 1kHz (typ.)
    • Arbitrary waveform generation (AWG) with on-board pattern memory
    • Differential (balanced) output up to 3.5VRMS
    • Fast pattern switching between multiple stored waveforms
  • Fully Differential input Acquisition Channel
  • Small form-factor (60mm x 40mm)
  • Low power, 1W typ. (quiescent)
  • SPI interface for integration into test and measurement systems

製品の詳細

The ADMX1001 is an ultra-low distortion sinewave and high-resolution arbitrary waveform generator with an acquisition channel. This high-performance module demonstrates a proprietary digital pre-distortion algorithm that reduces signal distortion below levels that can be achieved with high-performance digital-to-analog converters (DAC) and amplifiers alone. Its differential output can be set to common-mode levels often required to test high-performance analog-to-digital converters (ADC), audio codecs, and other audio ICs and systems. The signal generator and the acquisition channel can be individually controlled using separate, easy to use, SPI interfaces - combined with the module's small-form factor, the ADMX1001 can be easily embedded into test systems, or simply used on the bench for measurement and characterization.

APPLICATIONS

  • High-end audio test
  • Analog-to-digital converter characterization and test
  • Sensor and transducer test
  • Frequency response and network analysis
  • ATE
reference details image

EVAL-ADMX1002

超低歪み信号発生器測定モジュール

zoom

EVAL-ADMX1002

超低歪み信号発生器測定モジュール

超低歪み信号発生器測定モジュール

機能と利点

  • 超低歪み、高解像度ソース
    • 周波数範囲:DC 、50Hz~40kHz
    • 独自のデジタル・プリディストーション(DPD)アルゴリズム
    • −130dBc THD(1kHz(代表値)の時)
    • 内蔵パターン・メモリを用いた任意波形発生(AWG)
    • 差動(バランス型)出力:最大3.6VRMS
  • 複数の記憶された波形間の高速パターン・スイッチング
  • スモール・フォーム・ファクタ(60mm × 40mm)
  • 低消費電力:1W(自己消費、代表値)
  • SPIインターフェースをテストおよび測定システムに統合

製品の詳細

ADMX1002は、超低歪み、正弦波、高解像度の任意波形発生器です。この高性能モジュールは、独自のデジタル・プリディストーション・アルゴリズムの採用により、信号の歪みを、高性能のDAC(D/Aコンバータ)やアンプのみが達成できるレベル以下に低減します。その差動出力は、高性能ADC(A/Dコンバータ)、オーディオ・コーデック、その他のオーディオICやシステムのテストで必要になることが多いコモンモード・レベルに合わせて設定できます。容易に導入可能なSPIインターフェースとスモール・フォーム・ファクタにより、ADMX1002は、テスト・システムへの組み込みが容易にでき、測定や特性評価用の作業台でも簡単に使用できます。

アプリケーション

  • ハイエンド・オーディオのテスト
  • A/Dコンバータの特性評価およびテスト
  • センサーおよびトランスジューサのテスト
  • 周波数応答およびネットワークの解析
  • ATE(自動試験装置)
ツールおよびシミュレーション

ツールおよびシミュレーション 5

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

リファレンス・デザイン

リファレンス・デザイン 7

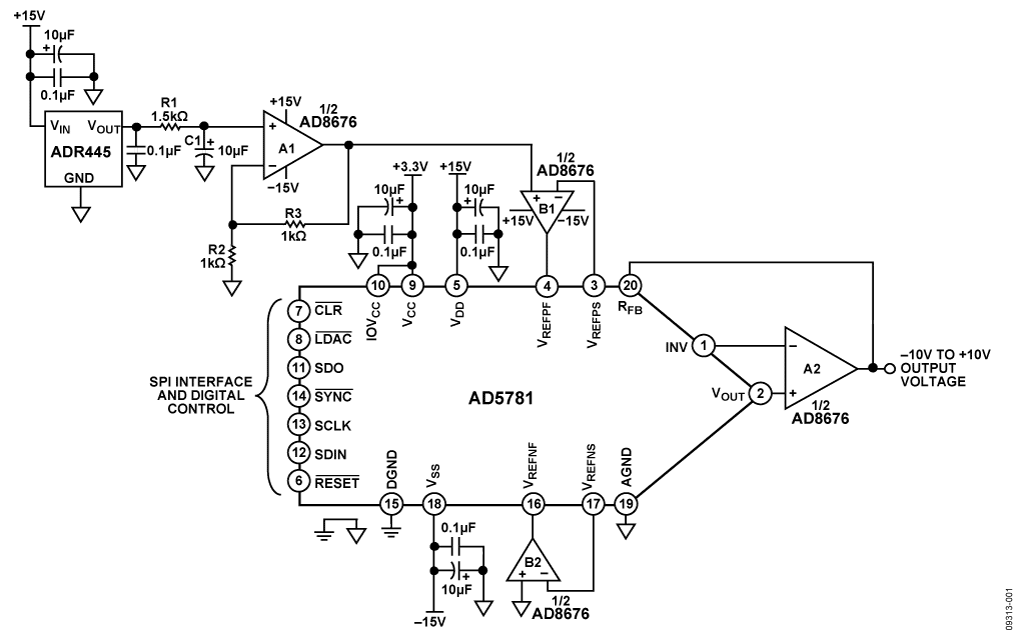

18-Bit, Linear, Low Noise, Precision Bipolar ±10 V DC Voltage Source

zoomopens a dialog

CN0177

18-Bit, Linear, Low Noise, Precision Bipolar ±10 V DC Voltage Source

CN0177

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
18-Bit, Linear, Low Noise, Precision Bipolar ±10 V DC Voltage Source

機能と利点

  • 18-bit accurate voltage output source
  • +/- 10V programmable output range
  • Less than +/- 0.5 dB INL & DNL all codes
詳細なリファレンス・デザインを表示 external link

20 ビット、リニア、低ノイズ、高精度バイポーラ±10V DC 電圧源

zoomopens a dialog

CN0191

20 ビット、リニア、低ノイズ、高精度バイポーラ±10V DC 電圧源

CN0191

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
20 ビット、リニア、低ノイズ、高精度バイポーラ±10V DC 電圧源

機能と利点

  • ±10 Vの工業用レベル信号出力
  • 20ビットの高精度
  • INL & DNL:±1 LSB
詳細なリファレンス・デザインを表示 external link

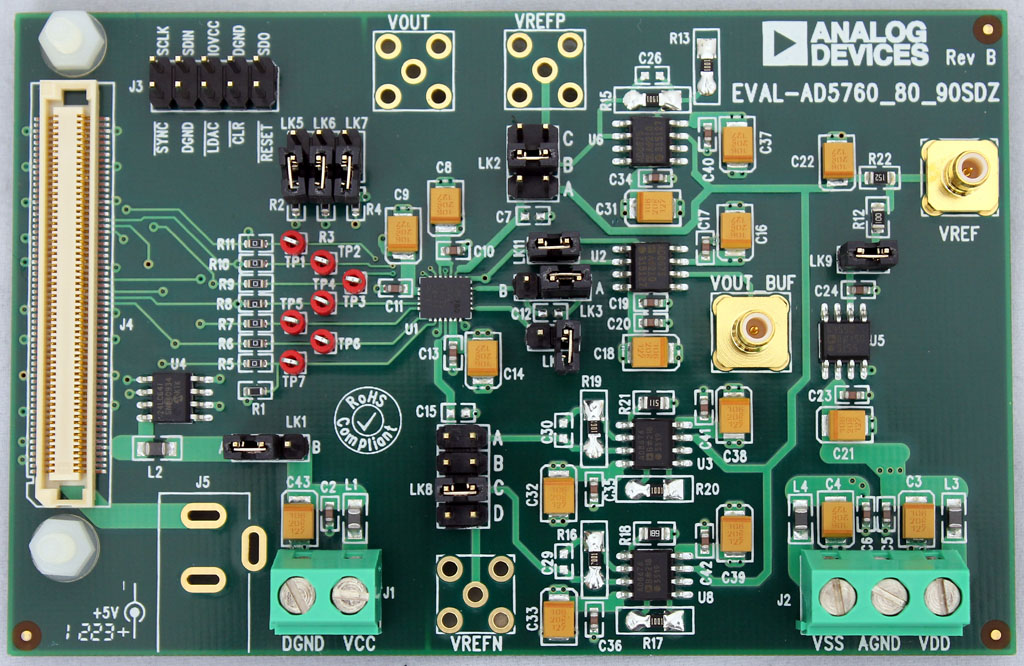

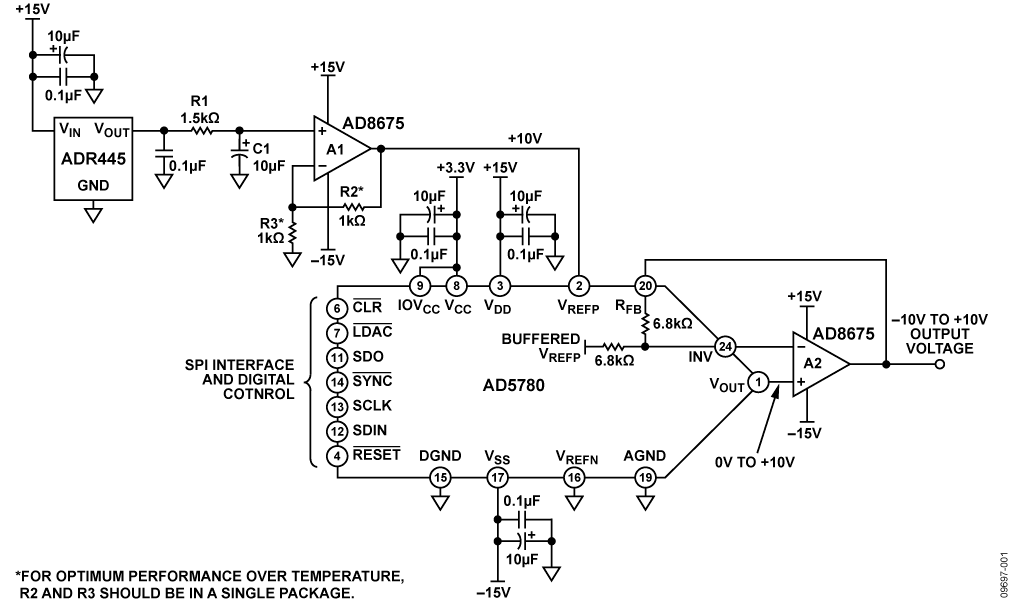

18 ビット、リニア、低ノイズ、高精度バイポーラ±10 V DC 電圧源 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

zoomopens a dialog

cn0200

18 ビット、リニア、低ノイズ、高精度バイポーラ±10 V DC 電圧源 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

cn0200

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
18 ビット、リニア、低ノイズ、高精度バイポーラ±10 V DC 電圧源 ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

機能と利点

  • + / - 10Vの工業用レベルの電圧出力
  • 18-Bitの高精度
  • オンチップ・リファレンス・バッファ
詳細なリファレンス・デザインを表示 external link

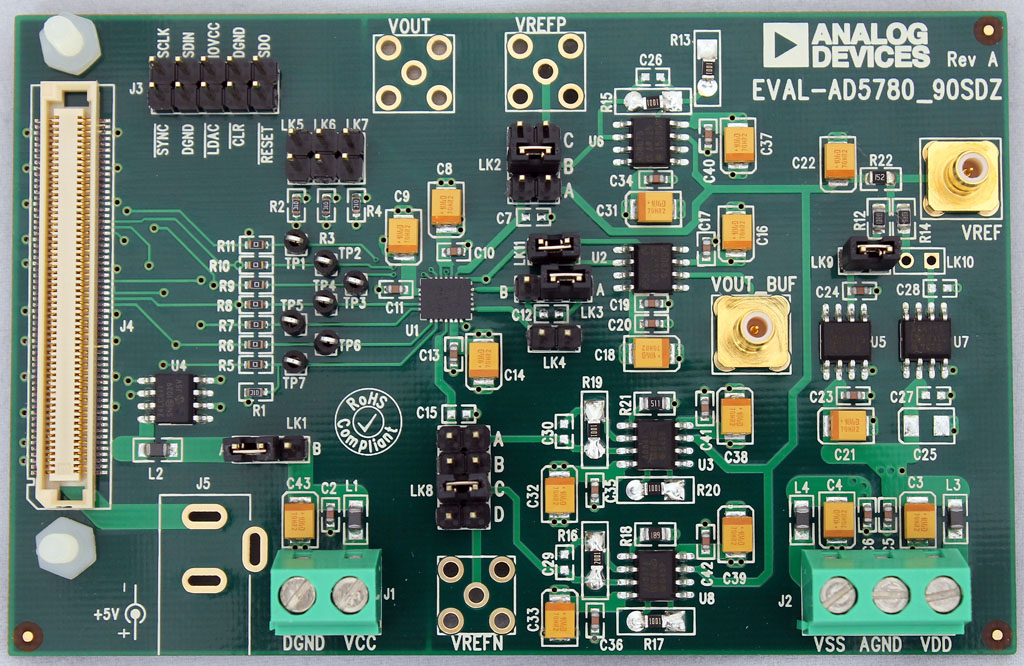

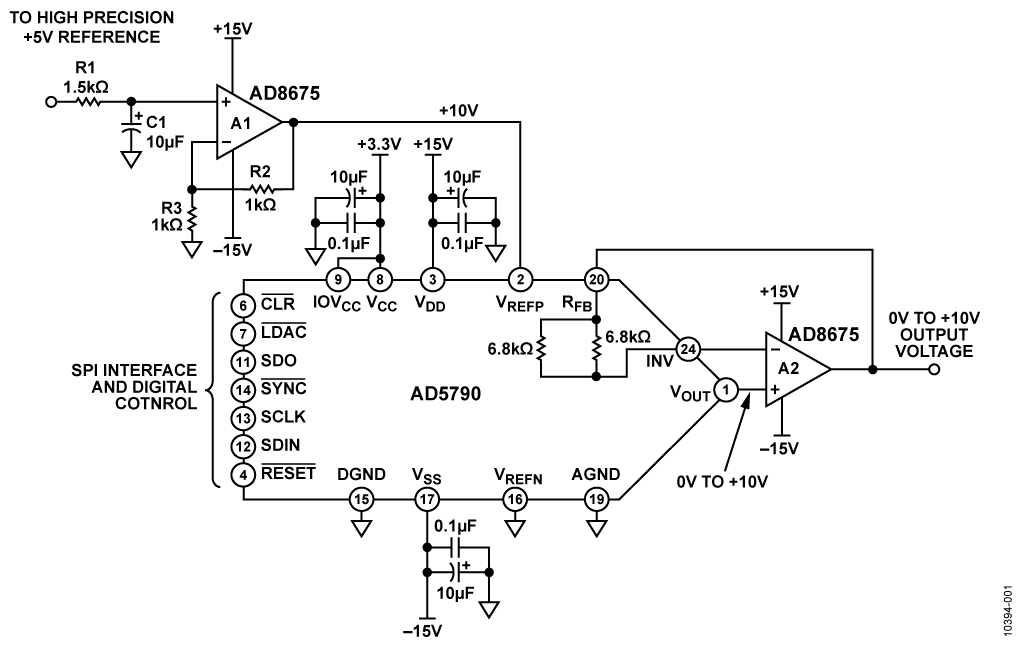

20 ビット、リニア、低ノイズ、高精度ユニポーラ+10V DC 電圧源 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

cn0257

20 ビット、リニア、低ノイズ、高精度ユニポーラ+10V DC 電圧源 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

cn0257

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
20 ビット、リニア、低ノイズ、高精度ユニポーラ+10V DC 電圧源 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 20ビット リニア電圧
  • +10V アウトプット
  • 低ノイズ
  • バッファ付きリファレンス入力
詳細なリファレンス・デザインを表示 external link

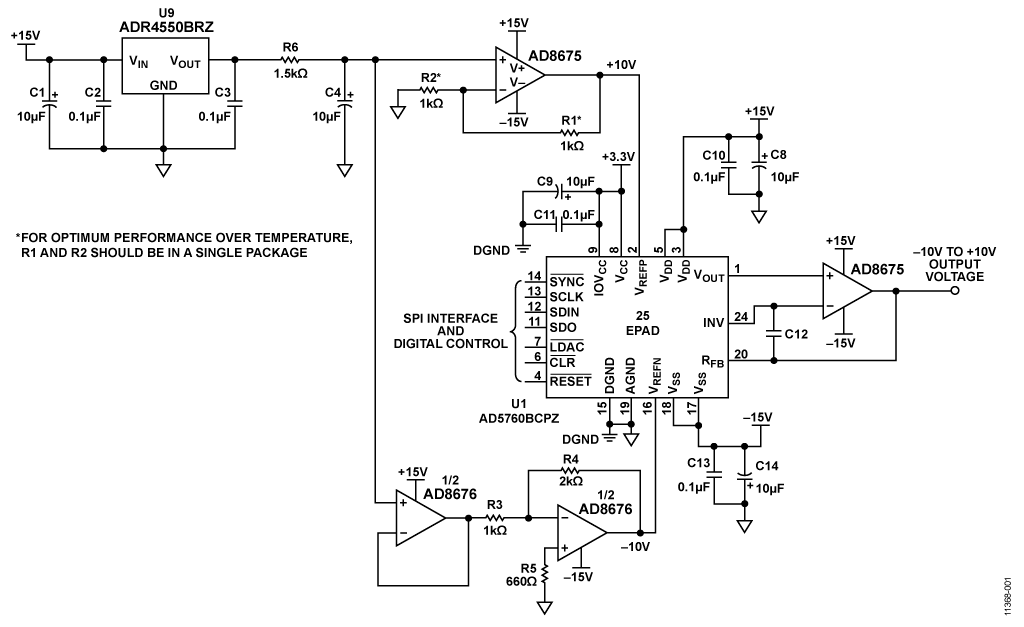

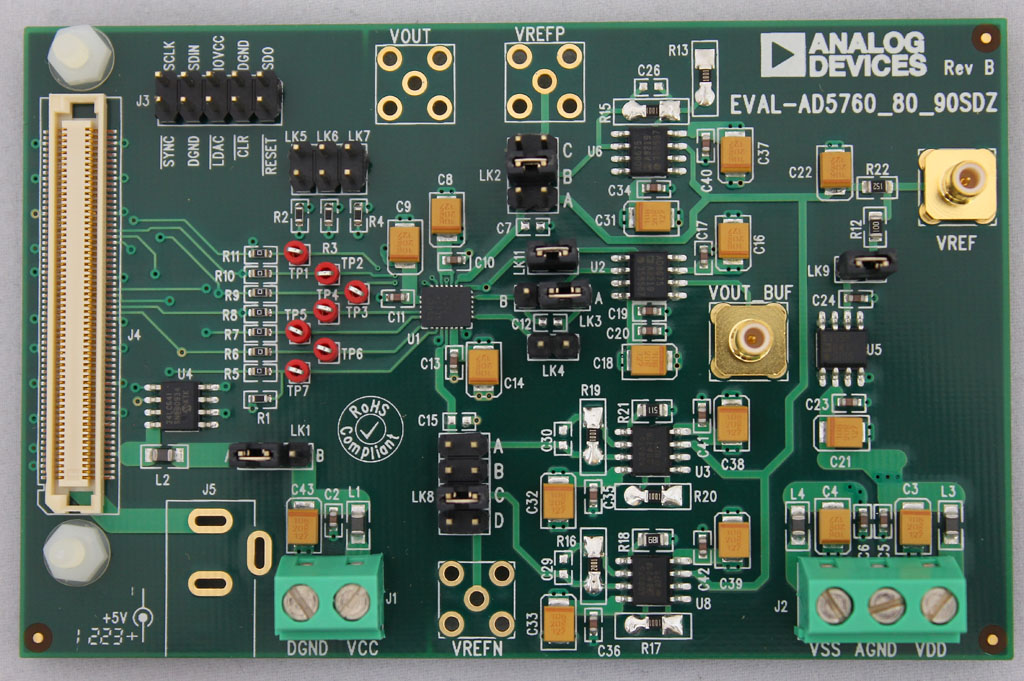

16 ビット、リニア、超安定、低ノイズ、バイポーラ±10V DC 電圧源 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

cn0318

16 ビット、リニア、超安定、低ノイズ、バイポーラ±10V DC 電圧源 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

cn0318

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
16 ビット、リニア、超安定、低ノイズ、バイポーラ±10V DC 電圧源 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • バイポーラ(±10 V)電圧源
  • 16ビットの分解能
  • 低ノイズ
詳細なリファレンス・デザインを表示 external link

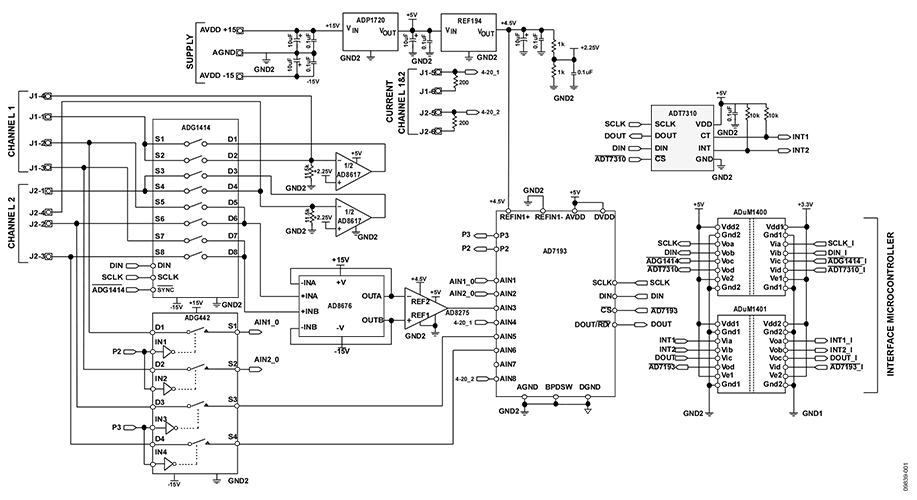

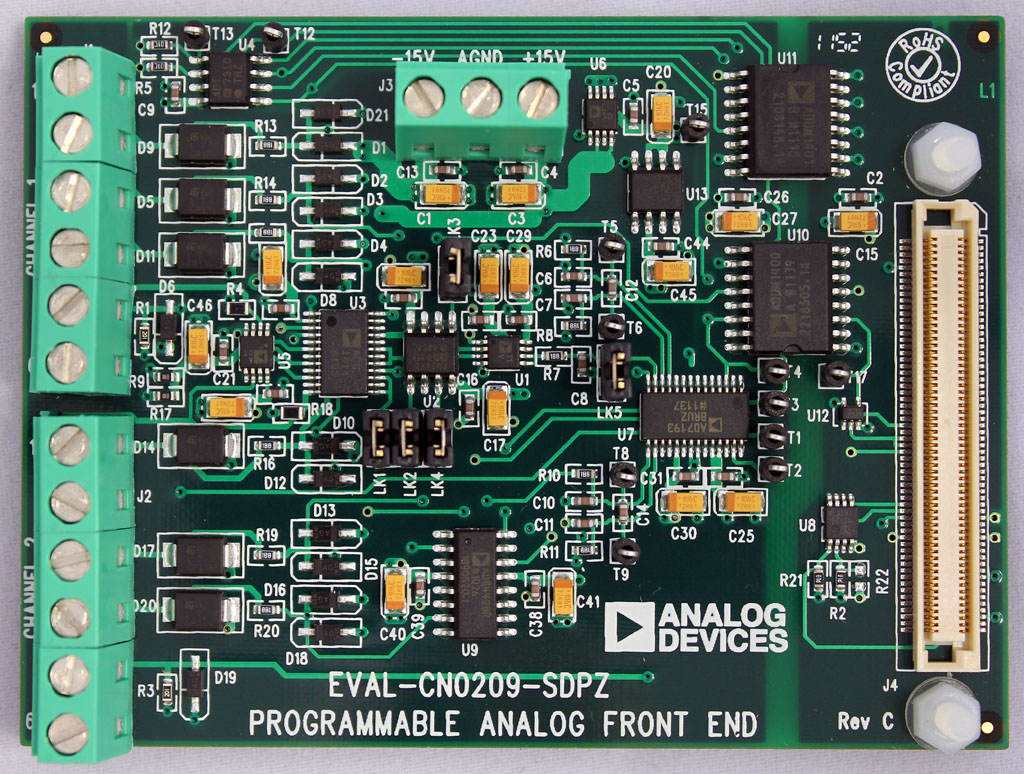

Universal Programmable Analog Front End for Process Control Applications

プロセス・コントロール・アプリケーション用フル・プログラマブル・ユニバーサル・アナログ・フロントエンド ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

zoomopens a dialog

CN0209

プロセス・コントロール・アプリケーション用フル・プログラマブル・ユニバーサル・アナログ・フロントエンド ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

CN0209

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
プロセス・コントロール・アプリケーション用フル・プログラマブル・ユニバーサル・アナログ・フロントエンド ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。

機能と利点

  • プロセス・コントロールアプリケーション向けアナログ・フロントエンド
  • RTD回路、熱電対入力、4 mA-20 mA、 +/- 10V
  • 入力タイプを簡単に切り替え可能
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

zip

1003 kB

EVAL-CN0531-PMDZ Simplified Block Diagram

プログラマブルな、20 ビット、リニア、高精度、バイポーラ±5V DC 電圧源 ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0531

プログラマブルな、20 ビット、リニア、高精度、バイポーラ±5V DC 電圧源 ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

CN0531

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
プログラマブルな、20 ビット、リニア、高精度、バイポーラ±5V DC 電圧源 ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 出力範囲:+/-5V
  • 20ビットの信号生成制御
  • オンボードの高精度5Vリファレンス
  • 3.3V単電源を使用して全ての電源レールを生成
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

4.3 M

ビデオ

Thumbnail Image

1 25, 2022

CN0531:20ビットの分解能でプログラム可能な高精度のDC電圧源

Thumbnail Image

6 15, 2022

高精度、狭帯域幅のシグナル・チェーン向けソリューション

Thumbnail Image

3 23, 2022

02:09

Precision Narrow Bandwidth Signal Chain Solutions

Thumbnail Image

9 09, 2021

01:00

ADI's CN0531: Programmable 20-Bit Precision DC Voltage Source

Thumbnail Image

4 27, 2022

02:18

精密窄带宽信号链平台介绍

最近表示した製品
