製品概要

機能と利点

  • 分解能:1ppm
  • INL:1ppm
  • ノイズ・スペクトル密度:7.5nV/√Hz
  • 長期間直線性安定度:0.19LSB
  • 温度ドリフト:0.05ppm/°C以下
  • セトリング時間:1µs
  • グリッジ・インパルス:1.4nV-sec
  • 20ピンTSSOPパッケージ
  • 広い電源電圧:~±16.5V
  • 35MHzシュミット・トリガ・デジタル・インターフェース
  • 1.8V互換デジタル・インターフェース
    AD5791-EPは、防衛および宇宙航空アプリケーション(AQEC)をサポートします。
  • AD5791-EPのデータシート(pdf)はこちらからダウンロードできます。
  • ミリタリ温度範囲:−55°C ~+125°C
  • 製造ベースラインにて制御
  • 組み立て/テストは同一工場
  • 製造工場は一箇所に限定
  • PCN(製品変更通知)を強化
  • 品質データは要求に応じて入手可能
  • DSCC図面番号:V62/12664

製品概要

AD5791はシングルの20ビット、出力バッファ無しの電圧出力DACで、最大33Vのバイポーラ電源電圧で動作します。AD5791は、5V~(VDD-2.5V)範囲のプラス側リファレンス入力と、(VSS+2.5V)~0V範囲のマイナス側リファレンス入力を許容します。AD5791は、±1LSB(max)の相対精度仕様を提供し、動作は±1LSBのDNL(max)仕様を備えており、モノトニシティ(単調増加性)が保証されています。

この製品は、汎用3線シリアルインターフェースを使用しており、このインターフェースは最大35MHzのクロックレートで動作し、標準のSPI®、QSPI、MICROWIRE、DSPなどのインターフェース規格と互換性を備えています。このデバイスは、パワーオン・リセット回路を内蔵しており、この回路がパワーアップ時はDAC出力を0Vで既知の出力インピーダンス状態にし、デバイスに対する有効な書込みが行われるまでこの値を維持します。この製品は、出力を規定の負荷状態に設定する、出力クランプ機能を備えています。


製品のハイライト

  1. 精度:1ppm
  2. 広い供給電圧範囲:±16.5V(max)
  3. 動作温度範囲:-40°C~+125°C
  4. 低い電圧ノイズ・スペクトル密度:7.5nV/√Hz
  5. 低い温度ドリフト:0.05ppm/°C

アプリケーション

  • 医療用計測機器
  • テストおよび計測機器
  • 工業用制御
  • ハイエンド科学 / 宇宙航空用計測機器

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

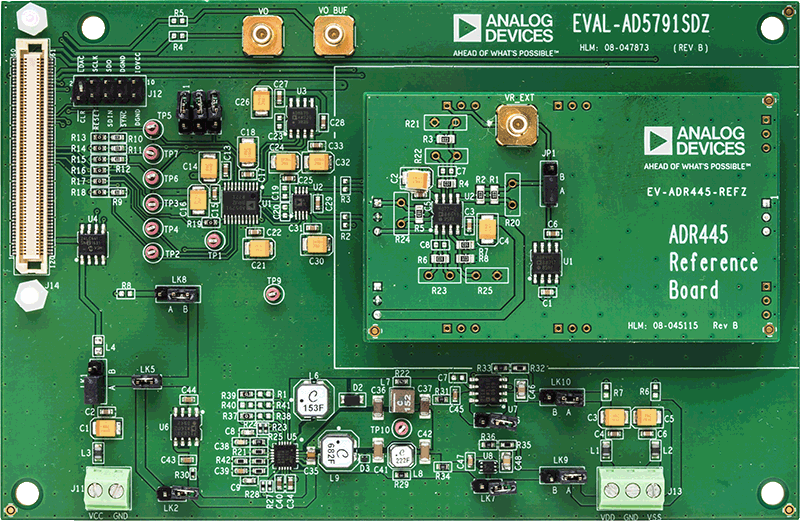

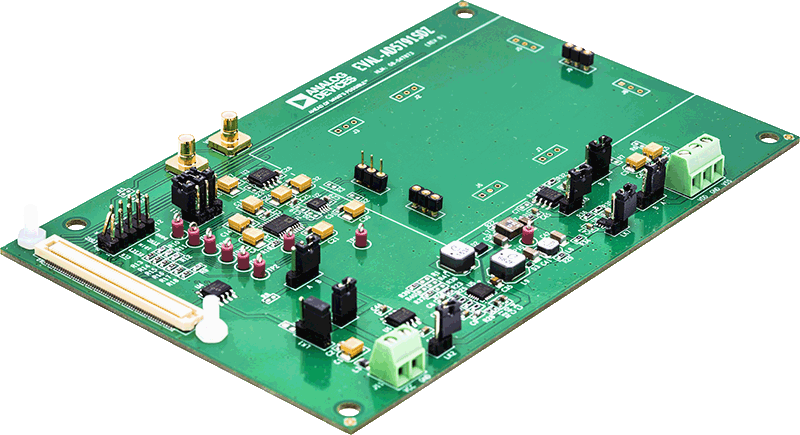

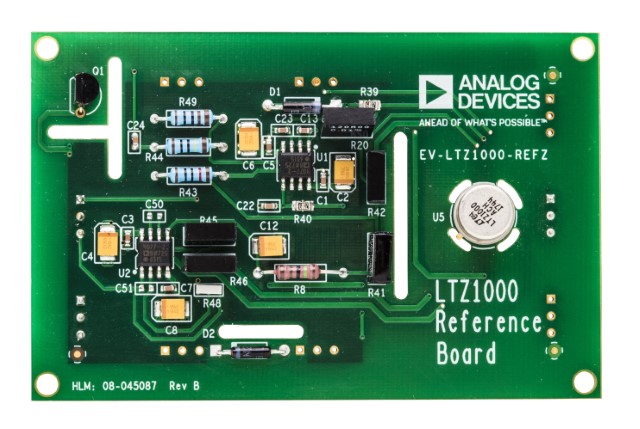

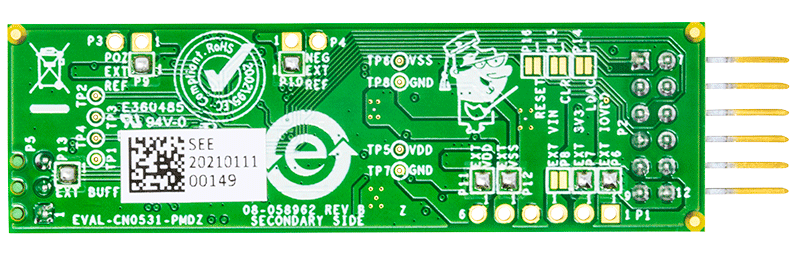

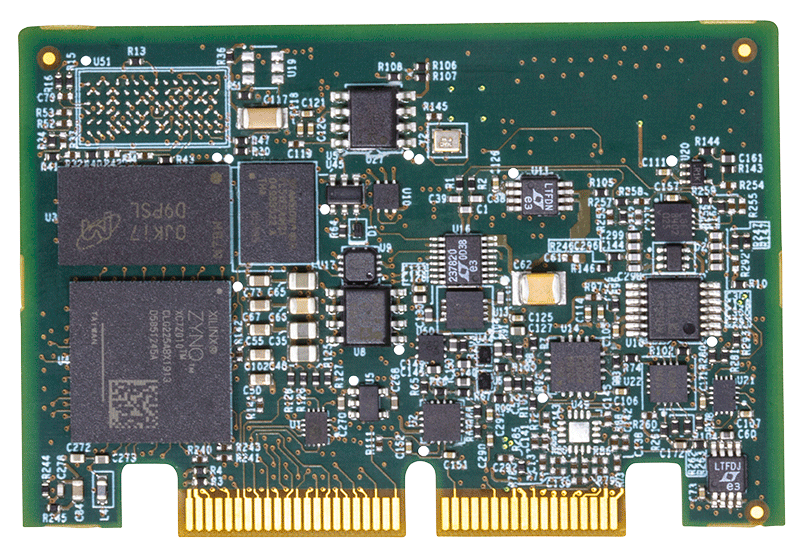

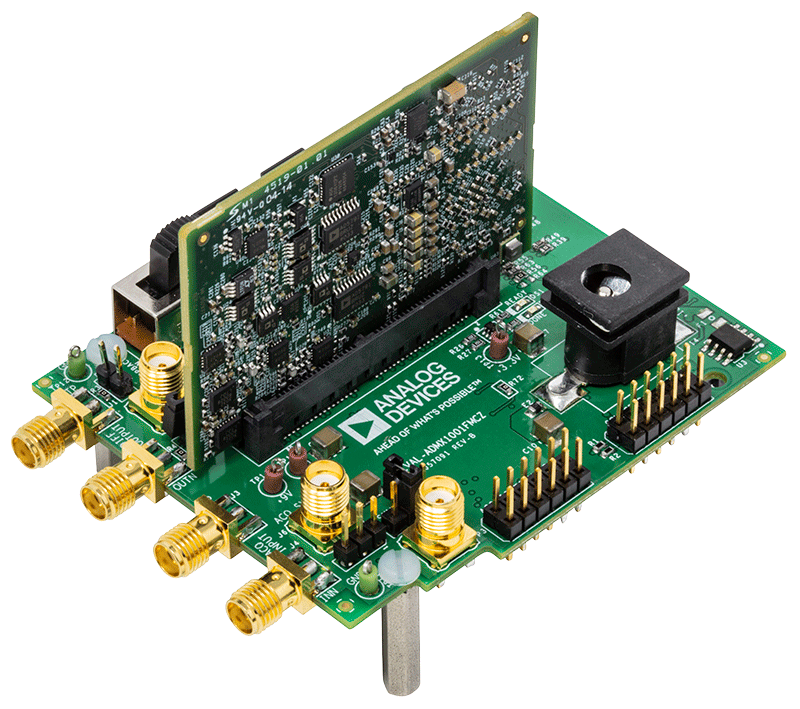

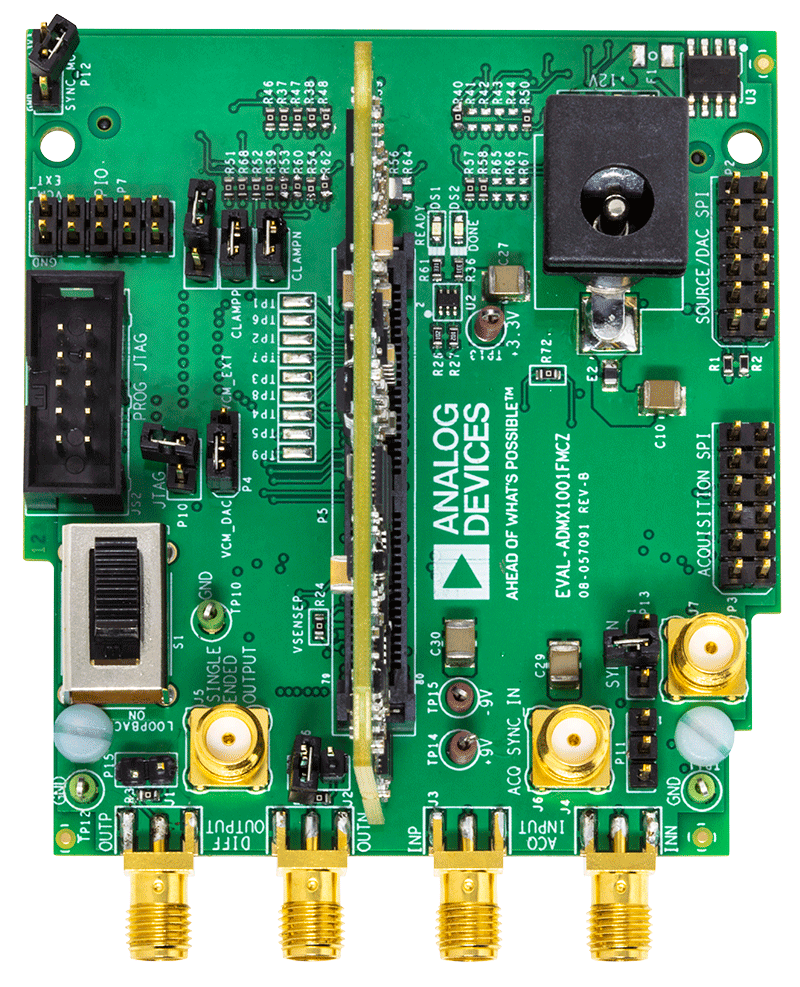

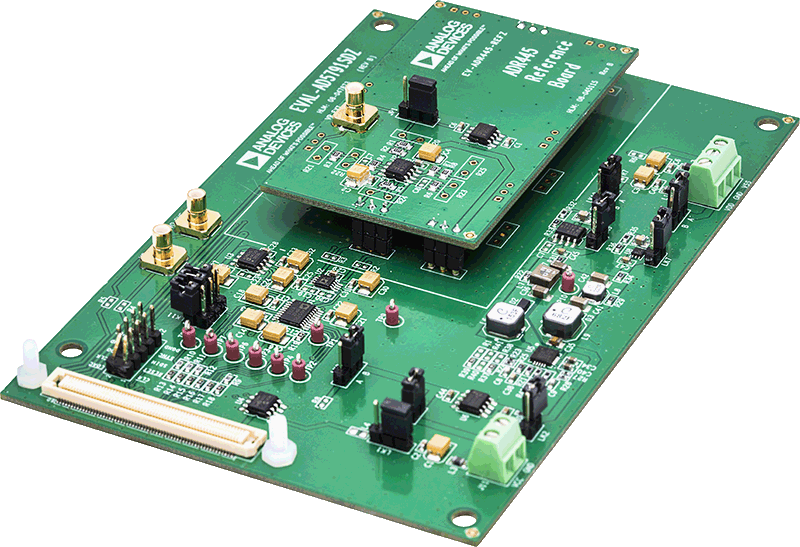

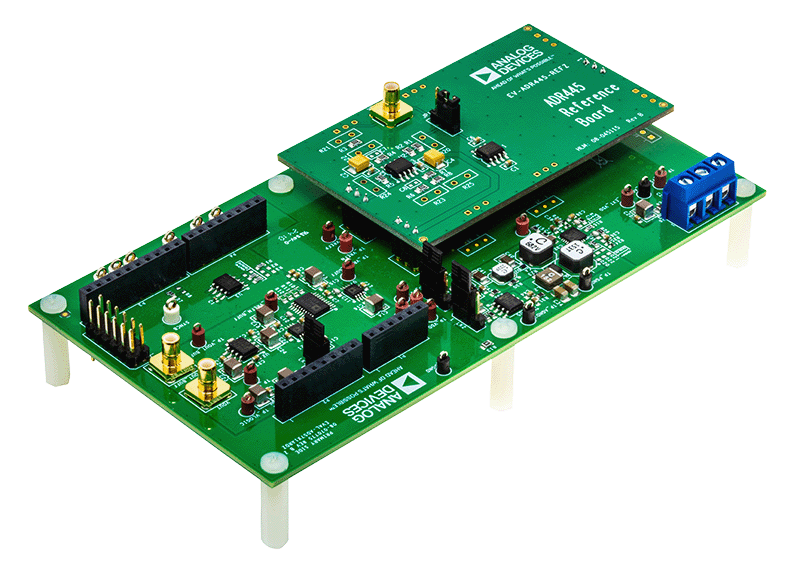

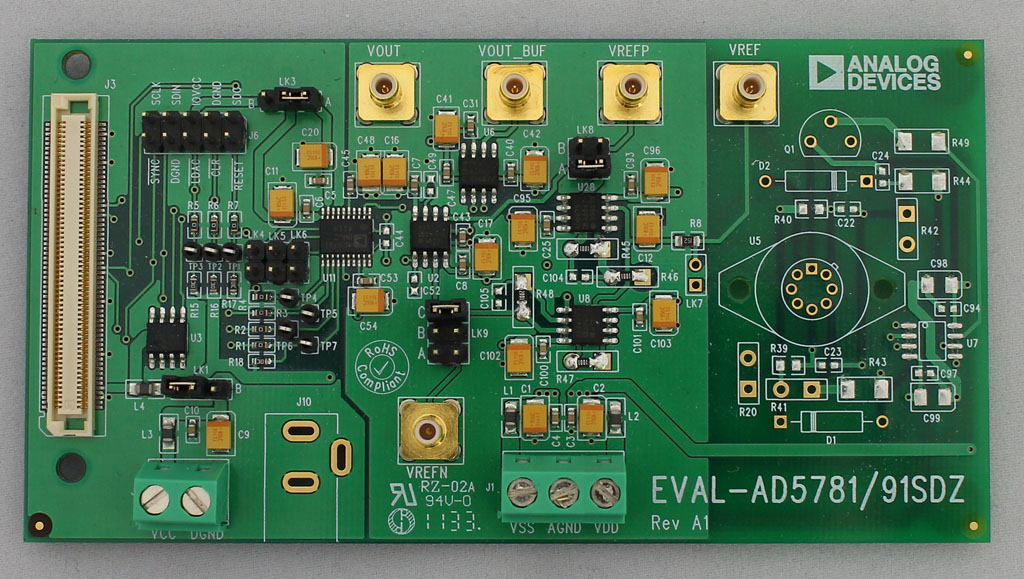

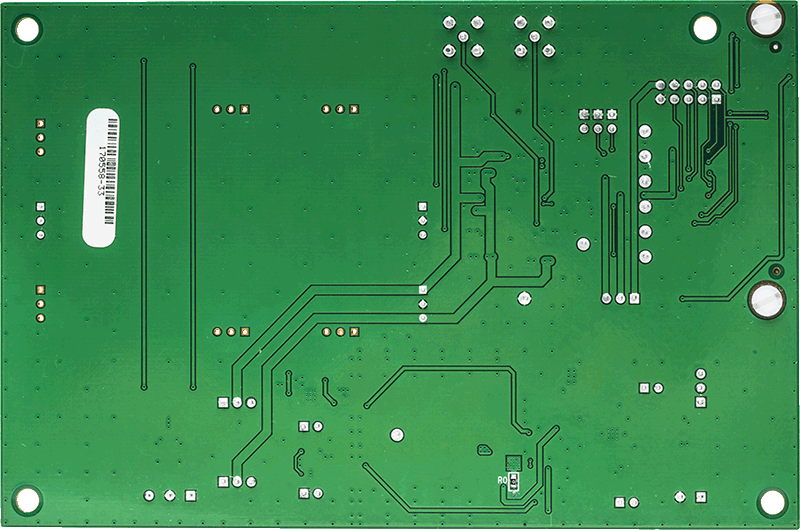

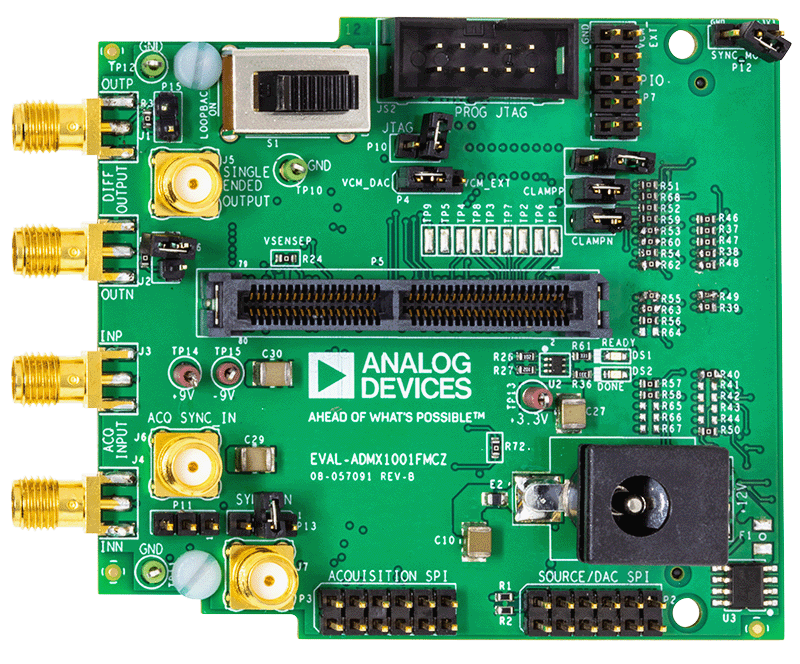

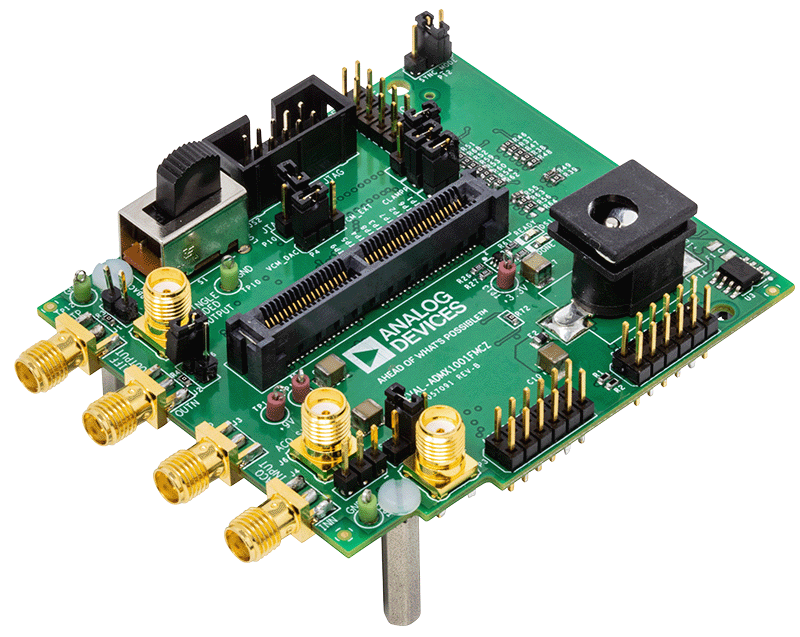

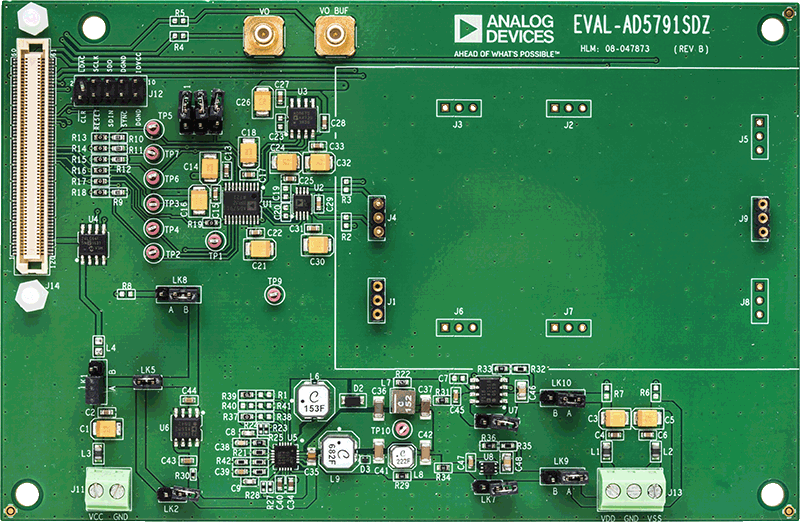

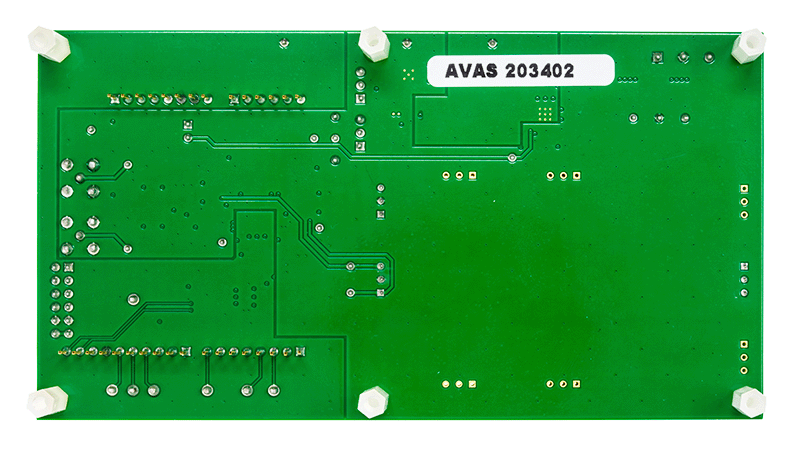

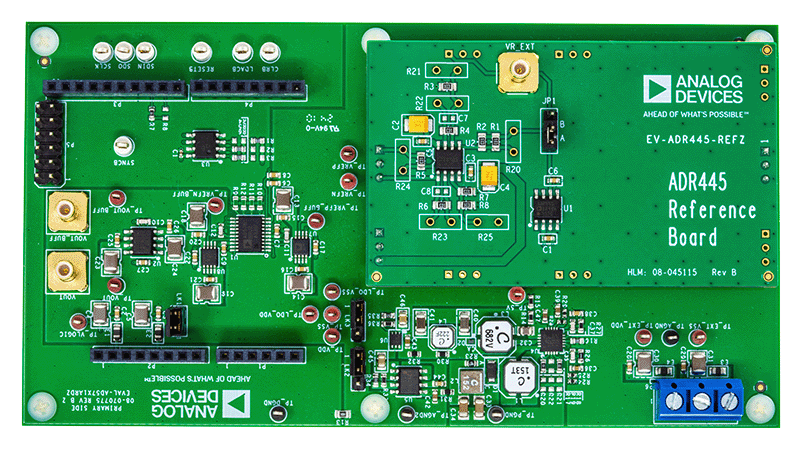

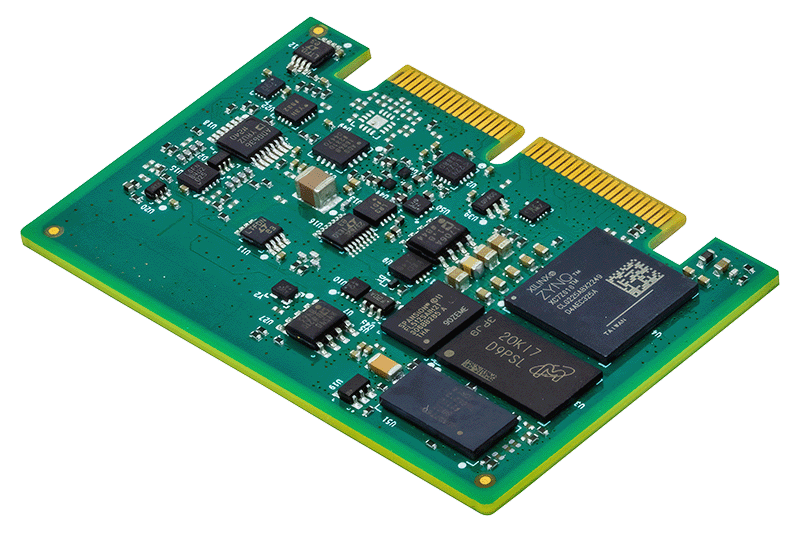

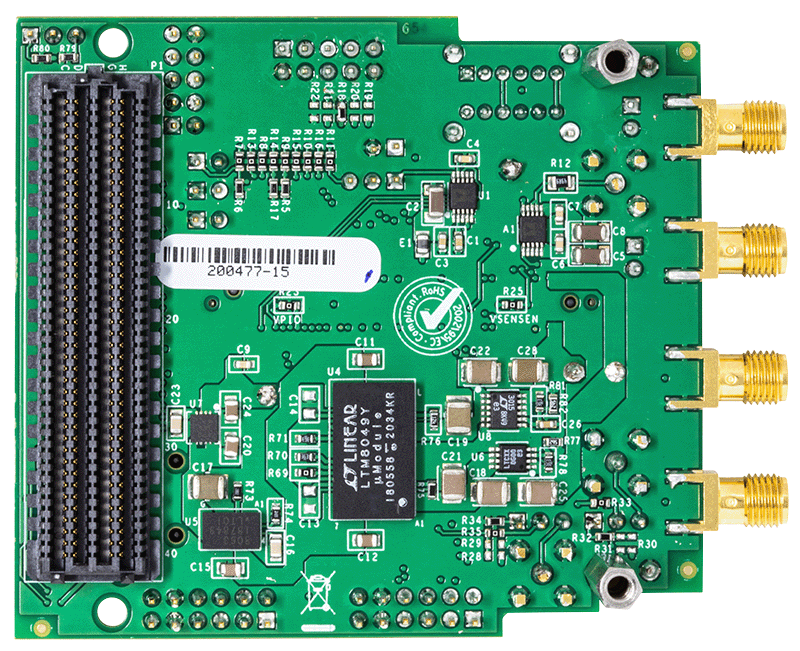

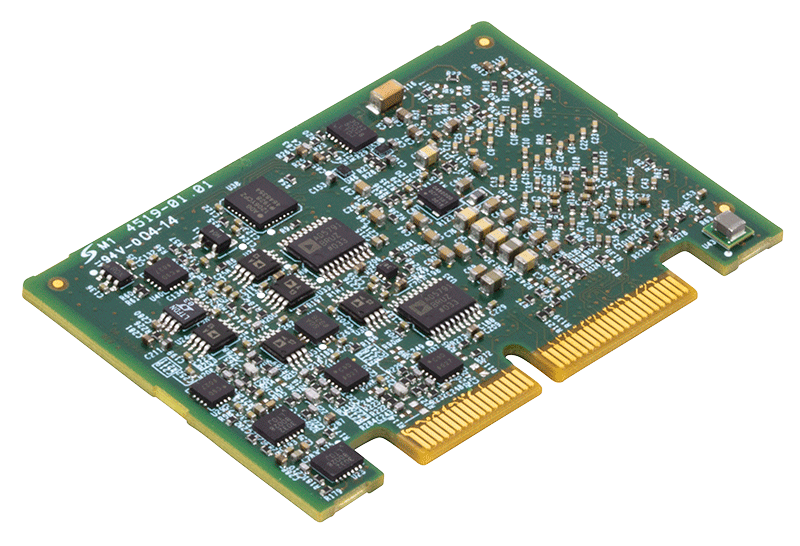

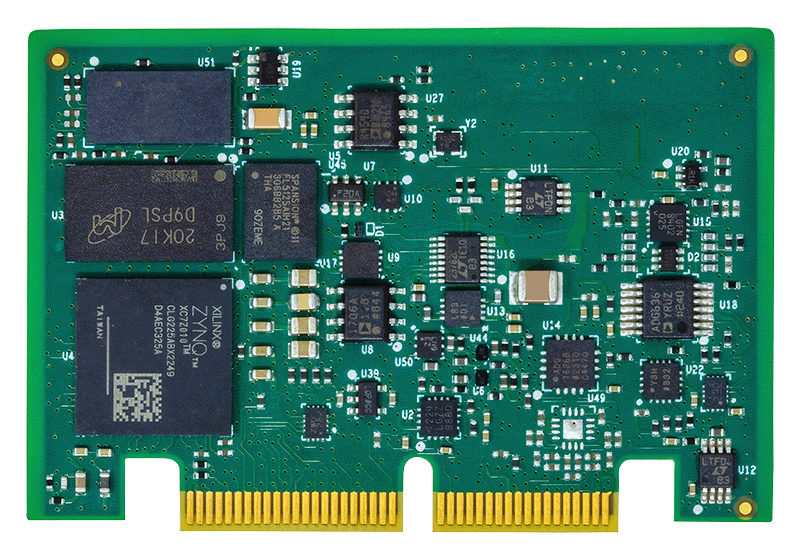

評価キット (2)

参考資料

  • すべてを表示 (18)
  • データシート (3)
  • ユーザ・ガイド (4)
  • FAQ (1)
  • カタログ (2)
  • リファレンス設計 (1)

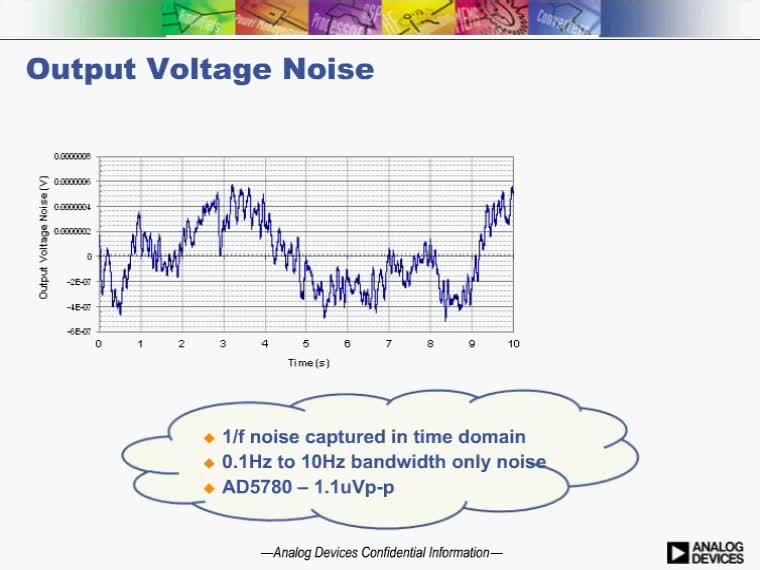

  • ビデオ (3)
  • 技術記事 (4)
  • FAQ
    技術記事

    ツール

    LTspice

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



    LTspiceデモ用回路集の実行方法

    ステップ1: LTSpiceをダウンロードし、インストールしてください。

    ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

    ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

    LTspice

    下記製品はLTspiceで使用することが出来ます。:

    AD5791

    Precision DAC Error Budget Tool

    Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。

    Precision DAC Error Budget Tool

    IBIS Models

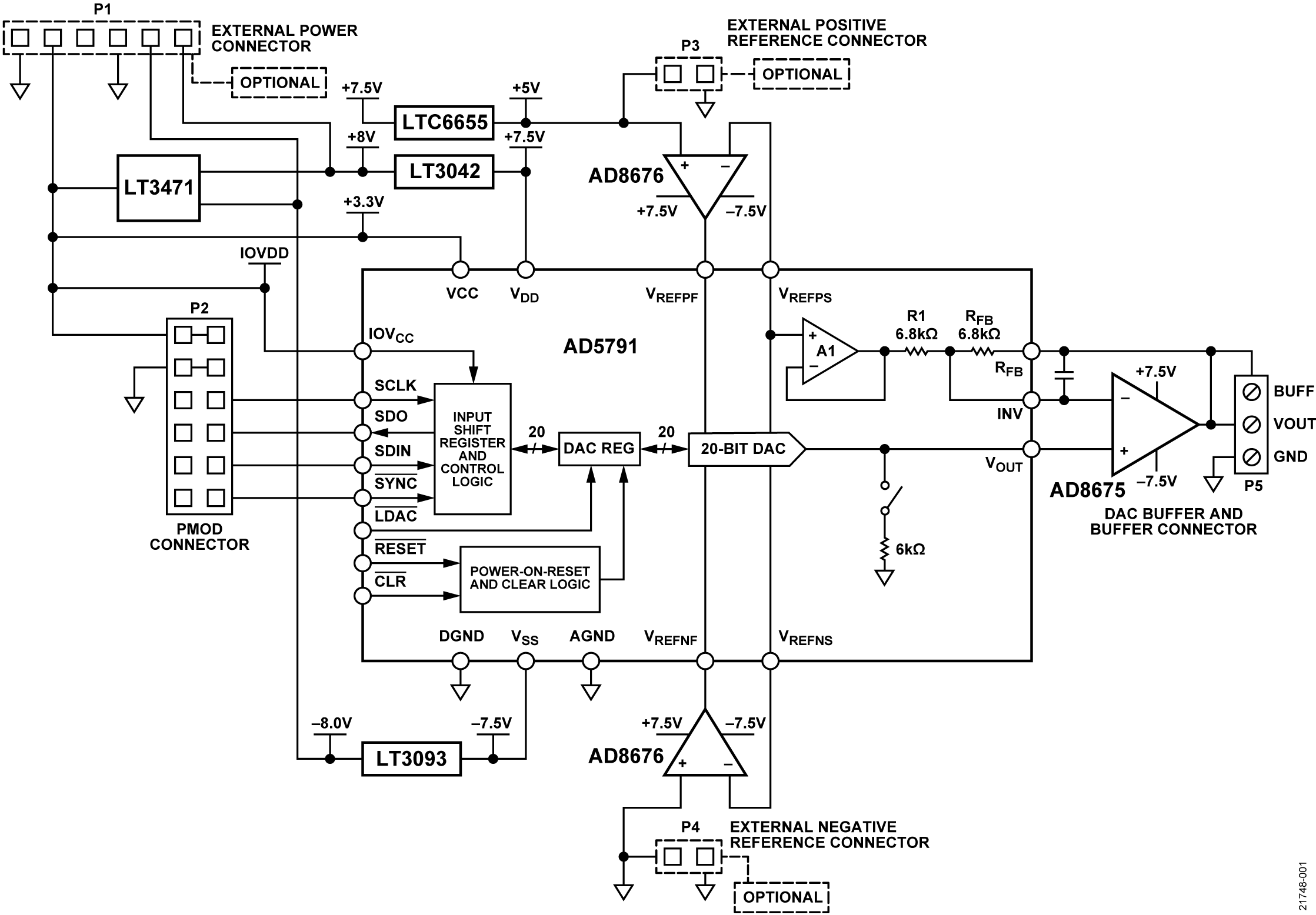

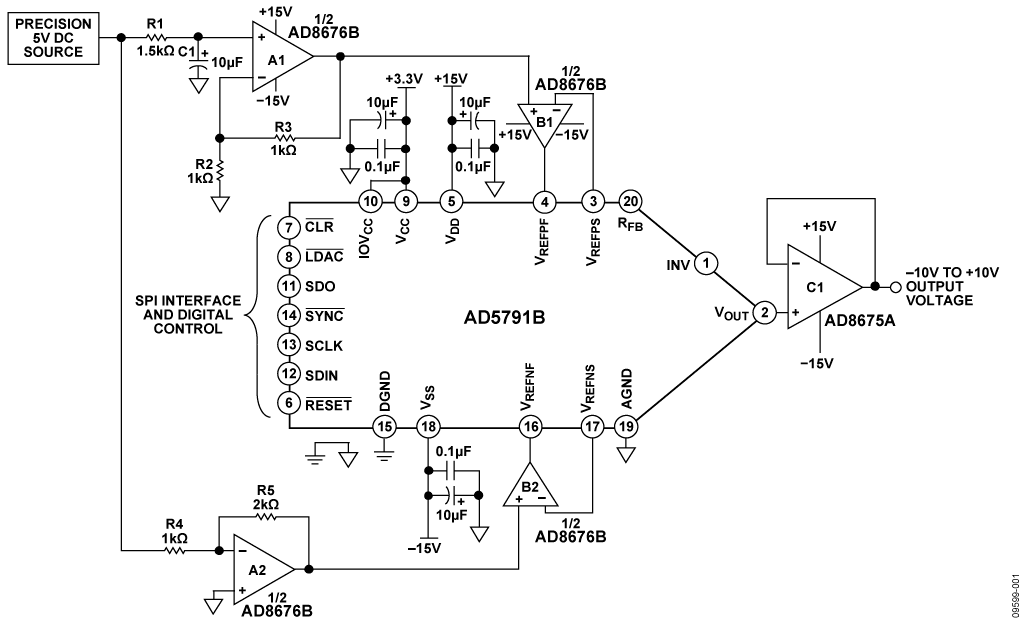

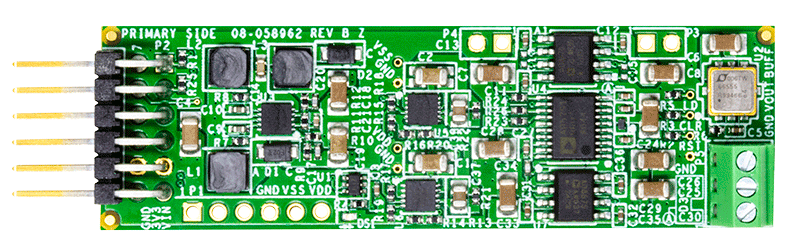

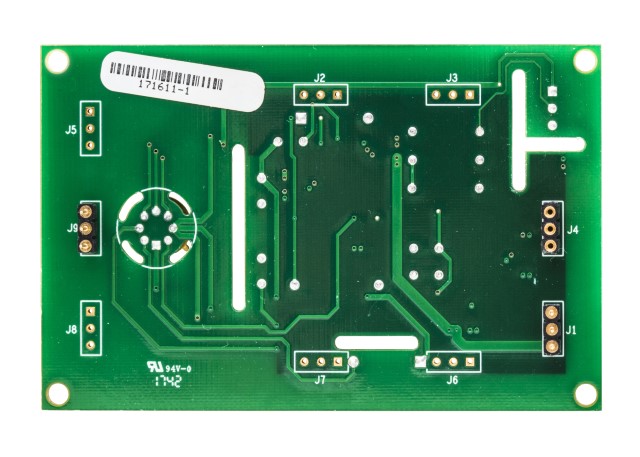

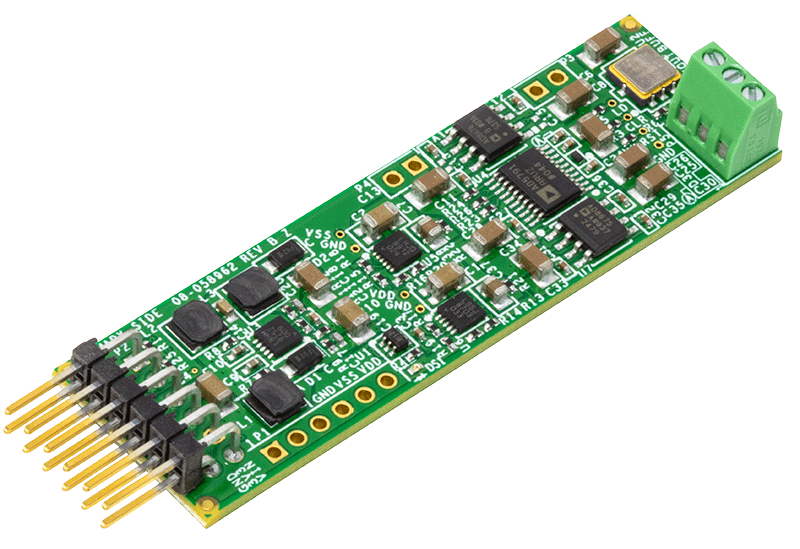

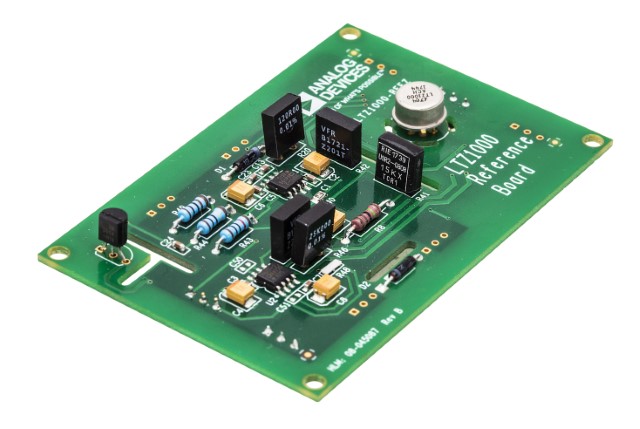

    リファレンス・デザイン (2)

    おすすめ製品

    AD5791 互換製品

    推奨製品 Output Amplifier

    • For high precision, wide bandwidth, R-R output swing: AD8675.
    • For high precision, low noise, small package: ADA4004-1.
    • For high voltage, high slew rates and low noise: ADA4898-1.

    推奨製品 External Reference

    • For a dual reference buffer: AD8676.
    • For a precision, ultralow noise, 5V reference: ADR445, ADR4550.

    推奨製品 Related Parts
