製品概要
機能と利点
- 超低 RMS ノイズ:0.8 µVRMS（10 Hz ～ 100 kHz）
- 超低スポット・ノイズ: 10 kHz で 2.2 nV/√Hz

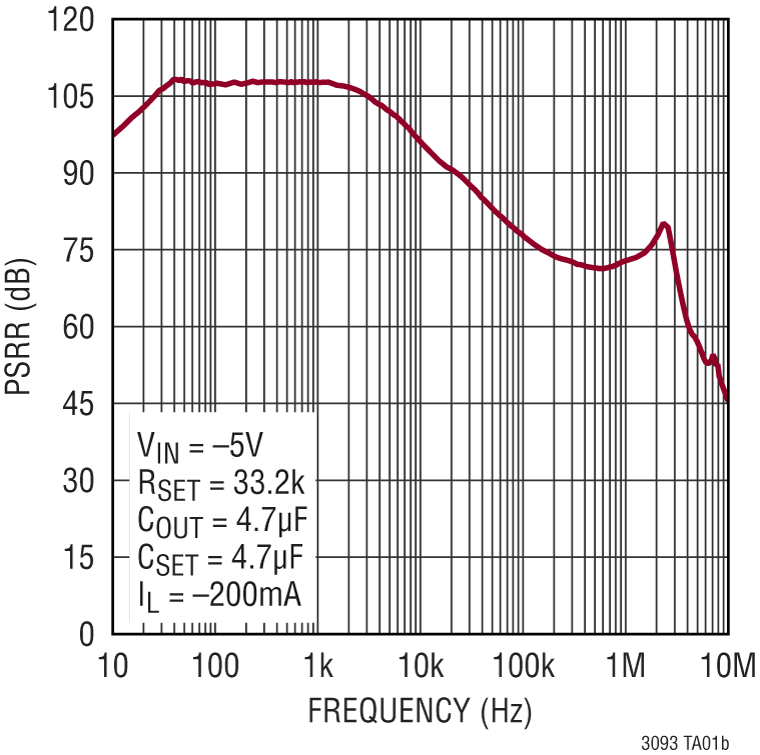

- 超高 PSRR: 1 MHz で 73 dB
- 出力電流：200 mA
- 広い入力電圧範囲: –1.8 V ～ –20 V
- 単一コンデンサによるノイズと PSRR の改善
- 100 µA セット・ピン電流:±1 % の初期精度
- 単一抵抗による出力電圧のプログラミング
- プログラマブルな電流制限
- 低ドロップアウト電圧:190mV
- 出力電圧範囲：0 V ～ –19.5 V
- プログラマブルなパワー・グッドおよび高速なスタートアップ
- バイポーラ高精度イネーブル/UVLO ピン
- VIOC ピンでのアップストリーム・レギュレータの制御による消費電力の最小化と PSRR の最適化
- 最小出力コンデンサ: 4.7 µF セラミック

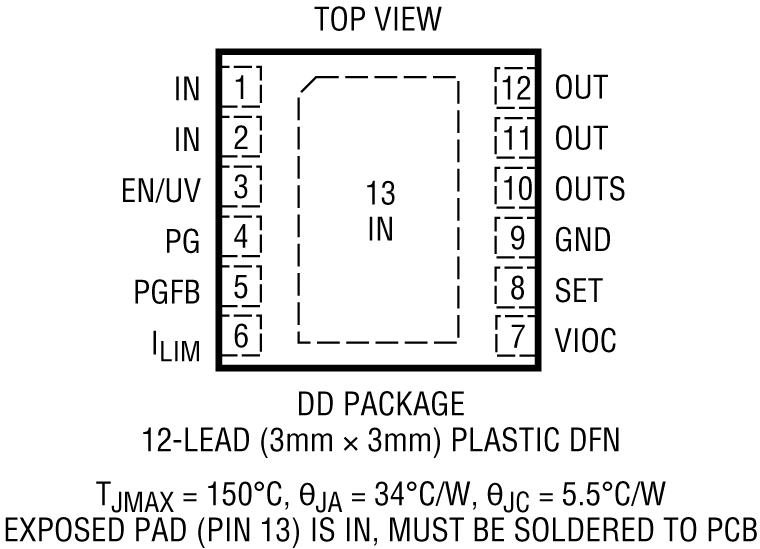

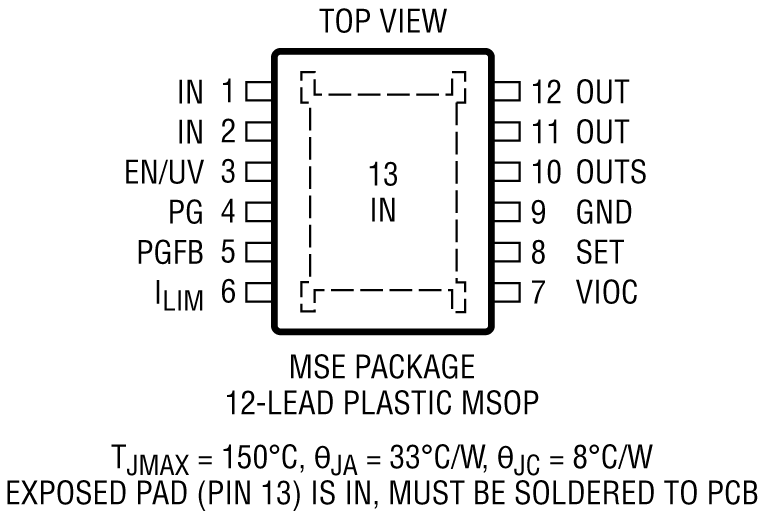

- 12 ピン MSOP および 3 mm × 3 mm DFN パッケージ
製品概要

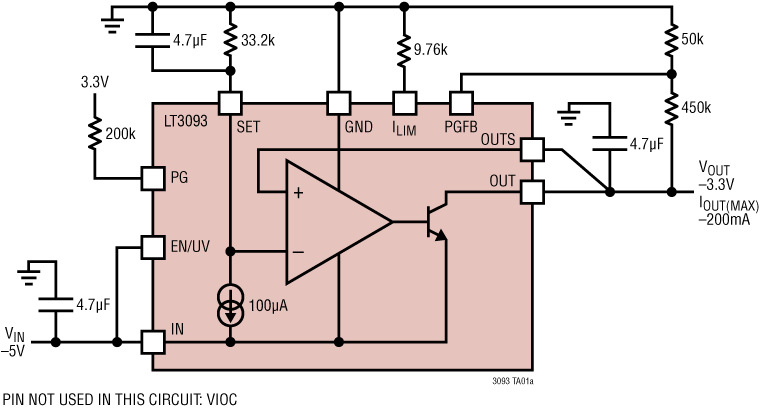

LT3093 は高性能の低ドロップアウト負電圧リニア電圧レギュレータです。アナログ・デバイセズの超低ノイズおよび超高 PSRR アーキテクチャを備え、ノイズに敏感なアプリケーションへの電力供給を実現します。このデバイスは簡単に並行動作でき、ノイズをさらに低減し、出力電流を高め、PCB 上の熱を放散させます。
LT3093 は 200 mA の電流を 190 mV（代表値）のドロップアウト電圧で供給します。動作時の静止電流は名目値で 2.35 mA であり、シャットダウン時には 3 µA まで低下します。デバイスの広い出力電圧範囲（0 V ～ –19.5 V）の誤差アンプは、ユニティ・ゲインで動作します。また、プログラミングされた出力電圧に関係なく、ほぼ一定の出力ノイズ、PSRR、帯域幅、および負荷レギュレーションを実現します。追加機能は、バイポーラ・イネーブル・ピン、プログラマブルな電流制限、高速スタートアップ機能、および出力電圧レギュレーションを示すプログラマブルなパワー・グッドです。このレギュレータには、上流の電源を制御するトラッキング機能が組み込まれています。これにより、LT3093 全体の電圧を一定に保ち、消費電力の最小化と PSRR の最適化を実現しています。
LT3093 は、最小 4.7 µF のセラミック出力コンデンサにより安定動作します。内蔵保護機能には、フォールドバックによる内部電流制限とヒステリシスによる熱制限が含まれています。LT3093 には、熱強化型 12 ピン MSOP パッケージと 3 mm × 3 mm DFN パッケージが用意されています。
アプリケーション
- RF 電源および高精度電源
- 超低ノイズ計測器
- 高速/高精度データ・コンバータ
- 医療用アプリケーション: 診断とイメージング
- スイッチング電源用のポストレギュレータ
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

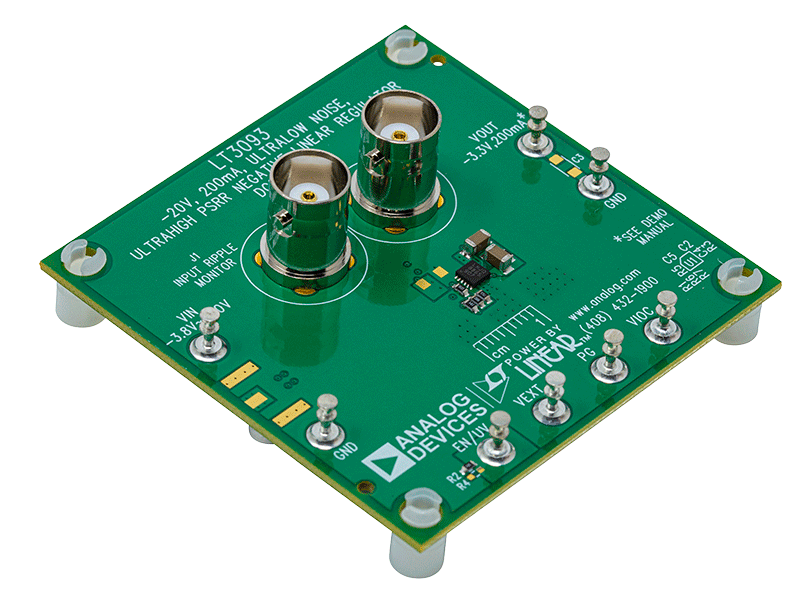

評価キット (1)
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LT3093
リファレンス・デザイン (1)
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LT3093EDD#PBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LT3093EDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LT3093EMSE#PBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead MSOP w/ EP | |
| LT3093EMSE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead MSOP w/ EP | |
| LT3093HDD#PBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LT3093HDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LT3093HMSE#PBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead MSOP w/ EP | |
| LT3093HMSE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead MSOP w/ EP | |
| LT3093IDD#PBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LT3093IDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LT3093IMSE#PBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead MSOP w/ EP | |
| LT3093IMSE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 12-Lead MSOP w/ EP | |
| ウェハ・ファブリケーション・データ | R531 Reliability Data |
